АР; АР-1М; АР-П Аналоговый суточный таймер

Аналоговый суточный таймер серии АР
Назначение
  • для отсчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени по суточному циклу.
Применение
  • в промышленных и бытовых электроустановках для автоматизации технологических процессов.
Материалы
  • корпус из негорючего самозатухающего пластика.
Конструкция

Реле содержит электронную схему управления, частота импульсов которой синхронизирована кварцевым резонатором. Схема управления предназначена для управления движения миниатюрного шагового электродвигателя, передающего вращение через зубчатую передачу на внутренний и внешний лимбы.

Внутренний лимб соответствует одному часу, и вращается с частотой один оборот в час, внешний лимб разделен на 48 секторов, что соответствует одним суткам и вращается с частотой один оборот в сутки.

Установку временных интервалов программы производят переключением необходимого количества секторов к внешнему лимбу.

Преимущества
  • реле снабжено резервным подзаряжаемым источником питания, обеспечивающим его работу в течение 150 часов при отключении питания сети
  • имеется возможность пломбировки крышки клеммной колодки и защитной верхней крышки;
  • имеется возможность установки реле как на din-рейку, так и на монтажную плоскость с использованием переходной планки (входит в комплектацию)

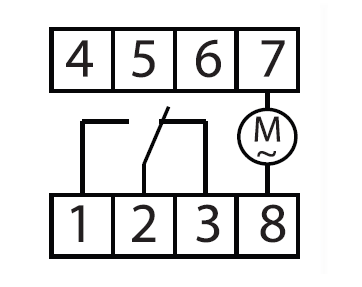

Схемы подключения к сети:





питание реле – контакты 7 и 8, подключение нагрузки: 2-3 нормально замкнутый контакт, 2-1 нормально разомкнутый контакт (замыкается при срабатывании реле).



Наименование параметра Значение
Номинальный ток нагрузки In, А 16
Номинальное напряжение, В 230
Номинальная частота, Гц 50
Потребляемая мощность, не более, Вт 1
Шаг установки выдержки времени, мин 30
Число циклов (ВКЛ+ВЫКЛ) в сутки 24
Погрешность отчета временных интервалов, с/сутки 5
Время работы от источника резервного питания при отключении сети, час 150
Электрическая износостойкость, не менее, циклов 105
Механическая износостойкость, не менее, циклов 107
Способ установки На din-рейку или монтажную плоскость (переходная планка с крепежными отверстиями в комплекте)







Наименование параметра Значение
Номинальный ток нагрузки In, А 16
Номинальное напряжение, В 230
Номинальная частота, Гц 50
Потребляемая мощность, не более, Вт 1
Шаг установки выдержки времени, мин 30
Число циклов (ВКЛ+ВЫКЛ) в сутки 24
Погрешность отчета временных интервалов, с/сутки 5
Время работы от источника резервного питания при отключении сети, час 150
Электрическая износостойкость, не менее, циклов 105
Механическая износостойкость, не менее, циклов 107
Способ установки На din-рейку или монтажную плоскость (переходная планка с крепежными отверстиями в комплекте)



Код Артикул Описание Заказать
154725 SQ1503-0006 Аналоговое суточное реле 3 модуля на din-рейку АР-30мин/24ч-16А-DIN TDM Заказать
180689 SQ1503-0021 Аналоговое реле АР-1М-15мин/24ч-16А-DIN TDM Заказать
180690 SQ1503-0022 Аналоговое реле АР-П-15мин/24ч-20А TDM Заказать
