AF80...AF96 Двухуровневые трехполюсные контакторы от 37 до 45 кВт производства ABB

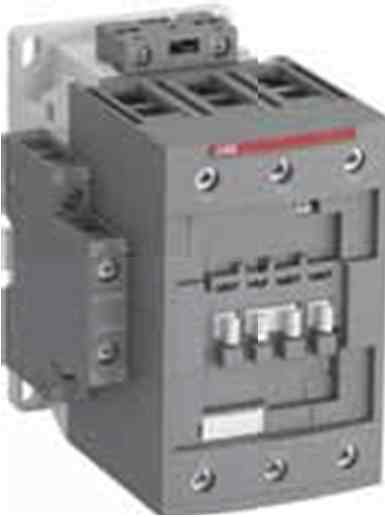

AF80...AF96 Двухуровневые трехполюсные контакторы

Файлы

Трехполюсные контакторы AF, A Трехполюсные контакторы AF, A
Описание
Контакторы AF80...AF96 используются преимущественно для управления трехфазными электродвигателями и силовыми цепями до 690 В AC и 220 В DC. Данные контакторы имеют блочную конструкцию с 3 основными полюсами (1-ый уровень):

– 2-ой уровень — установленная вспомогательная контактная группа. Встроенные вспомогательные контакты механически соединены, а вспомогательные контакты Н. З. являются зеркальными;
– катушка управления: AC/DC с электронным управлением, допускающим широкий диапазон напряжения управления (например, 100–250 В AC/DC), всего 4 катушки покрывают диапазон напряжения управления 24–500 В 50/60 Гц и 20–500 В DC;
– надежная работа при просадках напряжения управления;
– пониженное энергопотребление;
– точное срабатывание;
– встроенный ограничитель перенапряжения;
– дополнительные вспомогательные контакты для бокового монтажа и широкий выбор других аксессуаров.
Код Артикул Тип Номинал общ. назн. Напряжение катушки, 50Гц Напряжение катушки Заказать
225683 1SBL397001R1111 AF80-30-11-11 105 24–60 20–60 Заказать
225684 1SBL397001R1122 AF80-30-22-11 105 24–60 20–60 Заказать
225685 1SBL397001R1211 AF80-30-11-12 105 48–130 48–130 Заказать
225686 1SBL397001R1222 AF80-30-22-12 105 48–130 48–130 Заказать
225687 1SBL397001R1311 AF80-30-11-13 105 100–250 100–250 Заказать
225688 1SBL397001R1322 AF80-30-22-13 105 100–250 100–250 Заказать
225689 1SBL397001R1411 AF80-30-11-14 105 250–500 250–500 Заказать
225690 1SBL397001R1422 AF80-30-22-14 105 250–500 250–500 Заказать
225681 1SBL397001R4111 AF80-30-11-41 105 24–60 - Заказать
225682 1SBL397001R4122 AF80-30-22-41 105 24–60 - Заказать
225693 1SBL407001R1111 AF96-30-11-11 115 24–60 20–60 Заказать
225694 1SBL407001R1122 AF96-30-22-11 115 24–60 20–60 Заказать
225695 1SBL407001R1211 AF96-30-11-12 115 48–130 48–130 Заказать
225696 1SBL407001R1222 AF96-30-22-12 115 48–130 48–130 Заказать
225697 1SBL407001R1311 AF96-30-11-13 115 100–250 100–250 Заказать
225698 1SBL407001R1322 AF96-30-22-13 115 100–250 100–250 Заказать
225699 1SBL407001R1411 AF96-30-11-14 115 250–500 250–500 Заказать
225700 1SBL407001R1422 AF96-30-22-14 115 250–500 250–500 Заказать
225691 1SBL407001R4111 AF96-30-11-41 115 24–60 - Заказать
225692 1SBL407001R4122 AF96-30-22-41 115 24–60 - Заказать
;
