TVOC-2 - Система защиты от дуги производства ABB

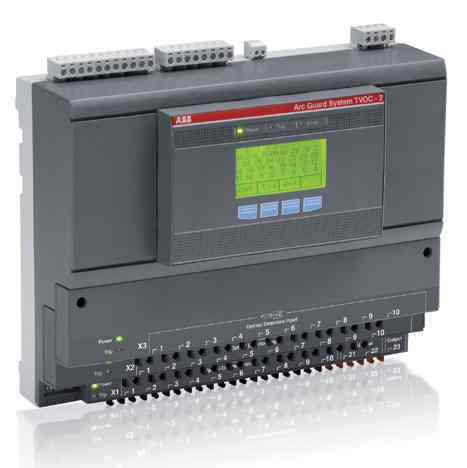

Модуль контроля дуги
  • Модуль контроля дуги
  • Модуль контроля тока ( CSU)

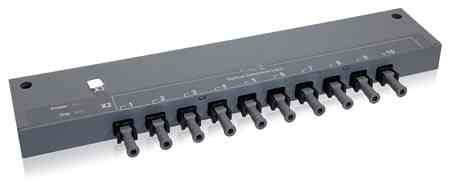

  • Модуль расширения
  • Опитческий кабель
  • Дополнительный ЖК-дисплей
  • Датчики

Файлы

Система защиты от дуги--TVOC-2 Система защиты от дуги--TVOC-2
Система защиты от дуги------TVOC-2 Система защиты от дуги------TVOC-2
Система защиты от дуги TVOC-2 мгновенно обнаруживает дуговые электрические замыкания и отключает силовые автоматические выключатели. Система срабатывает мгновенно, реагируя на появление вспышки света при зажигании электрической дуги. Это главное функциональное преимущество позволяет ей превзойти по быстродействию аналогичные устройства защиты, что очень важно, когда время срабатывания должно составлять миллисекунды.
Принцип работы системы

Работу системы можно разделить на три фазы:

  • Световой поток проходит через оптический датчик (фаза обнаружения)
  • Модуль контроля дуги определяет интенсивность светового потока (фаза распознания)
  • Система посылает сигнал на отключение автоматического выключателя (фаза действия)
Код Артикул Тип Описание Заказать
237097 1SFA663002-A CSU Модуль контроля тока Заказать
237120 1SFA663004R1005 : Оптический кабель для подключения двух модулей контроля тока (CSU), длина кабеля 0,5м Заказать
237121 1SFA663004R1010 : Оптический кабель для подключения двух модулей контроля тока (CSU), длина кабеля 1м Заказать
237122 1SFA663004R1020 : Оптический кабель для подключения двух модулей контроля тока (CSU), длина кабеля 2м Заказать
237123 1SFA663004R1040 : Оптический кабель для подключения двух модулей контроля тока (CSU), длина кабеля 4м Заказать
237124 1SFA663004R1060 : Оптический кабель для подключения двух модулей контроля тока (CSU), длина кабеля 6м Заказать
237125 1SFA663004R1080 : Оптический кабель для подключения двух модулей контроля тока (CSU), длина кабеля 8м Заказать
237126 1SFA663004R1100 : Оптический кабель для подключения двух модулей контроля тока (CSU), длина кабеля 10м Заказать
237127 1SFA663004R1150 : Оптический кабель для подключения двух модулей контроля тока (CSU), длина кабеля 15м Заказать
237128 1SFA663004R1200 : Оптический кабель для подключения двух модулей контроля тока (CSU), длина кабеля 20м Заказать
237129 1SFA663004R1250 : Оптический кабель для подключения двух модулей контроля тока (CSU), длина кабеля 25м Заказать
237130 1SFA663004R1300 : Оптический кабель для подключения двух модулей контроля тока (CSU), длина кабеля 30м Заказать
237134 1SFA663005R1001 : Информационный шильдик Заказать
237132 1SFA663006R1001 : Монтажный комплект, 600мм Заказать
237133 1SFA663006R1002 : Монтажный комплект, 800/1000мм Заказать
237135 1SFA663006R1010 : Комплект для установки датчика Заказать
237082 1SFA664001R1001 TVOC-2-240 Модуль контроля дуги включая один ЖК-дисплей и аксессуары для его установки на двери НКУ Заказать
237083 1SFA664002R1001 TVOC-2-E1 Модуль расширения для подключения 10 дополнительных оптических датчиков Заказать
237085 1SFA664002R1005 TVOC-2-H1 Дополнительный ЖК-дисплей Заказать
237084 1SFA664002R3001 TVOC-2-E3 Модуль расширения для подключения 10 дополнительных оптических датчиков с кабелем длиной 60 м Заказать
237086 1SFA664003R1010 TVOC-2-DP1 Датчики, длина кабеля 1 м. Заказать
237087 1SFA664003R1020 TVOC-2-DP2 Датчики, длина кабеля 2 м. Заказать
237088 1SFA664003R1040 TVOC-2-DP4 Датчики, длина кабеля 4 м. Заказать
237089 1SFA664003R1060 TVOC-2-DP6 Датчики, длина кабеля 6 м. Заказать
237090 1SFA664003R1080 TVOC-2-DP8 Датчики, длина кабеля 8 м. Заказать
237091 1SFA664003R1100 TVOC-2-DP10 Датчики, длина кабеля 10 м. Заказать
237092 1SFA664003R1150 TVOC-2-DP15 Датчики, длина кабеля 15 м. Заказать
237093 1SFA664003R1200 TVOC-2-DP20 Датчики, длина кабеля 20 м. Заказать
237094 1SFA664003R1250 TVOC-2-DP25 Датчики, длина кабеля 25 м. Заказать
237095 1SFA664003R1300 TVOC-2-DP30 Датчики, длина кабеля 30 м. Заказать
237096 1SFA664003R3600 TVOC-2-DP60 Датчики, длина кабеля 60 м. Заказать
237109 1SFA664004R1005 TVOC-2-OP05 Оптический кабель для подключения двух модулей контроля дуги TVOC-2, длина кабеля 0,5м Заказать
237110 1SFA664004R1010 TVOC-2-OP1 Оптический кабель для подключения двух модулей контроля дуги TVOC-2, длина кабеля 1м Заказать
237111 1SFA664004R1020 TVOC-2-OP2 Оптический кабель для подключения двух модулей контроля дуги TVOC-2, длина кабеля 2м Заказать
237112 1SFA664004R1040 TVOC-2-OP4 Оптический кабель для подключения двух модулей контроля дуги TVOC-2, длина кабеля 4м Заказать
237113 1SFA664004R1060 TVOC-2-OP6 Оптический кабель для подключения двух модулей контроля дуги TVOC-2, длина кабеля 6м Заказать
237114 1SFA664004R1080 TVOC-2-OP8 Оптический кабель для подключения двух модулей контроля дуги TVOC-2, длина кабеля 8м Заказать
237115 1SFA664004R1100 TVOC-2-OP10 Оптический кабель для подключения двух модулей контроля дуги TVOC-2, длина кабеля 10м Заказать
237116 1SFA664004R1150 TVOC-2-OP15 Оптический кабель для подключения двух модулей контроля дуги TVOC-2, длина кабеля 15м Заказать
237117 1SFA664004R1200 TVOC-2-OP20 Оптический кабель для подключения двух модулей контроля дуги TVOC-2, длина кабеля 20м Заказать
237118 1SFA664004R1250 TVOC-2-OP25 Оптический кабель для подключения двух модулей контроля дуги TVOC-2, длина кабеля 25м Заказать
237119 1SFA664004R1300 TVOC-2-OP30 Оптический кабель для подключения двух модулей контроля дуги TVOC-2, длина кабеля 30м Заказать
237098 1SFA664004R2005 TVOC-1TO2-OP05 Оптический кабель для подключения модуля контроля дуги TVOC-2 и модуля контроля тока, длина кабеля 0,5м Заказать
237099 1SFA664004R2010 TVOC-1TO2-OP1 Оптический кабель для подключения модуля контроля дуги TVOC-2 и модуля контроля тока, длина кабеля 1м Заказать
237100 1SFA664004R2020 TVOC-1TO2-OP2 Оптический кабель для подключения модуля контроля дуги TVOC-2 и модуля контроля тока, длина кабеля 2м Заказать
237101 1SFA664004R2040 TVOC-1TO2-OP4 Оптический кабель для подключения модуля контроля дуги TVOC-2 и модуля контроля тока, длина кабеля 4м Заказать
237102 1SFA664004R2060 TVOC-1TO2-OP6 Оптический кабель для подключения модуля контроля дуги TVOC-2 и модуля контроля тока, длина кабеля 6м Заказать
237103 1SFA664004R2080 TVOC-1TO2-OP8 Оптический кабель для подключения модуля контроля дуги TVOC-2 и модуля контроля тока, длина кабеля 8м Заказать
237104 1SFA664004R2100 TVOC-1TO2-OP10 Оптический кабель для подключения модуля контроля дуги TVOC-2 и модуля контроля тока, длина кабеля 10м Заказать
237105 1SFA664004R2150 TVOC-1TO2-OP15 Оптический кабель для подключения модуля контроля дуги TVOC-2 и модуля контроля тока, длина кабеля 15м Заказать
237106 1SFA664004R2200 TVOC-1TO2-OP20 Оптический кабель для подключения модуля контроля дуги TVOC-2 и модуля контроля тока, длина кабеля 20м Заказать
237107 1SFA664004R2250 TVOC-1TO2-OP25 Оптический кабель для подключения модуля контроля дуги TVOC-2 и модуля контроля тока, длина кабеля 25м Заказать
237108 1SFA664004R2300 TVOC-1TO2-OP30 Оптический кабель для подключения модуля контроля дуги TVOC-2 и модуля контроля тока, длина кабеля 30м Заказать
237131 1SFA664006R1001 TVOC-2-MK1 Кабельная стяжка Заказать
;
