56RF - Интерфейс Блоки, трансиверы и теги производства Allen-Bradley

Интерфейс Блок
  • Интерфейс Блок
  • Прямоугольный
  • Квадратный--
  • Цилиндрические M30
  • Цилиндрические M18
  • Метки
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Интерфейс Блок
  • 13,56 МГц RFID
  • ISO 15693 / ISO 18000-3 М1
  • Герметичный корпус рассчитан на IP67 исключает затраты шкафа
  • Низкая стоимость установки и легко заменить без внесения в них изменений, потому что стандартные отраслевые M12 DC микро разъемы используются для подключения к Ethernet / IP сети и вспомогательного питания. I / O разъемы загерметизированы M12 ПОСТ.Т. стилю микро
  • Одно-или двухпортовый Ethernet / IP, настроен в качестве встроенного переключателя, поддерживает звезда, дерево, линейные и кольцевые топологии
  • Изолированные мощность порта позволяет устройство вывода быть выключен, сохраняя власть приемопередатчиков, входной порт, и подключение Ethernet / IP
  • Выходы электронной защитой
  • Один интерфейс-или двухканальным RFID
  • Два входа / нет выхода или один вход / один выход
  • Совместимость со всеми трансиверов
Трансиверы
Прямоугольный
  • Решение RFID высокой частоты 13,56 МГц
  • ICODE ISO 15693/ISO 18000-3 М1 Соответствует
  • Скорости чтения / записи до 625 В / с
  • Встроенный светодиодов для диагностики
  • Надежная работа в суровых условиях
Квадратный
  • Решение RFID высокой частоты 13,56 МГц
  • ICODE ISO 15693/ISO 18000-3 М1 Соответствует
  • Скорости чтения / записи до 625 В / с
  • Трансиверы могут быть установлены до 300 футов от интерфейсных модулей
  • Встроенный светодиодов для диагностики
  • Универсальное крепление
  • Надежная работа в суровых условиях

Цилиндрические M30

  • Решение RFID высокочастотный 13,56 МГц
  • ICODE ISO 15693/ISO 18000-3 М1 Соответствует
  • Скорости чтения / записи до 625 В / с
  • Трансиверы могут быть установлены до 300 футов от интерфейсных модулей
  • Встроенный светодиодов для диагностики
  • Надежная работа в суровых условиях

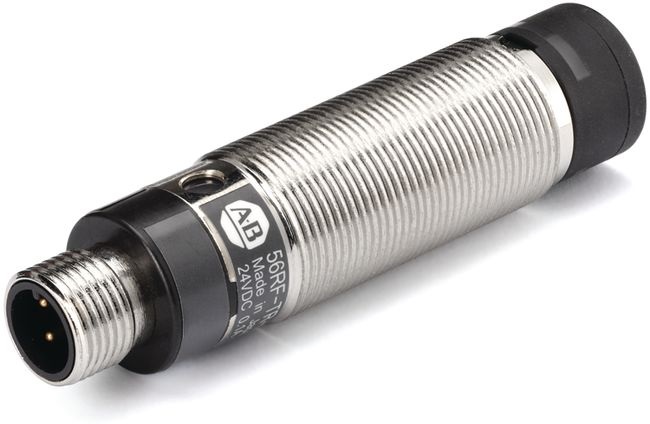

Цилиндрические M18

  • Решение RFID высокой частоты 13,56 МГц
  • ICODE ISO 15693/ISO 18000-3 М1 Соответствует
  • Скорости чтения / записи до 625 В / с
  • Трансиверы могут быть установлены до 300 футов от интерфейсных модулей
  • Встроенный светодиодов для диагностики
  • Надежная работа в суровых условиях
Метки
  • Решение RFID высокой частоты 13,56 МГц
  • ICODE ISO 15693 Соответствует
  • EEPROM / FRAM памяти
  • 64 B, 128 B, 256 B, и 2 KB теги чтения / записи
  • Скорости чтения / записи до 500 В / с
  • Пассивные метки (без батареи)
  • Многоразовые Rislan ® теги
  • Надежная работа в суровых условиях
  • Теги этикетки
  • Теги смарт-карт
  • Дисковые теги
  • Квадратные теги
  • Теги устойчивые высокой ударной
  • Установите на металлических тегов
  • Высокие теги температуры
  • Icode теги имеют хранения данных 10 лет и 100 000 циклов записи
  • FRAM 2K B теги рассчитаны на циклах 10 млрд. чтения / записи



Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Интерфейс Блок
Разъемы
  Ethernet / IP Разъем питания RFID приемопередатчик Интерфейс Входной разъем Выходной разъем
Разъем Схема Увеличить - M12 D-кодированный 4-контактный разъем Цоколевка Увеличить - Micro 4-контактный разъем RT_Pinout Увеличить - Micro_5-pin_FemalePinout Увеличить - Micro_5-pin_FemalePinout Увеличить - Micro_5-pin_FemalePinout
Штифт Функция Функция Функция Функция Функция
1 TX + Выходная мощность + Датчики питания + Датчик мощности Не используется
2 RX + Модуль питания + Данные + Не используется Не используется
3 TX- Силовой модуль - Датчик мощности - Возвращение Возвращение
4 RX- Выходная мощность - Данные - Вход Выход
5 Оболочка - Щит / FE Щит / FE Щит / FE

Трансиверы
  • Прямоугольный

 Светодиодной подсветкой Pattern

Светодиодный дисплей Содержание
Статус модуля LED Зеленый свет Питание ВКЛ
Не горит Нет питания
Read / Write LED Зеленый свет Нормальная эксплуатация
Зеленый мигающий (короткий интервал) Общение
Мигающий желтый (короткий интервал) Чувствуя тег
Красный мигающий (длинный интервал) Ошибка связи
Зеленый мигающий (длинный интервал) Нет тегов

Контактов разъема
Увеличить - Micro 4-контактный разъем RT_Pinout
Штифт Сигнал
1 24 В постоянного тока
2 Данные +
3 Земля
4 Данные -

  • Квадратный

Размеры не предназначены для использования для целей установки.

Увеличить - 56RF-TR-4040_dims

  • Цилиндрические M30
Светодиодной подсветкой Pattern
Светодиодный дисплей Содержание
Статус модуля LED Зеленый свет Питание ВКЛ
Не горит Нет питания
Read / Write LED Зеленый свет Нормальная эксплуатация
Зеленый мигающий (короткий интервал) Общение
Мигающий желтый (короткий интервал) Чувствуя тег
Красный мигающий (длинный интервал) Ошибка связи
Зеленый мигающий (длинный интервал) Нет тегов

Контактов разъема
Увеличить - Micro 4-контактный разъем RT_Pinout
Штифт Сигнал
1 24 В постоянного тока
2 Данные +
3 Земля
4 Данные -

  • Цилиндрические M18
Светодиодной подсветкой Pattern
Светодиодный дисплей Содержание
Статус модуля LED Зеленый свет Питание ВКЛ
Не горит Нет питания
Read / Write LED Зеленый свет Нормальная эксплуатация
Зеленый мигающий (короткий интервал) Общение
Мигающий желтый (короткий интервал) Чувствуя тег
Красный мигающий (длинный интервал) Ошибка связи
Зеленый мигающий (длинный интервал) Нет тегов

Контактов разъема
Увеличить - Micro 4-контактный разъем RT_Pinout
Штифт Сигнал
1 24 В постоянного тока
2 Данные +
3 Земля
4 Данные -

Дисковые Метки
Увеличить - 56RF_DiscTags_dims_2

Этикетка Метки
Увеличить - 56RF_LabelTags_dims
Смарт-карты
Увеличить - 56RF-TG-5486SC_dims

Высокие температуры Метки
Увеличить - 56RF-TG-50HT_dims

Код Артикул Описание Заказать
176092 56RF-IN-IPD22 Интерфейсный порт (Настраивается как встроенный коммутатор): 2 трансиверы. Затраты: 1. Выходы: 1 Заказать
176093 56RF-IN-IPD22A Интерфейсный порт (Настраивается как встроенный коммутатор): 2 трансиверы. Затраты: 2. Выходы: - Заказать
176091 56RF-IN-IPS12 Интерфейсный порт (Настраивается как встроенный коммутатор): 1 приемопередатчик. Затраты: 1. Выходы: 1 Заказать
176109 56RF-TG-10-256B Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: SLI-S. Размер памяти: 256 B. Доступная память пользователя: 160 B. Контур: Диск. Размеры: 10 мм. Прямоугольный: 45. Площадь: 20. M30: 16. M18: 12 Заказать
176101 56RF-TG-16 Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: SLI. Размер памяти: 131 B. Доступная память пользователя: 115 B. Контур: Диск. Размеры: 16 мм. Прямоугольный: 76. Площадь: 51. M30: 35. M18: 27 Заказать
176108 56RF-TG-16-64B Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: SLI-L. Размер памяти: 64 B. Доступная память пользователя: 32 B. Контур: Диск. Размеры: 16 мм. Прямоугольный: 76. Площадь: 51. M30: 35. M18: 27 Заказать
176102 56RF-TG-20 Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: SLI. Размер памяти: 132 B. Доступная память пользователя: 116 B. Контур: Диск. Размеры: 20 мм. Прямоугольный: 78. Площадь: 53. M30: 41. M18: 32 Заказать
176110 56RF-TG-20-2KB Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: FRAM. Размер памяти: 2048 B. Доступная память пользователя: 2K B. Контур: Диск. Размеры: 20 мм. Прямоугольный: 78. Площадь: 53. M30: 36. M18: 28 Заказать
176106 56RF-TG-20MOM Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: SLI. Размер памяти: 136 B. Доступная память пользователя: 120 B. Контур: Диск. Размеры: 20 мм. Прямоугольный: 35. Площадь: 23. M30: 20. M18: 18 Заказать
176103 56RF-TG-30 Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: SLI. Размер памяти: 133 B. Доступная память пользователя: 117 B. Контур: Диск. Размеры: 30 мм. Прямоугольный: 106. Площадь: 68. M30: 52. M18: 40 Заказать
176111 56RF-TG-30-2KB Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: FRAM. Размер памяти: 2049 B. Доступная память пользователя: 2K B. Контур: Диск. Размеры: 30 мм. Прямоугольный: 106. Площадь: 68. M30: 44. M18: 35 Заказать
176105 56RF-TG-35HIR Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: SLI. Размер памяти: 135 B. Доступная память пользователя: 119 B. Контур: Диск. Размеры: 35 мм. Прямоугольный: 105. Площадь: 60. M30: 45. M18: 38 Заказать
176104 56RF-TG-50 Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: SLI. Размер памяти: 134 B. Доступная память пользователя: 118 B. Контур: Диск. Размеры: 50 мм. Прямоугольный: 168. Площадь: 85. M30: 75. M18: 55 Заказать
176112 56RF-TG-50-2KB Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: FRAM. Размер памяти: 2050 B. Доступная память пользователя: 2K B. Контур: Диск. Размеры: 50 мм. Прямоугольный: 168. Площадь: 85. M30: 62. M18: 48 Заказать
176099 56RF-TG-5050 Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: SLI. Размер памяти: 129 B. Доступная память пользователя: 113 B. Контур: Этикетка. Размеры: 50x50 мм. Прямоугольный: 150. Площадь: 90. M30: 66. M18: 50 Заказать
176113 56RF-TG-50HT Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: SLI. Размер памяти: 128 B. Доступная память пользователя: 112 B. Контур: Площадь. Размеры: 50 мм. Прямоугольный: 155. Площадь: 95. M30: 71. M18: 59 Заказать
176107 56RF-TG-50MOM Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: SLI. Размер памяти: 137 B. Доступная память пользователя: 121 B. Контур: Диск. Размеры: 50 мм. Прямоугольный: 63. Площадь: 32. M30: 29. M18: 25 Заказать
176098 56RF-TG-5486 Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: SLI. Размер памяти: 128 B. Доступная память пользователя: 112 B. Контур: Этикетка. Размеры: 54x86 мм. Прямоугольный: 185. Площадь: 100. M30: 72. M18: 52 Заказать
176100 56RF-TG-5486SC Трансивер-тегов расстояние обнаружения, Макс. [Мм (дюйм)]; Тип: SLI. Размер памяти: 130 B. Доступная память пользователя: 114 B. Контур: Интеллектуальная карточка. Размеры: 54x86 мм. Прямоугольный: 185. Площадь: 100. M30: 79. M18: 55 Заказать
176095 56RF-TR-4040 Трансивер: Квадратный, Площадь 40 х 40 мм трансивер Заказать
176094 56RF-TR-8090 Трансивер: Прямоугольные 80 х 90 мм трансивер Заказать
176097 56RF-TR-M18 Трансивер: M18 цилиндрический трансивер Заказать
176096 56RF-TR-M30 Трансивер: M30 цилиндрический трансивер Заказать
;
