Консоли сборной конструкции серии CD производства ABB

Консоли сборной конструкции серии CD--
  • Консоли сборной конструкции серии CD--
  • Консоли сборной конструкции серии CD

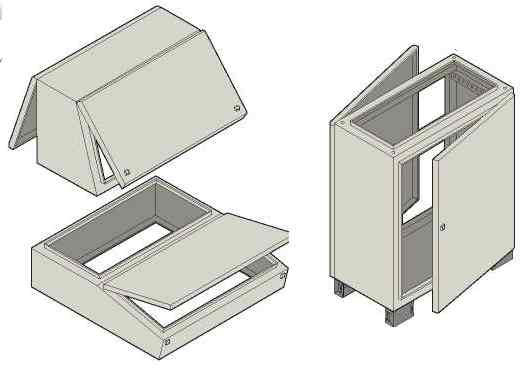

  • Отдельные элементы серии CD

Файлы

Консоли Консоли
Габаритные размеры Габаритные размеры
Техническая информация Техническая информация
Консоли с верхней консолью и доступом спереди и сзади
Сборная серия CD состоит из основания и распределительной панели с верхней консолью. Эта серия отличается от серии CA тем, что основание и верхняя консоль имеют также доступ сзади.

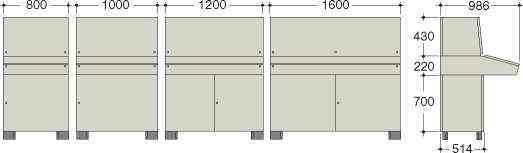

Стандартная высота равна 1350 мм, а глубина - 986 мм. Распределительная панель оснащена специальной штангой, которая позволяет удерживать ее в открытом положении. Изделия этой серии могут заказываться как в сборе (основание и распределеительные панели уже собраны) так и в виде отдельных элементов.
Оцинкованная монтажная плата, а также фланцы цоколя 100 мм (дополнительный цоколь 200 мм) заказываются отдельно в обоих случаях.
Код Артикул Описание Размер Заказать
247355 CD1309 Консоль с распределительной панелью и верхней консолью 1350x1000x986 Заказать
247356 CD1329 Консоль с распределительной панелью и верхней консолью (оборудованы двустворчатой дверцей, закрываемой внахлест) 1350x1200x986 Заказать
247357 CD1369 Консоль с распределительной панелью и верхней консолью (оборудованы двустворчатой дверцей, закрываемой внахлест) 1350x1600x986 Заказать
247354 CD1389 Консоль с распределительной панелью и верхней консолью 1350x800x986 Заказать
247359 CD4304 Верхняя консоль для CD7005 430x1000x514 Заказать
247360 CD4324 Верхняя консоль для CD7025 430x1200x514 Заказать
247361 CD4364 Верхняя консоль для CD7065 430x1600x514 Заказать
247358 CD4384 Верхняя консоль для CD7085 430x800x514 Заказать
247362 CD6228 Распределительная панель для CD7085 220x800x986 Заказать
247363 CD6230 Распределительная панель для CD7005 220x1000x986 Заказать
247364 CD6232 Распределительная панель для CD7025 220x1200x986 Заказать
247365 CD6236 Распределительная панель для CD7065 220x1600x986 Заказать
247333 CD7005 Основание для CM3051 700x1000x514 Заказать
247334 CD7025 Основание для CM3251 (оборудованы двустворчатой дверцей, закрываемой внахлест) 700x1200x514 Заказать
247366 CD7065 Основание для CD6236/CD4364 (оборудованы двустворчатой дверцей, закрываемой внахлест) 700x1600x514 Заказать
247332 CD7085 Основание для CM3851 700x800x514 Заказать
;
