Механическая защелка WA4 производства ABB

Механическая защелка WA4

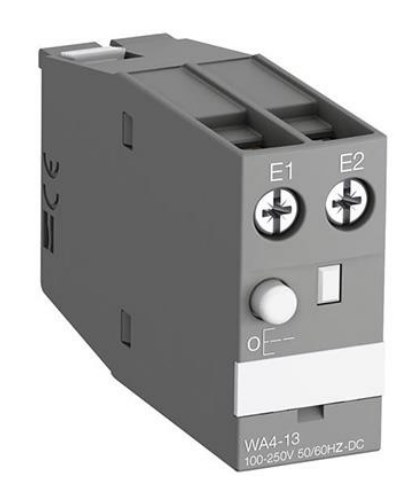

  • Механическая защелка WA4

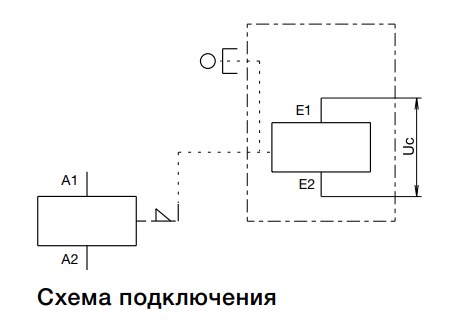

  • Механическая защелка WA4 -схема подключения
Описание
Механическая защелка WA4, устанавливаемая на контакторы AF09 ... AF96 и контакторные реле NF, позволяет гарантировать что контактор или реле останется замкнутым даже в случае пропадания напряжения питания или его снижения ниже минимального уровня.
Данный модуль позволяет преобразовать стандартные контакторы и контакторные реле в контактор с электромеханической защелкой.
Принцип действия
После замыкания контактор продолжает удерживаться в замкнутом положении механической защелкой, даже если на выводах катушки контактора отсутствует напряжение питания.
Размыкание контактора осуществляется:
– электрическим способом, подачей импульса AC/DC на катушку защелки WA4 (катушку нельзя держать под напряжением продолжительное время)
– ручным способом, путем нажатия кнопку на лицевой панели защелки WA4.
Правила монтажа
Защелка WA4 устанавливается на переднюю панель контактора, занимая два толкателя для доп. аксессуаров (см. чертеж с размерами).
Два других толкателя не предназначены для установки 1-полюсных вспомогательных контактов (по одному блоку с каждой стороны от механической защелки).
Вспомогательный контактный блок CAL4 можно дополнительно установть на боковую поверхность контактора в дополнении к встроенному или внешнему Н.О. или Н.З. контакту.
Тип
WA4, WA4-96
WA4
Код катушки
11, 12, 13, 14
10
Стандарты
МЭК 60947-4-1
Номинальное напряжение изоляции Ui
                     солг. МЭК 60947-1
690 В АС
Пределы срабатывания катушки
                    солг. МЭК 60947-4-1
АС
При θ ≤ 70 °C 0.85 x Uc мин … 1.1xUc макс
 -
DC
При θ ≤ 70 °C 0.85 x Uc мин … 1.1xUc макс
При θ ≤ 70 °C 0.85 x Uc … 1.1xUc
Номинальное напряжение катушки
Напряжение катушки управления АС 50/60 Гц
                  Номинальное напряжение катушки управления Uc
                  Энергопотребление катушки                                              При втягивании


24 ... 500 В АС 50/60 Гц


 -
15 ... 100 ВА
 -
Напряжение катушки управления DC
                   Номинальное напряжение катушки управления Uc
                   Энергопотребление катушки                                             При втягивании

24 ... 500 В DC

24 В DC
15... 100 Вт
12 Вт
Максимальная длительность электрического импульса
                   Для катушки АС (с коэффициентом нагрузки 1.6%)
                   Для катушки DC (с коэффициентом нагрузки 1,6%)

4 с

  -
4 с
Минимальная длительность электрического импульса
                   Для фиксации (подача питания на катушку контактора)
                   Для отключения (подача питания на катушку блока WA)

120 мс
 50 мс
Время срабатывания
    При замыкании контактора (фиксации) между включением и:
                  замыканием И. О. контакта
                  размыканием Н. 3. контакта


Никакого отличия от работы контактора без модуля механической блокировки
Никакого отличия от работы контактора без модуля механической блокировки
При размыкании контактора (отключении) от подачи питания на катушку WA и:
                  замыканием И. О. контакта
                  размыканием Н. 3. контакта

8 ... 15 мс
10... 17 мс
Температура окружающей среды
                    Эксплуатация
                    Хранение

-25 ...+70 оC
-60... +30 оC
Максимальная высота эксплуатации
i3000 м
Монтажные положения
1,1+/- 30°, 2, 3, 4 5
Механическая износоустойчивость
AF09 ... AF38, NF: 1 млн. рабочих циклов
AF40 ... AF65: 0.5 млн. рабочих циклов
AF80, AF96: 0.2 млн. рабочих циклов
Макс. частота переключений
         при коэффициенте нагрузки 1.6%                                                          циклов/ч

600
Код Артикул Тип Описание Напряжение катушки Заказать
348290 1SBN040100R1010 WA4-10 Механическая защелка для управления от ПЛК: 24 В DC - 500 мА для контакторов и контакторных реле AF09 ... AF38, NF (1-уровневые) 24 Заказать
348291 1SBN040100R1011 WA4-11 Для контакторов и контакторных реле AF09 ... AF65, NF (1-уровневые) 24...60 Заказать
348292 1SBN040100R1012 WA4-12 Для контакторов и контакторных реле AF09 ... AF65, NF (1-уровневые) 48...130 Заказать
348293 1SBN040100R1013 WA4-13 Для контакторов и контакторных реле AF09 ... AF65, NF (1-уровневые) 100...250 Заказать
348294 1SBN040100R1014 WA4-14 Для контакторов и контакторных реле AF09 ... AF65, NF (1-уровневые) 250...500 Заказать
348295 1SBN040200R1011 WA4-96-11 Для контакторов и контакторных реле AF80, AF96 24...60 Заказать
348296 1SBN040200R1012 WA4-96-12 Для контакторов и контакторных реле AF80, AF97 48...130 Заказать
348297 1SBN040200R1013 WA4-96-13 Для контакторов и контакторных реле AF80, AF98 100...250 Заказать
348298 1SBN040200R1014 WA4-96-14 Для контакторов и контакторных реле AF80, AF99 250...500 Заказать
;
