Модули MCS (141A) производства Allen-Bradley

ISO MCS 141A
  • ISO MCS 141A
  • 141A-SM45RS25
  • 141A-SS45RR25
Шинные модули ISO MCS
  • Защита пальцев со снятыми фидерами нагрузки
  • Испытательное положение с изолированным контуром нагрузки
  • Состоит из адаптерной платы, на которой размещаются компоненты фидеров нагрузки, и шинного модуля, вставляемого в токоведущие шины
  • Предпочтительно для использования со штекером управления (заказывается отдельно)
  • Модули с проводами питания – длина оптимизирована для автоматических выключателей защиты двигателей MCS 140M
  • Модули без подключения проводов – крепятся посредством соединительных клипс, образуя платформы большего размера
  • Для вставного монтажа на токоведущие шины 12, 15, 20, 25, 30 мм толщиной 5/10 мм
Стандартные шинные модули ISO MCS
  • Устанавливаются непосредственно на шину
  • Подходят для использования со штекером управления
  • Модули с номиналами тока подают ток нагрузки посредством проводных или клеммных соединений
  • С помощью соединительных клипс модули могут образовывать более крупные платформы
  • Для монтажа на токоведущие шины толщиной 12, 15, 20, 25, 30 мм x 5/10 мм
  • Стандартные шинные модули ISO MCS
Стандартные шинные модули MCS >100 A

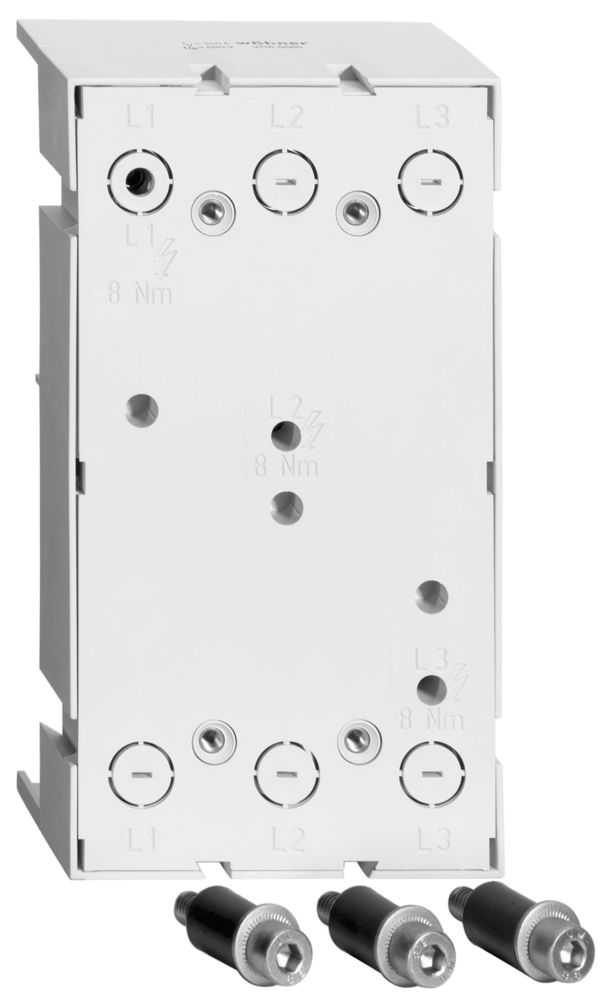

  • Шинные модули >100 A монтируются на шины с помощью винтов
  • Ходовые гайки для согласования положений крепления компонентов
  • Варианты с верхним или нижним расположением клемм
  • Для монтажа компонентов с номинальным током 100 A (фидеры питания и нагрузки)
  • Для монтажа на токоведущие шины толщиной 12, 15, 20, 25, 30 мм x 5/10 мм
Монтажные модули MCS
  • Модули (на которых размещаются компоненты фидеров нагрузки) для винтового монтажа или фиксации на колпаковые направляющие DIN.
  • Штекер управления (заказывается отдельно)
  • Три размера модуля для 2- и 3-компонентных пускателей.
  • С помощью соединительных клипс модули могут образовывать более крупные платформы (см. принадлежности)
  • Модули с клеммой защитного заземления для подключения проводов двигателя в т. ч. заземления (только для монтажа на колпаковые направляющие).
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
ISO шин Модули
  • 2-часть строительства
    • Адаптер Устройство плиты (или DAP) (проведение стартер) защелки на базе модуля
    • Базовый модуль остается на шине при обмене стартеры, обеспечивая изоляцию от токоведущих частей
  • Контрольное положение с цепи нагрузки изолированной
  • Предназначен для использования с контрольной пробки (заказывается отдельно)
  • Модули с номинальным током поставлять ток нагрузки с помощью проводных соединений подобранных к Bulletin 140-М автоматических выключателей защиты двигателя
  • Модули могут сформировать большие платформы с использованием клипы подключения (см. принадлежности)
  • Для подключения на 5 мм или шинами толщиной 10 мм
  • Соответствует фидера расстояний на UL 508A
  Описание Номинальная тепловая
Текущий Я й [А]		 Ширина [мм] Рельсы Упаковка.
Кол-во.		 Кат. Нет.

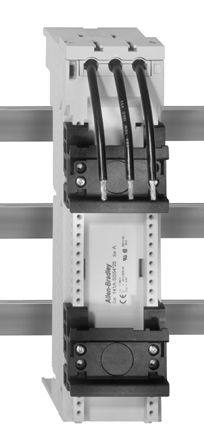

Увеличить - 141A-SS_pp_bw ISO Шинные модули с проводами - короткая длина
проводов на DAP для электрического соединения
200 мм в высоту
Top Hat рельсы: Р = MCS-Удельная-рейку		 25 45 2R 1 141A-SS45RR25
32 54 141A-SS54RR25
45 54 141A-SS54RR45
63 141A-SS63RR45
Без электрических соединений 45 1R 1 141A-SS45R
54 141A-SS54R
Увеличить - 141A-SM_pp_bw ISO шин Модули с проводами - средней длины
проводов на DAP для электрического подключения
260 мм в высоту
Top Hat рельсы: Р = MCS-Удельная рейки, S = Стандартный цилиндр железнодорожных		 25 45 1R +1 S 1 141A-SM45RS25
32 54 141A-SM54RS25
45 54 141A-SM54RS45
63 141A-SM63RS45
Без электрических соединений 45 1S 1 141A-SM45S
54 141A-SM54S
63 141A-SM63S

Стандартный шин Модули
  • Модули подключаются непосредственно на шины
  • Подходит для использования с контрольной пробки
  • Модули с номинальным током поставлять ток нагрузки с помощью проволоки или клеммных соединений
  • Модули могут сформировать большие платформы с использованием клипы подключения (см. принадлежности)
  • Для подключения на 5 мм или шинами толщиной 10 мм
  • Соответствует фидера расстояний на UL 508A
Увеличить - 141A-CC45R32 Описание Номинальная тепловая
Текущий Я й [А]		 Ширина [мм] Рельсы Посылка Кол-во. Кат. Нет.
Стандартные Шинные модули с проводами - Компактный длина
С проводов для электрического соединения, 160 мм в высоту
Для использования с Кат. Кол-141A-CTU3 Компактный шинных опор
Top Hat Rails:
R = MCS-Удельная рейки		 32 45 1R 1 141A-CC45R32
63 54 141A-CC54R63

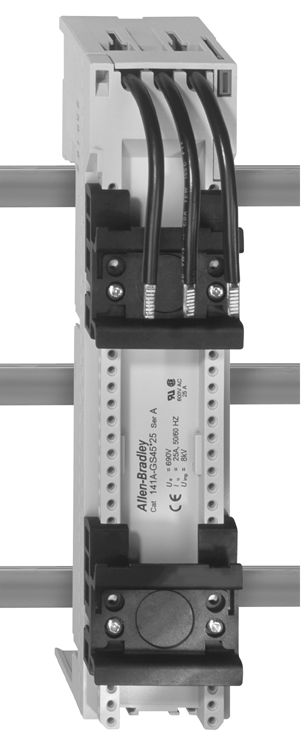

Увеличить - 141A-GS45_pp_bw Стандартные Шинные модули с проводами - короткая длина
С проводами для электрического соединения, 200 мм в высоту
Top Hat рельсы:
Р = MCS-Удельная рейки
S = Стандартный рейки		 16 45 2R 1 141A-GS45RR16
54 141A-GS54RR16
32 45 141A-GS45RR25
54 141A-GS54RR25
63 54 141A-GS54RR45
63 141A-GS63RR45
125
(для 140-CMN)		 90 1M 141A-GS90M125
180 141A-GS180M125
270 141A-GS270M125
125
(для 140M-H, 140U-H, и 140UE-H) ♣ 		 180 1M 141A-GS180M125H
270 141A-GS270M125H
Без электрических соединений
(например, для реверсивных пускателей)		 45 1R 141A-GS45R
54 141A-GS54R
72 1S 141A-GS72S
81 141A-GS81S
Увеличить - 141A-GM_pp_bw Стандартные Шинные модули с проводами - средней длины
с проводами для электрического соединения
260 мм в высоту
Top Hat рельсы:
Р = MCS-Удельная рейки
S = Стандартный цилиндр железнодорожных		 32 45 1R +1 S 1 141A-GM45RS25
54 141A-GM54RS25
63 54 141A-GM54RS45
63 141A-GM63RS45
Без электрических соединений
(например, для реверсивных пускателей)		 45 1S 141A-GM45S
54 141A-GM54S
63 141A-GM63S
Увеличить - 141A-FS_pp_bw Стандартные Шинные модули с терминалами - короткая длина
200 мм в высоту
с клеммами для электрического соединения
S = Стандартный рейки		 25 §  45 1S 1 141A-FS45S25
63 ‡  54 141A-FS54S63
63 141A-FS63S63
72 141A-FS72S63
81 141A-FS81S63
Стандартные Шинные модули с терминалами - средней длины
260 мм в высоту
с клеммами для электрического соединения
S = Стандартный рейки		 25 §  45 2S 141A-FM45SS25
63 ‡  54 141A-FM54SS63
63 141A-FM63SS63
72 141A-FM72SS63
81 141A-FM81SS63
Увеличить - 141A-196-3 Стандартный шин Модуль с терминалов на вершине
222 мм в высоту
С клеммам на верхней части для электрического соединения
Проволока 70 мм 2 (2/0 AWG)
Универсальное крепление возможность с раздвижными карманные гайки (М4)		 200 108 - 1 141A-FS108V200T
Стандартный шин Модуль с терминалов на вершине
320 мм в высоту
С клеммам на верхней части для электрического соединения
Проволока 120 мм 2 (250 MCM)
Универсальное крепление возможность с раздвижными карманные гайки (М4)		 250 110 141A-FL110V250T
Увеличить - 141A-196-4 Стандартный шин Модуль с терминалов на донных
222 мм в высоту
С клеммам на дне для электрического соединения
Проволока 70 мм 2 (2/0 AWG)
Универсальное крепление возможность с раздвижными карманные гайки (М4)		 200 108 - 1 141A-FS108V200B

♣ Также требуется Кат. Кол-140U-Н-ДРА на DIN-рейку адаптер.
‡ Также требуется Кат. Кол-141A-FTS63 расстояние адаптер для приложений UL508A.
§ Также требуется Кат. Кол-141A-FTS25 расстояние адаптер для приложений UL508A.

Автоматический выключатель Монтажные модули к Bulletin 140U и 140M выключателей
  • Модули вилка или зажим непосредственно на шины
  • Для подключения на 5 мм или шинами толщиной 10 мм
Увеличить - 141A-CUH_pp_bw Описание Для использования с Номинальный тепловой ток я й [А] Ширина [мм] ПосылкаКол-во. Кат. Нет.
Стандартный шин Модуль с гибких соединительных
проводов для электрического соединения
для использования с автоматическим выключателем Бюллетень 140U (Н-образный)
Для использования с выключателем Bulletin 140M (Н-образный)
встречает расстояний фидера за UL 508A		 140U H-Frame
140M H-Frame
(Топ-канал)		 125 90 1 141A-CUH125T
140U H-Frame
140M H-Frame
(Нижняя подача)		 125 90 141A-CUH125B
Увеличить - 141A-CU_pp_bw Стандартный шин Модуль с заднего Подключение шпильки
для электрического соединения
для использования с автоматическими выключателями Бюллетень 140U (J-, K-и L-кадр)
Для использования с автоматическими выключателями Bulletin 140M (J-, K-и L-Frame)
Соответствует расстояний фидера за UL 508A		 140U J-Frame
140M J-Frame
(сверху или снизу подача)		 250 105 141A-CUJ250
140U К-Рама
140U L-Frame
140M L-Frame
(сверху или снизу подача)		 630 140 141A-CUL600


Панельный монтаж Модули
  • Монтируется на (2) 35 мм Top Hat Rails, (1) 75 мм монтажную рейку, или винт крепления
  • Подходит для использования с контрольной пробки
  Описание Ширина [мм] Рельсы Посылка Кол-во. Кат. Нет.
Увеличить - 141A-197-1 Монтаж модуля - Короткая длина
228 мм в высоту
рейки:
R = MCS конкретных рейки
для 2-компонентных стартеров		 45 2R 1 141A-WS45RR
54 141A-WS54RR
Увеличить - 141A-197-2 Монтаж модуля - средней длины
283 мм в высоту
рейки:
R = MCS конкретных рейки
для 3-компонентных стартеров с использованием 193-ED или-EE реле перегрузки		 45 2R 1 141A-WM45RR
54 141A-WM54RR
Увеличить - 141A-197-3 Монтаж модуля - большой длины
333 мм в высоту
рейки:
R = MCS конкретных рейки
для 3-компонентных стартеров с использованием 193-EC,-ED или-EE реле перегрузки		 45 2R 1 141A-WL45RR
54 141A-WL54RR


Код Артикул Описание Заказать
158375 141A-AS Микропереключатель с подключением проводов 1 нормально замкнутый контакт Заказать
158376 141A-AS9B Распорный модуль. Для создания зазоров 9 мм между фидерами нагрузки – например, для улучшения охлаждения. Заказать
158374 141A-AS9S Распорные модули для шинных модулей ISO MCS Заказать
158379 141A-CUH125B Стандартный шинный модуль с гибкими проводами для электрического подключения. Ширина (мм) - 90. Номинальный тепловой ток (А) - 125 Заказать
158378 141A-CUH125T Стандартный шинный модуль с гибкими проводами для электрического подключения. Ширина (мм) - 90. Номинальный тепловой ток (А) - 125 Заказать
158380 141A-CUJ250 Стандартный шинный модуль с задними соединительными штырьками. Ширина (мм) - 105. Номинальный тепловой ток (А) - 250 (корпус J) Заказать
158381 141A-CUL600 Стандартный шинный модуль с задними соединительными штырьками. Ширина (мм) - 140. Номинальный тепловой ток (А) - 630 (корпуса K и L) Заказать
158377 141A-FL110 V250T Стандартный шинный модуль с верхним с верхним расположением клемм. Высота 320 мм. Ширина (мм) - 110. Номинальный тепловой ток (А) - 250 Заказать
17450 141A-FM45SS25 Стандартный шинный модуль MCS с клеммами высотой 260 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - 32 Заказать
17451 141A-FM54SS63 Стандартный шинный модуль MCS с клеммами высотой 260 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 63 Заказать
17452 141A-FM63SS63 Стандартный шинный модуль MCS с клеммами высотой 260 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - 63 Заказать
17453 141A-FM72SS63 Стандартный шинный модуль MCS с клеммами высотой 260 мм. Ширина (мм) - 72. Номинальный тепловой ток (А) - 63 Заказать
17454 141A-FM81SS63 Стандартный шинный модуль MCS с клеммами высотой 260 мм. Ширина (мм) - 81. Номинальный тепловой ток (А) - 63 Заказать
17455 141A-FS108V200T Стандартный шинный модуль с верхним с верхним расположением клемм. Высота 222 мм. Ширина (мм) - 108. Номинальный тепловой ток (А) - 200 Заказать
17445 141A-FS45S25 Стандартный шинный модуль MCS с клеммами высотой 200 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - 32 Заказать
17446 141A-FS54S63 Стандартный шинный модуль MCS с клеммами высотой 200 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 63 Заказать
17447 141A-FS63S63 Стандартный шинный модуль MCS с клеммами высотой 200 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - 63 Заказать
17448 141A-FS72S63 Стандартный шинный модуль MCS с клеммами высотой 200 мм. Ширина (мм) - 72. Номинальный тепловой ток (А) - 63 Заказать
17449 141A-FS81S63 Стандартный шинный модуль MCS с клеммами высотой 200 мм. Ширина (мм) - 81. Номинальный тепловой ток (А) - 63 Заказать
17438 141A-GM45RS25 Стандартный шинный модуль MCS высотой 260 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - 32 Заказать
17442 141A-GM45S Стандартный шинный модуль MCS высотой 260 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - без электрических подключений Заказать
17439 141A-GM54RS25 Стандартный шинный модуль MCS высотой 260 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 32 Заказать
17440 141A-GM54RS45 Стандартный шинный модуль MCS высотой 260 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 63 Заказать
17443 141A-GM54S Стандартный шинный модуль MCS высотой 260 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - без электрических подключений Заказать
17441 141A-GM63RS45 Стандартный шинный модуль MCS высотой 260 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - 63 Заказать
17444 141A-GM63S Стандартный шинный модуль MCS высотой 260 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - без электрических подключений Заказать
17427 141A-GS180M125 Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 180. Номинальный тепловой ток (А) - 125 (Для 140-CMN) Заказать
17429 141A-GS180M125H Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 180. Номинальный тепловой ток (А) - 125 Заказать
17428 141A-GS270M125 Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 270. Номинальный тепловой ток (А) - 125 (Для 140-CMN) Заказать
17430 141A-GS45R Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - без электрических подключений Заказать
17422 141A-GS45RR25 Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - 32 Заказать
17431 141A-GS54R Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - без электрических подключений Заказать
17423 141A-GS54RR25 Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 32 Заказать
17424 141A-GS54RR45 Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 63 Заказать
17425 141A-GS63RR45 Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - 63 Заказать
17432 141A-GS72S Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 72. Номинальный тепловой ток (А) - без электрических подключений Заказать
17433 141A-GS81S Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 81. Номинальный тепловой ток (А) - без электрических подключений Заказать
17426 141A-GS90M125 Стандартный шинный модуль MCS высотой 200 мм. Ширина (мм) - 90. Номинальный тепловой ток (А) - 125 (Для 140-CMN) Заказать
17413 141A-SM45RS25 Шинный модуль ISO MCS высотой 260 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - 32 Заказать
17417 141A-SM45S Шинный модуль ISO MCS высотой 260 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - без электрических подключений Заказать
17414 141A-SM54RS25 Шинный модуль ISO MCS высотой 260 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 32 Заказать
17415 141A-SM54RS45 Шинный модуль ISO MCS высотой 260 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 63 Заказать
17418 141A-SM54S Шинный модуль ISO MCS высотой 260 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - без электрических подключений Заказать
17416 141A-SM63RS45 Шинный модуль ISO MCS высотой 260 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - 63 Заказать
17419 141A-SM63S Шинный модуль ISO MCS высотой 260 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - без электрических подключений Заказать
17407 141A-SS45R Шинный модуль ISO MCS высотой 200 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - без электрических подключений Заказать
17403 141A-SS45RR25 Шинный модуль ISO MCS высотой 200 мм. Ширина (мм) - 45. Номинальный тепловой ток (А) - 32 Заказать
17408 141A-SS54R Шинный модуль ISO MCS высотой 200 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - без электрических подключений Заказать
17404 141A-SS54RR25 Шинный модуль ISO MCS высотой 200 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 32 Заказать
17405 141A-SS54RR45 Шинный модуль ISO MCS высотой 200 мм. Ширина (мм) - 54. Номинальный тепловой ток (А) - 63 Заказать
17406 141A-SS63RR45 Шинный модуль ISO MCS высотой 200 мм. Ширина (мм) - 63. Номинальный тепловой ток (А) - 63 Заказать
158390 141A-WL45RR Монтажный модуль MCS высотой 333 мм. Ширина (мм) - 45 Заказать
158392 141A-WL45RRP Монтажный модуль MCS высотой 333 мм с клеммой заземления. Ширина (мм) - 45 Заказать
158391 141A-WL54RR Монтажный модуль MCS высотой 333 мм. Ширина (мм) - 54 Заказать
158393 141A-WL54RRP Монтажный модуль MCS высотой 333 мм с клеммой заземления. Ширина (мм) - 54 Заказать
158386 141A-WM45RR Монтажный модуль MCS высотой 283 мм. Ширина (мм) - 45 Заказать
158388 141A-WM45RRP Монтажный модуль MCS высотой 283 мм с клеммой заземления. Ширина (мм) - 45 Заказать
158387 141A-WM54RR Монтажный модуль MCS высотой 283 мм. Ширина (мм) - 54 Заказать
158389 141A-WM54RRP Монтажный модуль MCS высотой 283 мм с клеммой заземления. Ширина (мм) - 54 Заказать
158382 141A-WS45RR Монтажный модуль MCS высотой 228 мм. Ширина (мм) - 45 Заказать
158384 141A-WS45RRP Монтажный модуль MCS высотой 228 мм с клеммой заземления. Ширина (мм) - 45 Заказать
158383 141A-WS54RR Монтажный модуль MCS высотой 228 мм. Ширина (мм) - 54 Заказать
158385 141A-WS54RRP Монтажный модуль MCS высотой 228 мм с клеммой заземления. Ширина (мм) - 54 Заказать
;
