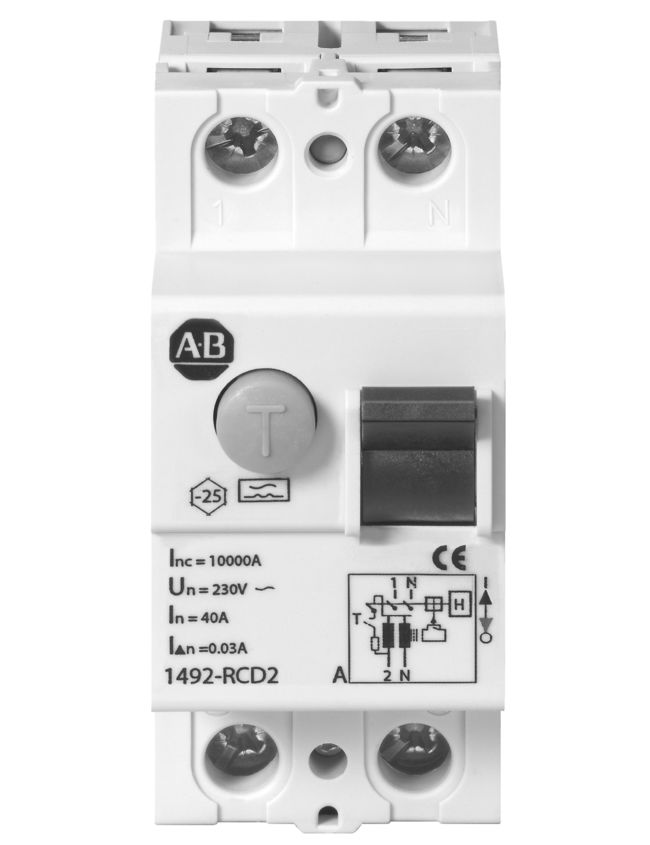

1492-RCD Устройство защитного отключения

Serija-1492-RCD
  • Serija-1492-RCD
  • Serija-1492-RCD_1067
Устройства защиты от остаточного тока серии 1492-RCD.

Серия 1492-RCD включает в себя устройства защиты от остаточного тока для определения утечки на землю по стандартам IEC. Эти устройства используются в сочетании с миниатюрными автоматическими выключателями (1492-SP).

Особенности:
  • Защита пальцев True IP2X (спереди);
  • Для областей применения, где в результате сбоя вероятно появление переменного тока пульсирующих токов с постоянной составляющей, неселективных и без задержки;
  • Предназначена для защиты от нежелательного размыкания из-за включения электроники;
  • Возможно добавление вспомогательного и сигнального контактов.
Характеристики:
  • Количество контактов: 2 контакта (1 + N), 4 контакта (3 + N);
  • Номинальное напряжение: 230 В~ (1 + N), 400 В~ (3 + N);
  • Номинальный ток размыкания: 30, 100, 300, 500 мA;
  • Чувствительность: переменный и пульсирующий постоянный ток;
  • Номинальный ток короткого замыкания: 10 кA с резервным предохранителем 63 A gG/gL до 63 A, 10 кA с резервным предохранителем 80 A gG/gL  до 80;
  • Максимальный резервный предохранитель для защиты от КЗ: 63 A gG/gL, до 63 A, 80 A gG/gL, до 80 A;
  • Степень защиты: IP20;
  • Срок службы механических деталей: ≥10 000 переключений;
  • Монтаж: колпаковая направляющая (DIN) 35 мм;
  • Рабочая температура: –5 °C – +40 °C;
  • Сечение провода: 1,5–35 мм2;
  • Стандарты и сертификации: IEC/EN 61008, VDE, CE.

1492 Устройства защитного отключения доступны в 2 - или 4-полюсный вариантах с (4) настройкой чувствительности для обнаружения утечки на землю EN / IEC стандартами. 1492-УЗО предназначены для обеспечения безопасности ⋆ в зондирование Земли утечки, которая может быть опасной для персонала или оборудования. Обе линии и нагрузки терминалы предназначены для работы с медным проводом 1,5 ... 35 мм 2.


⋆ Рекомендуется, чтобы устройства были протестированы ежемесячно с помощью кнопки "Проверка", чтобы проверить правильность работы устройства.


1492-RCD Таблица выбора

Номинальный ток срабатывания (мА) Номинальный ток (A) 2-полюсный (1-полюс + нейтраль) 4-полюсный (3-полюсный + нейтраль)
Стандартный С опозданием
30 16 1492-RCD2A16 - -
25 1492-RCD2A25 1492-RCD4A25 -
40 1492-RCD2A40 1492-RCD4A40 -
63 - 1492-RCD4A63 -
80 - 1492-RCD4A80 -
100 25 1492-RCD2B25 1492-RCD4B25 -
40 1492-RCD2B40 1492-RCD4B40 1492-RCD4B40D
63 - 1492-RCD4B63 1492-RCD4B63D
300 16 - 1492-RCD4C16 -
25 1492-RCD2C25 1492-RCD4C25 -
40 1492-RCD2C40 1492-RCD4C40 1492-RCD4C40D
63 - 1492-RCD4C63 1492-RCD4C63D
80 - 1492-RCD4C80 -
500 16 - 1492-RCD4D16 -
25 - 1492-RCD4D25 -
40 - 1492-RCD4D40 -
63 - 1492-RCD4D63 -
80 - 1492-RCD4D80 -
Рабочее напряжение 230/400В, 50 Гц
Штук в коробке 1 1 1

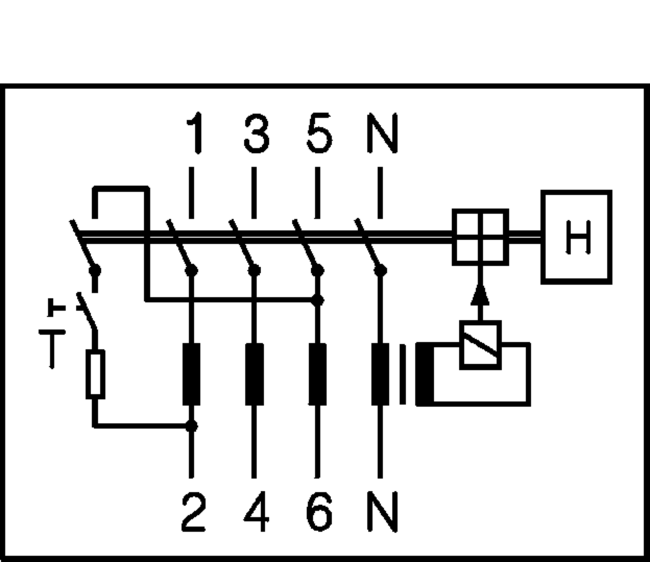

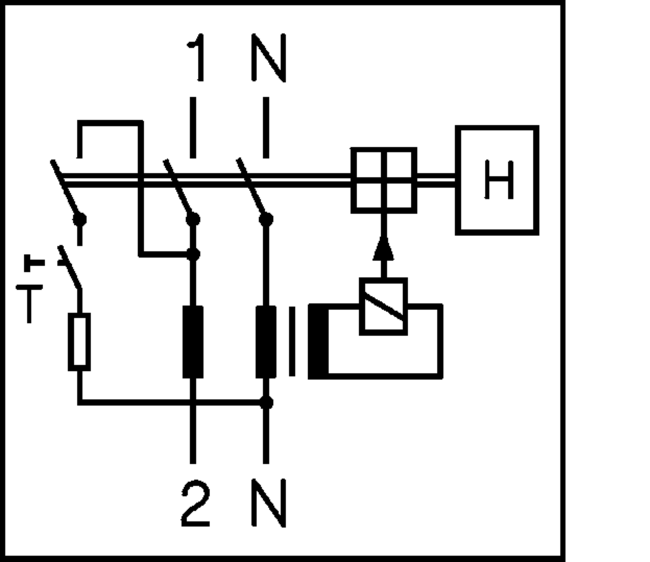

Диаграмма Нажмите, чтобы увеличить - 2-pole_diagram Нажмите, чтобы увеличить - 4-pole_diagram





Код Артикул Описание Контактный выход Номинальный ток отключения Номинальный ток Заказать
19658 1492-ASPHH3 Модуль с двумя вспомогательными контактами. Срабатывает, когда защитное устройство находится в ручном режиме или размыкается электрически 2 НР – 2 НЗ 2 C-образных контакта Заказать
19659 1492-ASPHS3 Модуль со вспомогательными/сигнальными контактами. 1 вспомогательный контакт срабатывает, когда защитное устройство находится в ручном режиме или размыкается электрически. 1 НР – 1 НЗ C-образные контакты, 1 сигнальный контакт срабатывает, когда защитное устройство размыкается электрически. 1 НР – 1 НЗ C-образные контакты - - - Заказать
19635 1492-RCD2A16 Стандартные 2 контакта (1 + N) 30 16 Заказать
19636 1492-RCD2A25 Стандартные 2 контакта (1 + N) 30 25 Заказать
19637 1492-RCD2A40 Стандартные 2 контакта (1 + N) 30 40 Заказать
19638 1492-RCD2B25 Стандартные 2 контакта (1 + N) 100 25 Заказать
19639 1492-RCD2B40 Стандартные 2 контакта (1 + N) 100 40 Заказать
19640 1492-RCD2C25 Стандартные 2 контакта (1 + N) 300 25 Заказать
19641 1492-RCD2C40 Стандартные 2 контакта (1 + N) 300 40 Заказать
19642 1492-RCD4A25 Стандартные 4 контакта (3 + N) 30 25 Заказать
19643 1492-RCD4A40 Стандартные 4 контакта (3 + N) 30 40 Заказать
19644 1492-RCD4A63 Стандартные 4 контакта (3 + N) 30 63 Заказать
19645 1492-RCD4A80 Стандартные 4 контакта (3 + N) 30 80 Заказать
19646 1492-RCD4B25 Стандартные 4 контакта (3 + N) 100 25 Заказать
19647 1492-RCD4B40 Стандартные 4 контакта (3 + N) 100 40 Заказать
19654 1492-RCD4B40D Для использования с преобразователями с регулируемой частотой 4 контакта (3 + N) 100 40 Заказать
19648 1492-RCD4B63 Стандартные 4 контакта (3 + N) 100 63 Заказать
19655 1492-RCD4B63D Для использования с преобразователями с регулируемой частотой 4 контакта (3 + N) 100 63 Заказать
19649 1492-RCD4C16 Стандартные 4 контакта (3 + N) 300 16 Заказать
19650 1492-RCD4C25 Стандартные 4 контакта (3 + N) 300 25 Заказать
19651 1492-RCD4C40 Стандартные 4 контакта (3 + N) 300 40 Заказать
19656 1492-RCD4C40D Для использования с преобразователями с регулируемой частотой 4 контакта (3 + N) 300 40 Заказать
19652 1492-RCD4C63 Стандартные 4 контакта (3 + N) 300 63 Заказать
19657 1492-RCD4C63D Для использования с преобразователями с регулируемой частотой 4 контакта (3 + N) 300 63 Заказать
19653 1492-RCD4C80 Стандартные 4 контакта (3 + N) 300 80 Заказать
