1492-SP Автоматические выключатели миниатюрные

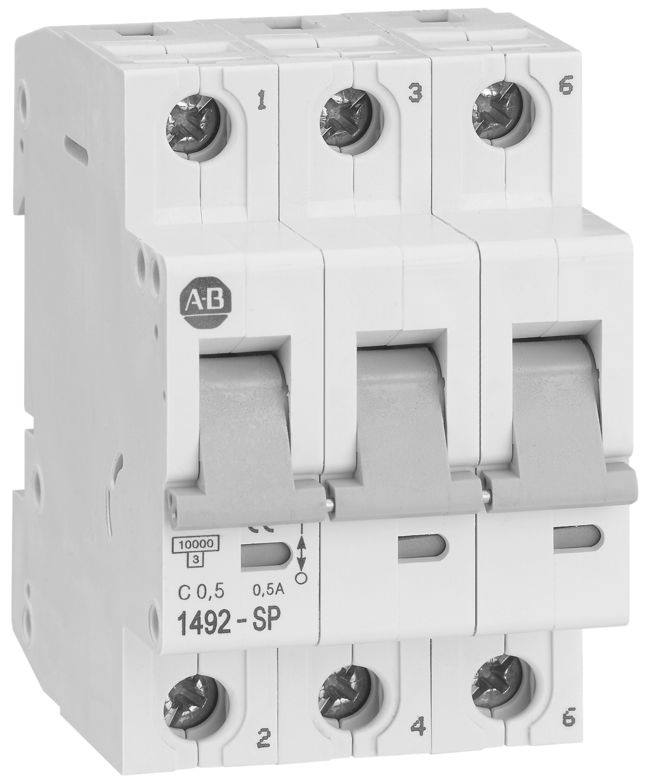

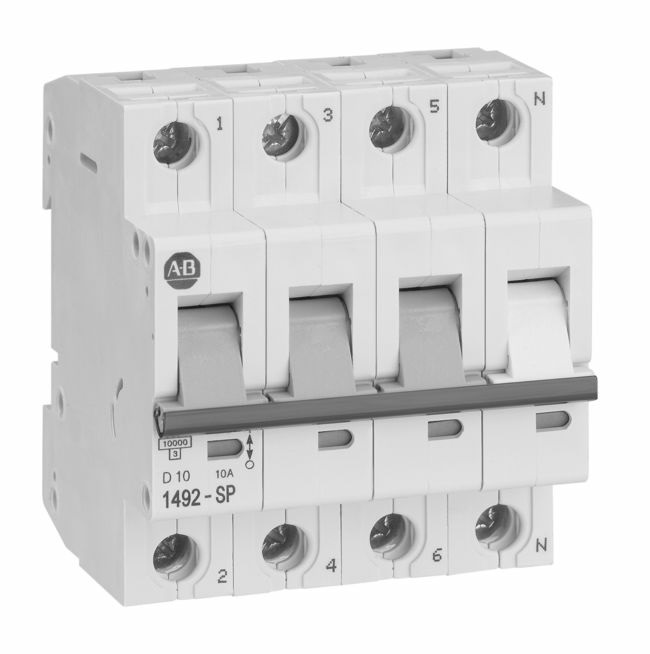

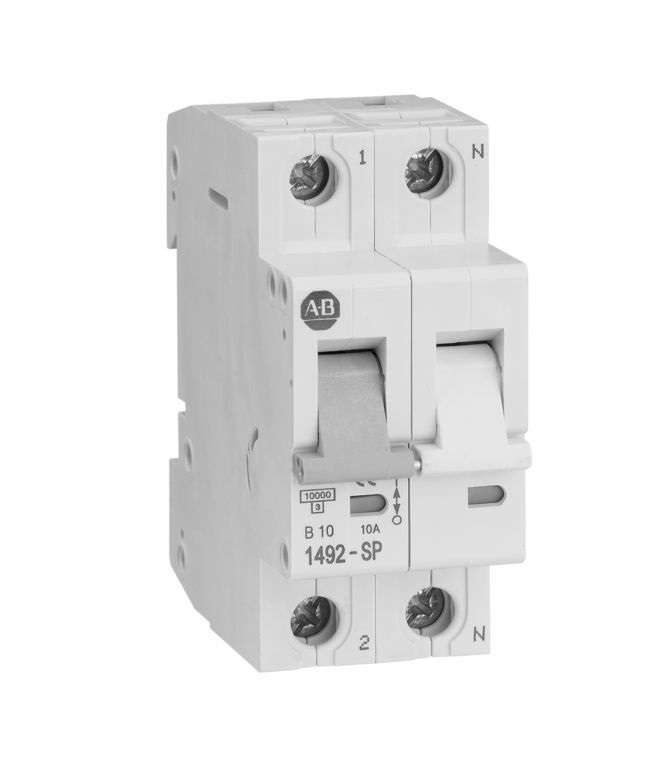

Миниатюрные автоматические выключатели серии 1492-SP

Особенности:
  • Защита пальцев True IP2X (спереди);
  • Конструкция с ограничением энергии защищаетпоследующие компоненты  лучше, чем традиционные размыкатели при коротком замыкании;
  • Устанавливаемые на месте опции для селективных областей применения;
  • Номинальные напряжения переменного и постоянного тока в одном удобном устройстве;
  • Превосходная стойкость к ударам и вибрации;
  • Монтируется на колпаковую направляющую (DIN).
Характеристики:
  • Количество контактов: 1, 2, 3 контакта,1 контакт + нейтраль, 3 контакта + нейтраль;
  • Номинальное напряжение: 230/400 В~, 240/415 В~;
  • Характеристика размыкания, опорная температура: 30 °C;
  • Номинальный ток короткого замыкания: 10 кA;
  • Максимальный резервный предохранитель для защиты от КЗ: 100 A gG/gL;
  • Степень защиты: IP20;
  • Срок службы механических деталей: ≥6 000 переключений;
  • Монтаж: колпаковая направляющая (DIN) 35 мм;
  • Рабочая температура: –5 °C – +40 °C (для более высоких температур требуются понижающие коэффициенты);
  • Сечение провода: 1–25 мм2;
  • Стандарты и сертификации: IEC/EN 60889, CE, VDE, UL 1077, CSA 22.2 No. 235.
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.

Аксессуары

Описание Кат. №.
Вспомогательные контакты Блок вспомогательных контактов
включается, когда защитное устройство управляется вручную или электрически споткнулся
1 NO - NC 1 Form C Контакт
1492-ASPH3
Двойной Блок вспомогательных контактов
выключателей защитное устройство управляется вручную или электрически споткнулся
2 НО - 2 НЗ 2 Form C Контакт
1492-ASPHH3
Вспомогательные / сигнал тревоги контактного модуля
1 Вспомогательные выключатели контакт, когда защитное устройство управляется вручную или электрически споткнулся
1 NO - NC 1 Form C Контактное
1 сигнальный контакт переключается, когда защитное устройство срабатывает электрически
1 NO - NC 1 Form C Контакт
1492-ASPHS3
Кабриолет Вспомогательные / сигнала тревоги модуль контактов
Контактный модуль, который способен переходить быть либо двойной Блок вспомогательных контактов. Переключатели, когда защитное устройство управляется вручную или электрически споткнулся
2 НО - 2 НЗ 2 Form C Контактное
Или
Вспомогательные / сигнал тревоги контактного модуля - 1 Вспомогательные выключатели контакт, когда защитное устройство управляется вручную или электрически споткнулся
1 NO - NC 1 Form C Контакт
Сигнал 1 концевыми выключателями, когда защитное устройство срабатывает электрически
1 NO - NC 1 Form C Контакт
1492-ASPHSC3
Пониженное напряжение освобождения модуля
используется пониженное напряжение освобождения модуля для отключения смежных полюсов выключателя, если приложенное напряжение меньше номинального напряжения.
Расцепитель минимального напряжения часто используется при потере мощности и возможному восстановлению сил создает небезопасные или неизвестным набором состоянии.
50 ... 115 В переменного тока
110 ... 240 В переменного тока
1492-ASPU115
1492-ASPU230
Модуль Независимый расцепитель
Использовать модуль расцепитель для отключения смежных полюсов выключателя из удаленного местоположения.
модуль приводится в действие путем подачи напряжения (пикап напряжение) к поездке терминалов.
модули Независимый расцепитель часто используются в схемах аварийной остановки, где несколько силовых цепей должен быть выключен из одного места.
110 ... 415 В переменного тока (110 ... 230 В DC)
12 ... 110 В переменного тока (12 ... 60 В постоянного тока)
1492-ASPA1
1492-ASPA2
Монтаж Железнодорожный Упаковка Кол-во: 10 199-DR1
Конец Anchor - 1492-EAH35
Блокировка вложений Упаковка Кол-во: 5 1492-ASPLOA

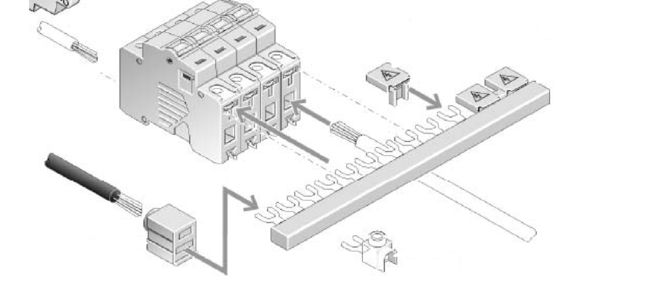

Нажмите, чтобы увеличить - revised_busbar_ratings



Следующие шин (гребенчатая ссылки имеют утверждение CE только для приложений, IEC).


Тип Кол-во 1492-SP Номинальный рабочий я электроннойКонец поток на фазу Номинальный рабочий я электронной Центра Подача на фазу  (Is < 63 A) Штук в упаковке Кат. №.
Вилка Ссылки Стиль гребенчатая (может быть отрезан, а не для использования с аксессуарами)
1 полюс 1 м (56 устройств / м) 63 100 1 1492-ASPCL1
3 полюса 1 м (19 устройств / м) 63 100 1 1492-ASPCL3
Заглушка для 3-полюсный - - - 10 1492-ASPEC1
Вилка Стиль гребенчатая ссылки (может не быть отрезан, а не для использования с аксессуарами)
1 полюс 2 63 100 - 1492-ASPCL102
1 полюс 6 63 100 20 1492-ASPCL106
1 полюс 12 63 100 20 1492-ASPCL112
2 полюса (1P + N) 2 63 100 10 1492-ASPCL204
2 полюса (1P + N) 3 63 100 10 1492-ASPCL206
2 полюса (1P + N) 6 63 100 10 1492-ASPCL212
3 полюса 2 63 100 10 1492-ASPCL306
3 полюса 4 63 100 10 1492-ASPCL312
4 полюса 2 63 100 5 1492-ASPCL408
4 полюса 3 63 100 5 1492-ASPCL412
Вилка Стиль гребенчатая ссылки (для использования с аксессуарами)
1 полюс 2 63 100 20 1492-ASPCL1A02
1 полюс 6 63 100 20 1492-ASPCL1A06
1 полюс 9 63 100 20 1492-ASPCL1A09
2 полюса (1P + N) 2 63 100 10 1492-ASPCL2A04
2 полюса (1P + N) 3 63 100 10 1492-ASPCL2A06
2 полюса (1P + N) 5 63 100 10 1492-ASPCL2A10
3 полюса 2 63 100 10 1492-ASPCL3A06
3 полюса 4 63 100 10 1492-ASPCL3A12
Трехфазный автобусов для нескольких однополюсных (каждый с 1 вспомогательный контакт)
- 2x3 (1P) 63 100 10 1492-ASPCL3AP06
- 2x3 (1P) +2 (1P) 63 100 10 1492-ASPCL3AP08
- 3x3 (1P) 63 100 10 1492-ASPCL3AP09
Входящие Клеммы для вилки стиля (не для использования в Северной Америке)
Для максимум 25 мм,2 провода - - 100 50 1492-ASPCLT25
Для макс 35 мм 2провода - - 100 10 1492-ASPCLT35
Защитные чехлы для неиспользуемых вилы
- - - 100 10 комплектов (5/set) 1492-ASPCLPS

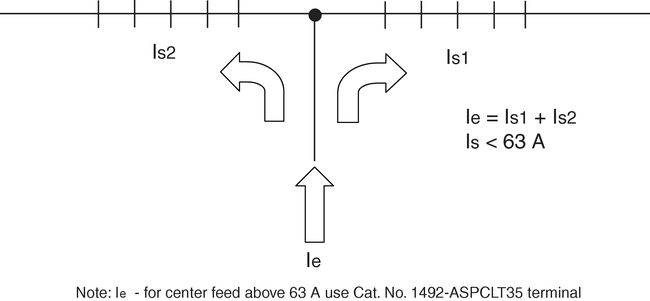

Нажмите, чтобы увеличить - 1492-SP_centerfeed
Центр поток




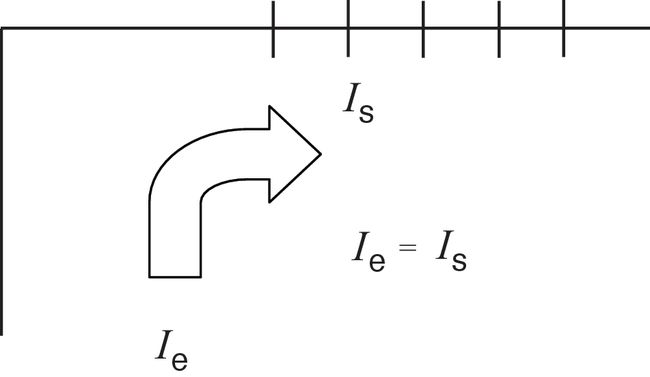

Нажмите, чтобы увеличить - 1492-SP_endfeed
Загрузочный конец



1492 Cuttable шиной (исчисление и CE)

  • Cuttable, медная шина
  • Может быть отрезан до нужной длины, при условии, длиной 1 метр
  • Для использования с 1492-SP и 1492-FB выключателей
  • 80 и 100 версий
  • Многофазных варианты одного-, двух-и трехфазные
  • Аксессуары: заглушки, защитный кожух и наконечник
  • Соответствие стандартам: UL 508, UL E56639 - Категория NMTR и NMTR7
  • Сертификаты: CULUS Включенный в список, знак СЕ
Описание Устройства на метр Сила тока Посылка Кол-во. Кат. Нет.
Одноместный шина фазы 57 80 1 - длина 1 м 1492-A1B8
100 1492-A1B1
36
(с доп. модуль)
80 1492-A1B8H
100 1492-A1B1H
Двухфазного Bus Bar 28 80 1492-A2B8
100 1492-A2B1
22
(с доп. модуль)
80 1492-A2B8H
100 1492-A2B1H
Трехфазный Bus Bar 19 80 1492-A3B8
100 1492-a3b1
16
(с доп. модуль)
80 1492-A3B8H
100 1492-A3B1H
Аксессуары
Заглушки для использования с одиночной шиной фазы - - 10 1492-A1E
Заглушки для использования с двумя и тремя шина фазы - - 10 1492-AME
Защитный кожух - - 10 1492-AAP
Наконечник - 80/100 10 1492-линии aat1

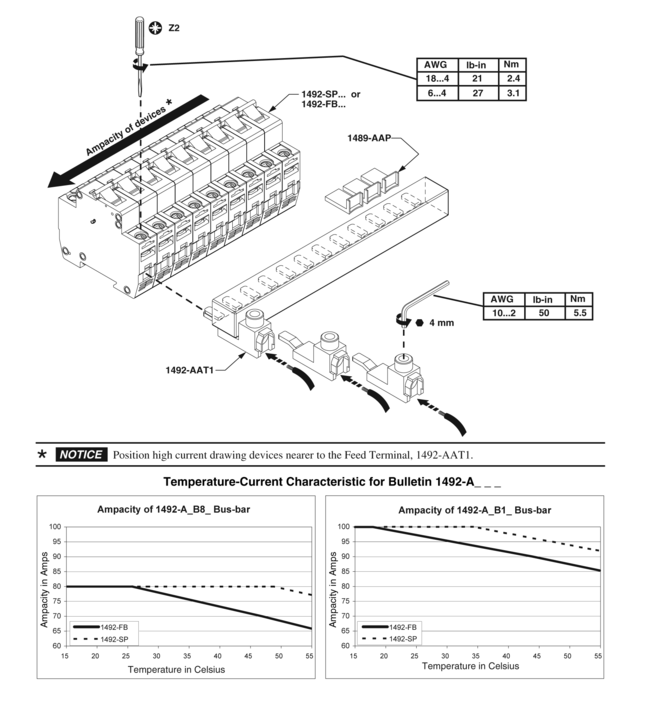

Нажмите, чтобы увеличить - Применение Bus Bar



Код Артикул Описание Номинальный рабочий ток Количество полюсов Кривая расцепления Непрерывный номинальный ток Заказать
19660 1492-SP1C010 1 полюсный 1 1 Curve C 1 Заказать
19673 1492-SP1C010-N Модуль 1-полюсный+нейтраль 1 - - - Заказать
19661 1492-SP1C020 1 полюсный 2 1 Curve C 2 Заказать
19674 1492-SP1C020-N Модуль 1-полюсный+нейтраль 2 - - - Заказать
19662 1492-SP1C040 1 полюсный 4 1 Curve C 4 Заказать
19675 1492-SP1C040-N Модуль 1-полюсный+нейтраль 4 - - - Заказать
19663 1492-SP1C060 1 полюсный 6 1 Curve C 6 Заказать
19676 1492-SP1C060-N Модуль 1-полюсный+нейтраль 6 - - - Заказать
19664 1492-SP1C100 1 полюсный 10 1 Curve C 10 Заказать
19677 1492-SP1C100-N Модуль 1-полюсный+нейтраль 10 - - - Заказать
19665 1492-SP1C130 1 полюсный 13 1 Curve C 13 Заказать
19678 1492-SP1C130-N Модуль 1-полюсный+нейтраль 13 - - - Заказать
19666 1492-SP1C160 1 полюсный 16 1 Curve C 16 Заказать
19679 1492-SP1C160-N Модуль 1-полюсный+нейтраль 16 - - - Заказать
19667 1492-SP1C200 1 полюсный 20 1 Curve C 20 Заказать
19680 1492-SP1C200-N Модуль 1-полюсный+нейтраль 20 - - - Заказать
19668 1492-SP1C250 1 полюсный 25 1 Curve C 25 Заказать
19681 1492-SP1C250-N Модуль 1-полюсный+нейтраль 25 - - - Заказать
19669 1492-SP1C320 1 полюсный 32 1 Curve C 32 Заказать
19682 1492-SP1C320-N Модуль 1-полюсный+нейтраль 32 - - - Заказать
19670 1492-SP1C400 1 полюсный 40 1 Curve C 40 Заказать
19683 1492-SP1C400-N Модуль 1-полюсный+нейтраль 40 - - - Заказать
19671 1492-SP1C500 1 полюсный 50 1 Curve C 50 Заказать
19684 1492-SP1C500-N Модуль 1-полюсный+нейтраль 50 - - - Заказать
19672 1492-SP1C630 1 полюсный 63 1 Curve C 63 Заказать
19685 1492-SP1C630-N Модуль 1-полюсный+нейтраль 63 - - - Заказать
19725 1492-SP1D010 1 полюсный 1 1 Curve D 1 Заказать
19738 1492-SP1D010-N Модуль 1-полюсный+нейтраль 1 - - - Заказать
19726 1492-SP1D020 1 полюсный 2 1 Curve D 2 Заказать
19739 1492-SP1D020-N Модуль 1-полюсный+нейтраль 2 - - - Заказать
19727 1492-SP1D040 1 полюсный 4 1 Curve D 4 Заказать
19740 1492-SP1D040-N Модуль 1-полюсный+нейтраль 4 - - - Заказать
19728 1492-SP1D060 1 полюсный 6 1 Curve D 6 Заказать
19741 1492-SP1D060-N Модуль 1-полюсный+нейтраль 6 - - - Заказать
19729 1492-SP1D100 1 полюсный 10 1 Curve D 10 Заказать
19742 1492-SP1D100-N Модуль 1-полюсный+нейтраль 10 - - - Заказать
19730 1492-SP1D130 1 полюсный 13 1 Curve D 13 Заказать
19743 1492-SP1D130-N Модуль 1-полюсный+нейтраль 13 - - - Заказать
19731 1492-SP1D160 1 полюсный 16 1 Curve D 16 Заказать
19744 1492-SP1D160-N Модуль 1-полюсный+нейтраль 16 - - - Заказать
19732 1492-SP1D200 1 полюсный 20 1 Curve D 20 Заказать
19745 1492-SP1D200-N Модуль 1-полюсный+нейтраль 20 - - - Заказать
19733 1492-SP1D250 1 полюсный 25 1 Curve D 25 Заказать
19746 1492-SP1D250-N Модуль 1-полюсный+нейтраль 25 - - - Заказать
19734 1492-SP1D320 1 полюсный 32 1 Curve D 32 Заказать
19747 1492-SP1D320-N Модуль 1-полюсный+нейтраль 32 - - - Заказать
19735 1492-SP1D400 1 полюсный 40 1 Curve D 40 Заказать
19748 1492-SP1D400-N Модуль 1-полюсный+нейтраль 40 - - - Заказать
19736 1492-SP1D500 1 полюсный 50 1 Curve D 50 Заказать
19749 1492-SP1D500-N Модуль 1-полюсный+нейтраль 50 - - - Заказать
19737 1492-SP1D630 1 полюсный 63 1 Curve D 63 Заказать
19750 1492-SP1D630-N Модуль 1-полюсный+нейтраль 63 - - - Заказать
19686 1492-SP2C010 2-полюсный 1 2 Curve C 1 Заказать
19687 1492-SP2C020 2-полюсный 2 2 Curve C 2 Заказать
19688 1492-SP2C040 2-полюсный 4 2 Curve C 4 Заказать
19689 1492-SP2C060 2-полюсный 6 2 Curve C 6 Заказать
19690 1492-SP2C100 2-полюсный 10 2 Curve C 10 Заказать
19691 1492-SP2C130 2-полюсный 13 2 Curve C 13 Заказать
19692 1492-SP2C160 2-полюсный 16 2 Curve C 16 Заказать
19693 1492-SP2C200 2-полюсный 20 2 Curve C 20 Заказать
19694 1492-SP2C250 2-полюсный 25 2 Curve C 25 Заказать
19695 1492-SP2C320 2-полюсный 32 2 Curve C 32 Заказать
19696 1492-SP2C400 2-полюсный 40 2 Curve C 40 Заказать
19697 1492-SP2C500 2-полюсный 50 2 Curve C 50 Заказать
19698 1492-SP2C630 2-полюсный 63 2 Curve C 63 Заказать
19751 1492-SP2D010 2-полюсный 1 2 Curve D 1 Заказать
19752 1492-SP2D020 2-полюсный 2 2 Curve D 2 Заказать
19753 1492-SP2D040 2-полюсный 4 2 Curve D 4 Заказать
19754 1492-SP2D060 2-полюсный 6 2 Curve D 6 Заказать
19755 1492-SP2D100 2-полюсный 10 2 Curve D 10 Заказать
19756 1492-SP2D130 2-полюсный 13 2 Curve D 13 Заказать
19757 1492-SP2D160 2-полюсный 16 2 Curve D 16 Заказать
19758 1492-SP2D200 2-полюсный 20 2 Curve D 20 Заказать
19759 1492-SP2D250 2-полюсный 25 2 Curve D 25 Заказать
19760 1492-SP2D320 2-полюсный 32 2 Curve D 32 Заказать
19761 1492-SP2D400 2-полюсный 40 2 Curve D 40 Заказать
19762 1492-SP2D500 2-полюсный 50 2 Curve D 50 Заказать
19763 1492-SP2D630 2-полюсный 63 2 Curve D 63 Заказать
19699 1492-SP3C010 3-полюсный 1 3 Curve C 1 Заказать
19712 1492-SP3C010-N Модуль 3-полюсный+нейтраль 1 - - - Заказать
19700 1492-SP3C020 3-полюсный 2 3 Curve C 2 Заказать
19713 1492-SP3C020-N Модуль 3-полюсный+нейтраль 2 - - - Заказать
19701 1492-SP3C040 3-полюсный 4 3 Curve C 4 Заказать
19714 1492-SP3C040-N Модуль 3-полюсный+нейтраль 4 - - - Заказать
19702 1492-SP3C060 3-полюсный 6 3 Curve C 6 Заказать
19715 1492-SP3C060-N Модуль 3-полюсный+нейтраль 6 - - - Заказать
19703 1492-SP3C100 3-полюсный 10 3 Curve C 10 Заказать
19716 1492-SP3C100-N Модуль 3-полюсный+нейтраль 10 - - - Заказать
19704 1492-SP3C130 3-полюсный 13 3 Curve C 13 Заказать
19717 1492-SP3C130-N Модуль 3-полюсный+нейтраль 13 - - - Заказать
19705 1492-SP3C160 3-полюсный 16 3 Curve C 16 Заказать
19718 1492-SP3C160-N Модуль 3-полюсный+нейтраль 16 - - - Заказать
19706 1492-SP3C200 3-полюсный 20 3 Curve C 20 Заказать
19719 1492-SP3C200-N Модуль 3-полюсный+нейтраль 20 - - - Заказать
19707 1492-SP3C250 3-полюсный 25 3 Curve C 25 Заказать
19720 1492-SP3C250-N Модуль 3-полюсный+нейтраль 25 - - - Заказать
19708 1492-SP3C320 3-полюсный 32 3 Curve C 32 Заказать
19721 1492-SP3C320-N Модуль 3-полюсный+нейтраль 32 - - - Заказать
19709 1492-SP3C400 3-полюсный 40 3 Curve C 40 Заказать
19722 1492-SP3C400-N Модуль 3-полюсный+нейтраль 40 - - - Заказать
19710 1492-SP3C500 3-полюсный 50 3 Curve C 50 Заказать
19723 1492-SP3C500-N Модуль 3-полюсный+нейтраль 50 - - - Заказать
19711 1492-SP3C630 3-полюсный 63 3 Curve C 63 Заказать
19724 1492-SP3C630-N Модуль 3-полюсный+нейтраль 63 - - - Заказать
19764 1492-SP3D010 3-полюсный 1 3 Curve D 1 Заказать
19777 1492-SP3D010-N Модуль 3-полюсный+нейтраль 1 - - - Заказать
19765 1492-SP3D020 3-полюсный 2 3 Curve D 2 Заказать
19778 1492-SP3D020-N Модуль 3-полюсный+нейтраль 2 - - - Заказать
19766 1492-SP3D040 3-полюсный 4 3 Curve D 4 Заказать
19779 1492-SP3D040-N Модуль 3-полюсный+нейтраль 4 - - - Заказать
19767 1492-SP3D060 3-полюсный 6 3 Curve D 6 Заказать
19780 1492-SP3D060-N Модуль 3-полюсный+нейтраль 6 - - - Заказать
19768 1492-SP3D100 3-полюсный 10 3 Curve D 10 Заказать
19781 1492-SP3D100-N Модуль 3-полюсный+нейтраль 10 - - - Заказать
19769 1492-SP3D130 3-полюсный 13 3 Curve D 13 Заказать
19782 1492-SP3D130-N Модуль 3-полюсный+нейтраль 13 - - - Заказать
19770 1492-SP3D160 3-полюсный 16 3 Curve D 16 Заказать
19783 1492-SP3D160-N Модуль 3-полюсный+нейтраль 16 - - - Заказать
19771 1492-SP3D200 3-полюсный 20 3 Curve D 20 Заказать
19784 1492-SP3D200-N Модуль 3-полюсный+нейтраль 20 - - - Заказать
19772 1492-SP3D250 3-полюсный 25 3 Curve D 25 Заказать
19785 1492-SP3D250-N Модуль 3-полюсный+нейтраль 25 - - - Заказать
19773 1492-SP3D320 3-полюсный 32 3 Curve D 32 Заказать
19786 1492-SP3D320-N Модуль 3-полюсный+нейтраль 32 - - - Заказать
19774 1492-SP3D400 3-полюсный 40 3 Curve D 40 Заказать
19787 1492-SP3D400-N Модуль 3-полюсный+нейтраль 40 - - - Заказать
19775 1492-SP3D500 3-полюсный 50 3 Curve D 50 Заказать
19788 1492-SP3D500-N Модуль 3-полюсный+нейтраль 50 - - - Заказать
19776 1492-SP3D630 3-полюсный 63 3 Curve D 63 Заказать
19789 1492-SP3D630-N Модуль 3-полюсный+нейтраль 63 - - - Заказать
