42JS 42JT Датчики фотоэлектрические VisiSight производства Allen-Bradley

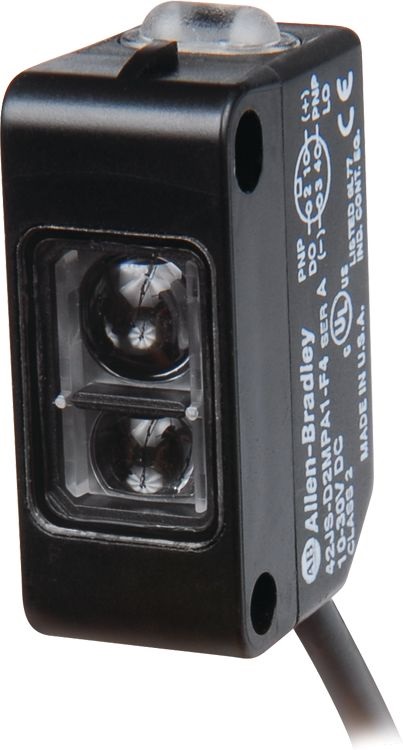

42JS_189
  • 42JS_189
  • 42JS
  • 42JS_1619
  • 42JS_1620
  • 42JS_1621
Миниатюрные прямоугольные 20 мм датчики серии 42JS VisiSight
Семья 42JS VisiSight ™ фотоэлектрических датчиков имеет полный набор режимов зондирования в миниатюрном прямоугольном корпусе. Компактный корпус в сочетании с минимальными настройками; делает 42JS VisiSight идеальным выбором там, где требуется упрощенная установка и обслуживание. Датчики могут быть установлены по промышленному стандарту в места с 25,4 мм отверстиями или с помощью 18-миллиметровых отверстий крепления при использовании 60-AJS-18 оснастки на адаптере.
Модели 42JT VisiSight добавляют гибкости за счет тактильной кнопки, что упрощает чувствительность и настройки параметров. Это делает 42JT VisiSight отличным решением для упаковочных и сборочных производств, которые требуют некоторые настройки для того, чтобы работать в оптимальных условиях. 42JT предлагает уникальный "Авто PNP / NPN" выход, который непрерывно контролирует нагрузку и автоматически настраивает выход для правильной работы, а выходной светодиод для индикации правильного состояние.
Конструктивные особенности:
  • Для упрощения установки на всех моделях предусмотрен источник видимого света;
  • Дополнительные опциональные адаптеры для 18 мм монтажа, ускоряют замену датчика;
  • Запатентованная конструкция ASIC обеспечивает линейную регулировку
    чувствительности, стабильность показаний и превосходную помехозащищенность;
  • Компактный герметичный корпус и отсутствие полостей сводят к минимуму скопления пыли и мусора, позволяют легко чистить датчик;
  • Резьбовой металлический разъем M12 и M8 на гибком выводе;
  • Светодиодные индикаторы состояния с обзором 360°;
  • Имеются дополнительные модели с передаваемым лучом с инфракрасным источником света, обеспечивающим превосходную защищенность от перекрестных наводок;
  • Вход для отключения источника света на излучателе.
Сертификаты:

cULus, маркировка CE для всех применимых директив.

Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Технические условия

Технические характеристики для всех моделей
Сертификаты CULUS в списке и с маркировкой CE для всех применимых директив
Окружающей среды
Вибрация 10 ... 55 Гц, амплитуда 1 мм, соответствует или превышает требования стандарта МЭК 60947-5-2
Шок 30 г с 1 продолжительности мс импульса, соответствует или превышает требования стандарта МЭК 60947-5-2
Относительная влажность 5 ... 95% (без конденсации)
Ambient Light Иммунитет Свет 5000 люкс
Пользовательский интерфейс
Светодиоды Зеленый светодиод, желтый светодиод
Электрический
Рабочее напряжение 10 ... 30 В постоянного тока
Тип защиты Ложные импульсов, от обратной полярности, перегрузки, короткого замыкания
Выходы
Ток нагрузки 100 мА макс.
Механический
Материал корпуса ABS
Материал линз ПММА

Для Тип выхода и тип подключения, см. в разделе Выбор продукта.

Спецификации для 42JS VisiSight
Окружающей среды
Тип корпуса Рейтинг IP67
Рабочая температура [C (F)] -20 ... +60 ° (-4 ... +140 °)
Пользовательский интерфейс
Настройка чувствительности Нет регулировки
Электрический
Потребление тока 25 мА макс.
Выходы
Функция выхода Дополнительные светлые и темные работать
Механический

Для Тип выхода и тип подключения, см. в разделе Выбор продукта.

Спецификации для 42JT VisiSight

Окружающей среды
Тип корпуса Рейтинг IP67 и IP69K
Рабочая температура [C (F)] -20 ... +60 ° (-4 ... +140 °)
Пользовательский интерфейс
Настройка чувствительности Кнопку Teach
Электрический
Потребление тока 30 мА макс.
Выходы
Функция выхода Понятливая светло-или темно работать

Для Тип выхода и тип подключения, см. в разделе Выбор продукта.

Код Артикул Описание Рабочее напряжение/входной ток Расстояние считывания Тип выхода/Допустимый ток/Время реакции Регулировка чувствительности Заказать
159180 42JS-B2MNB1-F4 Режим считывания: подавление на заднем плане. 6 ... 55 мм (0,24 ... 2,17 дюйма) NPN Нет регулировки - Заказать
159181 42JS-B2MNB2-F4 Режим считывания: подавление на заднем плане. 2 ... 130 мм (0.07 ... 5.12 дюйма) NPN Нет регулировки - Заказать
22583 42JS-B2MPB1-A2 Режим считывания: подавление на заднем плане. 10–30 В=, Макс. 25 мА 6–55 мм Светлый и темный режим (LO и DO)/P-N-P Без регулировки Заказать
22553 42JS-B2MPB1-F4 Режим считывания: подавление на заднем плане. 10–30 В=, Макс. 25 мА 6–55 мм Светлый и темный режим (LO и DO)/P-N-P Без регулировки Заказать
22568 42JS-B2MPB1-Y4 Режим считывания: подавление на заднем плане. 10–30 В=, Макс. 25 мА 6–55 мм Светлый и темный режим (LO и DO)/P-N-P Без регулировки Заказать
22584 42JS-B2MPB2-A2 Режим считывания: подавление на заднем плане. 10–30 В=, Макс. 25 мА 2–130 мм Светлый и темный режим (LO и DO)/P-N-P Без регулировки Заказать
22554 42JS-B2MPB2-F4 Режим считывания: подавление на заднем плане. 10–30 В=, Макс. 25 мА 2–130 мм Светлый и темный режим (LO и DO)/P-N-P Без регулировки Заказать
22569 42JS-B2MPB2-Y4 Режим считывания: подавление на заднем плане. 10–30 В=, Макс. 25 мА 2–130 мм Светлый и темный режим (LO и DO)/P-N-P Без регулировки Заказать
22580 42JS-D2MNA1-A2 Режим считывания: стандартный рассеянный. 10–30 В=, Макс. 25 мА 3–800 мм Светлый и темный режим (LO и DO)/N-P-N Ручка регулировки Заказать
22550 42JS-D2MNA1-F4 Режим считывания: стандартный рассеянный. 10–30 В=, Макс. 25 мА 3–800 мм Светлый и темный режим (LO и DO)/N-P-N Ручка регулировки Заказать
22565 42JS-D2MNA1-Y4 Режим считывания: стандартный рассеянный. 10–30 В=, Макс. 25 мА 3–800 мм Светлый и темный режим (LO и DO)/N-P-N Ручка регулировки Заказать
159177 42JS-D2MNA2-F4 Режим считывания: Диффузный 3 ... 250 мм (0.12 ... 9.84 дюйма) NPN Ручка регулировки - Заказать
22581 42JS-D2MPA1-A2 Режим считывания: стандартный рассеянный. 10–30 В=, Макс. 25 мА 3–800 мм Светлый и темный режим (LO и DO)/P-N-P Ручка регулировки Заказать
22551 42JS-D2MPA1-F4 Режим считывания: стандартный рассеянный. 10–30 В=, Макс. 25 мА 3–800 мм Светлый и темный режим (LO и DO)/P-N-P Ручка регулировки Заказать
22566 42JS-D2MPA1-Y4 Режим считывания: стандартный рассеянный. 10–30 В=, Макс. 25 мА 3–800 мм Светлый и темный режим (LO и DO)/P-N-P Ручка регулировки Заказать
22582 42JS-D2MPA2-A2 Режим считывания: стандартный рассеянный. 10–30 В=, Макс. 25 мА 3–250 мм Светлый и темный режим (LO и DO)/P-N-P Ручка регулировки Заказать
22552 42JS-D2MPA2-F4 Режим считывания: стандартный рассеянный. 10–30 В=, Макс. 25 мА 3–250 мм Светлый и темный режим (LO и DO)/P-N-P Ручка регулировки Заказать
22567 42JS-D2MPA2-Y4 Режим считывания: стандартный рассеянный. 10–30 В=, Макс. 25 мА 3–250 мм Светлый и темный режим (LO и DO)/P-N-P Ручка регулировки Заказать
22588 42JS-E1EZB1-A2 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Н/П Без регулировки Заказать
22558 42JS-E1EZB1-F4 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Н/П Без регулировки Заказать
22573 42JS-E1EZB1-Y4 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Н/П Без регулировки Заказать
22585 42JS-E2EZB1-A2 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Н/П Без регулировки Заказать
22555 42JS-E2EZB1-F4 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Н/П Без регулировки Заказать
22570 42JS-E2EZB1-Y4 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Н/П Без регулировки Заказать
22578 42JS-P2MNA2-A2 Режим считывания: поляризованный ретроотражательный. 10–30 В=, Макс. 25 мА 0,025–3,5 м Светлый и темный режим (LO и DO)/N-P-N Ручка регулировки Заказать
22548 42JS-P2MNA2-F4 Режим считывания: поляризованный ретроотражательный. 10–30 В=, Макс. 25 мА 0,025–3,5 м Светлый и темный режим (LO и DO)/N-P-N Ручка регулировки Заказать
22563 42JS-P2MNA2-Y4 Режим считывания: поляризованный ретроотражательный. 10–30 В=, Макс. 25 мА 0,025–3,5 м Светлый и темный режим (LO и DO)/N-P-N Ручка регулировки Заказать
22576 42JS-P2MNB1-A2 Режим считывания: поляризованный ретроотражательный. 10–30 В=, Макс. 25 мА 0,025–3,5 м Светлый и темный режим (LO и DO)/N-P-N Без регулировки Заказать
22546 42JS-P2MNB1-F4 Режим считывания: поляризованный ретроотражательный. 10–30 В=, Макс. 25 мА 0,025–3,5 м Светлый и темный режим (LO и DO)/N-P-N Без регулировки Заказать
22561 42JS-P2MNB1-Y4 Режим считывания: поляризованный ретроотражательный. 10–30 В=, Макс. 25 мА 0,025–3,5 м Светлый и темный режим (LO и DO)/N-P-N Без регулировки Заказать
22579 42JS-P2MPA2-A2 Режим считывания: поляризованный ретроотражательный. 10–30 В=, Макс. 25 мА 0,025–3,5 м Светлый и темный режим (LO и DO)/P-N-P Ручка регулировки Заказать
22549 42JS-P2MPA2-F4 Режим считывания: поляризованный ретроотражательный. 10–30 В=, Макс. 25 мА 0,025–3,5 м Светлый и темный режим (LO и DO)/P-N-P Ручка регулировки Заказать
22564 42JS-P2MPA2-Y4 Режим считывания: поляризованный ретроотражательный. 10–30 В=, Макс. 25 мА 0,025–3,5 м Светлый и темный режим (LO и DO)/P-N-P Ручка регулировки Заказать
22577 42JS-P2MPB1-A2 Режим считывания: поляризованный ретроотражательный. 10–30 В=, Макс. 25 мА 0,025–3,5 м Светлый и темный режим (LO и DO)/P-N-P Без регулировки Заказать
22547 42JS-P2MPB1-F4 Режим считывания: поляризованный ретроотражательный. 10–30 В=, Макс. 25 мА 0,025–3,5 м Светлый и темный режим (LO и DO)/P-N-P Без регулировки Заказать
22562 42JS-P2MPB1-Y4 Режим считывания: поляризованный ретроотражательный. 10–30 В=, Макс. 25 мА 0,025–3,5 м Светлый и темный режим (LO и DO)/P-N-P Без регулировки Заказать
22586 42JS-R9MNA1-A2 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Светлый и темный режим (LO и DO)/N-P-N Ручка регулировки Заказать
22556 42JS-R9MNA1-F4 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Светлый и темный режим (LO и DO)/N-P-N Ручка регулировки Заказать
22571 42JS-R9MNA1-Y4 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Светлый и темный режим (LO и DO)/N-P-N Ручка регулировки Заказать
22589 42JS-R9MNA2-A2 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Светлый и темный режим (LO и DO)/N-P-N Ручка регулировки Заказать
22559 42JS-R9MNA2-F4 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Светлый и темный режим (LO и DO)/N-P-N Ручка регулировки Заказать
22574 42JS-R9MNA2-Y4 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Светлый и темный режим (LO и DO)/N-P-N Ручка регулировки Заказать
22587 42JS-R9MPA1-A2 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Светлый и темный режим (LO и DO)/P-N-P Ручка регулировки Заказать
22557 42JS-R9MPA1-F4 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Светлый и темный режим (LO и DO)/P-N-P Ручка регулировки Заказать
22572 42JS-R9MPA1-Y4 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Светлый и темный режим (LO и DO)/P-N-P Ручка регулировки Заказать
22590 42JS-R9MPA2-A2 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Светлый и темный режим (LO и DO)/P-N-P Ручка регулировки Заказать
22560 42JS-R9MPA2-F4 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Светлый и темный режим (LO и DO)/P-N-P Ручка регулировки Заказать
22575 42JS-R9MPA2-Y4 Режим считывания: передаваемый луч. 10–30 В=, Макс. 25 мА 10 м Светлый и темный режим (LO и DO)/P-N-P Ручка регулировки Заказать
159182 42JT-B2LAT1-P4 Режим считывания: подавление на заднем плане. 1 ... 180 мм (0.04 ... 7.1 дюйма) Авто PNP или NPN Кнопку Teach - Заказать
159183 42JT-B2LAT2-P4 Режим считывания: подавление на заднем плане. 3 ... 400 мм (0.12 ... 15.75 дюйма) Авто PNP или NPN Кнопку Teach - Заказать
159184 42JT-B8LAT1-P4 Режим считывания: подавление на заднем плане. 4 ... 120 мм (0.16 ... 4.72 дюйма) Авто PNP или NPN Кнопку Teach - Заказать
159176 42JT-C2LAT1-P4 Режим считывания: Обнаружение прозрачных объектов. 2 м (6,6 футов) ?  Авто PNP или NPN Кнопку Teach - Заказать
159178 42JT-D2LAT1-P4 Режим считывания: Диффузный 3 ... 800 мм (0,12 ... 31,5 дюйма) Авто PNP или NPN Кнопку Teach - Заказать
159179 42JT-D8LAT1-P4 Режим считывания: Диффузный 5 ... 250 мм (0.20 ... 9.84 дюйма) Авто PNP или NPN Кнопку Teach - Заказать
159186 42JT-E2EZB1-P4 Передаваемый сигнал (излучатель и приемник продается отдельно) 13 м (42,65 футов) Не Доступно Нет регулировки - Заказать
159188 42JT-E8EZB1-P4 Передаваемый сигнал (излучатель и приемник продается отдельно) 18 м (59,05 футов) Не Доступно Нет регулировки - Заказать
159185 42JT-F5LET1-P4 Цветной значок 12 мм (0,47 дюйма) ± 2,5 мм PNP или NPN (двухтактный) Кнопку Teach - Заказать
159174 42JT-P2LAT1-P4 Режим считывания: поляризованный ретроотражательный. 0,1 ... 6 м (0,33 ... 19,7 м) ¦  Авто PNP или NPN Кнопку Teach - Заказать
159175 42JT-P8LAT1-P4 Режим считывания: поляризованный ретроотражательный. 0,05 ... 13 м (0,16 ... 42,7 м) ?  Авто PNP или NPN Кнопку Teach - Заказать
159189 42JT-R8LAT1-P4 Передаваемый сигнал (излучатель и приемник продается отдельно) 18 м (59,05 футов) Авто PNP или NPN Кнопку Teach - Заказать
159187 42JT-R9LAT1-P4 Передаваемый сигнал (излучатель и приемник продается отдельно) 13 м (42,65 футов) Авто PNP или NPN Научите кнопку - Заказать
;
