280 3-фазная схема питания шнуров и шнуры - магистральный кабель

Магистральные кабели Трехфазное питание

Cordset - кабель с разъемом "папа" или "мама" на одном конце.

PathCord - кабель с разъемом "папа" или "мама" на каждом конце

Особенности:
  • Включенный в список в UL 2237 для использования в двигатель электроцепей за NFPA 79
  • Одна часть литой дизайн, M35 соединение
  • Может быть использован в качестве кабеля ответвления на 25 A Номинальное ArmorStart распределенного контроллера двигателя или при желании минимизировать напряжение падает на протяженных кабельных трасс

Примечание:
‡ исполнение из нержавеющей стали могут быть заказаны, добавив S к кошке. нет. (Пример:. Кат № 280 S -PWRM35A-М *)

⋆ Заменить символ с кодом из таблицы ниже, что представляет Длина лучшего.

Ноги 1.62 3.3 4.9 6.5 8.1 9.8 13.1 19.7 26.2 32.8 39.4 45.9
Метров 0.5 1 1.5 2 2.5 3 4 6 8 10 12 14
Код 05 1 015 2 025 3 4 6 8 10 12 14
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Технические условия

Сертификаты В UL файл № E318496, Руководство PVVA
Соответствие стандартам UL 2237
Механический
Стяжная гайка Черный анодированный алюминий
Жилье Черный ПВХ
Вставить Черный ПВХ
Диаметр кабеля 0,775 дюйма + / - 0,12 дюйма (19,68 мм + / - 0,5 мм) с четырьмя 10 AWG проводников
Электрический
Связи Медный сплав с золотом над никелевым покрытием
Кабель Черный ПВХ, двойной показатель УЛ TC / открытой электропроводки и STOOW
Кабель Рейтинг 600V AC / DC
Рейтинг Ассамблея 600V @ 25 А
Короткое замыкание Номинальный ток ( ПКАП ) Автоматический выключатель: Подходит для использования на сетях, обеспечивающих не более 65000 RMS симметричный ток на максимум 480 В переменного тока, когда защищены. Выключатель 140U-Н рама, без оценки более 480В, 100 А и максимальным прерывая 65000 RMS симметричный ток. Предохранитель: Подходит для использования на сетях, обеспечивающих не более 65000 RMS симметричный ток на максимум 600В переменного тока, когда защищены CC, J, и Т класса предохранители.

Окружающей среды
Тип корпуса Рейтинг IP67, NEMA 4 и 6P; 1200 фунтов на квадратный дюйм сноса
Рабочая температура UL тип TC 600V 90 ° C Сухой 75 ° C Мокрый, Exposed Run (ER) или МТЗ 600V 90 ° C или STOOW 105 ° C 600В - CSA STOOW 600V FT2
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Приблизительные размеры
Размеры указаны в миллиметрах (дюйма). Иллюстрации выполнены не в масштабе.

Увеличить - 280_trnkcablefemstr_dim

Увеличить - 280_trnkcablefem90_dim

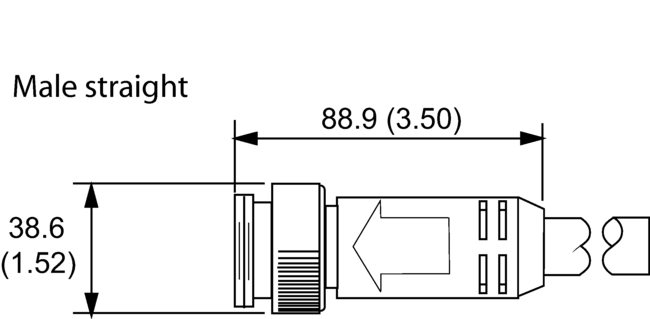

Увеличить - 280_trnkcablemalstr_dim

Увеличить - 280_trnkcablemal90_dim

Увеличить - 280_cordset
Пример Cordset

Увеличить - 280_patchcord
Пример Patchcord

Распиновка и Цветовой код

  Лицо Посмотреть выводов
4-контактный
Увеличить - 4-Pin_Female_ (1 слот) _C_RT_Pin выезда Увеличить - 4-Pin_Male_ (1 слот) _C_RT_Pin выезда
Гнездовой Штыревой
Цветовой код 1 Черный
2 зеленый / желтый Расширенная PIN
3 Красный
4 Белый

Код Артикул Описание Заказать
171871 280-PWRM35A-М  С патчкордами прямо гнездовой прямо штыревой; 4- контактный; Напряж. 10 AWG, 600 В, 25 А Заказать
171872 280-PWRM35B-М  С патчкордами угловой гнездовой прямо штыревой; 4- контактный; Напряж. 10 AWG, 600 В, 25 А Заказать
171873 280-PWRM35C-М  С патчкордами прямо гнездовой угловой штыревой; 4- контактный; Напряж. 10 AWG, 600 В, 25 А Заказать
171874 280-PWRM35D-М  С патчкордами угловой гнездовой угловой штыревой; 4- контактный; Напряж. 10 AWG, 600 В, 25 А Заказать
171867 280-PWRM35E-М Прямо гнездовой; 4-контактный кабель, Напряж. 10 AWG, 600 В, 25 А Заказать
171868 280-PWRM35F-М  Угловой гнездовой; 4-контактный кабель, Напряж. 10 AWG, 600 В, 25 А Заказать
171869 280-PWRM35G-М Основной штыревой; 4-контактный кабель, Напряж. 10 AWG, 600 В, 25 А Заказать
171870 280-PWRM35H-М Угловой штыревой; 4-контактный кабель, Напряж. 10 AWG, 600 В, 25 А Заказать
