280 3-фазное питание Тис Редуктор - 4-полюсный

Тройники и редукторы Трехфазное питание
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Описание
  • Тройник – подключается к линии с одним отводом для соединения с быстроразъемными коннекторами
  • Тройник-редуктор – подключается к линии с одним отводом (мини) для соединения с быстроразъемным коннектором
  • Редуктор – соединяет быстроразъемный штыревый разъем с миниатюрной гнездовой частью разъема
Конструктивные особенности
  • Рассчитаны на параллельные цепи двигателей
  •  Магистральный тройник, редукторный тройник и редуктор
  • 4-контактные разъемы

Номинальное напряжение  600 В

Размеры разъема
  • Магистральный тройник: 108x73,6 мм
  • Редукторный тройник: 108x65,5 мм
  • Редуктор: 112,5x38,1 мм



Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Распиновка и Цветовой код

  Цветовой код Лицо Посмотреть выводов
4-контактный
M35 Разъем M22 Разъем
Магистральные Tee: 25 A Увеличить - 4-Pin_Female_ (1 слот) _C_ST_Pin выезда Увеличить - 4-Pin_Male_ (1 слот) _C_ST_Pin выезда
Гнездовой Штыревой
1 Черный
2 зеленый / желтый Расширенная PIN
3 Красный
4 Белый
Снижение Tee:
Магистральные 25 / Drop 15
B Увеличить - 4-Pin_Female_ (1 слот) _C_ST_Pin выезда Увеличить - 4-Pin_Male_ (1 слот) _C_ST_Pin выезда Увеличить - Мини 4-контактный разъем A_ST_Pinout
Гнездовой Штыревой Гнездовой
1 Черный
2 зеленый / желтый Расширенная PIN
3 Красный
4 Белый
1 Черный
2 Белый
3 Красный
4 зеленый / желтый Расширенная PIN
Редуктор:
Магистральные 25 / Drop 15
С Увеличить - 4-Pin_Male_ (1 слот) _C_ST_Pin выезда Увеличить - Мини 4-контактный разъем A_ST_Pinout
Штыревой Гнездовой
1 Черный
2 зеленый / желтый Расширенная PIN
3 Красный
4 Белый
1 Черный
2 Белый
3 Красный
4 зеленый / желтый Расширенная PIN
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Приблизительные размеры

Размеры указаны в миллиметрах (дюйма). Иллюстрации выполнены не в масштабе.

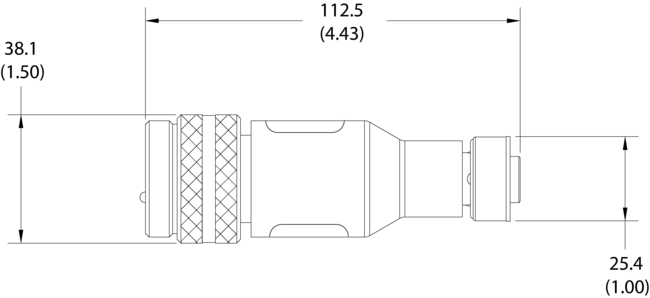

Редуктор
Увеличить - 280_red_dim


Увеличить - 280_red_wirdiag

Мощность Tee

Увеличить - 280_pwrtee_keyway

Увеличить - 280_pwrtee_dim

Увеличить - 280_pwrtee_wirdiag

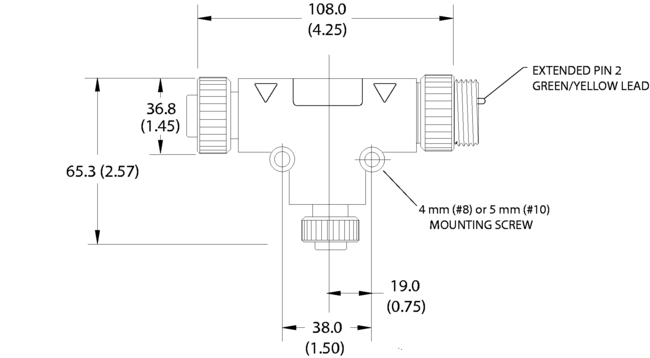

Мощность Tee - Снижение показателя

Увеличить - 280_redtee_keyway

Увеличить - 280_redtee_dim

Увеличить - 280_redtee_wirdiag
Код Артикул Описание Заказать
171888 280- S RA35 M35, 3-фазный переходник, 4-полюсный; напряж. 15А; С нержавеющей стали Заказать
171887 280-RA35 M35, 3-фазный переходник, 4-полюсный; напряж. 15А Заказать
171885 280-RT35 M35, 3-фазное питание Tee Сокращение падение М22, 4-полюсный; напряж. Trunk 25 A/Drop 15 A Заказать
171886 280-S RT35 M35, 3-фазное питание Tee Сокращение падение М22, 4-полюсный; напряж. Trunk 25 A/Drop 15 A; С нержавеющей стали Заказать
171884 280-S T35 M35, 3-фазное питание Ти, 4-полюсный; напряж. 25 A; С нержавеющей стали Заказать
171883 280-T35 M35, 3-фазное питание Ти, 4-полюсный; напряж. 25 A Заказать
