190/191 Пускатели производства Allen-Bradley

Eco Starter with 100-K Miniature Contactor
  • Eco Starter with 100-K Miniature Contactor
  • Eco Starter with 100-C IEC Contactor

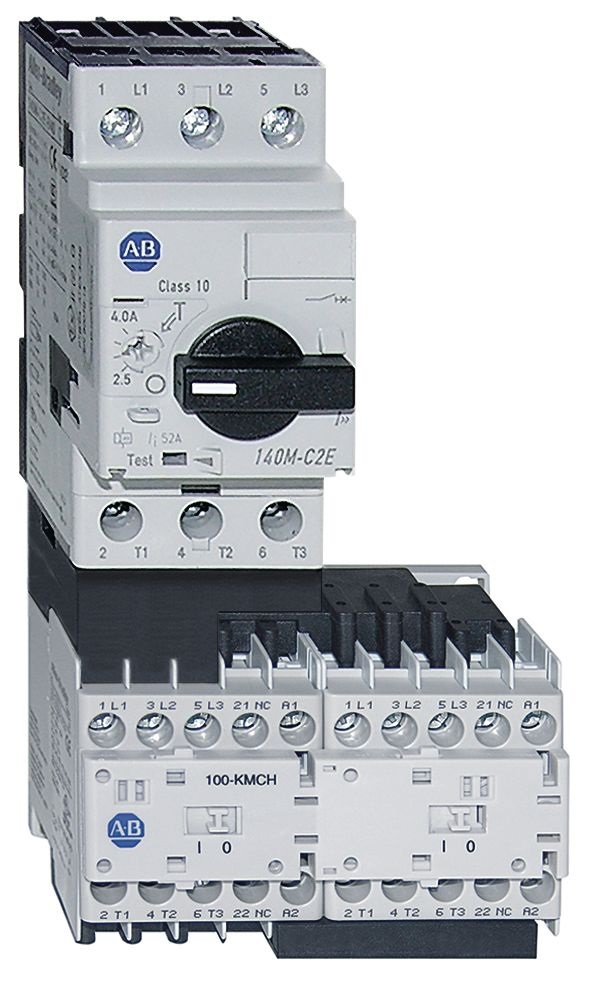

  • Reversing Eco Starter with 100-K Miniature Contactor

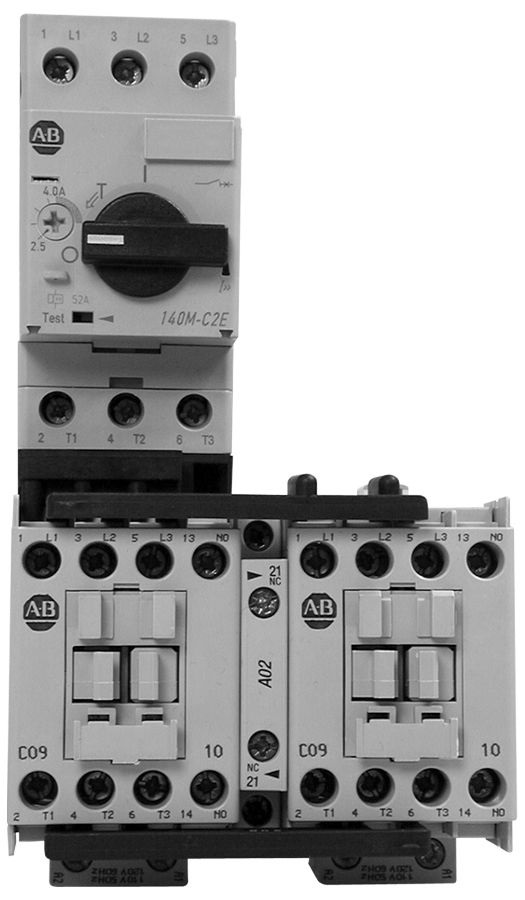

  • Reversing Eco Starter with 100-C IEC Contactor
  • Compact Combination Starter (25 A)
  • Compact Combination Starter (45 A)

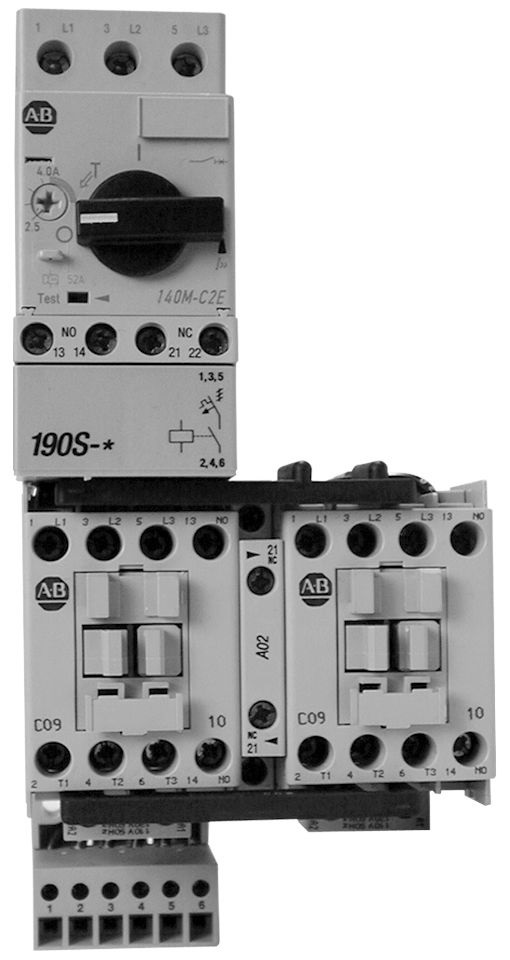

  • Reversing Compact Combination Starter (25 A)
Пускатели 190/191
Особенности:
  • Рабочие токи: 0,1...25 A;
  • Мощность: 11 kW при 400 V;
  • Защита от перегрузки: класс расцепления 10;
  • Монтаж на панели;
Соответствие стандартам

IEC / EN 60947-1, -2, -4-1, -5
IEC / EN 60204-1
CSA 22.2, № 14
UL 508


Сертификаты

CULUS зарегистрировано (файл № E125316, руководство NKJH, NKJH7)

Маркировка CE

Ваш заказ должен включать: кат. № выранного стартера и, при необходимости, кат. №. других принадлежностей.


  Eco Starter with 100-K Miniature Contactor Eco Starter with 100-C IEC Contactor Reversing Eco Starter with 100-K Miniature Contactor Reversing Eco Starter with 100-C IEC Contactor Compact Combination Starter (25 A) Compact Combination Starter (45 A) Reversing Compact Combination Starter (25 A)
  Eco Starter с
100-K Миниатюрные
контакторы		 Eco Starter с
100-C IEC
Контактор		 Реверсивный Eco
Starter с
100-K Миниатюрные
контакторы		 Реверсивный Eco
Starter с
100-C IEC
Контактор		 Компактная
комбинация
Starter (25)		 Компактная
комбинация
Starter (45)		 Реверсивный
Компактная
комбинация
Starter (25)
Катушек переменного тока ü ü ü ü ü ü ü
Катушки DC ü 24V DC только ü 24V DC только ü ü 24V DC только
Соответствие стандартам См. Соответствие стандартам
Включенный в список CULUS
CE ü ü ü ü ü ü ü
IEC 60947 ü ü ü ü ü ü ü
Тип 2
Координация		 См. стр. IEC тип 1 и тип 2 коротких замыканий координации и IEC тип 1 и тип 2 коротких замыканий координации
Компоненты 140M-C 140M-C,-D 140M-C 140M-C,-D 140M-C,-D 140M-F 140M-C,-D
MPCB
Контактор 100-K 100-C 104-K 104-C 100-C 100-C 104-C



Примеры, приведенные в этом разделе, в справочных целях. Это основное объяснение не должна быть использована для выбора продукта, не все комбинации будут предъявить действительный номер по каталогу.

190S – A N D 2 – C A16 C – TE
a    b c d e    f g h    i



a    b    c    d
Bulletin Number Contactor Size Style AC Coil Voltage
Code Description Code Description Code Description Code Description
190S DOL starter with MPCB A 100-C09 N Open Style — Screw mount (4), 35 mm top hat rail mount (2) or 75 mm top hat rail mount (1) Q 12V AC, 60 Hz
191S Rev. starter with MPCB B 100-C12   R 12V AC, 50 Hz
  C 100-C16 J 24V AC, 60 Hz
D 100-C23 K 24V AC, 50 Hz
E 100-C30 KJ 24V AC, 50/60 Hz
F 100-C37 V 32V AC, 50 Hz/36V AC, 60 Hz
G 100-C43 W 36V AC, 50 Hz
  X 42V AC, 50 Hz/48V AC, 60 Hz
Y 48V AC, 50 Hz
KY 48V AC, 50/60 Hz
KP 100V AC, 50 Hz/100...110V AC, 60 Hz
D 110V AC, 50 Hz/120V AC, 60 Hz
KD 100V AC, 50/60 Hz
P 120V AC, 50 Hz
KL 200…230V AC, 50/60 Hz
H 120V AC, 50 Hz
L 208…240V AC, 60 Hz
A 220V AC, 50 Hz/240V AC, 60 Hz
F 220…230V AC, 50 Hz
KF 230V AC, 50/60 Hz
VA 230…240V AC, 50 Hz
T 240V AC, 50 Hz/277V AC, 60 Hz
E 380V AC, 60 Hz
N 380…400V AC, 50 Hz/440V AC, 60 Hz
KN 400V AC, 50/60 Hz
G 400…415V AC, 50 Hz
B 440V AC, 50 Hz/480V AC, 60 Hz
M 500V AC, 50 Hz
C 550V AC, 50 Hz/600V AC, 60Hz

d, continued    e    f    g
DC Coil Voltage (Bul. 190S only) Contactor Aux. Contacts Circuit Breaker Frame Size Circuit Breaker Current Range
Code Description Code Description Code Description Code Description
ZR 6…12V DC 2 1 N.O. (Bul. 190S only) C C-Frame A16 0.1…0.16 A
ZQ 12V DC 3 1 N.O. + 1 N.C. (Bul. 191S and 190S, contactor sizes E…G only) D D-Frame A25 0.16…0.25 A
ZJ 24V DC   F F-Frame A40 0.25…0.4 A
DJ 24V DC with diode   A63 0.4…0.63 A
EJ 24V DC electronic⋆  B10 0.63…1.0 A
ZW 36V DC B16 1.0…1.6 A
ZY 48V DC B25 1.6…2.5 A
ZZ 60V DC B40 2.5…4 A
ZB 64V DC B63 4…6.3 A
ZG 72V DC C10 6.3…10.0 A
ZE 80V DC C16 10…16 A
ZD 110V DC C20 16…20 A
ZP 115V DC C25 20…25 A
ZS 125V DC C32 25…32 A
ZA 220V DC C45 32…45 A
ZF 230V DC
ZT 250V DC
⋆ Also available for Bulletin 191S

h    i
Circuit Breaker Aux. and Trip Contacts for 140M Modifications, Accessories
Bottom Front Circuit Breaker Accessories
Code Description Code Description
C 1 N.O. + 1 N.C. Aux. Contact TE Spacer Module
D 2 N.O. Aux. Contact KN Lockable Twist Knob, Black
R 1 N.O. (SC+OL) + 1 N.C. Aux. Contact KY Lockable Twist Knob, Red/Yellow
S 1 N.O. (SC+OL) + 1 N.O. Aux. Contact Additional CB Auxiliaries (Side Mount)
  Code Description
A02 2 N.C.
A20 2 N.O.
A11 1 N.O. + 1 N.C.
Additional CB Trip Contacts (Side Mount)
Code Description
R00 1 N.O. Thermal-Mag + 1 N.O. Mag Only
R01 1 N.O. Thermal-Mag + 1 N.C. Mag Only
R10 1 N.C. Thermal-Mag + 1 N.O. Mag Only
R11 1 N.C. Thermal-Mag + 1 N.C. Mag Only
M11 1 N.O. Mag Only + 1 N.C. Mag Only
Coil Accessories
Code Description
JE Electronic Interface(s)
D Surge Suppressor Diode
R Surge Suppressor RC
V Surge Suppressor Varistor
Additional Contactor Auxiliaries (Side Mount)
Code Description
S01 1 N.C.
S10 1 N.O.
S11 1 N.O. + 1 N.C.
S20 2 N.O.
Additional Contactor Auxiliaries (Front Mount)
Code Description
F11 1 N.O. + 1 N.C.
F20 2 N.O.
F22 2 N.O. + 2 N.C.






Примеры, приведенные в этом разделе, в справочных целях. Это основное объяснение не должна быть использована для выбора продукта, не все комбинации будут предъявить действительный номер по каталогу.


190E – A N D 2 – C A16    X – TE
a    b c d e    f g    h    i
a    b    c    d
Bulletin Number Contactor Size Style AC Coil Voltage for Contactor Sizes A…D
Code Description Code Description Code Description Code Description
190E DOL starter with MPCB A 100-C09 N Open Style — 35 mm top hat rail mount (1) Q 12V AC, 60 Hz
191E Rev. starter with MPCB B 100-C12   R 12V AC, 50 Hz
  C 100-C16 J 24V AC, 60 Hz
D 100-C23 K 24V AC, 50 Hz
KM 100-K09 KJ 24V AC, 50/60 Hz
KN 100-K09 V 32V AC, 50 Hz/36V AC, 60 Hz
KP 100-K12 W 36V AC, 50 Hz
  X 42V AC, 50 Hz/48V AC, 60 Hz
Y 48V AC, 50 Hz
KY 48V AC, 50/60 Hz
KP 100V AC, 50 Hz/100...110V AC, 60 Hz
D 110V AC, 50 Hz/120V AC, 60 Hz
KD 100V AC, 50/60 Hz
P 120V AC, 50 Hz
KL 200…230V AC, 50/60 Hz
H 120V AC, 50 Hz
L 208…240V AC, 60 Hz
A 220V AC, 50 Hz/240V AC, 60 Hz
F 220…230V AC, 50 Hz
KF 230V AC, 50/60 Hz
VA 230…240V AC, 50 Hz
T 240V AC, 50 Hz/277V AC, 60 Hz
E 380V AC, 60 Hz
N 380…400V AC, 50 Hz/440V AC, 60 Hz
KN 400V AC, 50/60 Hz
G 400…415V AC, 50 Hz
B 440V AC, 50 Hz/480V AC, 60 Hz
M 500V AC, 50 Hz
C 550V AC, 50 Hz/600V AC, 60Hz

d, continued    e    f    g
DC Coil Voltage for Contactor Sizes A…D Contactor Aux. Contacts Circuit Breaker Frame Size Circuit Breaker Current Range
Code Description Code Description Code Description Code Description
EJ 24V DC electronic 1 1 N.C. (Bul. 190E or 191E KM…KP) C C-Frame A16 0.1…0.16 A
AC Coil Voltage for Contactor Sizes KM…KP 2 1 N.O. (Bul. 190E or 191E KM…KP) D D-Frame A25 0.16…0.25 A
Code Description 3 1 N.O. + 1 N.C. (191E A…D)   A40 0.25…0.4 A
KJ 24V AC, 50/60 Hz   A63 0.4…0.63 A
D 110V AC, 50 Hz/120V AC, 60 Hz B10 0.63…1.0 A
KF 230V AC, 50/60 Hz B16 1.0…1.6 A
KA 240V AC, 50/60 Hz B25 1.6…2.5 A
KN 400V AC, 50/60 Hz B40 2.5…4 A
B 440V AC, 50 Hz/480V AC, 60 Hz B63 4…6.3 A
VC 525V AC, 50 Hz/600V AC, 60 Hz C10 6.3…10.0 A
DC Coil Voltage for Contactor Sizes KM…KP C16 10…16 A
Code Description C20 16…20 A
ZQ 12V DC C25 20…25 A
ZJ 24V DC
DJ 24V DC with integrated diode
ZD 110V DC
ZS 125V DC
ZA 220V DC
ZT 250V DC

h    i
Circuit Breaker Aux. and Trip Contacts for 140M Modifications, Accessories
Bottom Front Circuit Breaker Accessories
Code Description Code Description
X Without Aux. Trip Contact TE Spacer Module
A 1 N.C. Aux. Contact KN Lockable Twist Knob, Black
B 1 N.O. Aux. Contact KY Lockable Twist Knob, Red/Yellow
C 1 N.O. + 1 N.C. Aux. Contact Additional CB Auxiliaries (Side Mount)
D 2 N.O. Aux. Contact Code Description
R 1 N.O. (SC+OL) + 1 N.C. Aux. Contact A02 2 N.C.
S 1 N.O. (SC+OL) + 1 N.O. Aux. Contact A20 2 N.O.
  A11 1 N.O. + 1 N.C.
Additional CB Trip Contacts (Side Mount)
Code Description
R00 1 N.O. Thermal-Mag + 1 N.O. Mag Only
R01 1 N.O. Thermal-Mag + 1 N.C. Mag Only
R10 1 N.C. Thermal-Mag + 1 N.O. Mag Only
R11 1 N.C. Thermal-Mag + 1 N.C. Mag Only
M11 1 N.O. Mag Only + 1 N.C. Mag Only
Coil Accessories
Code Description
JE Electronic Interface(s)
D Surge Suppressor Diode
R Surge Suppressor RC
V Surge Suppressor Varistor
Additional Contactor Auxiliaries (Side Mount)
Code Description
S01 1 N.C.
S10 1 N.O.
S11 1 N.O. + 1 N.C.
S20 2 N.O.
Additional Contactor Auxiliaries (Front Mount)
Code Description
F11 1 N.O. + 1 N.C.
F20 2 N.O.
F22 2 N.O. + 2 N.C.




;
