700-CF, 700-CRF Реле миниатюрные управляющие производства Allen-Bradley

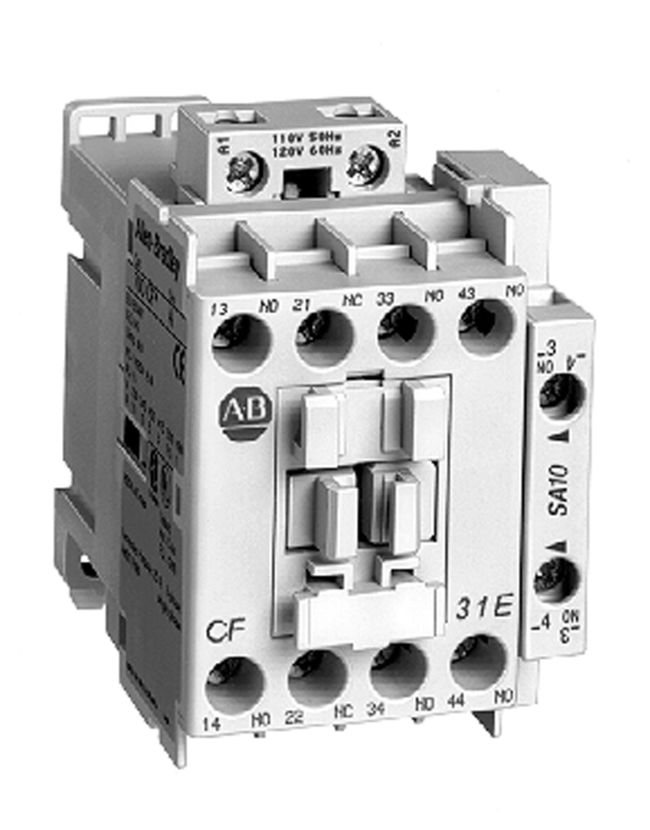

Реле 700-CF
  • Реле 700-CF

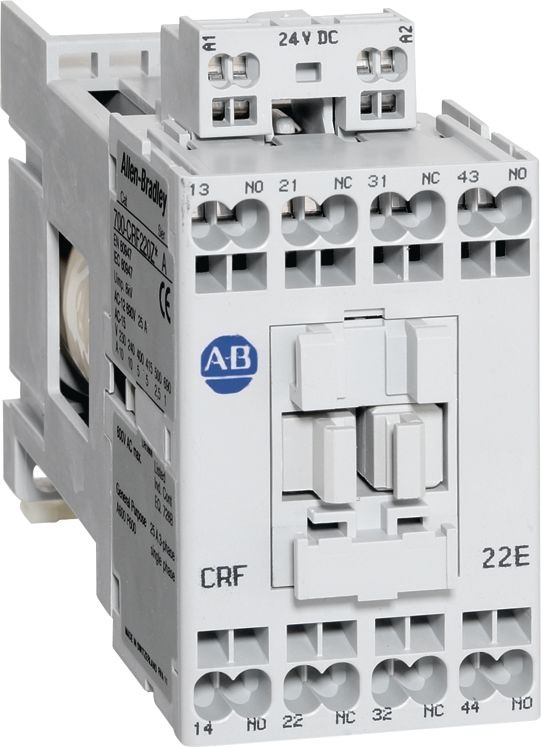

  • Реле 700-CRF
Миниатюрные управляющее реле серии 700-CF, 700-CRF.
Особенности:
  • Промышленное реле IEC (с защитой пальцев);
  • Раздвоенные контакты для сигналов низкого уровня
  • Дополнительный встроенный диод защиты катушки
  • Механически соединенные контакты;
  • Функции таймера и защелки;
  • Переключение до 690 В~/=;
  • Серия 700S-CF для предохранительных цепей;
  • Катушки 12-600 В.
Характеристики:
  • Форма контактов: 4-12 контактов, двойное размыкание;
  • Тип контактов: крестовой или вилкообразный;
  • Материал контактов: серебро, золото;
  • Минимальная нагрузка: 17 V, 10 mA (серебро), 5 V, 3mA (золото);
  • Напряжение катшуки: 12...600 V AC, 9...250 V DC;
  • Электрический срок службы: 1200000 циклов на 10 A;
  • Сертификаты: CE, cULus, CCC.
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.

4-полюсные катушеки переменного тока, напряжения (рейтинг 700-CF только)

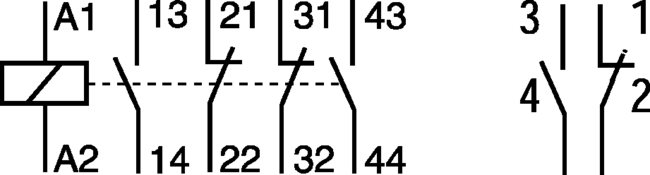

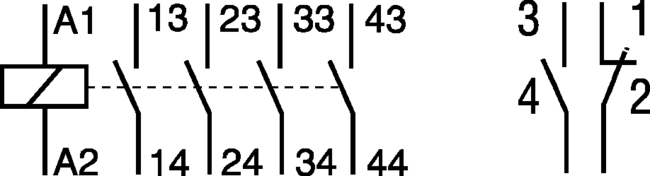

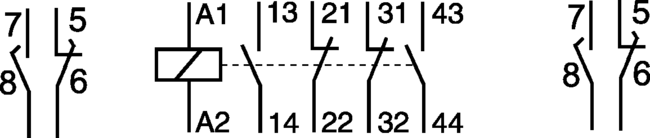

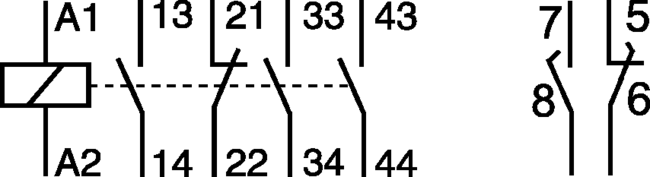

AC-12 AC-15 Диаграмма соединений Контакты Стандартный
Контакты
Кат. Номер ‡ 		 Позолоченные
Раздвоенные
Контакты
Кат. Номер ⋆ 		 Мастер
Контакты
Кат. Номер ⋆
Ith [A] Ie [A] Нажмите, чтобы увеличить - 700CF-186-2 Нажмите, чтобы увеличить - 700SCF-197-6
40 ° C 60 ° C 24/48V 120V 240V 400В 500V 600V 690 NO NC
20 20 10 10 10 6 2,5 1 1 Нажмите, чтобы увеличить - 700CF-186-4 2 2 700-CF220 Ä 700-CFB220 Ä 700-CFM220 Ä
Нажмите, чтобы увеличить - 700CF-186-5 3 1 700-CF310 Ä 700-CFB310 Ä 700-CFM310 Ä
Нажмите, чтобы увеличить - 700CF-186-6 4 0 700-CF400 Ä 700-CFB400 Ä 700-CFM400 Ä
Нажмите, чтобы увеличить - 700CF-186-7 0 4 700-CF040 Ä 700-CFB040 Ä -

⋆ Все Кат. Пп заводе снабжен.
‡ Для пружинные клеммы, вставьте R после 700-C. Пример: Кат. Номер 700 - CRF 220D.

Ä AC Напряжение катушки код

Перечисленные Кат. №. , являются неполными. Выберите код напряжения катушки из таблицы ниже, чтобы закончить Кат. Номер. Пример: Кат. Номер 700-CF220 Äстановится кат. Номер 700-CF220D для 120V, 60 Гц

[V] 12 24 32 36 42 48 100 100...
110		 110 120 127 200 200...
220		 208 208...
240		 220...
230		 230 230...
240		 240 277 347 380 380...
400		 400 400...
415		 440 480 500 550 600
50 Hz R K V W X Y KP — D P S KG L — — F — VA T — — — N — G B — M C —
60 Hz Q J — V — X — KP — D — — KG H L — — — A T I E — — — N B — — C
50/60 Hz — KJ — — — KY KP — KD — — KG KL — — KL KF — KA — — — — KN — KB — — — —

4-полюсный DC напряжение катушки (рейтинг 700-CF только)

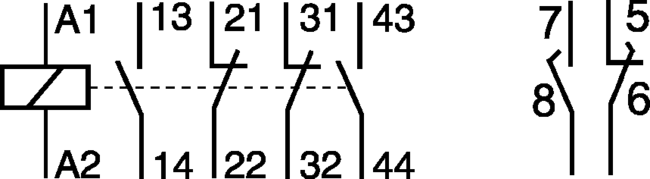

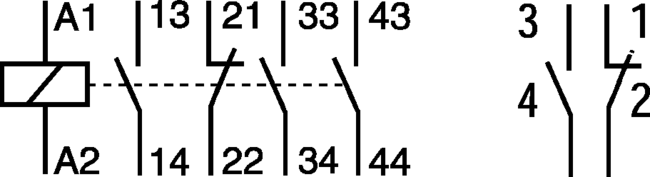

AC-12 AC-15 Диаграмма соединений Контакты Стандартный
Контакты
Кат. Номер § 		 Позолоченные
Раздвоенные
Контакты
Кат. Номер ⋆ 		 Мастер
Контакты
Кат. Номер ⋆
Ith [A] Ie [A] Нажмите, чтобы увеличить - 700CF-186-2 Нажмите, чтобы увеличить - 700SCF-197-6
40 ° C 60 ° C 24/48V 120V 240V 400В 500V 600V 690 NO NC
20 20 10 10 10 6 2,5 1 1 Нажмите, чтобы увеличить - 700CF-186-10 2 2 700-CF220 Ä 700-CFB220 Ä 700-CFM220 Ä
Нажмите, чтобы увеличить - 700CF-186-11 3 1 700-CF310 Ä 700-CFB310 Ä 700-CFM310 Ä
Нажмите, чтобы увеличить - 700CF-186-12 4 0 700-CF400 Ä 700-CFB400 Ä 700-CFM400 Ä

⋆ Все Кат. Пп заводе снабжен.
§ Для пружинные клеммы, вставьте R после 700-C. Пример: Кат. Номер 700-CRF220ZJ.


Ä DC Напряжение катушки Код ♣

Кат. №. , перечисленных является неполной. Выберите код напряжения катушки из таблицы ниже, чтобы закончить кошки. Нет. Например: Кат. Номер 700-CF220Ä становится кат. Номер 700-CF220ZJ для 24В постоянного тока

[V] 9 12 24 36 48 48...72 60 64 72 80 110 110...125 115 125 220 220...250 230 250
Standard ZR ZQ ZJ ZW ZY — ZZ ZB ZG ZE ZD — ZP ZS ZA — ZF ZT
Standard diode — — DJ — — — — — — — — — — — — — — —
Electronic with diode — EQ EJ — — EY — — — — — ED — — — EA — —

♣ When ordering DJ coil with built-in surge suppression, the DJ is not polarity sensitive. Drop out time: 14…20 ms.


6 - и 8-полюсных реле


Нажмите, чтобы увеличить - 700CFZ-1420
Кат. Номер 700-CFZ1420




Нажмите, чтобы увеличить - 700CFZ-0530
Кат. Номер 700-CFZ0530

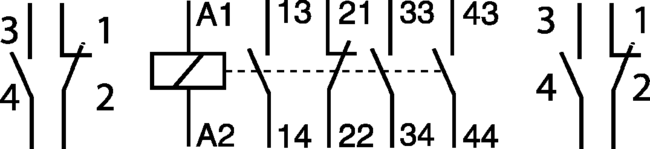

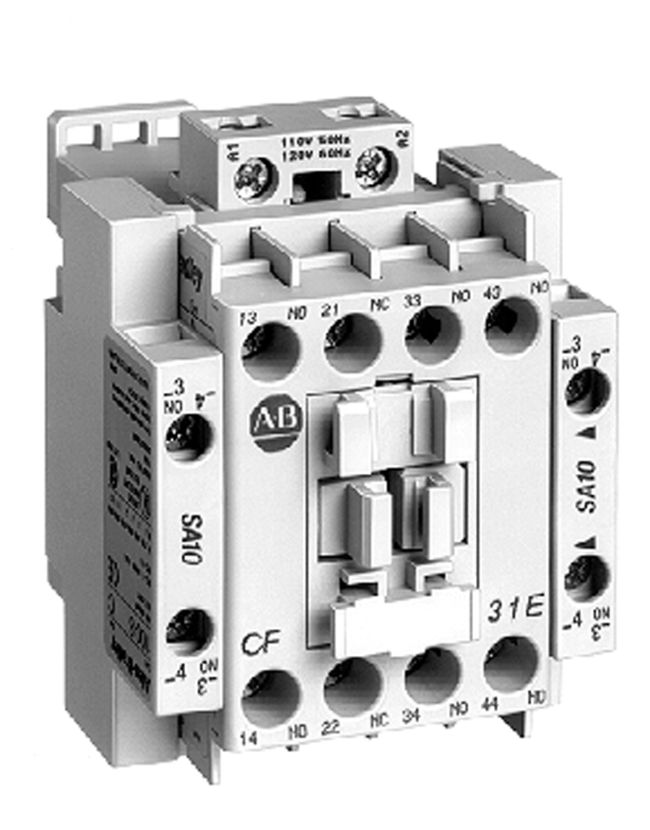

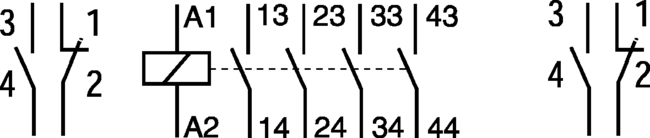

Реле управления с дублированием боковых ручных Контакты
AC-12 AC-15 Left
Aux.		 Реле
Композиция		 Right
Aux.		 Контакты Перекрытия
боковых ручных
Контакты		 Кат. №.
Ith [A] Ie [A]
  40 ° C 60 ° C 24/48V 120V 240V 400В 500V 600V 690 NO N.C. NO N.C.
Главное
реле		 20 20 10 10 10 6 2,5 1 1 Нажмите, чтобы увеличить - 700CF-187-5 4 0 1 1 700-CFZ1510 Ä
Нажмите, чтобы увеличить - 700CF-187-4 3 1 1 1 700-CFZ1420 Ä
Боковые
Контакты		 10 10 6 6 5 3 1,6 1 1 Нажмите, чтобы увеличить - 700CF-187-5 2 2 1 1 700-CFZ1330 Ä
Нажмите, чтобы увеличить - 700CF-187-6 4 0 2 2 700-CFZ2620 Ä
Нажмите, чтобы увеличить - 700CF-187-7 3 1 2 2 700-CFZ2530 Ä
Нажмите, чтобы увеличить - 700CF-187-8 2 2 2 2 700-CFZ2440 Ä

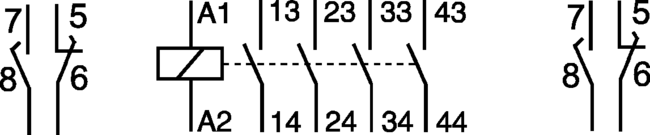

Реле управления со стандартным боковых ручных Контакты

AC-12 AC-15 Left
Aux.		 Реле
Композиция		 Right
Aux.		 Контакты Стандартный
боковых ручных
Контакты		 Кат. №.
Ith [A] Ie [A]
  40 ° C 60 ° C 24/48V 120V 240V 400В 500V 600V 690 NO N.C. NO N.C.
Главное
реле		 20 20 10 10 10 6 2,5 1 1 Нажмите, чтобы увеличить - 700CF-187-9 4 0 1 1 700-CFZ0510 Ä
Нажмите, чтобы увеличить - 700CF-187-10 3 1 1 1 700-CFZ0420 Ä
Нажмите, чтобы увеличить - 700CF-187-11 2 2 1 1 700-CFZ0330 Ä
Боковые
Контакты		 10 10 6 6 5 3 1,6 1 1 Нажмите, чтобы увеличить - 700CF-187-12 4 0 2 2 700-CFZ0620 Ä
Нажмите, чтобы увеличить - 700CF-187-13 3 1 2 2 700-CFZ0530 Ä
Нажмите, чтобы увеличить - 700CF-187-14 2 2 2 2 700-CFZ0440 Ä

⋆ Все Кат. Пп заводе хранится на складе.


Ä AC Напряжение катушки код

Кат. №. , перечисленных является неполной. Выберите код напряжения катушки из таблицы ниже, чтобы закончить кошки. Нет. Пример: Кат. Номер 700-CFZ0510Ä становится кат. Номер 700-CFZ0510F .

[V] 12 24 32 36 42 48 100 100...
110		 110 120 127 200 200...
220		 208 208...
240		 220...
230		 230 230...
240		 240 277 347 380 380...
400		 400 400...
415		 440 480 500 550 600
50 Hz R K V W X Y KP — D P S KG L — — F — VA T — — — N — G B — M C —
60 Hz Q J — V — X — KP — D — — KG H L — — — A T I E — — — N B — — C
50/60 Hz — KJ — — — KY KP — KD — — KG KL — — KL KF — KA — — — — KN — KB — — — —




Код Артикул Контактный выход Описание Напряжение Количество Заказать
19426 700-CF220DJ 2 Н.Р. + 2 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 24 В= со встроенным диодом 1 шт. Заказать
19435 700-CF220EJ 2 Н.Р. + 2 Н.З. Винтовые клеммы, стандартный вспомогательный контакт Электронная катушка 24 В= 1 шт. Заказать
19390 700-CF220KD 2 Н.Р. + 2 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 110 В 50/60 Гц 1 шт. Заказать
19399 700-CF220KF 2 Н.Р. + 2 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 230 В 50/60 Гц 1 шт. Заказать
19489 700-CF220KFM 2 Н.Р. + 2 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 230 В 50/60 Гц Упаковка 20 шт. Заказать
19372 700-CF220KJ 2 Н.Р. + 2 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 24 В 50/60 Гц 1 шт. Заказать
19408 700-CF220KN 2 Н.Р. + 2 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 400 В 50/60 Гц 1 шт. Заказать
19381 700-CF220KY 2 Н.Р. + 2 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 48 В 50/60 Гц 1 шт. Заказать
19417 700-CF220ZJ 2 Н.Р. + 2 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 24 В= 1 шт. Заказать
19427 700-CF310DJ 3 Н.Р. + 1 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 24 В= со встроенным диодом 1 шт. Заказать
19436 700-CF310EJ 3 Н.Р. + 1 Н.З. Винтовые клеммы, стандартный вспомогательный контакт Электронная катушка 24 В= 1 шт. Заказать
19391 700-CF310KD 3 Н.Р. + 1 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 110 В 50/60 Гц 1 шт. Заказать
19400 700-CF310KF 3 Н.Р. + 1 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 230 В 50/60 Гц 1 шт. Заказать
19490 700-CF310KFM 3 Н.Р. + 1 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 230 В 50/60 Гц Упаковка 20 шт. Заказать
19373 700-CF310KJ 3 Н.Р. + 1 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 24 В 50/60 Гц 1 шт. Заказать
19409 700-CF310KN 3 Н.Р. + 1 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 400 В 50/60 Гц 1 шт. Заказать
19382 700-CF310KY 3 Н.Р. + 1 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 48 В 50/60 Гц 1 шт. Заказать
19418 700-CF310ZJ 3 Н.Р. + 1 Н.З. Винтовые клеммы, стандартный вспомогательный контакт 24 В= 1 шт. Заказать
19428 700-CF400DJ 4 Н.Р. Винтовые клеммы, стандартный вспомогательный контакт 24 В= со встроенным диодом 1 шт. Заказать
19437 700-CF400EJ 4 Н.Р. Винтовые клеммы, стандартный вспомогательный контакт Электронная катушка 24 В= 1 шт. Заказать
19392 700-CF400KD 4 Н.Р. Винтовые клеммы, стандартный вспомогательный контакт 110 В 50/60 Гц 1 шт. Заказать
19401 700-CF400KF 4 Н.Р. Винтовые клеммы, стандартный вспомогательный контакт 230 В 50/60 Гц 1 шт. Заказать
19491 700-CF400KFM 4 Н.Р. Винтовые клеммы, стандартный вспомогательный контакт 230 В 50/60 Гц Упаковка 20 шт. Заказать
19374 700-CF400KJ 4 Н.Р. Винтовые клеммы, стандартный вспомогательный контакт 24 В 50/60 Гц 1 шт. Заказать
19410 700-CF400KN 4 Н.Р. Винтовые клеммы, стандартный вспомогательный контакт 400 В 50/60 Гц 1 шт. Заказать
19383 700-CF400KY 4 Н.Р. Винтовые клеммы, стандартный вспомогательный контакт 48 В 50/60 Гц 1 шт. Заказать
19419 700-CF400ZJ 4 Н.Р. Винтовые клеммы, стандартный вспомогательный контакт 24 В= 1 шт. Заказать
19432 700-CFB220DJ 2 Н.Р. + 2 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт 24 В= со встроенным диодом 1 шт. Заказать
19441 700-CFB220EJ 2 Н.Р. + 2 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт Электронная катушка 24 В= 1 шт. Заказать
19396 700-CFB220KD 2 Н.Р. + 2 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт 110 В 50/60 Гц 1 шт. Заказать
19405 700-CFB220KF 2 Н.Р. + 2 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт 230 В 50/60 Гц 1 шт. Заказать
19495 700-CFB220KFM 2 Н.Р. + 2 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт 230 В 50/60 Гц Упаковка 20 шт. Заказать
19378 700-CFB220KJ 2 Н.Р. + 2 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт 24 В 50/60 Гц 1 шт. Заказать
19414 700-CFB220KN 2 Н.Р. + 2 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт 400 В 50/60 Гц 1 шт. Заказать
19387 700-CFB220KY 2 Н.Р. + 2 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт 48 В 50/60 Гц 1 шт. Заказать
19423 700-CFB220ZJ 2 Н.Р. + 2 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт 24 В= 1 шт. Заказать
19433 700-CFB310DJ 3 Н.Р. + 1 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт 24 В= со встроенным диодом 1 шт. Заказать
19442 700-CFB310EJ 3 Н.Р. + 1 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт Электронная катушка 24 В= 1 шт. Заказать
19397 700-CFB310KD 3 Н.Р. + 1 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт 110 В 50/60 Гц 1 шт. Заказать
19406 700-CFB310KF 3 Н.Р. + 1 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт 230 В 50/60 Гц 1 шт. Заказать
19379 700-CFB310KJ 3 Н.Р. + 1 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт 24 В 50/60 Гц 1 шт. Заказать
19415 700-CFB310KN 3 Н.Р. + 1 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт 400 В 50/60 Гц 1 шт. Заказать
19388 700-CFB310KY 3 Н.Р. + 1 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт 48 В 50/60 Гц 1 шт. Заказать
19424 700-CFB310ZJ 3 Н.Р. + 1 Н.З. Винтовые клеммы, раздвоенный вспомогательный контакт 24 В= 1 шт. Заказать
19434 700-CFB400DJ 4 Н.Р. Винтовые клеммы, раздвоенный вспомогательный контакт 24 В= со встроенным диодом 1 шт. Заказать
19443 700-CFB400EJ 4 Н.Р. Винтовые клеммы, раздвоенный вспомогательный контакт Электронная катушка 24 В= 1 шт. Заказать
19398 700-CFB400KD 4 Н.Р. Винтовые клеммы, раздвоенный вспомогательный контакт 110 В 50/60 Гц 1 шт. Заказать
19407 700-CFB400KF 4 Н.Р. Винтовые клеммы, раздвоенный вспомогательный контакт 230 В 50/60 Гц 1 шт. Заказать
19380 700-CFB400KJ 4 Н.Р. Винтовые клеммы, раздвоенный вспомогательный контакт 24 В 50/60 Гц 1 шт. Заказать
19416 700-CFB400KN 4 Н.Р. Винтовые клеммы, раздвоенный вспомогательный контакт 400 В 50/60 Гц 1 шт. Заказать
19389 700-CFB400KY 4 Н.Р. Винтовые клеммы, раздвоенный вспомогательный контакт 48 В 50/60 Гц 1 шт. Заказать
19425 700-CFB400ZJ 4 Н.Р. Винтовые клеммы, раздвоенный вспомогательный контакт 24 В= 1 шт. Заказать
19429 700-CRF220DJ 2 Н.Р. + 2 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 24 В= со встроенным диодом 1 шт. Заказать
19438 700-CRF220EJ 2 Н.Р. + 2 Н.З. Пружинные зажимы, стандартный вспомогательный контакт Электронная катушка 24 В= 1 шт. Заказать
19393 700-CRF220KD 2 Н.Р. + 2 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 110 В 50/60 Гц 1 шт. Заказать
19402 700-CRF220KF 2 Н.Р. + 2 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 230 В 50/60 Гц 1 шт. Заказать
19492 700-CRF220KFM 2 Н.Р. + 2 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 230 В 50/60 Гц Упаковка 20 шт. Заказать
19375 700-CRF220KJ 2 Н.Р. + 2 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 24 В 50/60 Гц 1 шт. Заказать
19411 700-CRF220KN 2 Н.Р. + 2 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 400 В 50/60 Гц 1 шт. Заказать
19384 700-CRF220KY 2 Н.Р. + 2 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 48 В 50/60 Гц 1 шт. Заказать
19420 700-CRF220ZJ 2 Н.Р. + 2 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 24 В= 1 шт. Заказать
19430 700-CRF310DJ 3 Н.Р. + 1 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 24 В= со встроенным диодом 1 шт. Заказать
19439 700-CRF310EJ 3 Н.Р. + 1 Н.З. Пружинные зажимы, стандартный вспомогательный контакт Электронная катушка 24 В= 1 шт. Заказать
19394 700-CRF310KD 3 Н.Р. + 1 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 110 В 50/60 Гц 1 шт. Заказать
19403 700-CRF310KF 3 Н.Р. + 1 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 230 В 50/60 Гц 1 шт. Заказать
19493 700-CRF310KFM 3 Н.Р. + 1 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 230 В 50/60 Гц Упаковка 20 шт. Заказать
19376 700-CRF310KJ 3 Н.Р. + 1 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 24 В 50/60 Гц 1 шт. Заказать
19412 700-CRF310KN 3 Н.Р. + 1 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 400 В 50/60 Гц 1 шт. Заказать
19385 700-CRF310KY 3 Н.Р. + 1 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 48 В 50/60 Гц 1 шт. Заказать
19421 700-CRF310ZJ 3 Н.Р. + 1 Н.З. Пружинные зажимы, стандартный вспомогательный контакт 24 В= 1 шт. Заказать
19431 700-CRF400DJ 4 Н.Р. Пружинные зажимы, стандартный вспомогательный контакт 24 В= со встроенным диодом 1 шт. Заказать
19440 700-CRF400EJ 4 Н.Р. Пружинные зажимы, стандартный вспомогательный контакт Электронная катушка 24 В= 1 шт. Заказать
19395 700-CRF400KD 4 Н.Р. Пружинные зажимы, стандартный вспомогательный контакт 110 В 50/60 Гц 1 шт. Заказать
19404 700-CRF400KF 4 Н.Р. Пружинные зажимы, стандартный вспомогательный контакт 230 В 50/60 Гц 1 шт. Заказать
19494 700-CRF400KFM 4 Н.Р. Пружинные зажимы, стандартный вспомогательный контакт 230 В 50/60 Гц Упаковка 20 шт. Заказать
19377 700-CRF400KJ 4 Н.Р. Пружинные зажимы, стандартный вспомогательный контакт 24 В 50/60 Гц 1 шт. Заказать
19413 700-CRF400KN 4 Н.Р. Пружинные зажимы, стандартный вспомогательный контакт 400 В 50/60 Гц 1 шт. Заказать
19386 700-CRF400KY 4 Н.Р. Пружинные зажимы, стандартный вспомогательный контакт 48 В 50/60 Гц 1 шт. Заказать
19422 700-CRF400ZJ 4 Н.Р. Пружинные зажимы, стандартный вспомогательный контакт 24 В= 1 шт. Заказать
;
