700-HK Реле Slim Line

Реле 700-HK DPDT
  • Реле 700-HK DPDT
  • Реле 700-HK SPDT
Промежуточное/изолирующее реле серии  700-HK.
Особенности:
  • Номинальный ток контактов 8А/ 16 А;
  • Дополнительный индикатор;
  • Вставные лепестковые клеммы;
  • Фиксирующая клипса (в комплекте с гнездом);
  • Низкая коммутационная производительность;
  • Контрольная клавиша и кнопка ручного управления с блокировкой автоматики.
Характеристики:
  • Форма контактов: SPDT, DPDT;
  • Тип контактов: одиночный;
  • Материал контактов: AgNi, AgNi+Gold;
  • Максимальный рабочий ток под нагрузкой: 8 A (DPDT), 16 A (SPDT);
  • Количество электрических циклов: мин. 100000;
  • Серитфикаты: CE, UL, UR, CSA.
Тонкое реле линии с разъемом Quick Connect Концевые

  Описание Контакты Рейтинг Схемы Напряжение катушки Кат. Номер ⋆ ‡ §
США / Канада Международный
Нажмите, чтобы увеличить - 700-HK36A1-4_4c SPDT
1-полюсный
1 Form C
AgNi Контакты
16 Нажмите, чтобы увеличить - 700HK-98-4 Нажмите, чтобы увеличить - 700HK-98-5 6В ~ 700-HK36A06
12V AC 700-HK36A12
24 В переменного тока 700-HK36A24
120В ♣  700-HK36A1
240 В переменного тока ♣  700-HK36A2
6 В постоянного тока 700-HK36Z06
12 В постоянного тока 700-HK36Z12
24 В постоянного тока ♣  700-HK36Z24
48V DC 700-HK36Z48
700-HK SPDT Гнездо 700-HN121, 700-HN221, 700-HN223 700-HN121, 700-HN221, 700-HN223 110V DC 700-HK36Z1
Нажмите, чтобы увеличить - 700-HK32A1_4c DPDT
2-полюсный
2 Form C
AgNi Контакты
8 Нажмите, чтобы увеличить - 700HK-98-7 Нажмите, чтобы увеличить - 700HK-98-8 6В ~ 700-HK32A06
12V AC 700-HK32A12
24 В переменного тока 700-HK32A24
120В 700-HK32A1
240 В переменного тока 700-HK32A2
6 В постоянного тока 700-HK32Z06
12 В постоянного тока 700-HK32Z12
24 В постоянного тока 700-HK32Z24
48V DC 700-HK32Z48
700-HK DPDT Гнездо 700-HN122, 700-HN222, 700-HN224 700-HN122, 700-HN222, 700-HN224 110V DC 700-HK32Z1

⋆ светодиодный вариант: добавить суффикс ( -4 ) к выбранному бюллетень 700-HK реле Кат. Номер, за исключением 240 В переменного тока единиц, добавить ( -4L ).
‡ Агни Связаться с золотым напылением: Заменить "3" на "Х" в кат. Номер Например, если Кат. Номер 700-HK36A1 требуется с золотым напылением, новый номер каталога 700-HKX6A1.
§ Нажать для тест + ручное управление + LED Вариант добавляется суффикс (-3-4) к выбранному HK-700 каталожный номер реле, за исключением 240 В переменного тока единиц, добавить (-3-4L).
♣ Для высокой индуктивной, лампа накаливания, или емкостной нагрузками, заменить "3" с "M" в номере по каталогу. Доступно только в SPDT конфигурации и с 24V DC, 120V AC или 240 В переменного напряжения катушки.



Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
  Описание ПосылкаКол-во. Кат.Нет.
Нажмите, чтобы увеличить - 700SK-59-1 Винтовые клеммы Socket - панель или DIN-рейку 5-лопастной миниатюрная розетка с 10 рейтинга для использования с 1-полюсный, бюллетень 700-HK реле. Принимает вилочным наконечником проводников. Гнездо включает фиксирующего зажима. 10 700-HN121
Кат. Номер 700-HN121
Нажмите, чтобы увеличить - 700-HN221_4c Винтовые клеммы Socket - панель или DIN-рейку 5-лопастной миниатюрная розетка с 16 рейтинга для использования с 1-полюсный, бюллетень 700-HK реле. Защелки фиксаторов упакованы отдельно с розеткой. Охраняемая строительства терминала и совместимо с дополнительный подключаемый модуль аксессуаров. 10 700-HN221
Кат. Номер 700-HN221
  Пружинная клемма Socket - панель или DIN-рейку
5-лопастной миниатюрный разъем для использования с 1-полюсный, бюллетень 700-HX реле.
10 700-HN223

Нажмите, чтобы увеличить - 700HK-99-2 Винтовые клеммы Socket - панель или DIN-рейку
8-лопастной миниатюрная розетка с 5 рейтинга для использования с 2-полюсный, бюллетень 700-HK реле. Принимает вилочным наконечником проводников. Это гнездо включает в себя держатель клипа.
10 700-HN122
Кат. Номер 700-HN122
Нажмите, чтобы увеличить - 700-HN222_4c Винтовые клеммы Socket - панель или DIN-рейку
8-лопастной миниатюрная розетка с 8 рейтинг для использования с 2-полюсный, бюллетень 700-HK реле. Защелки фиксаторов упакованы отдельно с розеткой. Охраняемая строительства терминала и совместимо с дополнительный подключаемый модуль аксессуаров.
10 700-HN222
Кат. Номер 700-HN222
  Пружинная клемма Socket - панель или DIN рейку
8-лопастной миниатюрный разъем для использования с 2-полюсный бюллетень 700-HX реле.
10 700-HN224

Нажмите, чтобы увеличить - 700-HN226_r_4c_withrelay Фланец монтажный адаптер
Используется для монтажа панелей бюллетень 700-HK реле. Заказ должен быть на 10 адаптеров или кратны 10.
10 700-HN226
Кат. Номер 700-HN226
Нажмите, чтобы увеличить - 700-HN227_r_4c_withrelay Рейке 35 мм Адаптер
крепления бюллетень 700-HK реле для 35-мм рейку. Заказ должен быть на 10 адаптеров или кратны 10.
10 700-HN227
Кат. Номер 700-HN227
Нажмите, чтобы увеличить - 700-HN229_r_4c Гнездо стопорного устройства зажима и выброс рычаг
для использования с 700-HN22,-HN222, HN223-и-HN224 сокетов. Заказы должны быть на 10 клипов или кратны 10.
10 700-HN229
Кат. Номер 700-HN229




  Описание ПосылкаКол-во. Кат. Нет.
Нажмите, чтобы увеличить - 700-AV1R (правый) _sm Диодный ограничитель перенапряжения
Диапазон напряжения: 6 ... 220 В DC используется с 700-HN221, 700-HN222 розетки
10 700-ADR
Диод со светодиодной перенапряжения
Диапазон напряжения: 6 ... 24 В постоянного тока используется с 700-HN221, 700-HN222 розетки
10 700-ADL1R
Диод со светодиодной перенапряжения
Диапазон напряжения: 28 ... 60 В постоянного тока используется с 700-HN221, 700-HN222 розетки
10 700-ADL2R
Диод со светодиодной перенапряжения
Диапазон напряжения: 110 ... 220 В DC используется с 700-HN221, 700-HN222 розетки
10 700-ADL3R
Варистор со светодиодной перенапряжения
Диапазон напряжения: 6 ... 24 В переменного тока используется с 700-HN221, 700-HN222 розетки
10 700-AV1R
Варистор со светодиодной перенапряжения
Диапазон напряжения: 110 ... 240 В переменного тока использовать
с 700-HN221, 700-HN222 розетки
10 700-AV3R
RC ограничитель перенапряжения
Диапазон напряжения: 6 ... 24 В AC / DC использованы
с 700-HN221, 700-HN222 розетки
10 700-AR1
RC ограничитель перенапряжения
Диапазон напряжения: 110 ... 240 В AC / DC использованы
с 700-HN221, 700-HN222 розетки
10 700-AR2

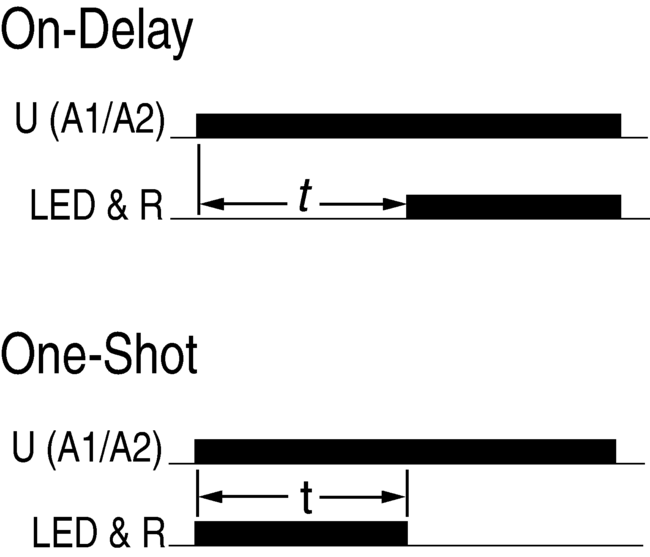

Нажмите, чтобы увеличить - 700-АТ3 (правый) _sm Сроки модуль
с задержкой или One-Shot выбирается диапазон напряжения: 12 ... 24 В AC / DC используется с сокетами, которые принимают плагин Дополнительные модули.
Нажмите, чтобы увеличить - 700HC-86-3B 1 700-АТ3
Сроки модуль
с задержкой или One-Shot выбирается диапазон напряжения: 110 ... 125 В переменного тока используются с розетками, которые принимают плагин Дополнительные модули.
700-AT3A1
Сроки модуль
с задержкой или One-Shot выбирается диапазон напряжения: 230 ... 240 В переменного тока используются с розетками, которые принимают плагин Дополнительные модули.
700-AT3A2

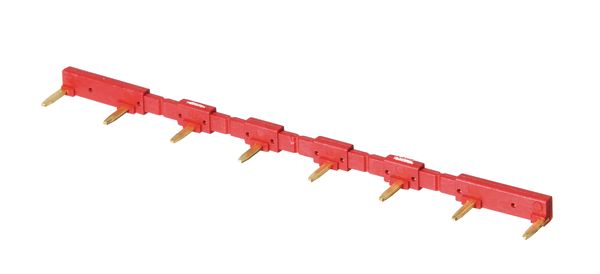

Нажмите, чтобы увеличить - 700-HN180_L_4c 8-полюсная перемычка можно обрезать до нужной длины. 10 А - 250. Используется с 700-HN221, HN222 700-сокетов. Красный 1 700-HN180R
Серый 700-HN180G
Синий 700-HN180B
Кат. Номер 700-HN180
Нажмите, чтобы увеличить - 700SA-32-4 DIN (# 3) симметричной рейке
35 х 7,5 х 1 м
10 199-DR1
Кат. № 199-DR1
  Реле оснастку Идентификация маркеров
оснастку маркеры помещаются на верхней части и крышки. Ниже приведены пустые карты.
100 1492-MS6X9
1492-MS6X12
1492-MS8X12



Примечание: розетки с пружинным зажимом, также доступны. Кат. Номер 700-HN223 для кат. Номер 700-HK36 и кот. Номер 700-HN224 для 700-HK32.

Бюллетень 700-HK Тонкое реле линии, Гнездо, и зажима стопорного Справочная таблица

Тип реле Гнездо Кат. Нет. Cat зажима стопорного. Нет.
700-HK32 700-HN122, 700-HN222, 700-HN224 При условии
700-HK36 700-HN121, 700-HN221, 700-HN223





Код Артикул Напряжение катушки Параметры Заказать
154664 700-HK32A06 6V AC DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
154666 700-HK32A1 120V AC DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
154665 700-HK32A12 12V AC DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19128 700-HK32A2 240 В~ DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19104 700-HK32A2-3-4L 240 В~ DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19127 700-HK32A24 24 В~ DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19103 700-HK32A24-3-4 24 В~ DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19097 700-HK32A24-4 24 В~ DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19098 700-HK32A2-4L 240 В~ DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
154667 700-HK32Z06 6V DC DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
154670 700-HK32Z1 110V DC Гнездо Заказать
154668 700-HK32Z12 12V DC DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19129 700-HK32Z24 24 В= DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19105 700-HK32Z24-3-4 24 В= DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19099 700-HK32Z24-4 24 В= DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
154669 700-HK32Z48 48V DC DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
154657 700-HK36A06 6V AC SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
154659 700-HK36A1 120V AC SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
154658 700-HK36A12 12V AC SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19125 700-HK36A2 240 В~ SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19101 700-HK36A2-3-4L 240 В~ SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19124 700-HK36A24 24 В~ SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19100 700-HK36A24-3-4 24 В~ SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19094 700-HK36A24-4 24 В~ SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19095 700-HK36A2-4L 240 В~ SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
154660 700-HK36Z06 6V DC SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
154663 700-HK36Z1 110V DC Гнездо Заказать
154661 700-HK36Z12 12V DC SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19126 700-HK36Z24 24 В= SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19102 700-HK36Z24-3-4 24 В= SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19096 700-HK36Z24-4 24 В= SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
154662 700-HK36Z48 48V DC SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19110 700-HKX2A2 240 В~ DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19122 700-HKX2A2-3-4L 240 В~ DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19109 700-HKX2A24 24 В~ DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19121 700-HKX2A24-3-4 24 В~ DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19115 700-HKX2A24-4 24 В~ DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19116 700-HKX2A2-4L 240 В~ DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19111 700-HKX2Z24 24 В= DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19123 700-HKX2Z24-3-4 24 В= DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19117 700-HKX2Z24-4 24 В= DPDT 2-контактный, 2 C-образных, Контакты AgNi Заказать
19107 700-HKX6A2 240 В~ SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19119 700-HKX6A2-3-4L 240 В~ SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19106 700-HKX6A24 24 В~ SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19118 700-HKX6A24-3-4 24 В~ SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19112 700-HKX6A24-4 24 В~ SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19113 700-HKX6A2-4L 240 В~ SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19108 700-HKX6Z24 24 В= SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19120 700-HKX6Z24-3-4 24 В= SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
19114 700-HKX6Z24-4 24 В= SPDT 1-контактный, 1 C-образный, Контакты AgNi Заказать
