700-HP Реле штырьковые производства Allen-Bradley

Реле 700-HP

Реле штырьковые 700-HP (PCB).

Особенности:
  • Номинальный ток контактов - 8 А;
  • "Штырьковый" монтаж на печатную плату;
  • Расстояние между контактами 5 мм.
Характеристики:
  • Формы контактов: DPDT;
  • Тип контактов: одиночный;
  • Материал контактов: AgNi, AgNi + золото;
  • Максимальный рабочий ток при резистивной нагрузке: 8 А;
  • Электрический срок службы: не менее 100000 циклов;
  • Сертификаты: CE, cULus, cURus, CSA, Lloyds.

Slim Line Relay with "PIN Style" Terminations

  Description Contact Rating Wiring Diagrams Coil Voltage Package Quantity Cat. No.
U.S./Canada International
Click to enlarge - 700-HP32_GS DPDT
2-Pole
2 Form C
AgNi + Au
Gold Plated
Contacts		 8 A Click to enlarge - 700HP-107-3 Click to enlarge - 700HP-107-4 6V AC 10 700-HPX2A06
12V AC 10 700-HPX2A12
24V AC 10 700-HPX2A24
120V AC 10 700-HPX2A1
240V AC 10 700-HPX2A2
6V DC 10 700-HPX2Z06
12V DC 10 700-HPX2Z12
24V DC 10 700-HPX2Z24
48V DC 10 700-HPX2Z48
110V DC 10 700-HPX2Z1
DPDT
2-Pole
2 Form C
AgNi Contacts		 6V AC 10 700-HP32A06
12V AC 10 700-HP32A12
24V AC 10 700-HP32A24
120V AC 10 700-HP32A1
240V AC 10 700-HP32A2
6V DC 10 700-HP32Z06
12V DC 10 700-HP32Z12
24V DC 10 700-HP32Z24
48V DC 10 700-HP32Z48
Bulletin 700-HP DPDT Sockets 700-HN123 700-HN123 110V DC 10 700-HP32Z1



Bulletin 700-HPS Safety Control Relay


  Description Contact Rating Wiring Diagrams Coil Voltage Package Quantity Cat. No.
U.S./Canada International
Click to enlarge - 700-HLS_4c DPDT 2-Pole
2 Form C AgNi +
Au Gold Plated
Mechanically Linked
Contacts		 8 A Click to enlarge - 700HP-107-3 Click to enlarge - 700HP-107-4 6V DC 10 700-HPSXZ06
12V DC 10 700-HPSXZ12
24V DC 10 700-HPSXZ24
48V DC 10 700-HPSXZ48
60V DC 10 700-HPSXZ60
110V DC 10 700-HPSXZ1
125V DC 10 700-HPSXZ01
DPDT 2-Pole
2 Form C AgNi
Mechanically Linked
Contacts		 6V DC 10 700-HPS2Z06
12V DC 10 700-HPS2Z12
24V DC 10 700-HPS2Z24
48V DC 10 700-HPS2Z48
60V DC 10 700-HPS2Z60
110V DC 10 700-HPS2Z1
Bulletin 700-HP DPDT Sockets 700-HN123 700-HN123 125V DC 10 700-HPS2Z01





Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
  Описание Количество Кат. Нет.

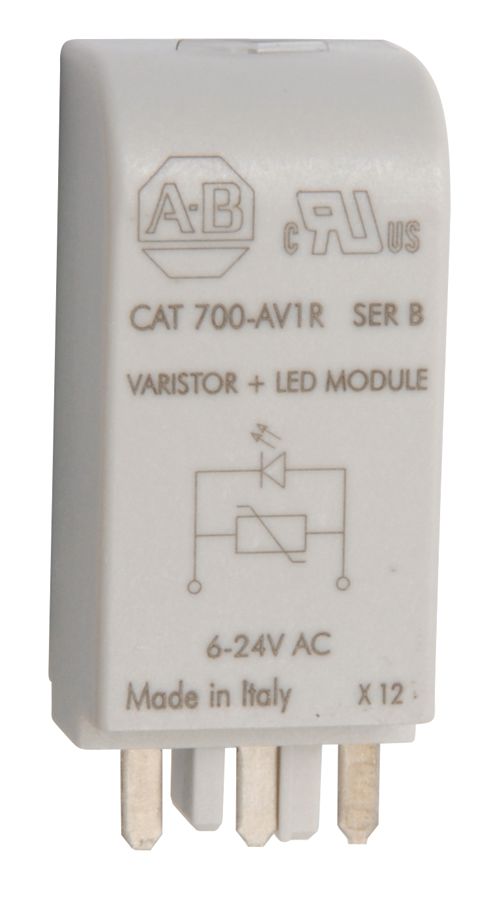

Нажмите, чтобы увеличить - 700-AV1R (правый) _sm Диодный ограничитель перенапряжения
Диапазон напряжения: 6 ... 220 В DC используется с 700-HN123 гнездо		 10 700-ADR
Диод со светодиодной Грозоразрядник
Диапазон напряжения: 6 ... 24 В постоянного тока используется с 700-HN123 гнездо		 10 700-ADL1R
Диод со светодиодной перенапряжения
Диапазон напряжения: 28 ... 60 В постоянного тока используется с 700-HN123 гнездо		 10 700-ADL2R
Диод со светодиодной перенапряжения
Диапазон напряжения: 110 ... 220 В DC используется с 700-HN123 гнездо		 10 700-ADL3R
Диод со светодиодной перенапряжения
Диапазон напряжения: 6 ... 24 В переменного тока используется с 700-HN123 гнездо		 10 700-AV1R
Варистор со светодиодной перенапряжения
Диапазон напряжения: 110 ... 240 В переменного тока
используется с 700-HN123 гнездо		 10 700-AV3R
RC ограничитель перенапряжения
Диапазон напряжения: 6 ... 24 В AC / DC используется с 700-HN123 гнездо		 10 700-AR1
RC ограничитель перенапряжения
Диапазон напряжения: 110 ... 240 В AC / DC используется с 700-HN123 гнездо		 10 700-AR2
Нажмите, чтобы увеличить - 700-АТ3 (правый) _sm
Сроки модуль
с задержкой или One-Shot выбирается диапазон
напряжения: 12 ... 24 В AC / DC используется с сокетами,
которые принимают плагин Дополнительные модули.
 Нажмите, чтобы увеличить - 700HC-86-3B 1 700-АТ3
Сроки модуль
с задержкой или One-Shot выбирается диапазон напряжения:
110 ... 125 В переменного тока используются с розетками,
которые принимают плагин Дополнительные модули.
 700-AT3A1
Сроки модуль
с задержкой или One-Shot выбирается диапазон напряжения:
230 ... 240 В переменного тока используются с розетками,
которые принимают плагин Дополнительные модули.
 700-AT3A2
Нажмите, чтобы увеличить - 700HP-108-5
Винтовые клеммы Socket - панель или DIN рейку
8-контактный миниатюрный разъем для использования с 2-полюсный,
бюллетень 700-НР реле. Включает в себя катушку и растра.
 10 700-HN123
Кат. Номер 700-HN123
Нажмите, чтобы увеличить - 700HL-103-3 8-полюсная перемычка можно обрезать до нужной длины. 10 А - 250 В 1 Цвет Кат. Нет.
Красный 700-HN180R
Серый 700-HN180G
Кат. Номер 700-HN180 Синий 700-HN180B
Кат. Номер 700-HN119 Пластиковый держатель и выброса рычаг
для использования с 700-HN123 розетки
Встроенная возможность принять 1492 оснастки маркеров		 10 700-HN119
Кат. Номер 700-HN230
Пружинная клемма Socket - панель или DIN-рейку
8-контактный миниатюрный разъем для использования с 2-полюсный,
бюллетень 700-НР реле. Включает в себя катушку и растра.
 10 700-HN230
Кат. Номер 700-HN232 Пластиковый держатель и выброса рычаг
для использования с 700-HN230 розетки
Встроенная возможность принять 1492 оснастки маркеров		 10 700-HN232
Нажмите, чтобы увеличить - 700SA-32-4 DIN (# 3) симметричной рейке
35 х 7,5 х 1 м		 10 199-DR1
Кат. № 199-DR1
Нажмите, чтобы увеличить - 700HA-68-2
Реле Идентификация оснастку Маркеры
Примечание - Эти маркеры могут быть использованы только при пластиковый
рычаг фиксатора и выброс аксессуар (часть # 700-HN119) используется потому,
что маркеры встанут на выброс рычаг (а не в само реле).
 5 1492-MS5X12
5 1492-MS6X9
5 1492-MS6X12
5 1492-MS8X9
5 1492-MS8X12
100 1492-MP-Blank
Оснастку маркеров
Нажмите, чтобы увеличить - 700SA-32-5
Заранее отпечатанных идентификационных бирок - содержит 10 листов с
предварительной печатью и пустые теги. Каждый лист содержит 13 комплектов
маркировка CR 9CR ..., TR ... 9TR, M ... 9M, F, R, 1 с, и 117 пустые теги.
Теги отрывной липкой поддержку для удобного размещения на реле.
 10 700-N40
700-N41


700-HP Стиль Pin (PCB) Тонкое реле линии, Гнездо, и зажима стопорного Справочная таблица

Тип реле Гнездо Кат. Нет. Cat зажима стопорного. Нет.
700-HPX2 700-HN123 700-HN119
700-HP32 700-HN123 700-HN119
700-HPS2 700-HN123 700-HN119
700-HPSX 700-HN123 700-HN119



Код Артикул Напряжение катушки Параметры Заказать
154678 700-HP32A06 6V AC DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi Заказать
154680 700-HP32A1 120V AC DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi Заказать
154679 700-HP32A12 12V AC DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi Заказать
19178 700-HP32A2 240 В~ DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi Заказать
19177 700-HP32A24 24 В~ DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi Заказать
154681 700-HP32Z06 6V DC DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi Заказать
154684 700-HP32Z1 110V DC DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi Заказать
154682 700-HP32Z12 12V DC DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi Заказать
19179 700-HP32Z24 24 В= DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi Заказать
154683 700-HP32Z48 48V DC DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi Заказать
154698 700-HPS2Z01 125V DC DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi, механически связаны Заказать
154692 700-HPS2Z06 6V DC DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi, механически связаны Заказать
154697 700-HPS2Z1 110V DC DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi, механически связаны Заказать
154693 700-HPS2Z12 12V DC DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi, механически связаны Заказать
154694 700-HPS2Z24 24V DC DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi, механически связаны Заказать
154695 700-HPS2Z48 48V DC DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi, механически связаны Заказать
154696 700-HPS2Z60 60V DC DPDT 2-контактный, 2 C-образных, 2 C-образных, Контакты AgNi, механически связаны Заказать
154691 700-HPSXZ01 125V DC DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые и механически связанные контакты Заказать
154685 700-HPSXZ06 6V DC DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые и механически связанные контакты Заказать
154690 700-HPSXZ1 110V DC DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые и механически связанные контакты Заказать
154686 700-HPSXZ12 12V DC DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые и механически связанные контакты Заказать
154687 700-HPSXZ24 24V DC DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые и механически связанные контакты Заказать
154688 700-HPSXZ48 48V DC DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые и механически связанные контакты Заказать
154689 700-HPSXZ60 60V DC DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые и механически связанные контакты Заказать
154671 700-HPX2A06 6V AC DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые контакты Заказать
154673 700-HPX2A1 120V AC DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые контакты Заказать
154672 700-HPX2A12 12V AC DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые контакты Заказать
19175 700-HPX2A2 240 В~ DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые контакты Заказать
19174 700-HPX2A24 24 В~ DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые контакты Заказать
154674 700-HPX2Z06 6V DC DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые контакты Заказать
154677 700-HPX2Z1 110V DC DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые контакты Заказать
154675 700-HPX2Z12 12V DC DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые контакты Заказать
19176 700-HPX2Z24 24 В= DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые контакты Заказать
154676 700-HPX2Z48 48V DC DPDT 2-контактный, 2 C-образных AgNi + Au, Золоченые контакты Заказать
;
