Серия 855D Компактные ярусные индикаторы 30мм

855D 30 мм

Ярусные индикаторы 30 мм

Особенности:
  • Соответствие: IP65, UL Type 4/4X/13;
  • Сборка не требуется - все стойки собираются, подключаются и проверяются на заводе;
  • Типы освещения: светодиод;
  • Цвета линз: зеленый, красный, янтарный, синий, желтый, прозрачный;
  • Основания, монтируемые на штырь: планарный монтаж на метрическую трубу 10 см и метрическую трубу 25 см;
  • Прочие варианты монтажа оснований: вертикальный кронштейн и адаптер кабель-канала;
  • Цвета оснований: черный или серый;
  • Варианты звука: одно- и двухтональные пьезоэлектрические звуковые модули;
  • Подключение к сетям: Standard;
  • Питание: 24V AC/DC, 240V AC;
  • Сертификация: cULus, CE;
  • Рабочие температуры: -25...+50 С;
  • Материал: поликарбонат - основания, колпачок, крышка линзы, корпус звукового модуля, линза, гнездо лампы.
Предварительная сборка и встроенным кабелем Tower Свет, от одного до пяти модулей

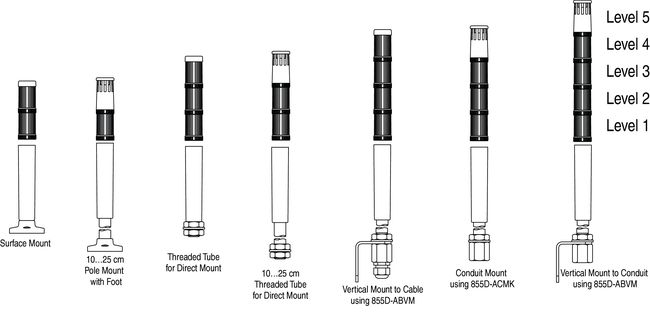

Увеличить - 855D_mount_descr

855D - P00         SC20    B    24    Y    3    Y    4    Y    5    L    7    Р    1
     a    б    с    г    е    е    g    е    g    е    g    е    g    е    g
                        (Уровень 1, ж + ж)   (Уровень 2, F + G)   (Уровень 3, F + G)   (Уровень 4, F + G)   (Уровень 5, F + G)

a    б    с
Базовый тип Сеть Вариант Кабельный разъем и длина ♦
Код Описание Код Описание Код Описание
P00 Для поверхностного монтажа Пустой Нет вариант сети SC20 Витой кабель, 2 м, желтая кофта
P10 10 см алюминия на столбе, блок с ногой D DeviceNet Связь Пустой Нет кабеля
(только для Q10 или Q25 базовых типов)
P25 25 см алюминия на столбе, блок с ногой
T00 0 см M20 метрической резьбой трубка для прямого монтажа
T10 10 см M20 метрической резьбой трубка для прямого монтажа
T25 25 см M20 метрической резьбой трубка для прямого монтажа
Q10 10 см быстрое освобождение крепление полюс
Q25 25 см быстрое освобождение крепление полюс

г    е    е    g
Цвет корпуса Напряжение Тип модуля § ♣  Объектив Цвет / Звук
Код Описание Код Описание Код Описание Код Описание
B Черный 24 24В AC / DC Y Устойчивый светодиод 1 Звуковой модуль
G Серый 10 120В L Мигающий светодиод 3 Зеленый
  20 240 В переменного тока С Звуковая сигнализация Piezo, непрерывный сигнал 4 Красный
  Р Piezo звуковой сигнал, пульсирующий тон 5 Янтарь
Q Piezo звук Двухконтурная сигнализация Δ  6 Синий
  7 Ясно
8 Желтый


§ типы модулей Sound ( C, P, Q ) должны быть на самом верхнем уровне, они должны быть настроены с объектива Color / Sound кодекса 1 , и только один звуковой модуль допускается за сборку.
♣ Легкие типы модулей ( Y, L ) могут быть настроены только с объектива Цвет / Sound кодов 3, 4, 5, 6, 7 или 8 .
Δ Если двухконтурная модуль звука ( Q ) выбран, максимальное количество световых модулей позволило в три (две цепи являются требуется для модуля звуковой двухконтурная).
♦ SC20 кабель заказывается для всех баз, за исключением оснований Q10 и Q25.
