1485C Толстый кабель, кабель катушки

Мини для Mini Толстая патч-корды
  • Мини для Mini Толстая патч-корды

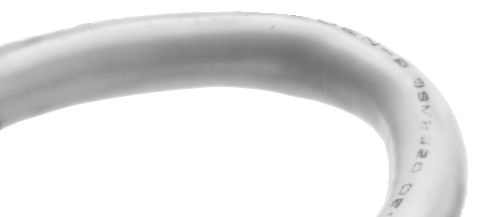

  • Толстый магистральный кабель
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Особенности
  • Оболочка из ПВХ обладает хорошей стойкостью нефтяной и химической
  • Водонепроницаемые соединения (NEMA 4, 6P; IP67; IP69K)
  • Позолоченные контакты
  • Трещоткой соединительную гайку для виброустойчивости
  • Flex-рейтинг кабельного предназначен для обработки пяти миллионов циклов на испытательном рулона

Примечание:   Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) с 2 м (6,56 футов), 3 м (9,8 фута), 4 м (13 футов), 5 м ( 16,4 фута), 6 м (19,7 фута), 8 м (26 футов), 10 м (32,8 фута), 12 м (39 футов), 18 м (59 футов), 24 м (78,7 фута), 30 м (98 футов) для стандартных длин кабелей.


Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Сертификаты Признано UL и сертифицированный CSA
Механический
Соединительной гайкой Материал С эпоксидным покрытием цинка
Материал кожуха Серая ПВХ
Кол-во проводников 1 пара 15 AWG, 1
 пара 18 AWG, а слив
Материал контактов Позолоченный латунный
Диаметр кабеля [мм (дюйм)] Толстый: 12.2 (0.48); Тип ODVA V: 13,5 (0,53)
Радиус изгиба 10 х диаметр
Электрический
Кабель Рейтинг Толстый: UL-Тип PLTC 300V или CM 75 ° C (167 ° F) или AWM стиль 2464, CSA-AWM I / II A / B 80 ° C (176 ° F) 300V FT1, класс 2 Тип Толстая Flex оценки: UL -Тип PLTC 75C или AWM 80C 600, CSA AWM I / II A / B 80C 600V, Т4 Нефть Res II ODVA Тип V, открытого подключения Соответствует: UL 600 TC-ER 75C УФ-устойчив, C (UL) AWM I / II A / B 75C 600V FT1 ODVA Тип V кабеля: Тип V магистральный кабель, УЛ 600V Тип ТС-ER УФ-устойчив 75 ° C Сухой Открытый подключения, CSA AWM I / II A / B 75 ° C 600V FT1, маслостойкой, класс 1 тип


Рейтинг Ассамблея Толстый: 300V, 8 (4A NEC)
Окружающей среды
Тип корпуса Рейтинг NEMA 1, 2, 3, 4, 6P, 12, 13; IP67; 1200 фунтов на квадратный дюйм (8720 кПа) с глубоким смыванием
Кабель Температура [C (F)] -20 ... +70 ° (-15 ... +158 °)

 Распиновка и Цветовой код

Цветовой код Лицо Посмотреть выводов
Увеличить - Mini 5-pin Female_RT_Pinout Увеличить - Mini 5-pin Male_RT_Pinout
Мини разъем
Гнездовой Штырьковой
1 Дренажный 4 Белый (CAN_H)
2 Красный (V +) 5 Синий (CAN_L)
3 Черный (V-)
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Приблизительные размеры

Размеры указаны в миллиметрах (дюйма). Иллюстрации выполнены не в масштабе.

Увеличить - 1485C-P1A # # тускнеет
Код Артикул Описание Заказать
171403 1485C-F1A150 Flex толстый кабель; Гнездовой разъем: Кабель; Длина 150 м. Заказать
171404 1485C-F1A300 Flex толстый кабель; Гнездовой разъем: Кабель; Длина 300 м. Заказать
171402 1485C-F1A50 Flex толстый кабель; Гнездовой разъем: Кабель; Длина 50 м. Заказать
171405 1485C-F1A500 Flex толстый кабель; Гнездовой разъем: Кабель; Длина 500 м. Заказать
171398 1485C-F1M5-Z5 Flex толстый кабель; Прямо Мини; Гнездовой разъем: Мини Угловые (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) Заказать
171396 1485C-F1M5-С Flex толстый кабель; Прямо Мини; Гнездовой разъем: Кабель  (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) Заказать
171397 1485C-F1N5-M5 Flex толстый кабель; Прямо Мини; Гнездовой разъем: Мини прямой (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) Заказать
171406 1485C-F1N5-С Flex толстый кабель; Гнездовой разъем: Мини прямой (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) Заказать
171400 1485C-F1W5-N5 Flex толстый кабель; Угловые Мини; Гнездовой разъем: Мини прямой (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) Заказать
171401 1485C-F1W5-Z5 Flex толстый кабель; Угловые Мини; Гнездовой разъем: Мини Угловые (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) Заказать
171399 1485C-F1W5-С Flex толстый кабель; Угловые Мини; Гнездовой разъем: Кабель (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) Заказать
171407 1485C-F1Z5-С Flex толстый кабель; Гнездовой разъем: Мини Угловые (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) Заказать
171391 1485C-P1-A150 Толстый Кабель; Гнездовой разъем: Кабель; Длина 150 м. Заказать
171392 1485C-P1-A300 Толстый Кабель; Гнездовой разъем: Кабель; Длина 300 м. Заказать
171390 1485C-P1-A50 Толстый Кабель; Гнездовой разъем: Кабель; Длина 50 м. Заказать
171393 1485C-P1-A500 Толстый Кабель; Гнездовой разъем: Кабель; Длина 500 м. Заказать
171409 1485C-P1BS200 ODVA Тип V кабель: Кабель золотника; Длина 200 м. Заказать
171410 1485C-P1BS420 ODVA Тип V кабель: Кабель золотника; Длина 420м. Заказать
171408 1485C-P1BS75 ODVA Тип V кабель: Кабель золотника; Длина 75 м. Заказать
171386 1485C-P1M5-Z5 Толстый кабель; Прямо мини; Гнездовой разъем: Мини Угловые  (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) Заказать
171384 1485C-P1M5-С Толстый кабель; Прямо мини; Гнездовой разъем: Кабель ;  (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля)  Заказать
171385 1485C-P1N5-M5 Толстый кабель; Прямо мини; Гнездовой разъем: Мини прямой (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) Заказать
171394 1485C-P1N5-С Толстый Кабель; Гнездовой разъем: Мини прямой (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) Заказать
171388 1485C-P1W5-N5 Толстый кабель; Угловые  мини; Гнездовой разъем: Мини прямой (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) Заказать
171389 1485C-P1W5-Z5 Толстый кабель; Угловые  мини; Гнездовой разъем: Мини Угловые (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) Заказать
171387 1485C-P1W5-С Толстый кабель; Угловые  мини; Гнездовой разъем: Кабель (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) Заказать
171395 1485C-P1Z5-С Толстый Кабель; Гнездовой разъем: Мини Угловые (Заменить 1 (желаемую длину в метрах (т.е. 1485C-P1N5-M5 для 1 м (3,28 фута) кабеля) Заказать
