1485P Тройник-порт-микро

Тройник DeviceNet -микро
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Описание

T-порты другая альтернатива для подключения к магистральной линии. Т-порт герметичность NEMA 6P с микро быстрого разъединения. DeviceNet узлы могут подключаться непосредственно в TT-порт или с помощью кабеля ответвления или DevicePort ™.

Особенности
  • Пассивный
  • Герметичный (NEMA 6P, IP67)
  • Микро быстрого разъединения ствол и сбрасывать соединения
  • В он-лайн разъемы для узкого ствола и падение трасс
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Механический
Соединительной гайкой Материал С эпоксидным покрытием цинка
Материал PUR
Материал контактов Позолоченный никелированной латуни
Электрический
Рейтинг Ассамблея 250В, 4
Окружающей среды
Тип корпуса Рейтинг NEMA 6P, 12 и 13, IP 67 (IEC 529), 1200 фунтов на квадратный дюйм (8270 кПа) сноса
Рабочая температура [C (F)] -20 ... +70 ° (-4 ... +158 °)

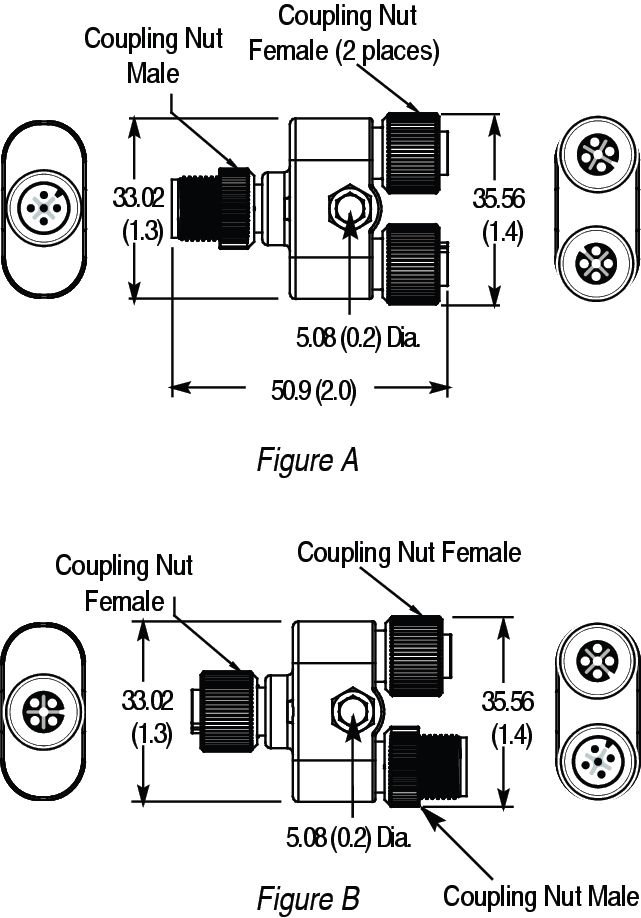

Приблизительные размеры

Размеры указаны в миллиметрах (дюйма). Иллюстрации выполнены не в масштабе.

Увеличить - 1485P-RDR5 DIMS



Распиновка и Цветовой код

Цветовой код Лицо Посмотреть выводов
Увеличить - Micro Девушкой 5pin rightang Увеличить - Micro Парнем 5pin rightang
Микро разъем
Гнездовой Штырьковой
1 Дренажный 4 Белый (CAN_H)
2 Красный (V +) 5 Синий (CAN_L)
3 Черный (V-)

Код Артикул Описание Заказать
166981 1485P-DRR5 Разъем Стиль: Tap-Стиль подключения. Напряжение: 250В, 4 Заказать
157902 1485P-P1R5-DR5 Тройник DeviceNet с магистральным и микроотводными соединениями, левый паз Заказать
166980 1485P-RDR5 Разъем Стиль: Tap-Стиль подключения. Напряжение: 250В, 4 Заказать
