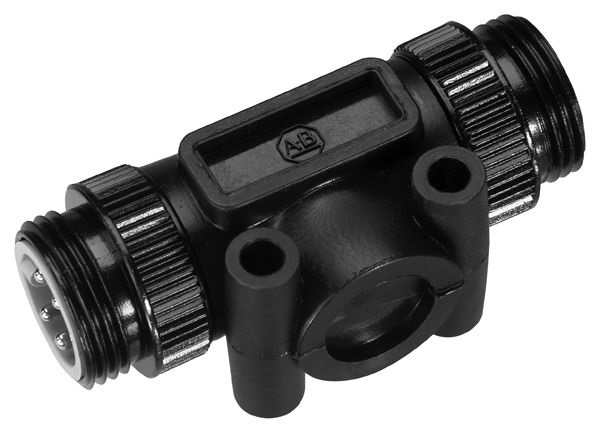

1485A Гендерные преобразователи производства Allen-Bradley

Преобразователь
  • Преобразователь
  • Преобразователь--
Особенности
  • Мини-разъемы
  • Штырьковой к штырьковому или  гнездовой к  гнездовым версиям
  • То же самое физическое монтаж как Т-портов


Примечание: Нержавеющая сталь версии могут быть заказаны, добавив S к кошке. нет. (Например, 1485A S -RAN5-M5).

Механический
Соединительной гайкой Материал С эпоксидным покрытием цинка
Материал TPE
Материал контактов Позолоченный палладий никель
Электрический
Рейтинг Ассамблея 50V, 8
Окружающей среды
Тип корпуса Рейтинг NEMA 6P, 12 и 13, IP67, 1200 фунтов на квадратный дюйм (8270 кПа) сноса
Рабочая температура [C (F)] -20 ... +70 ° (-4 ... +158 °)

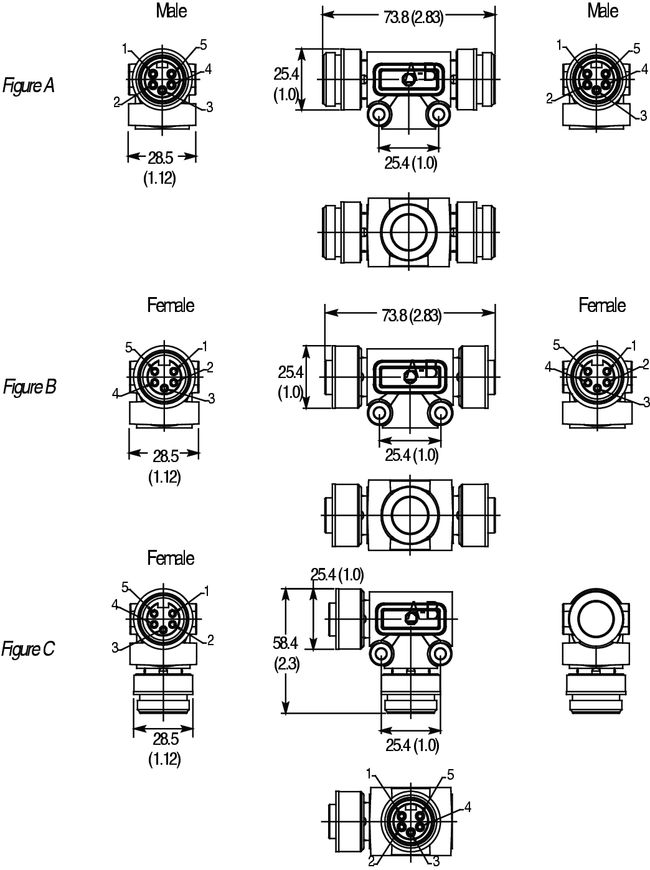

Приблизительные размеры


Размеры указаны в миллиметрах (дюйма). Иллюстрации выполнены не в масштабе.

Увеличить - 1485A-GC # # тускнеет


 Распиновка и Цветовой код

Цветовой код Лицо Посмотреть выводов
Увеличить - Mini 5-pin Женский ST_Pinout Увеличить - Mini 5-контактный разъем ST_Pinout
Мини разъем
Гнездовой Штырьковой
1 Дренажный 4 Белый (CAN_H)
2 Красный (V +) 5 Синий (CAN_L)
3 Черный (V-)
Код Артикул Описание Заказать
157903 1485A-GCM5M5 Тип соединения мини штырьковой к мини штырьковому (рис. А) Заказать
157904 1485A-GCN5N5 Тип соединения мини гнездовой к мини гнездовому (рис. В) Заказать
157905 1485A-RAN5-M5 Тип соединения мини штырьковой к мини гнездовому (рис. С) Заказать
