45FVL Датчики волоконно-оптические цифровые производства Allen-Bradley

45FVL
  • 45FVL
  • 45FVL---

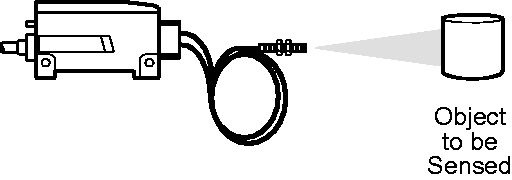

45FVL является волоконно-оптическими фотоэлектрическими датчиками с креплением на DIN рейку, со возможностью обнаружения сложных объектов, самодиагностикой и возможностями самообучения. Возможные режимы зондирования включают режимы пучка, рассеянный и световозвращающего луча, позволяя 45FVL  использоваться в различных сложных приложений. Эти датчики также имеют легко читаемый большой светодиодный дисплей, который четко указывает уровни сигнала, режима работы и диагностическую информацию. Датчики предназначены для использования с волоконно-оптическмим кабелями до 2,2 мм в диаметре. Адаптер поставляется для использования с 1 или 1,25 мм волоконно-оптических кабелей. Инструменты не требуются для закручивания и откручивания волоконно-оптические кабели.

Особенности
  • Выберите из красного, зеленого, синего и белого источника света
  • Возможность самообучения
  • Ручная или автоматическая регулировка чувствительности
  • Подсветка ЖК-дисплей
  • Задержка выхода Выбираемые 40 мс таймер выключения
  • DIN рейку
  • Вариант шина питания
  • Помехозащищенность Двухканальный
  • Обратная полярность, ложно импульса и защиты от переходных помех (500)
Технические условия
Сертификаты СЕ для всех применимых директив
Вибрация 10 ... 55 Гц, амплитуда 1 мм, соответствует или превышает требования стандарта МЭК 600947-5-2
Шок 30 г с 1 продолжительности мс импульса, соответствует или превышает требования стандарта МЭК 600947-5-2
Окружающей среды
Тип корпуса Рейтинг IP40; NEMA 1
Рабочая температура [C (F)] -25 ... +55 ° (-13 ... +131 °)
Пользовательский интерфейс
Настройка чувствительности Нажимная кнопка
Светодиоды Зеленые и оранжевые светодиоды
Электрический
Рабочее напряжение 12 ... 24 В постоянного тока
Потребление тока 50 мА макс.
Тип защиты Короткое замыкание, обратная полярность, ложно импульсов, перегрузки
Выходы
Время реакции Канал 1: 600 м с; Канал: 700 м ы
Функция выхода Выбор светло-или темно работать
Ток нагрузки 100 мА
Ток утечки 0.5 мА макс.
Механический
Материал корпуса ABS смолы
Поставляется аксессуаров 61-6731 волоконно-оптический кабель адаптера (2 шт), 60-2638 кронштейн (1 шт)

Для Тип выхода и тип подключения, см. в разделе Выбор продукта.

Оптические характеристики и время отклика
Волоконно-оптический индикатор Красный Зеленый Синий Синий
Поле зрения Зависит от волоконно-оптических
Размер пятна Зависит от волоконно-оптических
Источник света Видимый красный 660 нм Видимый зеленый 565 нм Видимый красный 470 нм Белый
Время реакции 0,6 мс макс.
Код Артикул Описание Заказать
159572 45FVL-2LGE-P4 Режим: Small Apeture Fiber Optic. Источник света: Видимый красный 660 нм. Расстояние обнаружения: Зависит от волоконно-оптического кабеля. Тип выхода: NPN Заказать
159573 45FVL-2LHE-P4 Режим: Small Apeture Fiber Optic. Источник света: Видимый красный 660 нм. Расстояние обнаружения: Зависит от волоконно-оптического кабеля. Тип выхода: PNP Заказать
159574 45FVL-3LGE-P4 Режим: Small Apeture Fiber Optic. Источник света: Видимый зеленый 565 нм. Расстояние обнаружения: Зависит от волоконно-оптического кабеля. Тип выхода: NPN Заказать
159575 45FVL-3LHE-P4 Режим: Small Apeture Fiber Optic. Источник света: Видимый зеленый 565 нм. Расстояние обнаружения: Зависит от волоконно-оптического кабеля. Тип выхода: PNP Заказать
159578 45FVL-5LGE-P4 Режим: Small Apeture Fiber Optic. Источник света: Белый. Расстояние обнаружения: Зависит от волоконно-оптического кабеля. Тип выхода: NPN Заказать
159579 45FVL-5LHE-P4 Режим: Small Apeture Fiber Optic. Источник света: Белый. Расстояние обнаружения: Зависит от волоконно-оптического кабеля. Тип выхода: PNP Заказать
159576 45FVL-6LGE-P4 Режим: Small Apeture Fiber Optic. Источник света: Видимый красный 470 нм. Расстояние обнаружения: Зависит от волоконно-оптического кабеля. Тип выхода: NPN Заказать
159577 45FVL-6LHE-P4 Режим: Small Apeture Fiber Optic. Источник света: Видимый красный 470 нм. Расстояние обнаружения: Зависит от волоконно-оптического кабеля. Тип выхода: PNP Заказать
;
