| Пункт | 700-HNC | |||
| Pilot Duty Рейтинг | NEMA B300 | |||
| Тип Pin | Вставной | |||
| Диапазон рабочего напряжения | 85% ... 110% от номинального напряжения питания (12 В постоянного тока: 90% ... 110% от номинального напряжения питания) ‡ | |||
| Сброс напряжения | 10% мин. от номинального напряжения питания § | |||
| Потребляемая мощность | 24В AC: | Реле ВКЛ: Реле ВЫКЛ: |
1,5 ВА (1,1 Вт) (при 24 В переменного тока, 60 Гц) 0,2 ВА (0,1 Вт) (при 24 В переменного тока, 60 Гц) |
|
| 100 ... 120 В переменного тока: | Реле ВКЛ: Реле ВЫКЛ: |
1,5 ВА (1,3 Вт) (при 120 В переменного тока, 60 Гц) 0,8 ВА (0,5 Вт) (при 120 В переменного тока, 60 Гц) |
||
| 200 ... 230 В переменного тока: | Реле ВКЛ: Реле ВЫКЛ: |
1.8 ВА (1,5 Вт) (при 230 В переменного тока, 60 Гц) 1,2 ВА (0,9 Вт) (при 230 В переменного тока, 60 Гц) |
||
| 12 В постоянного тока: | Реле ВКЛ: Реле ВЫКЛ: |
0,9 Вт (при 12 В постоянного тока) 0,07 Вт (при 12 В постоянного тока) |
||
| 24 В постоянного тока: | Реле ВКЛ: Реле ВЫКЛ: |
0,9 Вт (при 24 В постоянного тока) 0,07 Вт (при 24 В постоянного тока) |
||
| 48В постоянного тока: | Реле ВКЛ: Реле ВЫКЛ: |
1.0 Вт (при 48В) 0,2 Вт (при 48 В DC) |
||
| 100 ... 110 В DC: | Реле ВКЛ: Реле ВЫКЛ: |
1.3 Вт (при 110 В постоянного тока) 0,3 Вт (при 110 В постоянного тока) |
||
| 125В DC: | Реле ВКЛ: Реле ВЫКЛ: |
1.3 Вт (при 125 В DC) 0,3 Вт (при 125 В постоянного тока) |
||
| Управляющие выходы | 4PDT: 5 А при 250 В переменного тока, резистивная нагрузка (потому е = 1) | |||
| Характеристика | ||||
| 120В | 30 | |||
| Делать | 240 В переменного тока | 15 | ||
| 120В | 3 | |||
| Перерыв | 240 В переменного тока | 1.5 | ||
| Hp на 120 В переменного тока | 1/6 Hp | |||
| Hp на 240 В переменного тока | 1/6 Hp | |||
| Погрешность времени срабатывания | ± 1% FS макс. (1 с Диапазон:. ± 1% ± 10 мс макс) | |||
| Установка ошибке | ± 10% ± 50 мс FS макс. | |||
| Время восстановления | Минимум мощность-время открытия: 0,1 с, макс. (В том числе сброса полпути) | |||
| Влияние напряжения | ± 2% FS макс. | |||
| Влияние температуры | ± 2% FS макс. | |||
| Сопротивление изоляции | 100 м Вт мин. (При 500 В постоянного тока) | |||
| Электрическая прочность | 2000V AC, 50/60 Гц в течение 1 минуты (между токоведущих терминалов и подвергаются не-токоведущих металлических частей) ⋆ | |||
| 2000V AC, 50/60 Гц в течение 1 минуты (между силовой цепи операционной и управляющего выхода) | ||||
| 2000V переменного тока, 50/60 Гц в течение 1 мин (между различными полюсами контактов; 2-полюсный модель) | ||||
| 1500V переменного тока, 50/60 Гц в течение 1 мин (между различными полюсами контактов; 4-полюсный модель) | ||||
| 1000 В переменного тока, 50/60 Гц в течение 1 минуты (между разомкнутыми контактами) | ||||
| Устойчивость к вибрации | Неисправность: 10 ... 55 Гц, 0,5 мм с одинарной амплитудой | |||
| Ударопрочность | Неисправность: 100 м / с 2 (около 10G) | |||
| Температура окружающей среды | Эксплуатация: от -10 ° C ... 50 ° C (без обледенения) | |||
| Хранения: -25 ° C ... 65 ° C (без обледенения) | ||||
| Влажность окружающей среды | Эксплуатация: от 35% ... 85% | |||
| Вероятная продолжительность жизни | Механическая: 10 000 000 операций мин. (Без нагрузки на 1800 операций / час) | |||
| Электрические: 4PDT: | ||||
| 200 000 срабатываний мин. (3 при 250 В переменного тока, активной нагрузке в 1800 операций / час) | ||||
| ⋆ Однофазный, двухполупериодного-исправлено источники питания могут быть использованы. | ||||
| ‡ При использовании 700-HNC непрерывно в любом месте, где температура окружающей среды в диапазоне от 45 ° C ... 50 ° C, поставка 90% ... 110% от номинального напряжения питания поставлять 95% ... 110% с типом 12 В постоянного тока) . | ||||
| Характеристики, продолжение | |
| Помехоустойчивость | ± 1,5 кВ, прямоугольный шум на шум тренажере (длительность импульса 100 нс / 1 м , 1-нс расти) |
| Статический иммунитет | Разрушение: 8 кВ Неисправность: 4 кВ |
| Степень защиты | IP40 |
| Вес | Прибл. 50 г |
| EMC | Эмиссия Корпус: EN55011 Группа 1 класса |
| Выбросов сети переменного тока: EN55011 Группа 1 Класс A | |
| Защита от электростатических разрядов: EN61000-4-2: контактный разряд 4 кВ (уровень 2) | |
| 8 кВ воздушный разряд (уровень 3) | |
| Иммунитет RF-помех: ENV50140: 10 В / м (с амплитудной модуляцией, 80 МГц до 1 ГГц) (уровень 3) | |
| 10 В / м (импульсная модуляция, 900 МГц) | |
| Иммунитет к перепадам: ENV50141: 10 В (0,15 ... 80 МГц) (уровень 3) | |
| Иммунитет Burst: EN61000-4-4: 2 кВ линии электропередач (уровень 3) | |
| 2 кВ ввода / вывода сигнала линии (уровень 4) | |
| Стандарты | UL 508, CSA 22.2 № 14, EN / IEC 61812-1 |
| Сертификаты | CURUS Признанный (дело № E14843, Руководство NRNT2/NRNT8), сертифицированный CSA (Файл 224268), с маркировкой CE, C-Tick Помечено |
| Описание | ПосылкаКоличество | Кат.Нет. | |
 |

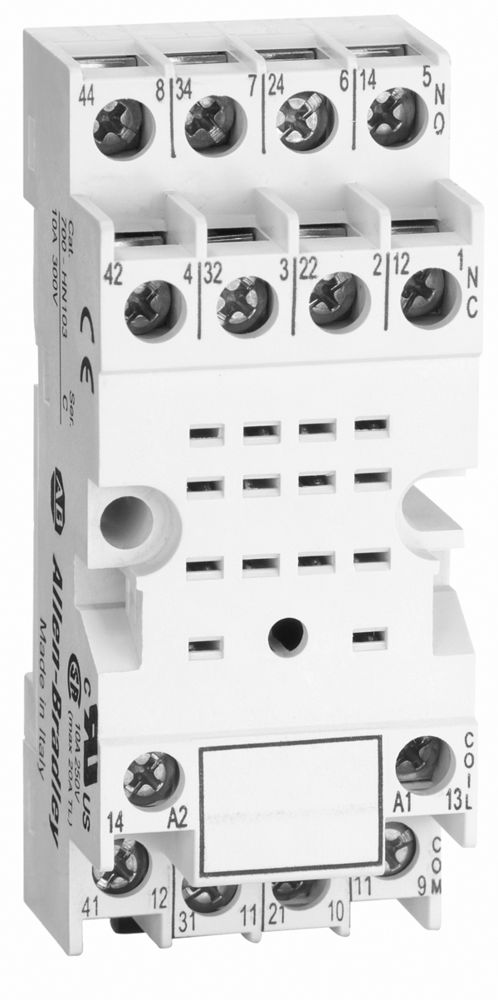

Винтовые клеммы Разъем -. Панель или Монтаж на DIN рейку охраняемая Терминал Строительство 14-Blade миниатюрный разъем для использования с Бюллетень 700-СПЦ таймеров. |
10 | 700-HN103 |
| Кат. Номер 700-HN103 | |||
 |
Винтовые клеммные базы Sockets -. Панель или Монтаж на DIN рейку Открыть Стиль Строительство 14-лезвие миниатюрная розетка для использования с Бюллетень 700-СПЦ таймеров. |
10 | 700-HN128 |
| Кат. Номер 700-HN128 | |||
| Описание | ПосылкаКоличество | Кат.Нет. | |
 |
Винтовые клеммы Разъем - Панель или Монтаж на DIN рейку. Охраняемая Терминал Строительство 14-лезвие миниатюрный разъем для использования с Бюллетень 700-СПЦ таймеров. Этот разъем имеет катушку и разделение контактов. | 10 | 700-HN104 |
| Кат. Номер 700-HN104 | |||
 |
Фиксатор Зажим для Кат. Пп 700-HN103,-HN104 и-HN128 Розетки с Bulletin 700-СПЦ таймеров.Защищает Таймер в Socket. | 10 | 700-HN263 |
| Кат. Номер 700-HN263 | |||
| Код | Артикул | Описание | Заказать |
|---|---|---|---|
| 159135 | 700-HNC44AA12 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 100 ... 120 В AC. Диапазон: 0,1 с ... 10 мин. Тип гнезда: 700-HN103 700-HN140 | Заказать |
| 159137 | 700-HNC44AA23 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 200 ... 230 В AC. Диапазон: 0,1 с ... 10 мин. Тип гнезда: 700-HN103 700-HN142 | Заказать |
| 159133 | 700-HNC44AA24 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 24В AC. Диапазон: 0,1 с ... 10 мин. Тип гнезда: 700-HN103 700-HN138 | Заказать |
| 159129 | 700-HNC44AZ11 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 100 ... 110 В DC. Диапазон: 0,1 с ... 10 мин. Тип гнезда: 700-HN103 700-HN134 | Заказать |
| 159123 | 700-HNC44AZ12 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 12 В постоянного тока. Диапазон: 0,1 с ... 10 мин. Тип гнезда: 700-HN103 700-HN128 | Заказать |
| 159125 | 700-HNC44AZ24 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 24 В постоянного тока. Диапазон: 0,1 с ... 10 мин. Тип гнезда: 700-HN103 700-HN130 | Заказать |
| 159131 | 700-HNC44AZ25 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 125В DC. Диапазон: 0,1 с ... 10 мин. Тип гнезда: 700-HN103 700-HN136 | Заказать |
| 159127 | 700-HNC44AZ48 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 48В постоянного тока. Диапазон: 0,1 с ... 10 мин. Тип гнезда: 700-HN103 700-HN132 | Заказать |
| 159136 | 700-HNC44BA12 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 101 ... 120 В AC. Диапазон: 0,1 мин .... 10 ч. Тип гнезда: 700-HN103 700-HN141 | Заказать |
| 159138 | 700-HNC44BA23 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 200 ... 230 В AC. Диапазон: 0,1 мин .... 10 ч. Тип гнезда: 700-HN103 700-HN143 | Заказать |
| 159134 | 700-HNC44BA24 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 24В AC. Диапазон: 0,1 мин .... 10 ч. Тип гнезда: 700-HN103 700-HN139 | Заказать |
| 159130 | 700-HNC44BZ11 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 101 ... 110 В DC. Диапазон: 0,1 мин .... 10 ч. Тип гнезда: 700-HN103 700-HN135 | Заказать |
| 159124 | 700-HNC44BZ12 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 12 В постоянного тока. Диапазон: 0,1 мин ... 10 ч. Тип гнезда: 700-HN103 700-HN129 | Заказать |
| 159126 | 700-HNC44BZ24 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 24 В постоянного тока. Диапазон: 0,1 мин .... 10 ч. Тип гнезда: 700-HN103 700-HN131 | Заказать |
| 159132 | 700-HNC44BZ25 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 125В DC. Диапазон: 0,1 мин .... 10 ч. Тип гнезда: 700-HN103 700-HN137 | Заказать |
| 159128 | 700-HNC44BZ48 | Режим синхронизации: На-Delay One Shot Повторите цикл, OFF-старт Повторите цикл, ON-начала. Контактный выход: 4PDT. Входных напряжений: 48В постоянного тока. Диапазон: 0,1 мин .... 10 ч. Тип гнезда: 700-HN103 700-HN133 | Заказать |
