842E-CM Абсолютный энкодер со встроенным Motion на EtherNet

842E-CM
  • 842E-CM
  • 842E-CM --
Описание

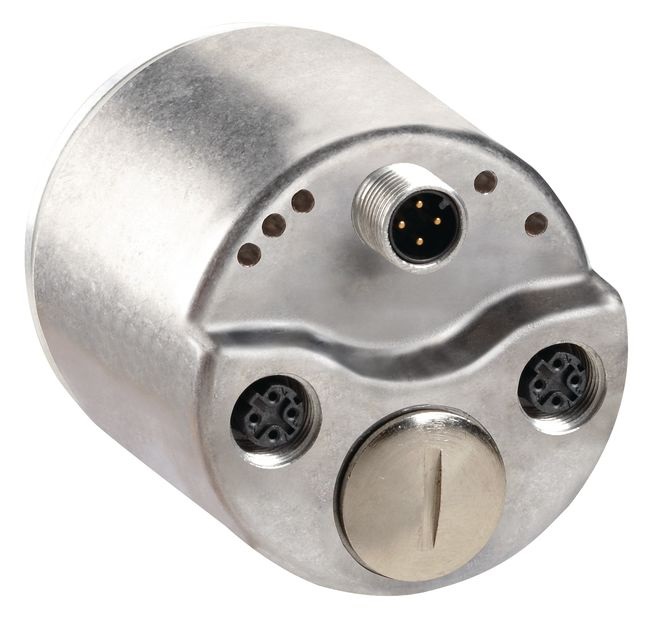

Абсолютного энкодера серии 842E-СМ со встроенным Motion на Ethernet / IP ™ была разработана для приложений управления движением, где требуется обратная связь-только ось.
Эти датчики поддерживают стандартный набор команд для управления осью в студии 5000 ™ Logix Designer приложения.
Добавляя обратной связи непосредственно над EtherNet / IP сети ненужные благодаря этому кодер проводки точка-точка.
Вы можете использовать его в различных сетевых топологий, таких как линейной, кольцо или звезду.
Кодеры использовать CIP Sync, расширение для синхронизации времени, который является полностью совместимым со стандартом IEEE 1588.

Особенности
  • Ethernet / IP со временем sychronization
  • Встроенный переключатель
  • Оборудование / программа установки IP-адрес
  • Разрешение до 30 бит
  • Класс защиты до IP67
  • Уровень устройства кольцо (DLR)
  • Революция делитель
  • Твердые и полый Варианты вала
  • Разъем M12
  • Группа движений Logi дизайнер
  • Простой и быстрый настроить

Электрический
Подключение шины Ethernet / IP, 1588-2008 (IEC 161588) с синхронизацией времени
Скорость передачи данных 10/100 Мбит / с
Средний передач CAT-5e кабеля
Код Тип Двоичный
Диапазон рабочего напряжения 10 ... 30 В
Потребляемая мощность 3,0 Вт
Разрешение 262144 (18 бит)
Кол-во революций, Макс. 4096 (12 бит)
Границы ошибок ± 0,03 °
Стабильность ± 0,002 °
Максимум Рабочий ток, без нагрузки
10 ... 30 V Напряжение Δ
£ 200 мА
Механический
Момент инерции £ 6,2 гсм ² (сплошной вал) ротора £ 35 GCM ² (полый вал) ротора
Рабочая скорость 9000 оборотов в минуту (сплошной вал), макс.
6000 оборотов в минуту (полый вал), макс.
Вал Загрузка Радиальная: 80 Н Макс. (Сплошной вал)
Осевая: 40 Н Макс. (Сплошной вал)
Допустимая вала движение Радиальная (статический / динамический): ± 0,3 / ± 0,05 мм (от приводного элемента (полый вал))
Осевая (статический / динамический): ± 0,5 / ± 0,1 мм (от приводного элемента (полый ротор))
Подшипник Lifetime 3 х 10 9 революции
Угловое ускорение 5 х 10 5 рад / с ², макс.
Рабочий крутящий момент 0,3 Н · см (сплошной вал) @ 20 ° C
0.6 Н · см (полый вал) при 20 ° C
Крутящий момент, пусковой 0,5 Н · см (сплошной вал) при 20 ° C
0,8 Н · см (полый вал) при 20 ° С
Окружающей среды
Материал корпуса Алюминий
Материал вала Нержавеющая сталь
Рабочая температура [C (F)] -30 ... +85 ° (-22 ... +185 °)
Температура хранения [C (F)] ♦  -40 ... +100 ° (-40 ... +212 °)
Относительная влажность ‡  90%
Шок §  100 г / 6 мс
Вибрация ♣  20 г/10 ... 2000 Гц
Тип корпуса RatingΔ  IP67 (IEC 60529)
Вес [кг (фунтов)] 0,2 (0,44)
Стандарты EN 61000-6-2 и EN 61000-6-3 EMC

♦ Без упаковки
‡ Для конденсация не допускается
§ Для DIN EN 60068-2-27
♣ Чтобы DIN EN 60068-2-6
Δ С ответного разъема вставленной
Код Артикул Описание Заказать
176300 842E-CM-MIP10BA Число витков: Многооборотный (4096 оборотов). Механич.: Полый вал 1/2 дюйма. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176310 842E-CM-MIP11BA Число витков: Многооборотный (4096 оборотов). Механич.: Полый вал 14 мм. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176311 842E-CM-MIP12BA Число витков: Многооборотный (4096 оборотов). Механич.: Полый вал 15 мм. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176301 842E-CM-MIP1BA Число витков: Многооборотный (4096 оборотов). Механич.: Сплошной вал 3/8 дюйма. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176302 842E-CM-MIP2BA Число витков: Многооборотный (4096 оборотов). Механич.: Сплошной вал 3/8 дюйма . Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176303 842E-CM-MIP3BA Число витков: Многооборотный (4096 оборотов). Механич.: Сплошной вал 10 мм. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176304 842E-CM-MIP4BA Число витков: Многооборотный (4096 оборотов). Механич.: Сплошной вал 10 мм с плоским. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176305 842E-CM-MIP5BA Число витков: Многооборотный (4096 оборотов). Механич.: Полый вал 1/4 дюйма. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176306 842E-CM-MIP6BA Число витков: Многооборотный (4096 оборотов). Механич.: Полый вал 8 мм. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176307 842E-CM-MIP7BA Число витков: Многооборотный (4096 оборотов). Механич.: Полый вал 3/8 дюйма. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176308 842E-CM-MIP8BA Число витков: Многооборотный (4096 оборотов). Механич.: Полый вал 10 мм. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176309 842E-CM-MIP9BA Число витков: Многооборотный (4096 оборотов). Механич.: Полый вал 12 мм. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176288 842E-CM-SIP10BA Число витков: Однооборотный (1 очередь). Механич.: Полый вал 1/2 дюйма. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176298 842E-CM-SIP11BA Число витков: Однооборотный (1 очередь). Механич.: Полый вал 14 мм. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176299 842E-CM-SIP12BA Число витков: Однооборотный (1 очередь). Механич.: Полый вал 15 мм. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176289 842E-CM-SIP1BA Число витков: Однооборотный (1 очередь). Механич.: Сплошной вал 3/8 дюйма. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176290 842E-CM-SIP2BA Число витков: Однооборотный (1 очередь). Механич.: Сплошной вал 3/8 дюйма . Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176291 842E-CM-SIP3BA Число витков: Однооборотный (1 очередь). Механич.: Сплошной вал 10 мм. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176292 842E-CM-SIP4BA Число витков: Однооборотный (1 очередь). Механич.: Сплошной вал 10 мм с плоским. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176293 842E-CM-SIP5BA Число витков: Однооборотный (1 очередь). Механич.: Полый вал 1/4 дюйма. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176294 842E-CM-SIP6BA Число витков: Однооборотный (1 очередь). Механич.: Полый вал 8 мм. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176295 842E-CM-SIP7BA Число витков: Однооборотный (1 очередь). Механич.: Полый вал 3/8 дюйма. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176296 842E-CM-SIP8BA Число витков: Однооборотный (1 очередь). Механич.: Полый вал 10 мм. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
176297 842E-CM-SIP9BA Число витков: Однооборотный (1 очередь). Механич.: Полый вал 12 мм. Разъем:  M12. Разрешение: 262144 (18 бит) оборотов Заказать
