Описание

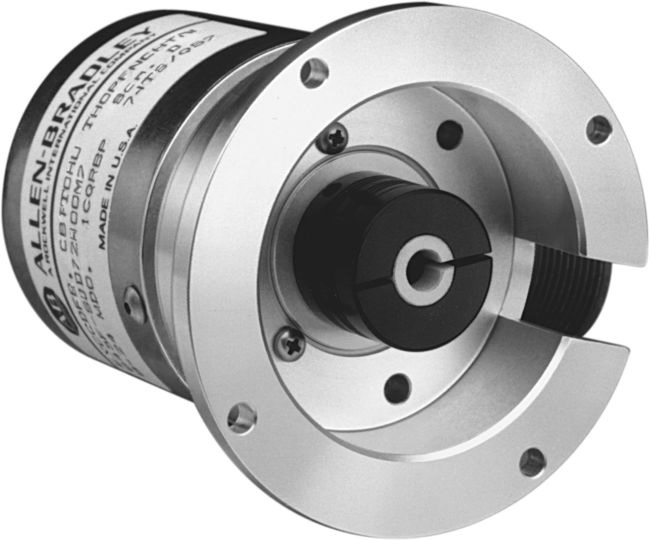

845F представляет собой оптический инкрементный датчик, который обеспечивает цифровой обратной связи, соответствующий положению вращающегося вала. Эта обратная связь совместим с программируемых контроллеров, вычислительной Контроллеры Контроллеры движения и других систем позиционирования. 845F обеспечивает кода разрешение диска до 5000 импульсов на оборот, АЧХ 210 кГц и высокой устойчивостью к электромагнитным помехам.Размещенный в прочном, размер 25, NEMA Type 4 и 13, IP66 (IEC 529), алюминиевый корпус, 845F имеет фланцевое крепление со встроенным соединением для простоты установки в жестких промышленных условиях.
Особенности
- Код диска разрешение до 5000 PPR
- Конфигурации выходов водитель Дополнительный раковина, источник, открытый коллектор или дифференциальный линии
- Рабочая частота 210 кГц
- Входной защита от обратной полярности
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
| 845F |
- |
A |
|
J |
|
G |
|
Z |
|
1 |
|
4 |
|
FW |
|
Y |
|
2 |
|
С |
| |
|
|
|
|
|
a |
|
|
б |
е |
|
с |
|
г |
|
|
|
е |
|
е |
| a |
| Муфта Версия |
| Код |
Описание |
| B |
Стандартный 1/4 дюйма Диаметр |
| E |
Стандартный 3/8 дюйма Диаметр |
| F |
Высокая производительность 1/4 дюйма Диаметр |
| G |
Высокая производительность 3/8 дюйма Диаметр |
| б |
| Электропитание |
| Код |
Описание |
| 1 |
5 В постоянного тока ± 5% |
| 2 |
8 ... 24 В постоянного тока нерегулируемого |
| с |
| Выходная конфигурация ⋆ |
| Код |
Описание |
| 2 |
PNP источник тока |
| 3 |
NPN Текущий Раковина |
| 4 |
МГ 5V DC RS-422 |
| 5 |
NPN открытый коллектор
24 В постоянного тока Макс. ‡ |
| 6 |
МГ 8 ... 24 В постоянного тока § |
⋆ МГ = Дифференциальный линейный драйвер
‡ Внешний резистор требуется
§ Не заказывается с 5V источник питания постоянного тока (код 1 выше)
| г |
| Разрешение |
| Код |
Описание (PPR) |
| AG |
1 |
| AM |
5 |
| BG |
10 |
| CA |
50 |
| CB |
60 |
| CE |
64 |
| CF |
80 |
| CG |
100 |
| DB |
120 |
| DF |
150 |
| EB |
180 |
| CH |
200 |
| CJ |
250 |
| CC |
254 |
| CW |
256 |
| EG |
300 |
| CK |
360 |
| CL |
400 |
| CM |
500 |
| DW |
512 |
| EH |
600 |
| DG |
720 |
| DL |
800 |
| LG |
900 |
| CN |
1000 |
| FW |
1024 |
| EL |
1200 |
| CD |
1250 |
| RF |
1280 |
| CU |
1472 |
| ЕМ |
1500 |
| FL |
1600 |
| СР |
1800 |
| DN |
2000 |
| CS |
2048 |
| HL |
2400 |
| CR |
2500 |
| CY |
2540 |
| LJ |
2750 |
| EN |
3000 |
| CT |
3600 |
| DR |
5000 |
| е |
| Параметры подключения |
| Код |
Описание |
| 1 |
Осевая Разъем (Конец) |
| 2 |
Радиальная Разъем (боковая панель) |
| A |
Осевая кабель (Конец) |
| R |
Радиальная кабеля (боковая панель) |
| е |
| Параметры подключения |
| Код |
Описание |
| Пустой |
Без разъемом, ♣ |
| С |
С разъемом, ♣ |
| 1 |
1 м (3.28 м) Кабель LengthΔ |
| 5 |
5 м (16,4 фута) кабеля LengthΔ |
| 9 |
9 м (29,5 фута) кабеля LengthΔ |
♣ Эти опции не доступны с Возможности подключения кода: "A" и "Р."
Δ Эти опции не доступны с Возможности подключения кодом: ". 2" "1"
| Электрический |
| Код Формат |
Инкрементальные, 2 канала с нулевым индексом |
| Квадратура |
90 ° ± 22 °; канал приводит B против часовой стрелки |
| Симметрия |
50% ± 10% |
| Нулевой Индекс канала |
1/2 цикла, закрытый на канал B |
| Частотная |
Данные: 210 кГц и нулевой индекс: 125 кГц |
| Рабочая скорость |
(210 кГц х 60) / импульсов на оборот. = RPM или 6000 оборотов в минуту, в зависимости от того, ниже |
| Разрешение |
До 5000 PPR на код диске |
| Выходные Драйверы |
PNP источник тока = 20 мА; NPN текущий приемник = 20 мА;
водитель Дифференциальная линия = ± 20 мА; NPN открытый коллектор = 20 мА |
| Механический |
| Крутящий момент, пусковой |
2.5 Н · см типичный [3.5 в-унций] |
| Запуск Крутящий момент |
2.5 Н · см типичный [3.5 в-унций] |
| Момент инерции |
27 GCM 2 (3,9 х 10 -4 унций-в-сек 2 ) |
| Нарастания скорости |
6000 оборотов в минуту |
| Вал Перекос |
Угловой: 5 ° стандарт, 10 ° высокая производительность;
Параллельный: 0,010 дюйма стандарта, 0,020 дюйма высокой производительности |
| Соединительная Осевая Соответствие |
± 0,030 дюйма стандарта, ± 0,060 дюйма высокой производительности |
| Размер отверстия |
9,517 мм (3/8 дюйма) или 6,4 мм (1/4 дюйма) диам. |
| Окружающей среды |
| Тип корпуса Рейтинг |
NEMA тип 4,13; IP66 (IEC 529) |
| Рабочая температура [C (F)] |
0 +60 ° (+32 ... +140 °) |
| Температура хранения [C (F)] |
-25 ... +90 ° (-13 ... +194 °) |
| Относительная влажность |
98%, без конденсации |
| Шок |
50 г (11 Продолжительность мс) |
| Вибрация |
20 г (5 ... 2000 Гц) |
| Вес [кг (фунтов)] |
0,91 (2) |
