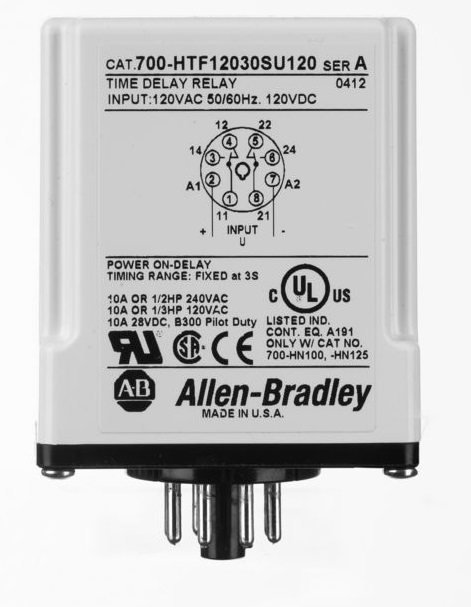

| Кат. Номер 700-HT ... | Кат. Номер 700-HTF ... | |||||||
| Электрические параметры | ||||||||
| Pilot Duty Рейтинг ‡ | NEMA B300 | |||||||
| Номинальный тепловой ток ( я -я ) | 10 | |||||||
| Номинальное напряжение изоляции (U я ) | 250 IEC, 300V UL / CSA | |||||||
| Связи | Индуктивный | Делать | Перерыв | HP | Делать | Перерыв | HP | |
 |
 |
|
|
|||||
| 120В | 30 | 3 | 1/2 НЕТ 1/3 NC | 30 | 3 | 1/3 | ||
| 240 В переменного тока | 15 | 1.5 | 1/2 НЕТ 1/3 NC | 15 | 1.5 | 1/2 | ||
| Резистивный 28В DC | 10 | 10 | - | 10 | 10 | - | ||
| Допустимая напряжение катушки Изменение | 85 ... 110% от номинального напряжения при 50 Гц 85 ... 110% от номинального напряжения при 60 Гц 80 ... 110% от номинального напряжения на DC |
|||||||
| Потребляемая мощность ± 10% | Переменный ток | 24В AC | 2 ВА | |||||
| 120В | 4 ВА | |||||||
| 240 В переменного тока | 4 ВА | |||||||
| Постоянный ток | 1,3 Вт | |||||||
| Дизайн Спецификация / Тестовые требования | ||||||||
| Напряжение пробоя изоляции | Полюса к полюсу, та же схема (В RMS) | 1000 В переменного тока | ||||||
| Полюса к полюсу, различные схемы (VRMS) | 2000V AC | |||||||
| Связаться с-к-Coil (В RMS) | 2000V AC | |||||||
| Электрическая износостойкость Операции | 100000 минимальное | |||||||
| Переключений Частота | 1800/hr | |||||||
| Напряжения катушки | См. выбор продукта | |||||||
| Механический | ||||||||
| Степень защиты | Открытого типа (охраняемая терминалов разъемы) | |||||||
| Механический ресурс Операции | 10 х 10 6 | |||||||
| Переключений Частота | 18000 / час | |||||||
| Синхронизация | Рабочий цикл | Непрерывный | ||||||
| Точность повторения (постоянное напряжение и температура) |
± 2% (время задержки: 0.1 ... 2 с) ± 1% (Время задержки:> 2 сек) |
|||||||
| Точность повторения (переменное напряжение и температура) |
± 10% | |||||||
| Исправлена Установка времени точность | - | ± 5% (Время задержки: 0.1 ... 2 с) ± 1% (Время задержки:> 2 сек) |
||||||
| Масштаб Толерантность | Верхний конец диапазона | +5% | - | |||||
| Нижний конец диапазона | -50% | - | ||||||
| Время возврата | Задержка срабатывания | 100 мс | ||||||
| Задержка выключения | 40 мс | |||||||
| Окружающей среды | ||||||||
| Температура | Рабочий | -28 ... +65 ° C (50 ° С макс., 240 В переменного тока катушка) (-18 ... +149 ° F) (122 ° F макс., 240 В переменного тока катушка) |
||||||
| Хранение | -55 ... +85 ° C (-67 ... +185 ° F) |
|||||||
| Высота над уровнем моря | 2000 м (6560 футов) | |||||||
| Строительство | ||||||||
| Изоляционные материалы | Литой высокой диэлектрической Материал | |||||||
| Ограждение | Ударопрочный пылезащитный чехол | |||||||
| Материал контактов | Серебро Кадмий оксид | |||||||
| Терминальные Маркировка на Розетка | В соответствии с EN 50 005 | |||||||
| Розетки | 8 - или 11-контактный разъем (On = 8, Выкл = 11) 700-HN100,-HN125 700-HN101,-HN126 |
|||||||
| Сертификаты | Сертифицированный CSA, File 223833, Признано UL, файл E3125 Руководство NLDX 2, список UL, Whe использоваться с 700-HN100, 700-HN101, 700-HN125, и 700-HN126 Розетки, дело № E3125 Руководство NLDX, знак СЕ | |||||||
| Стандарты | EN 61812-1, EN 60947-1, -5-1, CSA 22.2 № 14, UL 508 | |||||||
| ⋆ Смотреть данных о производительности . | ||||||||
| ‡ Рейтинг NEMA Диаграмма на стр. 19 публикации 700-SG003B-EN-P. | ||||||||
| Описание | ПосылкаКол-во. | Кат.Нет. | |
 |
Винтовые клеммы Tube База гнездо - Панель или Монтаж на DIN рейку;. Охраняемая Терминал Строительство 8-контактный для использования с DPDT Bulletin 700-HA реле,-HX Цифровые реле времени,-НТ (On-Delay) и-HRM,-HRC и - HV (Повторите цикл) Реле времени. Заказать десять или кратные десяти | 10 | 700-HN100 |
| Кат. Номер 700-HN100 | |||
 |
Винтовые клеммы Tube База гнездо - Панель или Монтаж на DIN рейку; Открыть Стиль Строительство. 8-контактный для использования с DPDT Bulletin 700-HA реле,-HT (On-Delay) и-HRM,-HRC и-HV (Повторите цикл) Ремень Реле. Заказ должен быть на 10 гнезд или упаковке 10. Нет защелку фиксатора требуется. | 10 | 700-HN125 |
| Кат. Номер 700-HN125 | |||
 |
С винтовыми клеммами Tube Базовые Sockets - кабинет или Монтаж на DIN рейку;. Охраняемая Терминал Строительные 11-контактный для использования с 3PDT 700-HA реле. | 10 | 700-HN101 |
| Кат. Номер 700-HN101 | |||
 |
С винтовыми клеммами Tube Базовые Sockets - кабинет или Монтаж на DIN рейку;. Открыть Стиль Терминал Строительные 11-контактный для использования с 3PDT 700-HA реле. Нет защелку фиксатора требуется. | 10 | 700-HN126 |
| Кат. Номер 700-HN126 | |||
 |
DIN (# 3) симметрично рейку 35 х 7,5 х 1 м |
10 | 199-DR1 |
| Кат. № 199-DR1 | |||
 |
Фиксатор Зажим для Кат. Пп 700-HN100 и-HN101 Розетки с 700-HT реле времени⋆ Защищает реле в розетку. Заказ должен быть на 10 клипов или упаковке 10. |
10 | 700-HN110 |
| Образец фиксаторы | |||
 |
Заранее отпечатанных идентификационных бирок - содержит 10 листов предварительно печатных и пустых тегов. Каждый лист содержит 13 комплектов маркировки CR ... 9CR, TR ... 9TR, М ... 9M, Р, 1S и 117 пустые теги. Метки являются отрывной клейкой подложкой для удобного размещения на реле. | 10 | 700-N40 |
| Пустые Идентификационные Теги - содержит 10 листов пустых тегов идентификации для клиентов специализированной печати. Каждый лист содержит 546 пустых меток. Метки являются отрывной клейкой подложкой для удобного размещения на реле. | 10 | 700-N41 | |
| ⋆ Бюллетень 700-HT Реле времени, Гнездо, и фиксирующего зажима Основная Таблица. | |||
| Тип реле | Разъем Кат. Нет. | Фиксирующего зажима Кат. Нет. |
| 700-HT12 | 700-HN100 | 700-HN110 |
| 700-HN125 | Не требуется ‡ | |
| 700-HT22 | 700-HN101 | 700-HN110 |
| 700-HN126 | Не требуется ‡ | |
| ‡ Дизайн этих розеток держит реле надежно и не требует фиксаторы. |
||
