700-SA Реле твердотельные

700-SA
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
700-SA трубопрокатные базовые Твердотельные реле рассчитаны на 5А нагрузки.
Особенности
  • 5А (резистивный) макс.постоянный выходной ток
  • 264V AC или 125В постоянный макс ток.
  • Изоляция между контролируемой и входязей нагрузкой.
  • Светодиодный индикатор (стандарт) для мониторинга ввода / Логика состояния ВКЛ / ВЫКЛ
  • 700-HN100,-HN125,-HN 202, или-HN108 специальности разъем для совместимости
  • Модуль времени 700-HT 2

Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Описание Кат. Номер 700-SAZY5Z25 Кат. Номер 700-SANY3Z25
Метод переключения нагрузки / устройства Тиристорный Транзистор
Пикап Время 1/2 цикл напряжения питания нагрузки время цикла ♣ + 1 мс макс. 0,5 мс макс.
ВРЕМЯ ВОЗВРАТА 1/2 цикл напряжения питания нагрузки время цикла ♣ + 1 мс макс. 2.5 мс макс.
Выход ВКЛ Падение напряжения 1.6V (RMS) макс. 1.5V макс.
Ток утечки на выходе 5 мА макс. (При 100V AC); 10 мА макс. (При 200 В переменного тока) 5 мА макс. (При 125 В постоянного тока)
Выход V DRM V генеральный директор (V) 600 150
Выход ди / DT (/ мкс) 50 -
Выход DV / DT (В / мкс) 500 -
Выход я 2 т ( 2 S) 41.6 -
Выход Tj (º C) Макс. 125 150
Сопротивление изоляции 100 М Вт мин. (При 500 В постоянного тока)
Электрическая прочность 1500V переменного тока, 50/60 Гц в течение 1 мин
Устойчивость к вибрации (макс.) 10 ... 55 Гц, 1,5 мм с двойной амплитудой (10 G)
Ударопрочность (макс.) 1000 м / с 2 (100 G)
Температура окружающей среды Рабочий -30 ... 80 ° C (-22 ... 176 ° F) без обледенения или конденсации
Хранение -30 ... 100 ° C (-22 ... 212 ° F) без обледенения или конденсации
Влажность 45 ... 85% (без конденсации)
Соответствие стандартам UL 508, CSA C22.2 № 14, EN 60947-1, -4-3
Сертификаты CURUS Признанный (дело № E96956, Руководство NMFT2/NMFT8), с маркировкой CE, VDE сертифицированным
Вес Прибл. 70 г

⋆ При постоянной действующей системы ввода. SSR входной импеданс изменяется с изменением входного (контроль) напряжения.
‡ См. следующем графике "Ток нагрузки Vs. Окружающие Температурные характеристики "для дополнительной нагрузки текущих деталей.
§ Если операция ССР непрерывна ON / OFF, то это значение должно быть уменьшено на 50%. См. "Пусковой ток удельного сопротивления" на графике ниже.
♣ 60 Гц Время полного цикла = 16,6 мс, 50 ​​Гц полный рабочий день цикла = 20 мс.
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
  Описание Количество Кат.Нет.
Увеличить - 700SA-32-1 Винтовые клеммы Tube База гнездо - Панель или Монтаж на DIN рейку; охраняемая Терминал Строительство. 8-контактный для использования с DPDT Bulletin 700-HA реле. 10 700-HN100
Увеличить - 700-HN108a Другие Разъем
8-контактный backwired розетка с выводами для пайки
10 700-HN108
Увеличить - 700SA-32-3 Винтовые клеммы Tube База гнездо - Панель или Монтаж на DIN рейку;. Открыть Стиль Строительство 8-контактный для использования с DPDT Bulletin 700-HA реле. Нет защелку фиксатора требуется. 10 700-HN125
Увеличить - 700SA-32-4 DIN (# 3) симметрично рейку
35 х 7,5 х 1 м
10 199-DR1
Увеличить - 700SA-32-5 Заранее отпечатанных идентификационных бирок - содержит 10 листов предварительно печатных и пустых тегов. Каждый лист содержит 13 комплектов маркировки CR ... 9CR, TR ... 9TR, М ... 9M, Р, 1S и 117 пустые теги. Метки являются отрывной клейкой подложкой для удобного размещения на реле. 10 700-N40
Пустые Идентификационные Теги - содержит 10 листов пустых тегов идентификации для клиентов специализированной печати. Каждый лист содержит 546 пустых меток. Метки являются отрывной клейкой подложкой для удобного размещения на реле. 10 700-N41
Увеличить - 700SA-32-6 Фиксатор Зажим для сокетов 700-SA И 700-HB реле. Защищает реле в розетку. 10 700-HN158

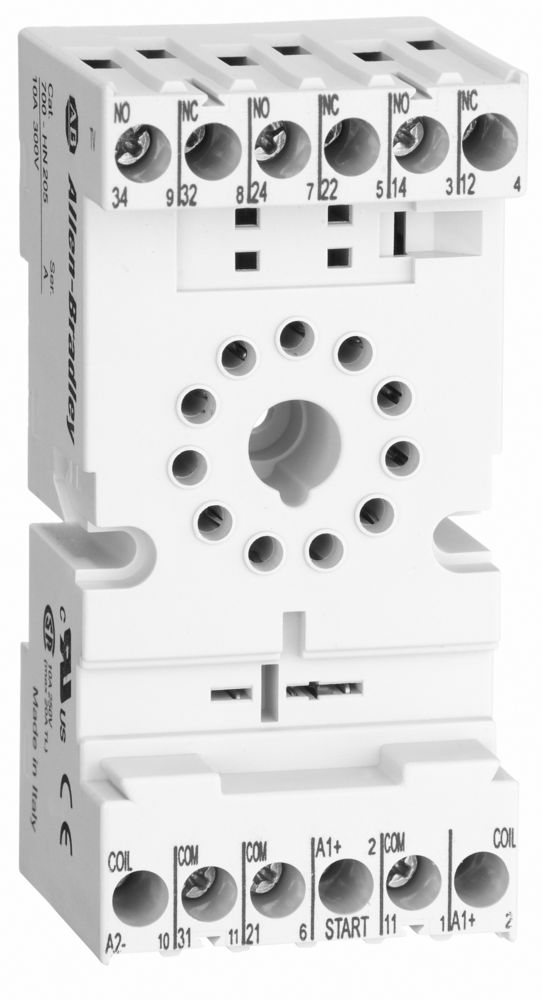

Увеличить - 700_HN205 8-контактный разъем - может использоваться с или без модуля синхронизации или усмиритель пульсации. винтовыми клеммами Tube Базовые Sockets - панели или DIN-рейку.Охраняемая строительства терминала. Используется с DPDT Bulletin 700-HA реле. 10 700-HN204
Код Артикул Описание Заказать
160129 700-SANY3Z25 Ввод-на-Метод вывода изоляции: Photocoupler. Нулевой Крест Функция: Не применимо. Индикатор состояния: Да. Выход (нагрузка) Макс.Непрерывный ток и номинальный диапазон напряжения: 3 @ 5 ... 110 DC. Номинальный входной (контроль) Напряжение: 6 ... 24 В постоянного тока Заказать
160128 700-SAZY5Z25 Ввод-на-Метод вывода изоляции: Photocoupler. Нулевой Крест Функция: Да. Индикатор состояния: Да. Выход (нагрузка) Макс.Непрерывный ток и номинальный диапазон напряжения: 5 @ 100 ... 240 В переменного тока (47 ... 63 Гц). Номинальный входной (контроль) Напряжение: 5 ... 24 В постоянного тока Заказать
