700-SC Реле твердотельные миниатюрные Ice Cube

700-SC
700-SC Ice Cube Твердотельные реле миниатюрные, втульчатые реле рассчитаны на нагрузку 3A.
Описание
  • 3 А (активная) Макс. непрерывная нагрузка (выход) ток
  • 264V AC, 48V DC или 125V DC макс. Варианты напряжения нагрузки
  • 5 ... 24 В постоянного тока или 110/220В переменного тока управления (входные) Варианты напряжения
  • Светодиодный индикатор (опция) для ввода / логики On / Off контроль состояния
  • Бюллетени 700-HN103, 700-HN104, или 700-HN128 разъем совместим
  • Совместимость с  Сериями 700-АТ1 или 700-АТ2 модуля таймера
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Описание Кат. Номер 700-SCZ ... Кат. Номер 700-SCT Кат. Пп 700-SCNY, 700-SCNN3 ... Кат. Пп 700-SCNN2 ...
Метод переключения нагрузки / устройства Тиристорный Транзистор
Время подачи 1/2 времени цикла напряжения питания нагрузки Δ + 1 мс макс.(Постоянного тока) 1 мс макс 0,5 мс макс. 0,5 мс макс.
3/2 времени цикла напряжения питания нагрузки Δ + 1 мс макс.(Переменный ток)
ВРЕМЯ ВОЗВРАТА 1/2 нагрузки источника питания цикла timeΔ + 1 мс макс. (Постоянного тока) 1/2 периода напряжения питания нагрузки timeΔ + 1 мс макс 2 мс макс. 2.5 мс макс.
3/2 нагрузки источника питания цикла timeΔ + 1 мс макс. (Переменный ток)
Выходные данные Падение напряжения 1,6 В (RMS) макс. 1,6 В (RMS) 1.5 В макс. 1.5 В макс.
Ток утечки на выходе 5 мА макс (при 100 В переменного тока)
10 мА макс (@ 200 В переменного тока)
2.5 мА макс (при 100 В переменного тока) 5 мА макс (при 200 В переменного тока) 5 мА макс (при 50 В DC) 0.1 мА макс (при 100 В постоянного тока)
Выход V DRM , Vгенеральный директор(V) 600 600 80 80
Выход ди / DT (/ мкс) 50 50 - -
Выход DV / DT (В / мкс) 250 250 - -
Выход я 2 т ( 2 S) 18 18 - -
Выход Tj (° C) Макс. 125 125 150 150
Сопротивление изоляции 100 М Вт мин (при постоянном напряжении 500)
Электрическая прочность 1500V переменного тока, 50/60 Гц в течение 1 минуты
Устойчивость к вибрации (макс.) 10 ... 55 Гц, 1,5 мм с двойной амплитудой (10 G)
Ударопрочность (макс.) 1000 м / с 2 (100 G)
Температура окружающей среды Рабочая: -30 ... +80 ° C (-22 ... +176 ° F) без обледенения или конденсации
Хранение: -30 ... +100 ° C (-22 ... +212 ° F) без обледенения или конденсации
Соответствие стандартам UL5 08, CSA C22.2 № 14, EN / IEC 60950, EN 50011, EN 61000-6-2, EN / IEC 60947-1, -4-3
Сертификаты CURUS Признанный (дело № E96956, Руководство NMFT2/NMFT8), с маркировкой CE, VDE сертифицированным
Влажность Рабочая: 45 ... 85% (без конденсации)
Вес Прибл. 50 г

Δ 60 Гц Время полного цикла = 16,6 мс, 50 ​​Гц Время полного цикла = 20 мс
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
  Описание Количество Кат. Нет.
Увеличить - 700_HN103 . Винтовые клеммы Разъем - Панель или Монтаж на DIN рейку; охраняемая строительство терминала я й = 10 A на полюс. 14-лезвие миниатюрный разъем для использования с Bulletin 700-SC реле. 10 700-HN103
Увеличить - 700SC-38-2 Винтовые клеммы Разъем - Панель или Монтаж на DIN рейку; охраняемая Терминал Строительство Я й = 10 A на полюс. 14-лезвие миниатюрный разъем для использования с Bulletin реле 700-SC. Этот разъем имеет катушки и между контактами, а также возможность подключить в произвольной вилкой в модулях (700-A__ Вспомогательное оборудование: СИД, от перенапряжения, ремень модулей) 10 700-HN104
Увеличить - 700SC-38-3 Винтовые клеммы основного сокета - Панель или Монтаж на DIN рейку; открытого Стиль Строительство Я й = 10 A на полюс. 14-лезвие миниатюрный разъем для использования с Bulletin 700-SC реле. 10 700-HN128
Увеличить - 700SA-32-4 DIN (# 3) симметрично рейку
35 х 7,5 х 1 м
10 199-DR1
Увеличить - 700SA-32-5 Заранее отпечатанных идентификационных бирок - содержит 10 листов предварительно печатных и пустых тегов. Каждый лист содержит 13 комплектов маркировки CR ... 9CR, TR ... 9TR, М ... 9M, Р, 1S и 117 пустые теги. Метки являются отрывной клейкой подложкой для удобного размещения на реле. 10 700-N40
Пустые Идентификационные Теги - содержит 10 листов пустых тегов идентификации для клиентов специализированной печати. Каждый лист содержит 546 пустых меток. Метки являются отрывной клейкой подложкой для удобного размещения на реле. 10 700-N41
Увеличить - 700SA-32-6 Фиксатор Зажим для Кат. Пп 700 - HN 103, - HN 104 и - HN 128 Розетки с 700 - HC. Реле реле Обеспечивает в розетку. 10 700-HN114

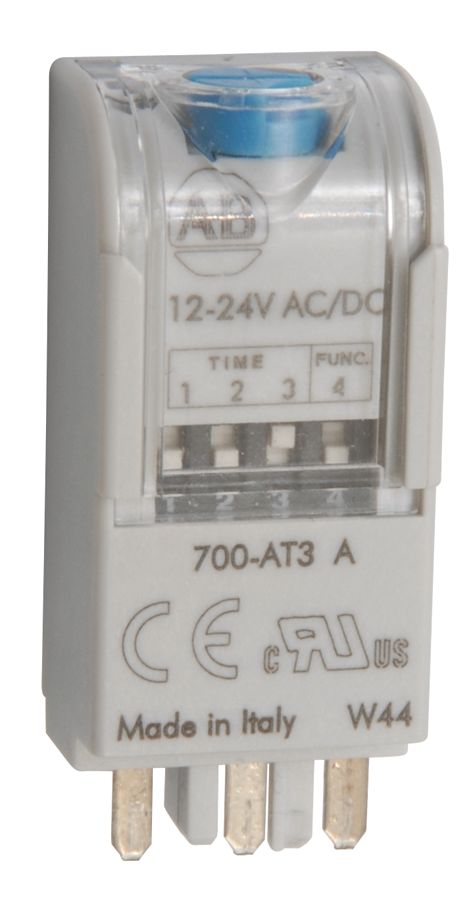

Увеличить - 700-AT3 (правый) _sm Ремень Модуль

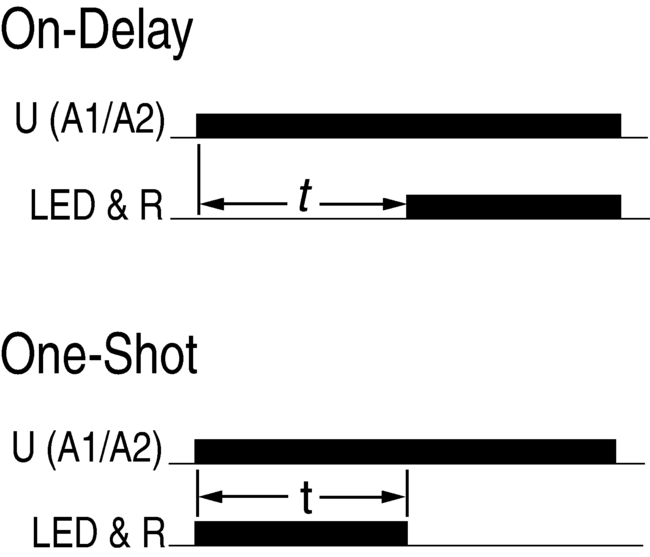

задержки включения или One-Shot диапазона выбирается напряжение: 12 ... 24В AC / DC, используемого с сокетами, которые принимают плагин аксессуаров модулей.
Увеличить - 700HC-86-3b 1 700-AT3
Ремень Модуль
задержки включения или One-Shot диапазона выбирается напряжение: 110 ... 125 В переменного тока, используемого с сокетами, которые принимают плагин аксессуаров модулей.
700-AT3A1
Ремень Модуль
задержки включения или One-Shot диапазона выбирается напряжение: 230 ... 240 В переменного тока, используемого с сокетами, которые принимают плагин аксессуаров модулей.
700-AT3A2
Код Артикул Описание Заказать
160138 700-SCNN2Z25 Ввод-на-Метод вывода изоляции: Photocoupler. Нулевой Крест Функция: Не применимо. Выход (нагрузка) Макс.Непрерывный ток и номинальный диапазон напряжения: 2 @ 5 ... 110 DC. Номинальный входной (контроль) Напряжение: 5 ... 24 В постоянного тока Заказать
160137 700-SCNN3Z26 Ввод-на-Метод вывода изоляции: Photocoupler. Нулевой Крест Функция: Не применимо. Выход (нагрузка) Макс.Непрерывный ток и номинальный диапазон напряжения: 3 @ 4 ... 48 В постоянного тока. Номинальный входной (контроль) Напряжение: 4 ... 24 В постоянного тока Заказать
160134 700-SCNY3Z25 Ввод-на-Метод вывода изоляции: Photocoupler. Нулевой Крест Функция: Не применимо. Выход (нагрузка) Макс.Непрерывный ток и номинальный диапазон напряжения: 3 @ 4 ... 48 В постоянного тока. Номинальный входной (контроль) Напряжение: 5 ... 24 В постоянного тока Заказать
160136 700-SCTN3Z24 Ввод-на-Метод вывода изоляции: Фотосимистор. Нулевой Крест Функция: Нет. Выход (нагрузка) Макс.Непрерывный ток и номинальный диапазон напряжения: 4 @ 100 ... 240 В переменного тока 47 ... 63 Гц. Номинальный входной (контроль) Напряжение: 24 В постоянного тока Заказать
160133 700-SCTY3Z24 Ввод-на-Метод вывода изоляции: Фотосимистор. Нулевой Крест Функция: Нет. Выход (нагрузка) Макс.Непрерывный ток и номинальный диапазон напряжения: 3 @ 100 ... 240 В переменного тока 47 ... 63 Гц. Номинальный входной (контроль) Напряжение: 24 В постоянного тока Заказать
160135 700-SCZN3Z26 Ввод-на-Метод вывода изоляции: Photocoupler. Нулевой Крест Функция: Да. Выход (нагрузка) Макс.Непрерывный ток и номинальный диапазон напряжения: 3 @ 100 ... 240 В переменного тока 47 ... 63 Гц. Номинальный входной (контроль) Напряжение: 4 ... 24 В постоянного тока Заказать
160131 700-SCZY2A1 Ввод-на-Метод вывода изоляции: Photocoupler. Нулевой Крест Функция: Да. Выход (нагрузка) Макс.Непрерывный ток и номинальный диапазон напряжения: 2 @ 100 ... 240 В переменного тока 47 ... 63 Гц. Номинальный входной (контроль) Напряжение: 100/110В переменного тока Заказать
160132 700-SCZY2A2 Ввод-на-Метод вывода изоляции: Photocoupler. Нулевой Крест Функция: Да. Выход (нагрузка) Макс.Непрерывный ток и номинальный диапазон напряжения: 3 @ 100 ... 240 В переменного тока 47 ... 63 Гц. Номинальный входной (контроль) Напряжение: 200/220V AC Заказать
160130 700-SCZY3Z25 Ввод-на-Метод вывода изоляции: Photocoupler. Нулевой Крест Функция: Да. Выход (нагрузка) Макс.Непрерывный ток и номинальный диапазон напряжения: 3 @ 100 ... 240 В переменного тока 47 ... 63 Гц. Номинальный входной (контроль) Напряжение: 5 ... 24 В постоянного тока Заказать
