309 AC Пускатели производства Allen-Bradley

Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.

309 пускатели предназначены для полного напряжения пуска трехфазные двигатели с короткозамкнутым ротором. Эти стартеры соответствовать стандартам NEMA, легко проволоки и обслуживания, просты в выборе и предлагаем широкий спектр. Эти пуска можно управлять с помощью дистанционного управления с кнопками, поплавкового выключателя, термостаты, реле давления, SNAP выключатели, концевые выключатели, или любой другой подходящий двух-или трех-проводной пилот устройство. Бюллетень 309 Нереверсивное стартеры доступны с Серия 193 E1 Plus электронные реле перегрузки для дополнительной гибкости в защите двигателя.

Описание

NEMA размеры 0 ... 2
Дизайн Экономия затрат
E1 Plus электронные реле перегрузки
Компактный размер

Выбор продукта

3-фазный Ÿ 600V AC Максимальная Ÿ 60 Гц Ÿ с 3-полюсный защитой от перегрузки
NEMA Размер	Непрерывная Ампер	Максимальная нагрузка не должна превышать "Непрерывная НОМИНАЛУ"				Открытого типа без Корпус
		Напряжение двигателя
		200V	230	50 Гц	460 ... 575 В
		200V	230	380 ... 415 В	460 ... 575 В	Кат. Нет.
0	18	3	3	5	5	309-АО Ä - μ
1	27	7-1/2	7-1/2	10	10	309- BOÄ - μ
2	45	10	15	25	25	309-СО Ä - μ

Ä Напряжение Суффикс-код и терминал постион (NEMA Размеры 0 ... 2)
Пример: Кат. № 309-АО Ä - μ становится Кат. № 309-АОД- μ .

[В]	24	110	120	220	240	440	480	550	600
Тока, 50 Гц	-	D	-	A	-	B	-	С	-
Тока, 60 Гц	-	-	D	-	A	-	B	-	С
Тока, 50/60 Гц	KJ	-	-	-	-	-	-	-	-

Ä Напряжение Суффикс-код по контролю DC

NEMA Размер	24 В постоянного тока Электронный катушки Код
0, 1, 2 и	EJ

μ реле перегрузки коды
Пример: Кат. № 309-AOD - μ становится Кат. Количество 309-AOD-EEC .

NEMA Размер	Полный ток нагрузки Диапазон регулировки	Реле перегрузки Код
0	1.0 ... 5	ЕЕС
0, 1	5.4 ... 27	EEE
2	9 ... 45	EEF

Вспомогательные контакты

	Описание			Для использования с NEMA Размеры	Кат.Нет.	Раздвоенный Вспомогательный контакт Кат. Нет.
	Описание	НЕТ	N.C.	Для использования с NEMA Размеры	Кат.Нет.	Раздвоенный Вспомогательный контакт Кат. Нет.
	Блоки вспомогательных контактов для Передняя Монтаж ⋆ - 2 - и 4-полюсные - Быстрый и легкий монтаж без инструментов - Электронно-совместимые контакты вплоть до 17V, 5 мА - механически связанные производительности между НО и НЗ полюсов и главных полюсов контактора (за исключением типы L) - модели с равной функции с несколькими терминальными вариантов нумерации L = В конце перерыва NC / опережающего НЕТ	0	2	0 ... 3	100-FA02	100-FAB02
		1	1		100-FA11	100-FAB11
		2	0		100-FA20	100-FAB20
		1L	1L		100-FBL11	-
		0	4		100-FA04	100-FAB04
		1	3		100-FA13	100-FAB13
		2	2		100-FA22	100-FAB22
		3	1		100-FA31	100-FAB31
		4	0		100-FA40	100-FAB40
		1 +1 L	1 +1 L		100-FAL22	-

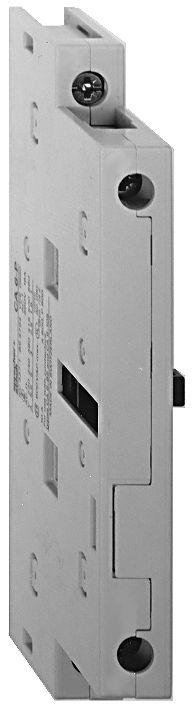

	Блоки вспомогательных контактов для бокового монтажа с концевую Обозначения ⋆ - 1 - и 2-полюсный - Двусторонняя нумерации для правой или левой монтажа на контактор - Быстрый и простой монтаж без инструментов - Электронно-совместимые контакты вплоть до 17В, 10 мА - Зеркало контакт производительности для главных полюсов контактора L = В конце перерыва NC / опережающего НЕТ	0	1	0 ... 3	100-SB01	-
		1	0		100-SB10	-
		0	2		100-SB02	-
		1	1		100-SB11	-
		2	0		100-SB20	-
		1L	1L		100-SBL11	-
⋆ Макс. количество вспомогательных контактов, которые могут быть установлены: AC катушки контакторов - макс. 4 NO контакты на передней части контактора, 2 НО контакта на стороне, 4 NC вперед или в сторону, 6 всего. DC катушки контакторов - макс. 4 Нет контакты на передней части контактора или макс 2 замыкающих контактов на стороне, 4 НК передней или боковой, 4 всего.

Описание			Схема соединения	Для использования с NEMA Размеры	Кат. Нет.
Описание	Количество замыкающих контактов	Кол-во ЧПУ Контакты	Схема соединения	Для использования с NEMA Размеры	Кат. Нет.
Вспомогательные контакты Боковой С терминальных обозначений последовательности	1	1		4 ... 5 левый / правый внутри монтажа	100-DS1-11
	1	1		4 ... 5 левый / правый вне монтаж	100-DS2-11
	1	1L		4 ... 5 левый / правый внутри монтажа	100-DS1-L11
	2	0		4 ... 5 левый / правый внутри монтажа	100-DS1-20
	2	0		4 ... 5 левый / правый вне монтаж	100-DS2-20
Вспомогательные контакты Электронные-совместимый блок-контакты Идеально подходит для использования при переключении управления с низким энергопотреблением схемы С IEC клемм последовательности обозначений Связаться рейтинги: AC 12, 250 В, 0,1 А АС-15, DC-13, 3 ... 125 В, 1 ... 100 мА	1	1		4 ... 5 левый / правый внутри монтажа	100-DS1-B11

Модули управления

Описание		Для использования с NEMA Размеры		Кат. Нет.
Пневматические модули Временные Пневматические элемент контактирует синхронизации переключения после времени задержки. Контакты на основных реле контроля продолжают действовать без промедления.	Задержка включения 0,3 ... 30 с Диапазон	0 ... 3 с переменного тока катушек		100-FPTA30
	2 ... 180 с Диапазон			100-FPTA180
	Задержка выключения 0,3 ... 30 с Диапазон	0 ... 3		100-FPTB30
	2 ... 180 с Диапазон			100-FPTB180
Электронные модули Сроки - На-Delay Delay контактора или управления реле соленоида контактор или реле управления находится под напряжением в конце времени задержки.	Задержка включения 0,1 ... 3 с Диапазон	0 ... 3		100-ETA3
	1 ... 30 с Диапазон			100-ETA30
	10 ... 180 с Диапазон			100-ETA180
	110 ... 240 В, 50/60 Гц 110 ... 250V DC
Электронные модули Сроки - Off-Delay . задержки контактора или управления реле соленоида После прерывания сигнала управления, контактор или реле управления обесточивается в конце времени задержки.	Задержка выключения 0,3 ... 3 с Диапазон	0 ... 3 с переменного тока катушек		100-ETB3
	1 ... 30 с Диапазон			100-ETB30
	10 ... 180 с Диапазон			100-ETB180
	110 ... 240 В, 50/60 Гц
Электронные модули Временные Задержка контактора соленоида.Контактор K 3 (Y) обесточивается (в выключенном состоянии) и K 2 (D) находится под напряжением (на) после окончания набора Y конец времени.(Задержка переключения на 50 мс.) Непрерывный диапазон регулировки Высокая точность повторения	Время перехода Y Контактор 1 ... 30 с Диапазон 110 ... 240 В, 50/60 Гц	0 ... 3 с переменного тока катушек		100-ETY30
Механические блокираторы для блокировки двух контакторов. Общие блокировки для всех Бюль. Размеры 300 контактор 0 ... 3 блокировки различных размеров возможных Механические и электрические блокировки можно в одном модуле с помощью встроенных вспомогательных контактов 9 мм разъем ласточкин хвост включены	Механическая только, без вспомогательных контактов	0 ... 3		100-MCA00
	Механическая / электрическая блокировка с 2 Н.З. вспомогательных контакта	0 ... 3		100-MCA02
DC Интерфейс (электронная) Интерфейс между управляющим сигналом постоянного тока (ПЛК) и приводом переменного тока реле контактор / управления (Вход) Управляющее напряжение 24 В постоянного тока Не требует дополнительного подавления скачков на катушки реле		0 ... 3 с переменного тока катушек		100-JE
Механическая защелка После контактор с механической блокировкой, обмотка контактора немедленно обесточено (в выключенном состоянии) по вспомогательным контактом NC (65-66). электрического или ручного релиз 1 НО + 1 НЗ вспомогательные контакты Подходит для всех Бюль. Размеры 300 контактор 0 ... 3		0 ... 3 с переменного тока катушек		100-FL11 Ä
Описание		Для использования с NEMA Размеры	Диапазон напряжения	Кат. Нет.
Ограничители перенапряжения Для ограничения коммутационных катушки переходных процессов. Плагин, катушку, установленную Подходит для всех Бюль. 300 контактор размеры 0 ... 3 RC, варистора и диодные версии	НТЦ Модуль привод переменного тока	0 ... 3 с переменного тока катушек	24 ... 48 В переменного тока, 50/60 Гц	100-FSC48
			110 ... 280V AC, 50/60 Гц	100-FSC280
			380 ... 480 В переменного тока, 50/60 Гц	100-FSC480
	Варистор Модуль привод переменного / постоянного тока	0 ... 3	12 ... 55V AC / 12 ... 77V DC	100-FSV55
			56 ... 136V AC / 78 ... 180 В постоянного тока	100-FSV136
			137 ... 277V AC / 181 ... 350 В DC	100-FSV277
			278 ... 575 В AC	100-FSV575

Ä Напряжение Суффикс-код

Кошка. нет. как указано является неполной. Выберите напряжения суффикс-код из приведенной ниже таблицы, чтобы завершить кошку. нет. Пример: 120V, 60 Гц: Кат. № 100-FL11 Ä становится Кат. № 100-FL11D .

Напряжение

24V

48V

100V

110V

120V

230-240V

240

277V

380-400В

400-415V

440V

480

50 Гц

КP

60 Гц

Компоненты Ассамблеи

	Описание	Для использования с NEMA Размеры	Количество	Кат.Нет.
	Ласточкин хвост Разъемы Для использования в контакторов и пускателей сборок. Один разъем - 0 мм Расстояние	0 ... 3	10	100-S0
Кат. № 100-S0	Ласточкин хвост Разъемы Для использования в контакторов и пускателей сборок. Двойной разъем - 9 мм Расстояние	0 ... 3	10	100-S9
	Защитные чехлы Обеспечивает защиту от непреднамеренного ручном режиме Для контакторов и фронтальными вспомогательных контактов, пневматические таймеры и защелок	0 ... 3	1	100-SCCA
Кат. № 100-СЦСИ		0 ... 3	1	100-SCCA
		100-FA,-FB,-ФК, -FP,-ФЗ;	10	100-SCFA
Кат. № 100-SCFA		100-FA,-FB,-ФК, -FP,-ФЗ;	10	100-SCFA
	Реверсивный комплекты силовая проводка - Для реверсивных связь с твердотельного или термореле перегрузки	0	1	105-PW23
		1		105-PW37
		2		105-PW43
Кат. № 105-PW23		3		105-PW85
	DIN (# 3) симметрично железнодорожного 35 х 7,5 х 1 м	0 ... 2	10	199-DR1

Маркировки

	Описание	Кол-во. ⋆	Кат.Нет.
	Этикетка Лист 105 самоклеящиеся бумажные этикетки каждый, 6 х 17 мм	10	100-FMS
	Маркировка Tag Лист 160 перфорированные бумажные этикетки каждый, 6 х 17 мм, для использования с прозрачной крышкой	10	100-FMP
	Прозрачная крышка Для использования с маркировкой тегов листы	100	100-FMC
	Маркировка Тэг адаптеры для использования с маркировкой тегу: Система V4/V5	100	100-FMA1
	Маркировка Тэг адаптеры для использования с маркировкой тегу: система 1492 Вт	100	100-FMA2
⋆ заказываются в упаковке упаковках.

Модули глушитель

	Описание	Схема	Подавитель Рейтинг	Для использования с NEMA Размеры	Кат. Нет.
	Подавитель Модуль для Бюль. 100-D Контакторы - Для ограничения напряжения при катушки схемы прерываются - Поставляется в стандартной на всех обычных постоянного тока катушки контакторов и всех электронных контакторов катушки (в рамках модуля питания или поставляться с отдельным модулем супрессоров)		НТЦ Модуль (контроль тока) для контакторов с обычной катушкой 21 ... 48В, 50 Гц; 24 ... 55В, 60 Гц	4	100-DFSC48
			95 ... 110 В, 50 Гц; 110 ... 127В, 60 Гц		100-DFSC110
			180 ... 277V, 50 Гц; 208 ... 277V, 60 Гц		100-DFSC240
			380 ... 550V, 50 Гц; 440 ... 600 В, 60 Гц		100-DFSC550
			Варистор Модуль для контакторов с обычной катушки 55V AC	4	100-DFSV55
			56 ... 136V AC		100-DFSV136
			137 ... 277V AC		100-DFSV277
			278 ... 600 В AC		100-DFSV575
			208 ... 277V AC ⋆	5	100-DFSV550
⋆ Для категории перенапряжения IV (IEC 947 для 100-D ...-EI) например, требования молниезащиты.

Соединение компонентов

Описание	Выход соединения	Для использования с NEMA Размеры		Терминал соединения	Кат. Нет.
Описание	Выход соединения	4	5	Терминал соединения	Кат. Нет.
Реверсивный: Входной соединения звезда-треугольник: Главная-соединение треугольником	50 мм 2	X		Наконечники, 100-DL ...	100-D180-VL
	120 мм 2		X	Наконечники, 100-DL ...	100-D420-VL
	50 мм 2	X		Клеммные колодки, 100-DTB ...	100-D180-VLTB
	120 мм 2		X	Клеммные колодки, 100-DTB ...	100-D420-VLTB
Реверсивный: Выход соединения звезда-треугольник: Дельта-Уай связь	50 мм 2	X		Наконечники, 100-DL ...	100-D180-VT
	120 мм 2		X	Наконечники, 100-DL ...	100-D420-VT
	50 мм 2	X		Клеммные колодки, 100-DTB ...	100-D180-VTTB
	120 мм 2		X	Клеммные колодки, 100-DTB ...	100-D420-VTTB
Дельта-Уай подключение, если 100-D115 ... 180 используется в качестве контактора	80 мм 2		X	Клеммные колодки, 100-DTB ...	100-D420-VYTB
Звезда-треугольник: Обычный мост	-		X	-	100-D420-VYU
Мощность подключения комплекты (для контакторов с использованием 100-DL крепежные комплекты)	NEMA Размер 4 Реверсивный Двухскоростной или переключение Wye-Delta/Star-Delta				100-DPW180 100-D180-VL 100-DPY180
	NEMA Размер 5 Реверсивный Двухскоростной или переключение Wye-Delta/Star-Delta				100-DPW420 100-D420-VL 100-DPY420

Описание	Для использования с NEMA Размеры		Кат. Нет.
Наконечники Комплект из двух Класс защиты IP2X согласно МЭК 60529 и DIN 40 050	4, 193-EC_F, 193-EE_F		100-DTB180
	5, 193-EC_G, 193-EF2C, 193-EE_G		100-DTB420
Наконечники (UL / CSA), медь кадров Набор из трех	4, 193-EC_F, 193-EE_F		100-DL180
	5, 193-EC_G, 193-EE_G		100-DL420
Цепь управления Терминал 2 х 2,5 мм 2	4		100-DAT1
	5		100-DAT2
Клеммные заглушки Комплект из двух Класс защиты IP10 согласно МЭК 60529 и DIN 40 050 Для прямых-он-лайн, изменив, двухскоростной, и wye-delta/star-delta сборок	4		100-DTS180
	5		100-DTS420
Клеммные крышки Класс защиты IP20 согласно МЭК 60529 и DIN 40 050 Для прямых-он-лайн, изменив, двухскоростной, и wye-delta/star-delta сборок	4, 193-EC_F, 193-EE_F		100-DTC180
	5, 193-EC_G, 193-EE_G		100-DTC420
Монтажная пластина Оцинкованный стальной лист для пусковых комбинаций Для прямого он-лайн, задним ходом, двухскоростной, звезда-треугольник звезда-треугольник, и Даландера сборки	4	Прямая он-лайн	100-DMS180
		Реверсивный, двухскоростной или переключение	100-DMU180
		Y- D или Даландера	100-DMY180
	5	Прямая он-лайн	100-DMS420
		Реверсивный, двухскоростной или переключение	100-DMU420
		Y- D или Даландера	100-DMY420

Блокировка

Описание	Схема	Для использования с NEMA Размеры	Кат.Нет.
Блокировка - Механический только Никаких дополнительных пространств		4 ... 5	100-DMA00
Блокировка - Двойной электрический / механический Никаких дополнительных пространств Два НЗ контакты		4 ... 5	100-DMD02
Блокировка - Механический только Никаких дополнительных пространств		4 ... 5	100-DMD00
Блокировка - Механическая Только Обеспечивает блокировки между размером 3 и размером 4 контакторов.		3 ... 4	100-DMC00
Блокировка - Двойной электрический / механический Обеспечивает блокировки между размером 3 и размера 4 контакторы. Две N.C. вспомогательных контакта		3 ... 4	100-DMC02

Код	Артикул	Наименование	Непрерывный ток, Ампер	Напряжение двигателя 200V	Напряжение двигателя 230V	Напряжение двигателя 380...415V	Напряжение двигателя 460...575V	Диапазон регулировки	Заказать
181711	309-AOA-EEC	Открытого типа без корпуса; Ток 50Гц 220V (60Гц 240V); Размер - 0	18	3	3	5	5	1.0…5	Заказать
181712	309-AOA-EEE	Открытого типа без корпуса; Ток 50Гц 220V (60Гц 240V); Размер - 0	18	3	3	5	5	5.4…27	Заказать
181715	309-AOB-EEC	Открытого типа без корпуса; Ток 50Гц 440V (60Гц 480V); Размер - 0	18	3	3	5	5	1.0…5	Заказать
181716	309-AOB-EEE	Открытого типа без корпуса; Ток 50Гц 440V (60Гц 480V); Размер - 0	18	3	3	5	5	5.4…27	Заказать
181719	309-AOC-EEC	Открытого типа без корпуса; Ток 50Гц 550V (60Гц 600V); Размер - 0	18	3	3	5	5	1.0…5	Заказать
181720	309-AOC-EEE	Открытого типа без корпуса; Ток 50Гц 550V (60Гц 600V); Размер - 0	18	3	3	5	5	5.4…27	Заказать
181707	309-AOD-EEC	Открытого типа без корпуса; Ток 50Гц 110V (60Гц 120V); Размер - 0	18	3	3	5	5	1.0…5	Заказать
181708	309-AOD-EEE	Открытого типа без корпуса; Ток 50Гц 110V (60Гц 120V); Размер - 0	18	3	3	5	5	5.4…27	Заказать
181727	309-AOEJ-EEC	Открытого типа без корпуса; 24V постоянного тока; Размер - 0	18	3	3	5	5	1.0…5	Заказать
181728	309-AOEJ-EEE	Открытого типа без корпуса; 24V постоянного тока; Размер - 0	18	3	3	5	5	5.4…27	Заказать
181723	309-AOKJ-EEC	Открытого типа без корпуса; Ток 50/60Гц 24V; Размер - 0	18	3	3	5	5	1.0…5	Заказать
181724	309-AOKJ-EEE	Открытого типа без корпуса; Ток 50/60Гц 24V; Размер - 0	18	3	3	5	5	5.4…27	Заказать
181713	309-BOA-EEE	Открытого типа без корпуса; Ток 50Гц 220V (60Гц 240V); Размер - 1	27	7-1/2	7-1/2	10	10	5.4…27	Заказать
181717	309-BOB-EEE	Открытого типа без корпуса; Ток 50Гц 440V (60Гц 480V); Размер - 1	27	7-1/2	7-1/2	10	10	5.4…27	Заказать
181721	309-BOC-EEE	Открытого типа без корпуса; Ток 50Гц 550V (60Гц 600V); Размер - 1	27	7-1/2	7-1/2	10	10	5.4…27	Заказать
181709	309-BOD-EEE	Открытого типа без корпуса; Ток 50Гц 110V (60Гц 120V); Размер - 1	27	7-1/2	7-1/2	10	10	5.4…27	Заказать
181729	309-BOEJ-EEE	Открытого типа без корпуса; 24V постоянного тока; Размер - 1	27	7-1/2	7-1/2	10	10	5.4…27	Заказать
181725	309-BOKJ-EEE	Открытого типа без корпуса; Ток 50/60Гц 24V; Размер - 1	27	7-1/2	7-1/2	10	10	5.4…27	Заказать
181714	309-COA-EEF	Открытого типа без корпуса; Ток 50Гц 220V (60Гц 240V); Размер - 2	45	10	15	25	25	9…45	Заказать
181718	309-COB-EEF	Открытого типа без корпуса; Ток 50Гц 440V (60Гц 480V); Размер - 2	45	10	15	25	25	9…45	Заказать
181722	309-COC-EEF	Открытого типа без корпуса; Ток 50Гц 550V (60Гц 600V); Размер - 2	45	10	15	25	25	9…45	Заказать
181710	309-COD-EEF	Открытого типа без корпуса; Ток 50Гц 110V (60Гц 120V); Размер - 2	45	10	15	25	25	9…45	Заказать
181730	309-COEJ-EEF	Открытого типа без корпуса; 24V постоянного тока; Размер - 2	45	10	15	25	25	9…45	Заказать
181726	309-COKJ-EEF	Открытого типа без корпуса; Ток 50/60Гц 24V; Размер - 2	45	10	15	25	25	9…45	Заказать
