1494G/1494GX/1494GY - Плавкие, 600V

30 ... рейтинги 600 переключатель
600V: 3-полюсные, 3-фазные и 6-полюсные, 3-фазные версии
Номера для плавких версии только
3R/4/12 (окрашенного металла), Тип 4/4X (нержавеющая сталь), и тип 4/4X (неметаллические) корпуса
30 ... рейтинги 100 переключатель в корпусах дополнительные емкости
30 ... 100 A рейтинги переключатель для 6-полюсных 3-фазных приложений
Общий выключатель связан с ручкой во все времена
Видимый строительство лезвие для безопасности
Неметаллические ручка - стандартный (30 ... 200)
Металл или нержавеющая сталь рукоятка - опционально
Блокируемая ручка
Устанавливается на заводе - Опции
Аксессуары - установленные

Тип 12 взрывобезопасности корпус (Класс II, раздел 2, группы F + G и Класс III, Дивизион 1 и 2) могут быть поставлены, заменив F в перечисленных кошки. нет. с буквы K . Пример: Кат. Кол-1494G-BK3N .

Бюллетень 1494C, 1494F, 1494G, 1494R, 1494V выключатели

Выключатель Электрические параметры
Переключатель Размер			30	60	100	200	400	600
Номинальное напряжение изоляции Ui (UL) IEC			(600) 660В
Рейтинги UL / CSA / NEMA	Hp	230V/60 Гц 460V/60 Гц 575V/60 Гц	7.5 15 20	15 30 50	30 60 75	60 125 150	125 250 350	200 400 500
		250В DC	5	10	20	40	50	50
	Непрерывная Текущий	600V AC 250V DC	30	60	100	200	400	600
Рейтинги Приложения IEC	Максимальная кВт (AC23)	220В/50 Гц 440V/50 Гц 550V/50 Гц	5.5 11 15	11 22 37	22 45 55	48 90 110	90 185 257	150 295 375
Вспомогательный контакт Electical рейтинг
NEMA / EEMAC			B600, P300
Рейтинги IEC			Ui 660В		Я й 10 A
			ACII U х		12 ... 120 В 220 ... 240 В 380 ... 400 В 500 ... 600 В		Я е	6 3 1,5 1,2
Переключение Низкий уровень			5 мА при 12 В постоянного тока
Механический
Степень защиты		Операционные ручки	Неметаллические Тип 1, 3R, 4, 4X, 12, Окрашенные Тип 1, 3R, 4, 12 из нержавеющей стали Тип 4, 4X
Механический ресурс (типичное)			20 000 операций (30 ... 200 A) 10 000 операций (400 ... 600)
Частота коммутации (операции / ч)			30, 60, 100, и 200 размеры A - 300 макс. 400 и 600 размеры A - 240 макс.
Окружающей среды
Температура		Рабочий	-35 ... +40 ° C (-31 ... +104 ° F)
		Хранение	-40 ... +65 ° C (-40 ... +149 ° F)
Высота над уровнем моря (за IEC 947-5)			2000 м за IEC 337-1
Относительная влажность (в IEC 947-3)			90% при 20 ° С (68 ° F) и 50% при 40 ° С (104 ° F)
Дизайн Спецификация / Тестовые требования
Электрическая прочность			2200V в течение 1 минуты
Электрический ресурс			6000 операций при номинальном токе
Короткое замыкание способности выдерживать			10 000: неслитых 10 000: с Класс H предохранители 200 000 A: с класса J или класса R предохранителями
Строительство
Перейти материал корпуса			Фенольный
Материал контактов			Медь, покрытая оловом
Клеммы		30 60 100 200 400 600	# 10 - 32 винт и само-лифтинг нажимной диск 1/4 дюйма - 28 винт-наконечник, медь 5/16 дюйма - 24 винт-наконечник, медь 3/8 дюйма - 24 винт-наконечник, медь 3/8 дюйма - 24 винт-наконечник, медь 1/2 дюйма - 13 винт-наконечник, медь
Все провод, рассчитанный на 75 ° C (167 ° F) или выше должны быть рассчитаны на местном Electric Code для 75 ° C (167 ° F) проволоки.
Размер проводника (мм 2 )		30 60 100 200 400 600	# 14 ... 8 AWG (1,5 ... 10 мм 2 ) # 14 ... 4 AWG (2,5 ... 16 мм 2 ) # 8 ... 1/0 AWG (10 ... 50 мм 2 ) № 6 ... 4/0 AWG (16 ... 95 мм 2 ) 2 из # 1/0 AWG ... 250 MCM (2 на выступ) 2 из 185 мм 2 ... 250 MCM или (1) # 4 AWG ... 500 MCM 2 из # 1/0 AWG ... 350 МСМ (2 на выступ) 2 из 185 мм 2 ... 350 МСМ или (1) # 4 AWG ... 500 MCM
Рекомендуем Крутящий момент		30 60 100 200 400 600	Дирижер в Луг 20 фунтов • в 45 фунтов • в 150 фунтов • в 275 фунтов • в 325 фунтов • в 325 фунтов • в			Луг в Терминал 20 фунтов • в 50 фунтов • в 90 фунтов • в 175 фунтов • в 175 фунтов • в 275 фунтов • в
Переключатели, Механизмы и Наборы аксессуаров			Оцинкованная сталь, Соответствует RoHS отделка

Бюллетень 1494H, 1494HL выключатели

Выключатель Электрические параметры
Переключатель Размер			30	60	100	200
Номинальное напряжение изоляции Ui (UL) IEC			(600) 660В
Рейтинги UL / CSA / NEMA	Hp	230V/60 Гц 460V/60 Гц 575V/60 Гц	10 20 30	20 50 60	40 75 100	60 125 150
		250В DC	5	10	20	40
	Непрерывная Текущий	600V AC 250V DC	30	60	100	200
Вспомогательный контакт Electical рейтинг
Непрерывный ток			10	15
Конфигурация полюс			DPDT	DPDT
Механический
Степень защиты		Операционные ручки	Окрашенные Тип 1, 3R, 12
Механический ресурс (типичное)			10 000 операций
Частота коммутации (операции / ч)			300 максимальная
Окружающей среды
Температура		Рабочий	-35 ... +40 ° C (-31 ... +104 ° F)
		Хранение	-40 ... +65 ° C (-40 ... +149 ° F)
Высота над уровнем моря (за IEC 947-5)			2000 м за IEC 337-1
Относительная влажность (в IEC 947-3)			90% при 20 ° С (68 ° F) и 50% при 40 ° С (104 ° F)
Дизайн Спецификация / Тестовые требования
Электрическая прочность			2200V в течение 1 минуты
Электрический ресурс			6000 операций при номинальном токе
Короткое замыкание способности выдерживать			10 000: неслитых 10 000: с Класс H предохранители 200 000 A: с класса J или класса R предохранители (30 ... 100) 100 000: с класса J или класса R предохранители (200 А)
Строительство
Перейти материал корпуса			Фенольный
Материал контактов			Медь, покрытая оловом
Клеммы		30 60 100 200	# 10 - 32 винт и само-лифтинг нажимной диск 1/4 дюйма - 28 винт-наконечник, медь 5/16 дюйма - 24 винт-наконечник, медь 3/8 дюйма - 24 винт-наконечник, медь
Все провод, рассчитанный на 75 ° C (167 ° F) или выше должны быть рассчитаны на местном Electric Code для 75 ° C (167 ° F) проволоки.
Размер проводника (мм 2 )		30 60 100 200	# 14 ... 8 AWG # 12 ... 2 AWG # 10 ... 1/0 AWG № 2 ... 250 MCM AWG
Рекомендуем Крутящий момент		30 60 100 200	Дирижер в Луге 36 ... 40 фунтов • в 35 ... 45 фунтов • в 35 ... 50 фунтов • в 275 фунтов • в
Механизмы			Оцинкованная сталь, бронза хромат отделка

Бюллетень 1494D, 1494V Автоматические выключатели

Электрические параметры
Размер кадра		125	150	250	400	600	800	1200
Вспомогательные контакты
1494V, 1494D
NEMA / EEMAC		B600, P300
Рейтинги IEC		ACII U х			12 ... 120 В 220 ... 240 В 380 ... 400 В 500 ... 600 В		Я е	6 3 1,5 1,2
Максимальная количество вспомогательных контактов		2
Механические характеристики
Механический ресурс (типичное)		10 000
Строительство
Механизмы		Оцинкованная сталь
Данных об окружающей среде
Температура окружающей среды ⋆	Рабочий	-20 ... +40 ° C (-4 ... +104 ° F)
	Хранение	-40 ... +65 ° C (-40 ... +149 ° F)
Высота над уровнем моря (за IEC 947-5)		2000 м за IEC 337-1
Относительная влажность (в IEC 947-3)		90% при 20 ° С (68 ° F) и 50% при 40 ° С (104 ° F)

⋆ См. спецификации выключателя для других ограничений.

Бюллетень 1491 Fuse Blocks

Электрический
UL Тип предохранителя		Класс H	Класс J	Класс R	Класс C	Class CC
Максимальный размер Предохранитель картриджа		30 ... 600	30 ... 600	30 ... 600	30 ... 600	30
Максимальное напряжение	Переменный ток	600V	600V	600V	600V	600V
	Постоянный ток	250V	250V	250V	250V	250V
Тепловая Номинальный ток		30 ... 600	30 ... 600	30 ... 600	30 ... 600	30
Максимальная короткого замыкания Предполагаемый ток замыкания		10 кА	200 кА	200 кА	100 кА	200 кА
Строительство
Предохранителей клипы		Луженая медь
Клеммы		Луженая медь
Блок предохранителей База		Фенол или фарфора
Окружающей среды
Температура окружающей среды	Открыто	-20 ... +55 ° C (-4 ... +131 ° F)
	Закрытый	-20 ... +40 ° C (-4 ... +104 ° F)
	Хранение	-40 ... +65 ° C (-40 ... +149 ° F)
Высота над уровнем моря (за IEC 947-5)		2000 м
Относительная влажность (в IEC 947-3)		90% при 20 ° С (68 ° F) и 50% при 40 ° С (104 ° F)

Аксессуары

		Описание		Для использования с	Кат. Нет.
		Вспомогательные контакты	1 замыкающий контакт	1494C, 1494F, 1494V и 1494G (30 ... 400) выключатели 1494D, 1494V ⋆ (125 ... 400 кадров) Автоматические выключатели	1495-N8
			1 замыкающий контакт (переключение низкого уровня)		1495-N8X
			1 НЗ Контакты		1495-N9
			1 НЗ контакт (переключение низкого уровня)		1495-N9x
		Вспомогательные контакты (600 разъединитель только)	1 замыкающий контакт	1494C, 1494G и 1494V выключатели только 600 A	⋆	595-
Кат. № 595-	Кат. № 595-B		1 НЗ Контакты		⋆	595-B
		Вспомогательные Kit Контакт адаптер для разъединителей	600		595-N1
Кат. № 595-N1
		Вспомогательные Kit Контакт адаптер для разъединителей с левой механизма	30 ... 100 разъединитель	1494V разъединитель с левой механизма, 30 ... 100 А	‡	1495-N24
Кат. Номер 1495-N24			200 ... 400 разъединитель	1494V разъединитель с левой механизма, 200 ... 400 А	‡	1495-N25
		Вспомогательные Kit Контакт Адаптер для автоматических выключателей	125 и 150 кадров Allen-Bradley, Cutler-Молот	1494D, 1494V Автоматические выключатели	‡	1495-N21
			250, 400 кадров Allen-Bradley, Cutler-Молот	1494V выключатель	‡	1495-N23
			250 кадров Allen-Bradley, Cutler-Молот	1494D выключатель	‡	1495-N22
			400 кадров Allen-Bradley, Cutler-Молот	1494D выключатель	‡	1495-N16
Кат. Номер 1495-N21	Кат. Номер 1495-N23		600, 800, 1200 кадров Катлер-Молот	1494D выключатель	‡	1495-N13
		Вспомогательные контакты	1 замыкающий контакт	1494R Выключатель 30 А, 60 А	895-A1
			1 НЗ Контакты		895-B1
			1 НЕТ и 1 НЗ Контакты		895-C1
		Вспомогательный контакт Adapter Kit для 1 контакт			895-M11
Кат. Номер 895-A1	Кат. Номер 895-M11	Вспомогательный контакт Adapter Kit для 2 контактов			895-M12
		Вспомогательные контакты	1 замыкающий контакт	1494R Выключатель 100 А, 200 А	895-A2
			1 НЗ Контакты		895-B2
			1 НЕТ и 1 НЗ Контакты		895-С2
		Вспомогательный контакт Adapter Kit для 1 контакт			895-M21
Кат. Номер 895-A2	Кат. Номер 895-M21	Вспомогательный контакт Adapter Kit для 2 контактов			895-M22
		Электрические блокировки	1 НЕТ и 1 НЗ - ранний разрыв	1494C, 1494G и 1494V разъединители с лево-/правосторонним механизма, 30 ... 100 и правой рук Механизм, 600	§	1495-N34
			2 НЕТ и 2 НЗ - ранний разрыв		§	1495-N35
			1 НЕТ и 1 НЗ - ранний разрыв	1494C, 1494G, и 1494V разъединитель с правой механизма, 200 А, 400 А	1495-N43
			2 НЕТ и 2 НЗ - ранний разрыв		1495-N44
			1 НЕТ и 1 НЗ - ранний разрыв	1494C и 1494V разъединитель с левой механизма, 30 ... 100 А	1495-N37
Кат. Номер 1495-N34			2 НЕТ и 2 НЗ - ранний разрыв		1495-N38
			1 НЕТ и 1 НЗ - ранний разрыв	1494V разъединитель с левой механизма, 200 А	1495-N39
			2 НЕТ и 2 НЗ - ранний разрыв		1495-N40
			1 НЕТ и 1 НЗ - ранний разрыв	1494V разъединитель с левой механизма, 400 А	1495-N41
			2 НЕТ и 2 НЗ - ранний разрыв		1495-N42
			10 DPDT - ранний разрыв (для 30 А, тип 1 и 3R только)	Переключатель 1494H безопасности	1495-N77
			15 DPDT - ранний разрыв (для 30 А, тип 12) 15 DPDT - ранний разрыв (для всех 60 А, 100 А, и 200, Тип 1, 3R, и 12)		1495-N78
Кат. Номер 1495-N35		Электрические Комплект блокировки адаптер	600 разъединитель	1494C, 1494G, 1494V разъединитель	1495-N36

⋆ Требуется комплект адаптера на новых установках.			‡ Один Набор креплений позволяет до двух вспомогательных контактов должны быть установлены.
§ Дополнительная комплект адаптера ( Кат. номер 1495-N36 ), необходимых для установки на 600 переключателя.

	Описание			Для использования с	Кат. Нет.
	Луг Соединители (3 в упаковке)			Выключатели электродвигателей 1494C, 1494F, 1494G и 1494V
	Отключите размер [А]	Размер провода
	30	# 14 ... 8 AWG провода			⋆
	60	# 14 ... 4 AWG провода			♣	1494R-N1
	100	# 8 ... 1/0 AWG провода			♣	1494R-N2
	200	# 6 ... 4/0 AWG провода			♣	1494R-N3
		# 6 ... 250 MCM провода (негабаритных)			♣	199-LF1
	400	(2) № 1/0 ... 250 MCM AWG			♣	1494R-N14
		# 4 AWG ... 500 МСМ провода (негабаритных)			♣	1494R-N15
	600	(2) № 1/0 ... 350 МСМ провода			♣	1494R-N10
		(2) № 1/0 ... 350 МСМ провода		1491-N621 или 1491-R621 600 A блоки предохранителей	Δ	1494R-N11
Кат. Кол-1494R-N3		(1) № 4 ... 500 МСМ провода			Δ	1494R-N12

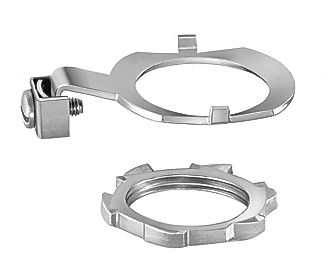

	Наземные Разъемы			Выключатели электродвигателей 1494C, 1494F, 1494G и 1494V	599-GR1
	Земляной контакт комплекты		30 ... 60
			100 ... 200		599-ГРЕ2
			400 ... 600		599-GR3
			30, 60	1494H & 1494HL безопасности Коммутаторы	599-GR4
Кат. № 599-GR1			100, 200		599-GR5
	Обычный комплекты 30 @ 250/600V AC Плавкие (тип 1 и 3R)			Переключатели 1494H безопасности	599-NK1
	30 @ 250/600V AC Номера для Плавкие (тип 1 и 3R)				599-НК2
	30 @ 250/600V AC Плавкие & Non-Плавкие (Тип 12)				599-NK3
	60 @ 250/600V AC Плавкие & Non-Плавкие (тип 1 и 3R)				599-NK4
	60 @ 250/600V AC Плавкие (Тип 12)				599-NK5
	60 @ 250/600V AC Номера для Плавкие (Тип 12)				599-NK6
	100 @ 250/600V AC Плавкие (тип 1 и 3R)				599-NK7
	100 @ 250/600V AC Номера для Плавкие (Тип 1, 3R, и 12)				599-НК8
	100 @ 250/600V AC Плавкие (Тип 12)				599-NK9
	200 @ 250/600V AC Плавкие & Non-Плавкие (тип 1 и 3R)				599-NK-10
	200 @ 250/600V AC Плавкие & Non-Плавкие (Тип 12)				599-NK11
	Фаза Барьерные комплекты			1494C, 1494F, 1494G, 1494V
	Отключите размер [А]
	30, 60				1494F-PH2
	100				1494F-PH3
	200				1494F-PH4
	400				1494F-PH5
⋆ Все терминалы переключателей 30 А обставлены нажимной диск самоподъемной разъемов в качестве стандарта.
Δ Каждый комплекты содержит (2) наконечники.
♣ Каждый набор содержит (3) наконечники.

	Описание			Для использования с	Кат.Нет.
	Предохранителей клипы (6 в упаковке)			Выключатели электродвигателей 1494C, 1494F, 1494G и 1494V
	Предохранитель Class	Предохранитель Клип Рейтинг [А]
	Предохранитель Class	250V	600V
	Н / J	30	-		1401-N41
		60	30		1401-N42
		-	60		1401-N43
		100	100		1401-N44
		200	200		1401-N45
		400	400		1401-N46
	J	30	30	Выключатели электродвигателей 1494C, 1494F, 1494G и 1494V	1401-N42
		60	60	Выключатели электродвигателей 1494C, 1494F, 1494G и 1494V	1401-N43
		100	100	Выключатели электродвигателей 1494C, 1494F, 1494G и 1494V	1401-N44
		200	200	Выключатели электродвигателей 1494C, 1494F, 1494G и 1494V	1401-N45
		400	400	Выключатели электродвигателей 1494C, 1494F, 1494G и 1494V	1401-N46
		600	600	1494V-FS600 Fuse Blocks	‡
	R	30	-	Выключатели электродвигателей 1494C, 1494F, 1494G и 1494V	1401-N50
		60	30		1401-N51
		-	60		1401-N52
		100	100		1401-N53
		200	200		1401-N54
		400	400		1401-N55
	Н, R	600	600	1491 Fuse Blocks	§
	Класс R Предохранитель клип комплекты 30 @ 250В переменного тока (тип 1, 3R, 12)			Переключатели 1494H безопасности	1401-N70
	30 @ 600В переменного тока (тип 1, 3R)				1401-N71
	30 @ 600В переменного тока (тип 12)				1401-N72
	60 @ 250 В переменного тока (тип 1, 3R, 12)				1401-N73
	60 @ 600В переменного тока (тип 1, 3R, и 12)				1401-N74
	100 @ 250/600V AC (тип 12)				1401-N76
	100 @ 250/600V AC (тип 1 и 3R) 200 @ 250/600V AC (тип 1, 3R, и 12)				1401-N77
	30 @ 250 В переменного тока (тип 1 и 3R)			Переключатели 1494HL безопасности	1401-N78
	60 @ 250 В переменного тока (тип 1 и 3R)				1401-N79
	100 @ 250 В переменного тока (тип 1 и 3R)				1401-N80
	100 @ 250 В переменного тока (тип 1 и 3R) 200 @ 250 В переменного тока (тип 1 и 3R)				1401-N81
§ В комплекте с Бюллетень 1491 отдельных установленных предохранителей блоков. Один блок предохранителей комплект на полюс требуется.
‡ предохранителей клипы не требуется; предохранителей болты непосредственно к терминалу.

	Защитные чехлы предохранителей (для использования с бул. 1494C, 1494F, 1494G и 1494V разъединителей)
	Переключатель Рейтинг [А]	Предохранитель Class	Предохранитель Клип Рейтинг [А]		Кат. Нет.
	Переключатель Рейтинг [А]	Предохранитель Class	250V	600V	Кат. Нет.
	30 30 60 30 60 60 100	Номера для легкоплавких H, R H, R J J Номера для легкоплавких Номера для легкоплавких	- 30 60 30 60 - -	- - - 30 60 - -	1495-N64
	30 60 100	H, R H, R J	- - 100	30 60 100	1495-N65
	100 100	Н, R J	100 200	100 200	1495-N66
	200 200 200	Номера для легкоплавких H, J, R J	- 200 400	- 200 400	♦	1495-N67
	200 200	Номера для легкоплавких H, J, R	- 200	- 200	♠	1495-N62
	400 400	Номера для легкоплавких H, J, R	- 400	- 400	♦	1495-N68
	400 400	Номера для легкоплавких H, J, R	- 400	- 400	♠	1495-N63
	600 600	Номера для легкоплавких J	- 600	- 600	♦	1495-N61
	600	H, J, R	600	600	▶	1495-N69
	Защитные чехлы Line (для использования с бул. 1494C, 1494F, 1494G и 1494V разъединителей)
	30, 60, 100	-	-	-	1495-N80
	200	-	-	-	1495-N81
	400	-	-	-	1495-N82
	600	-	-	-	1495-N83
	Терминал Луг Adapter Kit - позволяет два провода (не более 8 AWG) для установки на стороне линии или на стороне нагрузки (для использования с Бюль 1494C, 1494F, 1494G и 1494V разъединителей.)
	30	-	-	-	1494R-N16
	60	-	-	-	1494R-N17
	100	-	-	-	1494R-N18
	200, 400	-	-	-	1494R-N19

♦ Выключатель с механизмом правой.
♠ Выключатель с механизмом левой.
▶ Используется с Бюллетень 1491-N621and 1491-R621 на бюллетене 1494V/1494C/1494G.

	Описание		Для использования с	Кат.Нет.
	Defeater Кронштейн Extension Kit Для использования с операционными ручками, которые не правильно соотносятся с уловом двери или дверной фурнитуры на шкафов с проката строительства губы фланца.		Все 1494F и 1494V Ручки (кроме 1494V-R1 и 1494V-R2)	1494V-H12
	Поддержка канала комплекты для использования для предотвращения изгиба рукоятку монтажной поверхности. Это особенно полезно, когда рукоятка управления смонтирован на канале в корпусе с несколькими двери.		30 ... 200 Выключатели Относится только к рукоятке управления Кат. Пп 1494F-P1, M1 и S1.	1494V-H15
	Трубопровод концентраторы (для корпусов 3R Тип)⋆ 19.05 мм (3/4 дюйма) центр	30, 60, 100	Переключатели 1494H безопасности	1495-N71
	25,4 мм (1 дюйм) центр	30, 200		1495-N72
	31.75 мм (1-1/4 дюйма) центр	60		1495-N73
	38.1 мм (1-1/2 дюйма) центр	100		1495-N74
	50,8 мм (2 дюйма) центр	-		1495-N75
	63.5 мм (2-1/2 дюйма) центр	200		1495-N76
	Неметаллических рукава Разъемы 1/2 дюйма (12,7 мм)	30	1494G Выключатели электродвигателей	1490-N1
	3/4 дюйма (19 мм)	30		1490-N9
	1 дюйм (25,4 мм)	30		1490-N10
	1-1/4 дюйма (31,75 мм)	60		1490-N11
	1-1/2 дюйма (38,1 мм)	100		1490-N5
	2 дюйма (50,8 мм)	200		1490-N6
	2-1/2 дюйма (63,5 мм)	200		1490-N7
	3 дюймов (76,2 мм)	400 ... 600		1490-N8
	Заземления Адаптеры # 14 ... 10 AWG, 1/2 дюйма (12,7 мм)	30		1490-N19
	# 14 ... 8 AWG, 3/4 дюйма (19 мм)	30		1490-N20
	# 14 ... 8 AWG, 1 дюйма (24,5 мм)	30		1490-N21
	# 14 ... 4 AWG, 1-1/4 дюйма (31,8 мм)	60		1490-N22
	# 8 ... 1/0 AWG, 1-1/2 дюйма (38,1 мм)	100		1490-N23
	# 8 ... 1/0 AWG, 2 дюйма (50,8 мм)	200		1490-N24
	# 6 ... 2/0 AWG, 2-1/2 дюйма (63,5 мм)	200		1490-N25
	# 6 ... 4/0 AWG, 3 дюйма (76,2 мм)	400 ... 600		1490-N26
⋆ упаковке в количестве 10.

		Decription	Для использования с	Кат. Кол-♣
		Тип 12 Дверная фурнитура Комплект включает в себя: ручки, камеры, рычаг Defeater привод, ролики и прокладки корпуса Высота менее 40 дюймов (1016 мм) верхней и боковой (правой руки)	1494C, Все 1494V	⋆	1494V-L1
		Сверху и сбоку (левая рука)		⋆	1494V-LL1
		Корпус Высота 40 ... 60 дюйма (1016 ... 1524 мм) верхней и боковой (правой руки) Нижняя		⋆	1494V-L1
				и 1494V-L2
		Сверху и сбоку (левая рука) Нижняя		⋆	1494V-LL1
Кат.Кол-1494V-L1				и 1494V-L2
		Корпус Высота больше 60 дюймов (1524 мм) сверху, сбоку и снизу (правая рука)		⋆	1494V-L3
Кат.Кол-1494V-L2	Кат.Кол-1494V-L3	Сверху, сбоку и снизу (левая рука)		⋆	1494V-LL3
		Тип 12 Дверная фурнитура Комплект включает в себя: Ручка, камерой, рычаг Defeater привод, ролики и прокладки корпуса Высота менее 30 дюймов (762 мм) верхней и боковой (правой руки)	1494F, 1494D	⋆	1494F-L1
		Сверху и снизу (правая рука)		⋆	1494F-L2
		Корпус Высота 30 ... 48 дюймов (762 ... 1219 мм) сверху и снизу (правая рука) Сторона		⋆	1494F-L2
				и 1494F-L3
Кат. Кол-1494F-L2 и 1494F-L3		Корпус высотой более 48 дюймов (1219 мм) сверху, сбоку и снизу (правая рука)		‡	1494F-L4
		Мастер блокировкой двери комплекты Блокировать комплекты предназначены для обеспечения блокировки между мастером и вспомогательных двери в одном корпусе и для использования с Кат. Пп 1494F-L4 аппаратные комплекты или Кат. Кол-аппаратные комплекты 1494V-L3. Укажите один комплект мастер двери и столько комплектов вспомогательной дверной мере необходимости (9 максимум). Подключение бары должны быть поставлены пользователя.	1494C, 1494F, 1494D, 1494V	§	1494F-N20
Кат. Кол-1494F-N20		Вспомогательная дверная блокировка комплект		1494F-N21

⋆ аппаратного комплекта двери не включает прямоугольные соединительные бары (1/4 х 1/2 дюйма). Чтобы должен предоставить заказчик.
‡ аппаратного комплекта двери не включает прямоугольные соединительные бары (1/4 х 5/8 дюймов). Чтобы должен предоставить заказчик.
§ Master блокировкой двери комплект не входят прямоугольные соединительные бары (3/8 х 3/8 дюйма). Чтобы должен предоставить заказчик.
♣ Если аппаратные комплекты Rockwell Automation дверные должны быть установлены в коммерчески доступном корпусе, обратитесь данные приложения изготовителя корпуса для правильного подбора комплекта.

Код	Артикул	Описание	Заказать
161216	1494G-BC3N	Стандартного размера корпус; Тип 4/4X Нержавеющая сталь; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 30. Напряжение 480V AC, Std.: 5. Max.: 20. 600V AC, Std.: 7.5. Max.: 30. 250V DC: 5	Заказать
161207	1494G-BC6J6	Стандартный размер корпуса; Тип 3R/4/12 Крашенный металл; 6 -полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 30. Напряжение 480V AC Std.: 5. Max.: 15. 600V AC Std.: 7.5. Max.: 20. 250V DC: 5	Заказать
161237	1494G-BC6N	Стандартный размер корпуса; Тип 4/4Х Нержавеющая сталь; 6-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 30. Напряжение 480V AC, Std.: 5. Max.: 15. 600V AC, Std.: 7.5. Max.: 20. 250V DC: 5	Заказать
161210	1494G-BF3N	Стандартного размера корпус; Тип 3R/4/12 Крашенный металл; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 30. Напряжение 480V AC, Std.: 5. Max.: 20. 600V AC, Std.: 7.5. Max.: 30. 250V DC: 5	Заказать
161204	1494G-BF6J6	Стандартный размер корпуса; Тип 3R/4/12 Крашенный металл; 6 -полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 30. Напряжение 480V AC Std.: 5. Max.: 15. 600V AC Std.: 7.5. Max.: 20. 250V DC: 5	Заказать
161234	1494G-BF6N	Стандартный размер корпуса; Тип 3R/4/12 Крашенный металл; 6-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 30. Напряжение 480V AC, Std.: 5. Max.: 15. 600V AC, Std.: 7.5. Max.: 20. 250V DC: 5	Заказать
161217	1494G-CC3N	Стандартного размера корпус; Тип 4/4X Нержавеющая сталь; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 60. Напряжение 480V AC, Std.: 15. Max.: 50. 600V AC, Std.: 15. Max.: 60. 250V DC: 10	Заказать
161208	1494G-CC6J6	Стандартный размер корпуса; Тип 3R/4/12 Крашенный металл; 6 -полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 60. Напряжение 480V AC Std.: 15. Max.: 30. 600V AC Std.: 15. Max.: 50. 250V DC: 10	Заказать
161238	1494G-CC6N	Стандартный размер корпуса; Тип 4/4Х Нержавеющая сталь; 6-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 60. Напряжение 480V AC, Std.: 15. Max.: 30. 600V AC, Std.: 15. Max.: 50. 250V DC: 10	Заказать
161211	1494G-CF3N	Стандартного размера корпус; Тип 3R/4/12 Крашенный металл; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 60. Напряжение 480V AC, Std.: 15. Max.: 50. 600V AC, Std.: 15. Max.: 60. 250V DC: 10	Заказать
161205	1494G-CF6J6	Стандартный размер корпуса; Тип 3R/4/12 Крашенный металл; 6 -полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 60. Напряжение 480V AC Std.: 15. Max.: 30. 600V AC Std.: 15. Max.: 50. 250V DC: 10	Заказать
161235	1494G-CF6N	Стандартный размер корпуса; Тип 3R/4/12 Крашенный металл; 6-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 60. Напряжение 480V AC, Std.: 15. Max.: 30. 600V AC, Std.: 15. Max.: 50. 250V DC: 10	Заказать
161218	1494G-DC3N	Стандартного размера корпус; Тип 4/4X Нержавеющая сталь; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 100. Напряжение 480V AC, Std.: 25. Max.: 60. 600V AC, Std.: 30. Max.: 75. 250V DC: 20	Заказать
161209	1494G-DC6J6	Стандартный размер корпуса; Тип 3R/4/12 Крашенный металл; 6 -полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 100. Напряжение 480V AC Std.: 25. Max.: 60. 600V AC Std.: 30. Max.: 75. 250V DC: 20	Заказать
161239	1494G-DC6N	Стандартный размер корпуса; Тип 4/4Х Нержавеющая сталь; 6-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 100. Напряжение 480V AC, Std.: 25. Max.: 60. 600V AC, Std.: 30. Max.: 75. 250V DC: 20	Заказать
161212	1494G-DF3N	Стандартного размера корпус; Тип 3R/4/12 Крашенный металл; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 100. Напряжение 480V AC, Std.: 25. Max.: 60. 600V AC, Std.: 30. Max.: 75. 250V DC: 20	Заказать
161206	1494G-DF6J6	Стандартный размер корпуса; Тип 3R/4/12 Крашенный металл; 6 -полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 100. Напряжение 480V AC Std.: 25. Max.: 60. 600V AC Std.: 30. Max.: 75. 250V DC: 20	Заказать
161236	1494G-DF6N	Стандартный размер корпуса; Тип 3R/4/12 Крашенный металл; 6-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 100. Напряжение 480V AC, Std.: 25. Max.: 60. 600V AC, Std.: 30. Max.: 75. 250V DC: 20	Заказать
161219	1494G-EC3N	Стандартного размера корпус; Тип 4/4X Нержавеющая сталь; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 200. Напряжение 480V AC, Std.: 50. Max.: 125. 600V AC, Std.: 60. Max.: 150. 250V DC: 40	Заказать
161213	1494G-EF3N	Стандартного размера корпус; Тип 3R/4/12 Крашенный металл; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 200. Напряжение 480V AC, Std.: 50. Max.: 125. 600V AC, Std.: 60. Max.: 150. 250V DC: 40	Заказать
161220	1494G-FC3N	Стандартного размера корпус; Тип 4/4X Нержавеющая сталь; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 400. Напряжение 480V AC, Std.: 100. Max.: 250. 600V AC, Std.: 125. Max.: 350. 250V DC: 50	Заказать
161214	1494G-FF3N	Стандартного размера корпус; Тип 3R/4/12 Крашенный металл; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 400. Напряжение 480V AC, Std.: 100. Max.: 250. 600V AC, Std.: 125. Max.: 350. 250V DC: 50	Заказать
161221	1494G-GC3N	Стандартного размера корпус; Тип 4/4X Нержавеющая сталь; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 600. Напряжение 480V AC, Std.: 150. Max.: 400. 600V AC, Std.: 200. Max.: 500. 250V DC: 50	Заказать
161215	1494G-GF3N	Стандартного размера корпус; Тип 3R/4/12 Крашенный металл; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 600. Напряжение 480V AC, Std.: 150. Max.: 400. 600V AC, Std.: 200. Max.: 500. 250V DC: 50	Заказать
161195	1494GX-BC3H6	Очень большой размер корпуса; Тип 4/4X Нержавеющая сталь; 3-полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 30. Напряжение 480V AC Std.: 5. Max.: 15. 600V AC Std.: 7.5. Max.: 20. 250V DC: 5	Заказать
161225	1494GX-BC3N	Очень большого размера корпус; Тип 4/4X2 Нержавеющая сталь; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 30. Напряжение 480V AC, Std.: 5. Max.: 20. 600V AC, Std.: 7.5. Max.: 30. 250V DC: 5	Заказать
161192	1494GX-BF3H6	Очень большой размер корпуса; Тип 3R/4/12 Крашенный металл;3-полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 30. Напряжение 480V AC Std.: 5. Max.: 15. 600V AC Std.: 7.5. Max.: 20. 250V DC: 5	Заказать
161222	1494GX-BF3N	Очень большого размера корпус; Тип 3R/4/12 Крашенный металл; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 30. Напряжение 480V AC, Std.: 5. Max.: 20. 600V AC, Std.: 7.5. Max.: 30. 250V DC: 5	Заказать
161196	1494GX-CC3H6	Очень большой размер корпуса; Тип 4/4X Нержавеющая сталь; 3-полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 60. Напряжение 480V AC Std.: 15. Max.: 30. 600V AC Std.: 15. Max.: 50. 250V DC: 10	Заказать
161226	1494GX-CC3N	Очень большого размера корпус; Тип 4/4X2 Нержавеющая сталь; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 60. Напряжение 480V AC, Std.: 15. Max.: 50. 600V AC, Std.: 15. Max.: 60. 250V DC: 10	Заказать
161193	1494GX-CF3H6	Очень большой размер корпуса; Тип 3R/4/12 Крашенный металл;3-полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 60. Напряжение 480V AC Std.: 15. Max.: 30. 600V AC Std.: 15. Max.: 50. 250V DC: 10	Заказать
161223	1494GX-CF3N	Очень большого размера корпус; Тип 3R/4/12 Крашенный металл; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 60. Напряжение 480V AC, Std.: 15. Max.: 50. 600V AC, Std.: 15. Max.: 60. 250V DC: 10	Заказать
161197	1494GX-DC3H6	Очень большой размер корпуса; Тип 4/4X Нержавеющая сталь; 3-полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 100. Напряжение 480V AC Std.: 25. Max.: 60. 600V AC Std.: 30. Max.: 75. 250V DC: 20	Заказать
161227	1494GX-DC3N	Очень большого размера корпус; Тип 4/4X2 Нержавеющая сталь; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 100. Напряжение 480V AC, Std.: 25. Max.: 60. 600V AC, Std.: 30. Max.: 75. 250V DC: 20	Заказать
161194	1494GX-DF3H6	Очень большой размер корпуса; Тип 3R/4/12 Крашенный металл;3-полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 100. Напряжение 480V AC Std.: 25. Max.: 60. 600V AC Std.: 30. Max.: 75. 250V DC: 20	Заказать
161224	1494GX-DF3N	Очень большого размера корпус; Тип 3R/4/12 Крашенный металл; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 100. Напряжение 480V AC, Std.: 25. Max.: 60. 600V AC, Std.: 30. Max.: 75. 250V DC: 20	Заказать
161202	1494GY-BC3H6	Большой размер корпуса; Тип 4/4X Нержавеющая сталь;3-полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 30. Напряжение 480V AC Std.: 5. Max.: 15. 600V AC Std.: 7.5. Max.: 20. 250V DC: 5	Заказать
161232	1494GY-BC3N	Большой размер корпуса; Тип 4/4X Нержавеющая сталь; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 30. Напряжение 480V AC, Std.: 5. Max.: 20. 600V AC, Std.: 7.5. Max.: 30. 250V DC: 5	Заказать
161198	1494GY-BF3H6	Большой размер корпуса; Тип 3R/4/12 Крашенный металл;3-полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 30. Напряжение 480V AC Std.: 5. Max.: 15. 600V AC Std.: 7.5. Max.: 20. 250V DC: 5	Заказать
161228	1494GY-BF3N	Большой размер корпуса; Тип 3R/4/12 Крашенный металл; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 30. Напряжение 480V AC, Std.: 5. Max.: 20. 600V AC, Std.: 7.5. Max.: 30. 250V DC: 5	Заказать
161203	1494GY-CC3H6	Большой размер корпуса; Тип 4/4X Нержавеющая сталь;3-полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 60. Напряжение 480V AC Std.: 15. Max.: 30. 600V AC Std.: 15. Max.: 50. 250V DC: 10	Заказать
161233	1494GY-CC3N	Большой размер корпуса; Тип 4/4X Нержавеющая сталь; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 60. Напряжение 480V AC, Std.: 15. Max.: 50. 600V AC, Std.: 15. Max.: 60. 250V DC: 10	Заказать
161199	1494GY-CF3H6	Большой размер корпуса; Тип 3R/4/12 Крашенный металл;3-полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 60. Напряжение 480V AC Std.: 15. Max.: 30. 600V AC Std.: 15. Max.: 50. 250V DC: 10	Заказать
161229	1494GY-CF3N	Большой размер корпуса; Тип 3R/4/12 Крашенный металл; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 60. Напряжение 480V AC, Std.: 15. Max.: 50. 600V AC, Std.: 15. Max.: 60. 250V DC: 10	Заказать
161200	1494GY-DF3H6	Большой размер корпуса; Тип 3R/4/12 Крашенный металл;3-полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 100. Напряжение 480V AC Std.: 25. Max.: 60. 600V AC Std.: 30. Max.: 75. 250V DC: 20	Заказать
161230	1494GY-DF3N	Большой размер корпуса; Тип 3R/4/12 Крашенный металл; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 100. Напряжение 480V AC, Std.: 25. Max.: 60. 600V AC, Std.: 30. Max.: 75. 250V DC: 20	Заказать
161201	1494GY-EF3H6	Большой размер корпуса; Тип 3R/4/12 Крашенный металл;3-полюсный, 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 200. Напряжение 480V AC Std.: 50. Max.: 125. 600V AC Std.: 60. Max.: 150. 250V DC: 40	Заказать
161231	1494GY-EF3N	Большой размер корпуса; Тип 3R/4/12 Крашенный металл; 3-полюсный 3-фазный; Непрерывный ток [А] 600V AC 250V DC: 200. Напряжение 480V AC, Std.: 50. Max.: 125. 600V AC, Std.: 60. Max.: 150. 250V DC: 40	Заказать
