280D/281D ArmorStart контроллеры управления двигателями производства Allen-Bradley

280D  281D
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Особенности
  • Полный напряжения и обратить вспять
  • Диапазон Мощность 0,5 ... 10 Hp (0,37 ... 7,5 кВт)
  • Прочная IP67/NEMA Тип 4 класс защиты
  • Быстросъемные соединения отсоедините для ввода / вывода, связи, двигателя и трехфазной мощности
  • Сальник входа пластина: вход трубопровод или ArmorConnect
  • Светодиодная индикация состояния
  • DeviceNet связи
  • Часовой логика технологии с использованием DeviceLogix
  • Равный-равному связи (ZIP)
  • Установленный на заводе вариант:
    • Hand / Off / Auto (ТСЖ) конфигурации клавиатуры
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Связи


ArmorStart Розетка х контактов
Гнездо подключения для вывода, DeviceNet или ArmorPoint версии (M12)

Увеличить - 280_pinout_DNetOutput Вывод 1: ЧП
Контакт 2: Возвращение
Контакт 3: релейный выход

Гнездо подключения для двигателя Connector
3 л.с. или менее (М22)

Увеличить - 280_pinout_Motor2HP Вывод 1: T1 (черный)
Контакт 2: T2 (белый)
Контакт 3: T3 (красный)
Вывод 4: Масса (зеленый / желтый)

Гнездо подключения для двигателя Connector -
10 лс и выше (M35)

Увеличить - 280_pinout_Motor3HP Вывод 1: T1 (черный)
Контакт 2: Первый (зеленый / желтый)
Контакт 3: T3 (красный)
Контакт 4: T2 (белый)

Гнездо подключения для безопасности мониторные выходы в  1732DS-* (SM1/SM2) (М12)

Увеличить - 280_pinout_SafetyPower_SafetyMonitor Вывод 1: ArmorStart SM1 (коричневый)
Вывод 2: ArmorStart SM2 (белый)
Контакт 3: Не используется
Вывод 4: не используется

Гнездо подключения для безопасности (1732DS) Мощность (A1/A2) (М12)

Увеличить - 280_pinout_SafetyPower_SafetyMonitor Вывод 1: ArmorStart А1 (коричневый)
Вывод 2: ArmorStart P (белый)
Контакт 3: ArmorStart А2 (синий)
Контакт 4: ArmorStart М (черный)

Гнездо подключения для DeviceNet Connector

Увеличить - 280_pinout_DNet Вывод 1: Слив (нет соединения)
Контакт 2: + VDNET
Контакт 3:-VDNET
Вывод 4: CAN_H
Вывод 5: CAN_L

Гнездо Соединения для входа (M12)

Увеличить - 280_pinout_AnalogIn Вывод 1: +24 (А3 или DNET)
Вывод 2: Ввод 1,3
Вывод 3: Общие
Вывод 4: Входной 0,2
Вывод 5: NC (нет соединения)

Гнездо подключения для входящей 3-Phase Power -
10 Защита от короткого замыкания (М22)

Увеличить - 280_pinout_3phPowerInM22 Вывод 1: L1 (черный)
Контакт 2: L2 (белый)
Контакт 3: L3 (красный)
Вывод 4: Масса (зеленый / желтый)

Гнездо подключения для входящей 3-Phase Power -
25 Защита от короткого замыкания (M35)

Увеличить - 280_pinout_3phPowerInM35 Вывод 1: L1 (черный)
Контакт 2: Первый (зеленый / желтый)
Контакт 3: L3 (красный)
Контакт 4: L2 (белый)

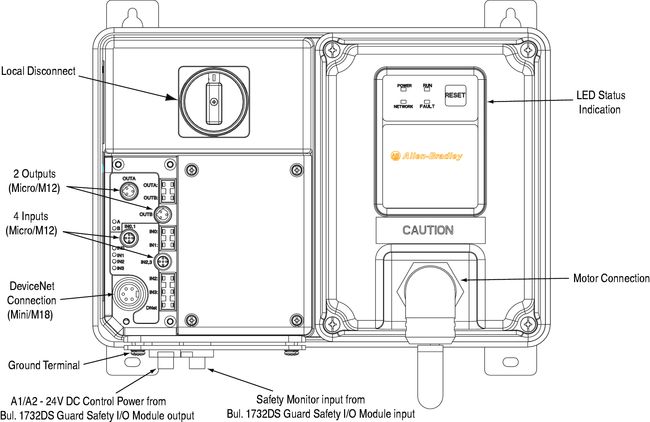

280D/281D безопасности ArmorStart с DeviceNet коммуникаций

Увеличить - 280D_safety_front_callouts


Электрические параметры UL / NEMA МЭК
Силовые автоматические Номинальное рабочее напряжение 380Y/220 ... 480Y/277V AC 380Y/220 ... 480Y/277V AC
Оценить напряжение изоляции 600V
Номинальная толчок Напряжение 4 кВ
Диэлектрическая прочность 2200V AC 2500 В переменного тока
Рабочая частота 50/60 Гц
Категория использования - AC-3
Защита от поражения - IP2X
Номинальный рабочий ток Макс. 280D/281D-___-10B- * 2.5
280D/281D-___-10C- * 5.5
280D/281D-___-10D- * 16
Цепь управления Номинальное рабочее напряжение 24 В постоянного тока (+10%, -15%) A2 (должен быть заземлен на источник напряжения)
Оценить напряжение изоляции 250V
Номинальная толчок Напряжение - 4 кВ
Диэлектрическая прочность 1500V AC 2000V AC
Категория перенапряжения - III
Рабочая частота 50/60 Гц
Защита от короткого замыкания Защита от короткого замыкания
устройства (УЗКЗ)
Производительность Тип 1
Любой тип CR
или DR железы
Номинальный ток Короткое замыкание
Защита
  Напряжение
480Y/277V 480
0,24 ... 1,2 10А, 10В, 10С Симметричный Ампер Номинальная 65 кА 65 кА
0.5 ... 2.5 Максимум Автоматический выключатель 100 60
1.1 ... 5.5 Максимум Предохранитель 100 60
3.2 ... 16 25D Симметричный Ампер Номинальная 30 кА 30 кА
Максимум Автоматический выключатель 100 60
Максимум Предохранитель 100 60
Любой тип
RR Сальник
Номинальный ток Короткое замыкание
Защита
  Напряжение
480Y/277V 480
0,24 ... 1,2 10А, 10В, 10С Симметричный Ампер Номинальная 45 кА 65 кА 65 кА
0.5 ... 2.5 Максимум Автоматический выключатель 30 ♠  Не Доступно Не Доступно
1.1 ... 5.5 Максимум Предохранитель
- безинерционного
- Время задержки

40 AΔ
20 AΔ

40 AΔ
20 AΔ

40 AΔ
20 AΔ
3.2 ... 16 25D Симметричный Ампер Номинальная Не Доступно 30 кА 30 кА
Максимум Автоматический выключатель Не Доступно 100 ♦  60 ♦
Максимум Предохранитель Не Доступно 100 AΔ  60 AΔ
УЗКЗ Список Размер в NFPA 70 (NEC) или NFPA 79 для группы транспортных приложений
Δ типа J, CC, и Т только предохранители.
♦ Только при использовании с  140U-H кадра.
♠ только при использовании с рамкой  140U-D6D3-ххх или меньше.

Требования к питанию
  Единицы Без ТСЖ С ТСЖ
Напряжение управления Вольт 24 В постоянного тока
Контактор (Pick Up) Ампер 1.09
Контактор (Держите В) Ампер 0.30
Всего управления питанием (Pick Up) ВА (Вт) (26 Вт)
Всего управления питанием (Держите В) ВА (Вт) (7.2 Вт)
Внешние устройства, работающие на управляющее напряжение
Выходы (2) (1 макс. Друг) Ампер 2 2
Полный контроль (Pick Up) с макс выходов ВА (Вт) (65 Вт) (73 Вт)
Полный контроль (Держите В) с макс выходов ВА (Вт) (50 Вт) (58 Вт)

Входные рейтинг Номинальное рабочее напряжение 24 В постоянного тока
  Входной в открытом состоянии Диапазон напряжения 10 ... 26В DC
Входной ток в открытом состоянии 3.0 мА при 10 В постоянного тока
7.2 мА при 24 В постоянного тока
Входной закрытом состоянии Диапазон напряжения 0 ... 5 В постоянного тока
Входной ток в закрытом состоянии <1,5 мА
Входной фильтр - выбирается программно
Выкл Вкл Устанавливается от 0 ... 64 мс с шагом в 1 мс
На Выкл Устанавливается от 0 ... 64 мс с шагом в 1 мс
Входной Совместимость N / A МЭК 1 +
Количество входов 4
Датчик Источник
Статус Напряжение только 11 ... 25В постоянного тока от DeviceNet
Оборотные 50 мА макс. за вход, 200 всего мА
Номинальная выходная мощность (Получены из управления Circuit) Номинальное рабочее напряжение 240 AC/30V DC 240 AC/30V DC
  Оценить напряжение изоляции 250V 250V
Диэлектрическая прочность 1500V AC 2000V AC
Рабочая частота 50/60 Гц 50/60 Гц
Тип управления округа Электромеханическое реле
Род тока AC / DC
Условный тепловой ток  Всего из обоих выходов £ 2 A
Тип Контакты Нормально открытый (НО)
Количество контактов 2

  UL / NEMA МЭК
Окружающей среды Диапазон рабочих температур -20 ... +40 ° C (-4 ... +104 ° F)
Хранение и транспортировка
Температурный диапазон
-25 .... +85 ° C (-13 ... +185 ° F)
Высота над уровнем моря 2000 м
Влажность 5 ... 95% (без образования конденсата)
Степень загрязнения 3
Класс защиты корпуса NEMA 4/12/13 IP67
Приблизительная Вес с упаковкой 6,8 кг (15 фунтов)
Механический Сопротивление удару
Оперативный 15 G
Номера для рабочих 30 G
Устойчивость к вибрации
Оперативный 1 г, 0,15 мм (0,006 дюйма) Вес
Номера для рабочих 2,5 г, 0,38 мм (0,015 дюйма) Вес
Клемм питания и заземления
Размер провода Первичный терминал:
(# 16 ... # 10 AWG)
Вторичный терминал:
(# 18 ... # 10 AWG)
Первичный терминал:
1.5 ... 5.3 мм 2
Вторичный порт:
0,8 ... 5,3 мм 2
Момент затяжки Первичный терминал: 10.8 кг • в
средней терминала: 4,5 кг • в
Первичная Терминал: 1.2 Н • м
вторичного терминала: 0,5 Н • м
Провод Длина прокладки 0,35 дюйма (9 мм)
Отключите Блокировка и Максимум 5/16 дюйма (8 мм) замок скобы или засов. HASP не должна превышать 5/16 дюйма (8 мм) в закрытом или повреждение произойдет с отключения охраны.
Другое Рейтинг Уровни выбросов EMC
Проведенные Радиочастотные Выбросы Класс
Излучение Класс
EMC Уровни
Электростатический разряд Контакт 4 кВ и 8 кВ воздуха
Радио Высокочастотное электромагнитное поле 10 В / м
Быстрый переходный 2 кВ
Перенапряжения переходных 1 кВ LL , 2 кВ Л.Н. (земля)
Характеристики перегрузки
Перегрузка ток Диапазон 280D/281D-___-10B- * 0.5 ... 2.5
280D/281D-___-10C- * 1.1 ... 5.5
280D/281D-___-10D- * 3.2 ... 16
Классы поездок 10, 15, 20
Поездка Рейтинг 120% от настройки FLC
Число полюсов 3
DeviceNet характеристики
DeviceNet питания Номинальное напряжение Диапазон 11 ... 25В постоянного тока, 24 В постоянного тока номинальным
DeviceNet входной ток 167 мА при 24 В постоянного тока - 4,0 Вт
364 мА при 11В DC - 4,0 Вт
Внешние устройства с питанием от сети DeviceNet Датчики входы 4 х 50 мА - всего 200 мА
Всего ж / макс Входы датчиков (4) 367 мА при 24 В постоянного тока - 8,8 Вт
DeviceNet входной ток от перенапряжения 15 на 250 м ы
DeviceNet Коммуникации
Скорости передачи 125, 250, 500 кбит
Расстояние Максимальная 500 м (1630 футов) @ 125 кбит
200 м (656 футов) @ 250 кбит
100 м (328 футов) @ 500 кбит
Сертификаты CULUS (дело № E3125, Гиды NLDX, NLDX7)
UL 508
CSA C22.2, № 14
EN / IEC 60947-4, EN / IEC 60947-4-1
Маркировка CE согласно Директиве по низкому напряжению 2006/95/EC и EMC Директива 2004/108/ECC
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
DeviceNet Медиа Δ

Описание Длина [м (м)] Кат. Нет.
      Герметичный
Увеличить - 280_281-13-1
KwikLink Пигтейл капли врезными Разъем (IDC) с
целыми класса 1 круглых кабелей для соединения
средств или источники питания плоского кабеля
1 (3.3) 1485P-P1E4-B1-N5
2 (6.5) 1485P-P1E4-В2-N5
3 (9.8) 1485P-P1E4-B3-N5
6 (19,8) 1485P-P1E4-B6-N5

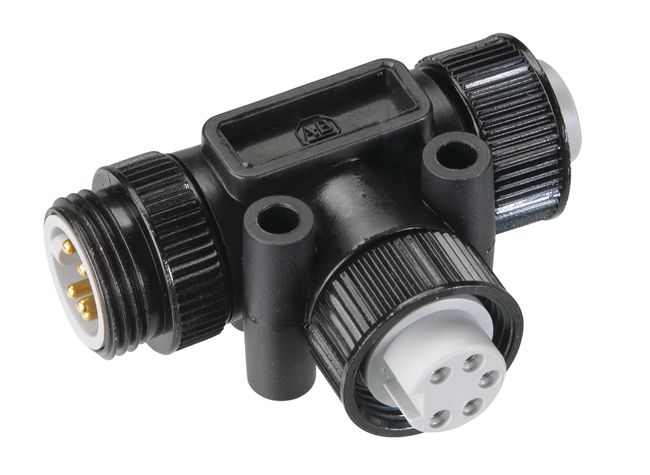

Увеличить - 1485P-P1N5-MN5KF_4c DeviceNet Мини-Т-Порт Нажмите Слева Keyway 1485P-P1N5-MN5KM
Право Keyway 1485P-P1N5-MN5NF
Описание Соединитель Кат. Нет.
Увеличить - 1485G-P # M5-R5_Product_Iso_4C Серый ПВХ Тонкий кабель Мини Straight Female
Мини Основной штырьковой
1485G-P ‡ N5-M5
Мини Straight Female
Мини Угловые Штырьковой
1485G-P ‡ W5-N5
Мини Угловые Гнездовой
мини Прямо Штырьковой
1485G-P ‡ M5-Z5
Мини Угловые Гнездовой
мини Прямо Штырьковой
1485G-P ‡ W5-Z5
Увеличить - 1485C-Р # N5-M5_Product_Iso_4C Толстый кабель Мини Straight Female
Мини Основной штырьковой
1485C-Р § N5-M5
Мини Straight Female
Мини Угловые штырьковой
1485C-Р § W5-N5
Мини Угловые гнездовой
мини Прямо штырьковой
1485C-Р § M5-Z5
Мини Угловые гнездовой
мини Прямо штырьковой
1485C-Р § W5-Z5
Описание Длина м (м) Кат. Нет.
Увеличить - 193-DNCT-право Конфигурация терминала DeviceNet
Используется для связи с объектами в сети DeviceNet.Включает 1 кабель м связи.
1 (3.3) 193-DNCT
Кабель связи, с цветовым
кодированием голые провода
1 (3.3) 193-CB1
Кабель связи, microconnector (штырьковые) 1 (3.3) 193-СМ1
Панель Адаптер / Дверь Гора рамка Комплект - 193-DNCT-BZ1

Δ Смотреть на машине Connectivity Каталог для получения полной информации выбора кабеля.
‡ Заменить символ с нужной длины в метрах (пример: 1485G-P1N5-M5 для кабеля 1 м).
Стандартная длина кабеля: 1, 2, 3, 4, 5 и 6 кв.
§ Заменить символ с нужной длины в метрах (пример: 1485C-P1N5-M5 для 1 м кабеля).
Стандартная длина кабеля: 1, 2, 3, 4, 5, 6, 8, 10, 12, 18, ​​24 и 30 кв.

Промышленный Ethernet MediaΔ
Описание Тип разъема Неэкранированный
Кат. Нет.
M12, D-Code шнуры и шнуров
Увеличить - 1585D-M4TBDM Прямо штырьковой  к прямой штырьковой 1585D-M4TBDM- ⋆
Увеличить - 1585D-M4TBDE Прямо штырьковой к прямым углом  штырьковой 1585D-M4TBDE- ⋆
Увеличить - 1585D-E4TBDE
Прямоугольный  штырьковой  к прямым
углом  штырьковой
1585D-E4TBDE- ⋆
Увеличить - 1585D-M4TBDF Прямо штрьковой к прямой гнездовой 1585D-M4TBDF- ⋆
Передняя Гора Розетка
Увеличить - 1585D_D4TBJM1_Right_4C Передняя смонтировать  гнездовой  на RJ45 1585D-D4TBJM- ⋆
Переход кабеля
Увеличить - 1585D-M4TBJM Прямо  штырьковой и RJ45 1585D-M4TBJM- ⋆

Описание Проводники Материал кожуха Тип кабеля Цвет кожуха Кат. Нет.
RJ45 шнуры
Увеличить - 1585J-M4_Product_4C 4-парный Райзер ПВХ
Неэкранированная
витая пара
Чирок 1585J-M8PBJM- ⋆
Повышенной
гибкости TPE
Чирок 1585J-M8TBJM- ⋆
M12-RJ45 Bulkhead адаптер
Увеличить - 1585A-DD4JD_Product_Iso_4C
  • Переход от IP20 среды для IP67 среды
  • В шкафу соединения с разъемом RJ45 обеспечения
на машине решение с разъемом М12 D Code
  • Дифференциальный 100 W терминаторы, используемые
для неиспользуемых пар
1585A-DD4JD
⋆ Длины, доступные в 0,3, 0,6, 1, 2, 5, 10, 15, и дополнительных шагом 5 м, до 75 м.
Δ Смотреть на машине Connectivity Каталог для получения полной информации выбора кабеля.

ArmorPoint ® Медиа ♣

Описание Длина [м (м)] Кат. Нет.

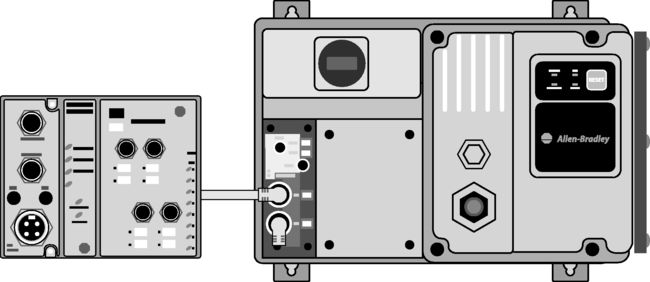

ArmorPoint автобус удлинитель включая оконечный резистор 1 (3.3) 280A-ВНЕШНИЙ1
Удлинитель для подключения двух ArmorStart распределенных управление двигателями
с протоколом связи ArmorPoint
1 (3.3) 280A-EXTCABLE
♣ ArmorPoint носитель доступен только с IP67/NEMA Тип 4 в рейтинге.

Датчик Медиа ♠

DeviceNet / ArmorPoint Коммуникации
Описание
Соединения ArmorStart
ввода / вывода
Число выводов Соединитель Кат. Нет.
Увеличить - 280_281-13-4 DC микро патч-корды Вход 4-контактный Прямо гнездовой
Прямо штырьковой
889D-F4ACDM-♦
Прямо  гнездовой
Угловые  штырьковой
889D-F4ACDE-♦
Увеличить - 280_281-13-5 DC микро V-кабель Вход 4-контактный Прямо гнездовой 879D-F4ACDM-♦
Угловые  гнездовые 879D-R4ACM-♦
Увеличить - 280_281-13-6 AC Micro патч-корды Выход 3-контактный Прямо  гнездовой
Прямо  штырьковой
889R-F3AERM-♦
Прямо  гнездовой
Угловые  штырьковые
889R-F3AERE-♦

Ethernet / IP Коммуникации
Описание
Соединения ArmorStart
ввода / вывода
Число выводов Соединитель Кат. Нет.
Увеличить - 280_281-13-4 DC микро патч-корды Вход / выход 4-контактный Прямо гнездовой
Прямо  штырьковой
889D-F4ACDM-♦
Прямо  гнездовой
Угловые  штырьковые
889D-F4ACDE-♦
Увеличить - 280_281-13-5 DC микро V-кабель Вход 4-контактный Прямо гнездовой 879D-F4ACDM-♦
Угловые штырьковой 879D-R4ACM-♦
♠ Посмотреть на-машина подключения Каталог для получения полной информации выбора кабеля.
♦ Заменить символ с нужной длины в метрах (пример: 889D-F4ACDM-1 для 1 м кабеля). Стандартная длина кабеля: 1, 2, 5 и 10 м.

Кабелей двигателя и тормоза

Увеличить - 280 Cordset 90 градусов
Описание Кабель Рейтинг Длина [м (м)] Кат. Нет.
Кабель двигателя шнуров 90 ° M22 Мотор Cordset IP67/NEMA Тип 4 3 (9.8) 280-MTR22-M3
4 (13.1) 280-MTR22-M4
6 (19,6) 280-MTR22-M6
8 (26.2) 280-MTR22-M8
10 (32,8) 280-MTR22-M10
12 (39,4) 280-MTR22-M12
14 (45,9) 280-MTR22-M14
20 (65,6) 280-MTR22-M20
90 ° M35 Мотор Cordset IP67/NEMA Тип 4 3 (9.8) 280-MTR35-M3
6 (19,6) 280-MTR35-M6
10 (32,8) 280-MTR35-M10
14 (45,9) 280-MTR35-M14
20 (65,6) 280-MTR35-M20
90 ° M22 Мотор Cordset IP69K/NEMA 4X 3 (9.8) 280S-MTR22-M3
6 (19,6) 280S-MTR22-M6
14 (45,9) 280S-MTR22-M14
90 ° M35 Мотор Cordset IP69K/NEMA 4X 6 (19,6) 280S-MTR35-M6
14 (45,9) 280S-MTR35-M14
Кабель двигателя шнуров, Высокая Flex ⋆  90 ° M22 Мотор Cordset IP67/NEMA Тип 4 3 (9.8) 280-MTRF22-M3
4 (13.1) 280-MTRF22-M4
6 (19,6) 280-MTRF22-M6
8 (26.2) 280-MTRF22-M8
10 (32,8) 280-MTRF22-M10
14 (45,9) 280-MTRF22-M14
20 (65,6) 280-MTRF22-M20
Мотор Кабельные шнуров,
экранированный (VFD)
90 ° M22 Мотор Cordset IP67/NEMA Тип 4 3 (9.8) 284-MTRS22-M3
4 (13.1) 284-MTRS22-M4
6 (19,6) 284-MTRS22-M6
8 (26.2) 284-MTRS22-M8
10 (32,8) 284-MTRS22-M10
12 (39,4) 284-MTRS22-M12
14 (45,9) 284-MTRS22-M14
90 ° M22 Мотор Cordset IP69K/NEMA тип 4X 3 (9.8) 284S-MTRS22-M3
6 (19,6) 284S-MTRS22-M6
14 (45,9) 284S-MTRS22-M14
Расширенный Источник / управления тормозом Кабельные шнуров
90 ° M25 Источник
Трос стояночного тормоза
IP67/NEMA Тип 4 1 (3.3) 285-BRC25-М1
3 (9.8) 285-BRC25-M3
4 (13.1) 285-BRC25-M4
6 (19,6) 285-BRC25-M6
8 (26.2) 285-BRC25-M8
10 (32,8) 285-BRC25-M10
12 (39,4) 285-BRC25-M12
14 (45,9) 285-BRC25-M14
20 (65,6) 285-BRC25-M20
IP69K 6 (19,6) 285S-BRC25-M6
14 (45,9) 285S-BRC25-M14
Расширенный Источник / управления тормозом Кабельные шнуров, Высокая Flex ⋆
90 ° M25 Источник
Трос стояночного тормоза
IP67/NEMA Тип 4 3 (9.8) 285-BRCF25-M3
6 (19,6) 285-BRCF25-M6
10 (32,8) 285-BRCF25-M10
14 (45,9) 285-BRCF25-M14
20 (65,6) 285-BRCF25-M20
Динамического торможения Кабели
M22 Динамический
Трос стояночного тормоза (DB опция)
IP67/NEMA Тип 4 3 (9.8) 285-DBK22-M3
IP69K 3 (9.8) 285S-DBK22-M3
Увеличить - 280_patchcord_90_degree
Описание Описание Кабель Рейтинг Длина [м (м)] Кат. Нет.
Моторные Кабельные шнуры
90 °  штырьковой  /
Straight Female M22
IP67/NEMA Тип 4 1 (3.3) 280-MTR22-M1D
3 (9.8) 280-MTR22-M3D
90 °  штырьковой  /
Straight Female M35
IP67/NEMA Тип 4 1 (3.3) 280-MTR35-M1D
3 (9.8) 280-MTR35-M3D
90 ° штырьковой  /
Straight Female M22
IP69K/NEMA тип 4X 1 (3.3) 280S-MTR22-M1D
3 (9.8) 280S-MTR22-M3D
90 °  штырьковой /
Straight Female M35
IP69K/NEMA тип 4X 1 (3.3) 280S-MTR35-M1D
3 (9.8) 280S-MTR35-M3D
Мотор Кабельные шнуры, экранированный (VFD)
90 ° штырьковой /
Straight Female M22
IP67/NEMA Тип 4 1 (3.3) 284-MTRS22-M1D
3 (9.8) 284-MTRS22-M3D
90 °  штырьковой /
Straight Female M22
IP69K/NEMA тип 4X 1 (3.3) 284S-MTRS22-M1D
3 (9.8) 284S-MTRS22-M3D
Расширенный Источник / управления
тормозом Кабельные шнуры
90 ° Мужской /
Straight Female M25
IP67/NEMA Тип 4 1 (3.3) 285-BRC25-M1D
3 (9.8) 285-BRC25-M3D
4 (13.1) 285-BRC25-M4D
6 (19,6) 285-BRC25-M6D
8 (26.2) 285-BRC25-M8D
10 (32,8) 285-BRC25-M10D
12 (39,4) 285-BRC25-M12D
14 (45,9) 285-BRC25-M14D
20 (65,6) 285-BRC25-M20D
Сосуд Основной  штырьковой с проводом IP67/NEMA Тип 4 0,5 (1,6) 285-M25M-M05

Млн. ⋆ 14 гибких циклов, радиус изгиба максимально 8X диаметр кабеля (0,362 дюйма внешнего диаметра).

Заглушки

Увеличить - 1485A-C_Product2_GS Увеличить - 889A_sealcaps

  ArmorPoint DeviceNet Ethernet / IP
Вход Выход Вход Выход Вход Выход
Кат.Нет. Кат. Нет. Кат.Нет. Кат. Нет. Кат.Нет. Кат. Нет.
Пластиковые крышка (M12) ⋆  - 1485A-M12 1485A-M12 1485A-M12 1485A-M12 1485A-M12
AC Микро алюминиевая крышка ⋆  - 889A-RMCAP - 889A-RMCAP - -
Нержавеющая сталь крышка §  - 889AS-RMCAP 1485AS-C3 889AS-RMCAP - -
Мотор Разъем Алюминиевый колпачок (М22)
в течение 10 защиты ⋆
- 1485A-С1 - 1485A-С1 - 1485A-С1
Мотор Разъем Алюминиевый колпачок (M35)
для 25 защиты ⋆
- 889A-QMCAP - 889A-QMCAP - 889A-QMCAP
Динамического торможения разъем (М22) - 1485A-С1 - 1485A-С1 - 1485A-С1
Источник / Control Тормозные Кап (M25) - 280-BRCAP-M25 - 280-BRCAP-M25 - 280-BRCAP-M25

⋆ Для достижения IP67 рейтинг, колпачки должны быть установлены на всех неиспользованных соединений ввода / вывода.
§ Для достижения IP69K/NEMA 4X рейтинг, колпачки должны быть установлены на всех неиспользованных соединений ввода / вывода.

Ручка и шнур аксессуары

  Описание Кат. Нет.
Увеличить - 140M-C-M3_C Блокировка тегов
  • Привязанность Замок с закрывающимися ручками
  • До трех навесных замков 4 ... 8 мм (5/16 дюйма) Æсерьга
140M-C-M3
Увеличить - 280-DISHDL
Замена В-Мотор Отключите Ручка Kit
включает в себя: (1) обрабатывать,
(1) охрана, и (3) винты
280-DISHDL
Шнур захваты для устройств ArmorStart с 10 Краткий рейтинг защита от короткого замыкания
Увеличить - 2931NM_ArmorStartCordgrip
3/4 дюйма разъем шнур Разгрузка от
натяжения и 3/4 дюйма контргайкой
диапазоне кабеля: 0,31 ... 0,56 дюйма
Используется с управления мощностью
медиа CORDSET -
Пример кошки. №:. 889N-M65GF-М2
Томас и Беттс шнура Ручка Кат.
Количество 2931NM
1 дюйм разъем Кабельный зажим шнура и
1 дюйм контргайкой
диапазоне кабеля: 0,31 ... 0,56 дюйма
Используется с управления мощностью
медиа CORDSET -
Пример кошки. №:. 280-PWR22G-М
Томас и Беттс шнура Ручка Кат.
Кол-2940nm
Шнур захваты для устройств ArmorStart с 25 Краткий рейтинг защита от короткого замыкания
Увеличить - 2931NM_ArmorStartCordgrip
3/4 дюйма разъем шнур Разгрузка от
натяжения и 3/4 дюйма контргайкой
диапазоне кабеля: 0,31 ... 0,56 дюйма
Используется с управления мощностью
медиа CORDSET -
Пример. №:. 889N-M65GF-М2
Томас и Беттс шнура Ручка Кат.
Количество 2931NM
1 дюйм разъем Кабельный зажим шнура
и 1 дюйм контргайкой
диапазоне кабеля: 0,70 ... 0,95 дюйма
Используется с трехфазной мощности
медиа Cordset -
Пример. №:. 280-PWR35G-М1
Томас и Беттс шнура Ручка Кат.
Количество 2942NM

Динамического торможения Выбор для DB Вариант

Привод и двигатель размер [кВт (л.с.)]
Сопротивление
[ Вт ]
Продолжительная
мощность
[кВт]

Максимум
Энергия
[кДж]
Максимум
Тормозной
момент
[% от двигателя]
Тип приложения 1 ‡  Тип приложения 2 ‡  Кат.Количество ⋆
Тормозной
момент
[% от
двигателя]
Рабочий
цикл §
Тормозной
момент
[% от двигателя]
Рабочий
цикл §
200 ... 240В диски
0,37 (0,5) 91 0.086 17 293% 100% 48% 150% 31% АК-R2-091P500
0,75 (1) 218% 23% 150% 15% АК-R2-091P500
1,5 (2) 109% 11% 109% 11% АК-R2-091P500
400 ... 480В диски
0,37 (0,5) 360 0.086 17 305% 100% 47% 150% 31% АК-R2-360P500
0,75 (1) 360 0.086 17 220% 23% 150% 15% АК-R2-360P500
1,5 (2) 360 0.086 17 110% 12% 110% 11% АК-R2-360P500
2,2 (4) 120 0.26 52 197% 24% 150% 16% АК-R2-120P1K2
4 (5) 120 0.26 52 124% 13% 124% 10% АК-R2-120P1K2
600В переменного тока на входе диски
0,37 (0,5) 360 0.086 17 274% 100% 46% 150% 31% АК-R2-360P500
0,75 (1) 360 0.086 17 251% 23% 150% 15% АК-R2-360P500
1,5 (2) 360 0.086 17 172% 11% 150% 8% АК-R2-360P500
2,2 (4) 120 0.26 52 193% 24% 150% 16% АК-R2-120P1K2
4 (5) 120 0.26 52 186% 13% 150% 9% АК-R2-120P1K2
⋆ проверяйте соотношение сопротивления резистора минимального сопротивления для привода, который используется.
§ Рабочий цикл перечислены основан на полной скорости к нулю замедления. Для постоянного длительного
торможения на полной скорости, рабочий цикл будет равен половина значения, приведенные.
‡ Применение Тип 1 представляет максимальную способность до 100% от тормозного момента, когда это возможно.
Тип приложения 2 представляет больше, чем 100% тормозного момента до 150% максимум, где это возможно.

ArmorStart Бюллетень 284 Вариант DB (IP20) резистор Установочные размеры

Размеры указаны в миллиметрах (дюйма) и вес в килограммах (кг). Размеры не предназначены для использования в производственных целей.

Увеличить - dbresdim

Рамка Кат. Нет. Вес
[кг (фунтов)]
A АК-R2-091P500, АК-R2-047P500, АК-R2-360P500 1.1 (2.5)
B АК-R2-030P1K2, АК-R2-120P1K2 2,7 (6)

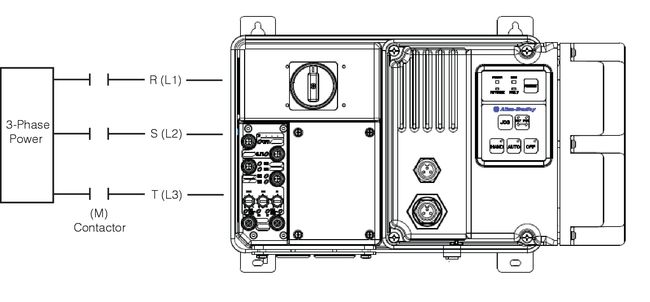

Рекомендуем термостат проводки для предотвращения динамического тормоза перегрева

Увеличить - 284_DB_thermostat

Увеличить - 284_DB_thermostat_powerdiag

Увеличить - 284_DB_thermostat_wirediag


Вариант динамического торможения Выбор для DB1 (IP67)

Привод и двигатель
размер [кВт (л.с.)]
Сопротивление
[ Вт ]
Продолжительная
мощность
[кВт]
Максимум
Энергия
[кДж]
Максимум
Тормозной
момент
[% от
двигателя]
Тип приложения 1 ‡  Тип приложения 2 ‡  Кат. Кол-♣
Тормозной
момент
[% от
двигателя]
Рабочий
цикл §
Тормозной
момент
[% от двигателя]
Рабочий
цикл §
200 ... 240В диски
0,37 (0,5) 91 0.086 17 293% 100% 46% 150% 31% 284R-091P500-М ⋆
0,75 (1) 218% 23% 150% 15% 284R-091P500-М ⋆
1,5 (2) 109% 11% 109% 11% 284R-091P500-М ⋆
400 ... 480В диски
0,37 (0,5) 360 0.086 17 305% 100% 47% 150% 31% 284R-360P500-М ⋆
0,75 (1) 360 0.086 17 220% 23% 150% 15% 284R-360P500-М ⋆
1,5 (2) 360 0.086 17 110% 12% 110% 11% 284R-360P500-М ⋆
2,2 (4) 120 0.26 52 197% 24% 150% 16% 284R-120P1K2-М ⋆
4 (5) 120 0.26 52 124% 13% 124% 10% 284R-120P1K2-М ⋆
600В переменного тока на входе диски
0,37 (0,5) 360 0.086 17 274% 100% 46% 150% 31% 284R-360P500-М ⋆
0,75 (1) 360 0.086 17 251% 23% 150% 15% 284R-360P500-М ⋆
1,5 (2) 360 0.086 17 172% 11% 150% 8% 284R-360P500-М ⋆
2,2 (4) 120 0.26 52 193% 24% 150% 16% 284R-120P1K2-М ⋆
4 (5) 120 0.26 52 185% 13% 150% 9% 284R-120P1K2-М ⋆

⋆ Длина выбирается пользователем на основе суффикса добавленной к номеру по каталогу.
Для длиной 500 ± 10 мм, добавить -M05 в конце номера по каталогу. При длине 1000 ± 10 мм, добавить -M1 в конце номера по каталогу.
§ Рабочий цикл перечислены основан на полной скорости к нулю замедления. Для постоянного длительного торможения
на полной скорости, рабочий цикл будет равен половина значения, приведенные.
‡ Применение Тип 1 представляет максимальную способность до 100% от тормозного момента, когда это возможно.
Тип приложения 2 представляет больше, чем 100% тормозного момента до 150% максимум, где это возможно.
♣ ПЧ и DB часть номера не являются взаимозаменяемыми. Используйте только указанный резистор.
Клиент несет ответственность, чтобы оценить, если производительность отвечает требованиям приложений

ArmorStart Доска 284 Вариант DB 1 (IP67) резистор Установочные размеры
Размеры указаны в миллиметрах (дюйма). Размеры не предназначены для использования в производственных целей.

Увеличить - 284_DBResistor_dim

Кат. Нет. A B С D E F G Н J
284R-091P500 89 ± 3 (3,5 ± 0,12) 215 ± 5 (8,46 ± 0,2) M05 = 0,5 м
М1 = 1 метр
235 ± 5 (9,25 ± 0,2) 60 ± 2 (2.36 ± 0.08) 127 (5) 12.54 (0.49) 60 ± 2 (2.36 ± 0.08) 50 ± 1,5 (1,97 ± 0,06)
284R-360P500 215 ± 5 (8,46 ± 0,2) 235 ± 5 (9,25 ± 0,2)
284R-120P1K2 420 ± 5 (16,54 ± 0,2) 440 ± 5 (17,32 ± 0,2)

Peer-To-Peer Communications

Увеличить - armorstart3_ZIP ZONE схему

(ZIP) Зона блокировки Параметры
возможности зоны контроля ArmorStart Распределенная контроллер двигателя идеально подходит для большой мощности (0,5 ... 10 Hp) проехал конвейеры. В ArmorStart Распределенные управление двигателями имеют встроенные DeviceNet коммуникаций, технологии DeviceLogix, и добавил зоны блокировки параметров (ZIP), которые позволяют одним ArmorStart потреблять данные непосредственно из до четырех другими устройствами узлов, минуя сетевого сканера. Эти прямые связи между конвейерных зон полезны при слиянии, диверторных, и накопление конвейеров.

ArmorStart чтобы ArmorPoint Connectivity - (кроме DeviceNet сети)

Увеличить - armorstart1

При подключении к ArmorPoint распределенного ввода / вывода продукта Бюллетень 1738, сетевой адаптер и как минимум один ArmorPoint цифрового выхода, цифровой вход, аналоговый, постоянного и переменного Реле продукт или особого продукт должен быть выбран. ArmorPoint распределенного ввода / вывода могут разместиться до 63 модулей в узле сети. Кабель, соединяющий распределенных продукт ArmorPoint I / O в ArmorStart Распределенная контроллер двигателя является Кат. Кол-280A-ВНЕШНИЙ 1. Кат. Кол-280A-ВНЕШНИЙ 1 включает в себя шины удлинитель ArmorPoint и сеть резистора. Примечание: Доступ к DeviceLogix программирования доступен с RSNetWorx для DeviceNet.

Увеличить - armorstart2


Если дополнительное ArmorStart Распределенная контроллер двигателя должен быть подключен, Кот. Кол-280A-EXTCABLE потребуется. Максимум два ArmorStart распределенных управление двигателями может быть подключен к Бюллетень 1738 Distributed I / O.

О Расширение с DeviceNet I /

Если скорость ввода / вывода из Bulletin 280/281D ArmorStart Распределенная контроллер двигателя должен быть расширен за рамки стандартных четырьмя входами и двумя выходами, ArmorStart Распределенная Motor Controller с протоколом DeviceNet связи может быть сконфигурирован в ADNX архитектуры, в котором ArmorStart является частью DeviceNet подсети, используя Кат. Кол-1738-ADNX ArmorPoint распределенного ввода / вывода продукта.

Увеличить - armorpoint_1738_explogic


Бюллетень 1738 ArmorPoint Распределенная вывода Продукты ввода /

Цифровой выход Продукты

Описание Кат. Нет.
Увеличить - armorpoint_1738_dig_out 24 В постоянного тока, выход восемь источник с восемью разъемами M12 1738-OB8EM12
24 В постоянного тока, выход восемь источник с восемью разъемами M8 1738-OB8EM8
24 В постоянного тока, два выходных источник, 2 прот. с двумя разъемами M12 1738-OB2EPM12
24 В постоянного тока, выход четыре раковины с четырьмя разъемами M12 1738-OV4EM12

Цифровой вход Продукты

Описание Кат. Нет.
Увеличить - armorpoint_1738_dig_in 24 В постоянного тока, вход восемь раковина с четырьмя разъемами M12, два очка за разъем 1738-IB8M12
24 В постоянного тока, вход восемь раковина с восьми разъемов М8 1738-IB8M8
24 В постоянного тока, вход восемь раковина с одним разъемом M23 1738-IB8M23

Аналоговые продукты

Описание Кат. Нет.
Увеличить - armorpoint_1738_anlg 24 В постоянного тока аналоговый вход тока с двумя разъемами M12 1738-IE2CM12
24 В постоянного тока аналоговый вход напряжения с двумя разъемами M12 1738-IE2VM12
24 В постоянного тока аналоговый токовый выход с двумя разъемами M12 1738-OE2CM12
24 В постоянного тока Аналоговый выход напряжения с двумя разъемами M12 1738-OE2VM12
24 В постоянного тока, два вход термопары 1738-IT2IM12
24 В постоянного тока, два входных RTD 1738-IR2M12

Мощность Продукты питания

Описание Кат. Нет.
Увеличить - armorpoint_1738_ps О поле ArmorPoint я Потенциал Модуль / дистрибьютор 1738-FPD
24 В постоянного тока Расширение питания 1738-EP24DC

Переменного тока и реле Продукты

Описание Кат. Нет.
Увеличить - armorpoint_1738_ac_and_relay 24 В постоянного тока Катушка НЕТ DPST реле с двумя разъемами M12 1738-OW4M12
24 В постоянного тока Катушка НЕТ DPST реле с двумя разъемами AC М12 1738-OW4M12AC
120В, два входных с двумя разъемами AC 4-контактный M12 1738-IA2M12AC4
120В, два входных с двумя разъемами AC 3-контактный M12 1738-IA2M12AC3
120/230В переменного тока, два выходных с двумя разъемами AC 3-контактный M12 1738-OA2M12AC3

Специальные продукты

Описание Кат. Нет.
Увеличить - armorpoint_1738_specialty ArmorPoint ввода / вывода RS-232 ASCII Модуль последовательного интерфейса 1738-232ASCM12
ArmorPoint ввода / вывода RS-485 ASCII Модуль последовательного интерфейса 1738-485ASCM12
24 В постоянного тока Модуль Счетчик Очень высокая скорость 1738-VHSC24M23
ArmorPoint 5V кодер / Модуль счетчика 1738-IJM23
ArmorPoint Синхронный Модуль последовательного интерфейса для абсолютного энкодера 1738-SSIM23

Адаптер Продукты

Описание Кат. Нет.
Увеличить - armorpoint_1738_adapters ArmorPoint DeviceNet Модуль-адаптер, падения или Сквозной, с штырьковыми  и  гнездовыми  разъемами M12 1738-ADN12
Модуль ArmorPoint адаптера DeviceNet, падение только штырьковой  разъем M18 1738-ADN18
ArmorPoint DeviceNet Модуль-адаптер, падения или Сквозной, с штырьковым и  гнездовыми  разъемов M18 1738-ADN18P
Модуль адаптер ArmorPoint DeviceNet 24V DC с расширением подсети 1738-ADNX
Модуль ArmorPoint Резервный адаптера ControlNet 1738-ACNR
Модуль ArmorPoint Ethernet / IP 10/100 Mbps адаптер 1738-AENT
ArmorPoint ввода / вывода 2-портовый Ethernet / IP адаптер (звезда, дерево, линейный или кольцевой топологии) ⋆  1738-AENTR
⋆ Требуется блок питания расширения 24 В постоянного тока (кат. №. 1738-EP24DC)
Код Артикул Описание Заказать
161741 280D-F12S-10B-CR Пускатели Полный напряжения - IP67/NEMA Type 4 с трубопровода входа, до 460В переменного тока; Номинальный ток [А] 0.5…2.5 Заказать
161744 280D-F12S-10B-RR Пускатели Полный напряжения - IP67/NEMA Type 4 с быстрого отсоединения для ArmorConnect питания СМИ, до 460В переменного тока; Номинальный ток [А] 0.5…2.5 Заказать
161742 280D-F12S-10C-CR Пускатели Полный напряжения - IP67/NEMA Type 4 с трубопровода входа, до 460В переменного тока; Номинальный ток [А] 1.1…5.5. Заказать
161745 280D-F12S-10C-RR Пускатели Полный напряжения - IP67/NEMA Type 4 с быстрого отсоединения для ArmorConnect питания СМИ, до 460В переменного тока; Номинальный ток [А] 1.1…5.5 Заказать
161743 280D-F23S-25D-CR Пускатели Полный напряжения - IP67/NEMA Type 4 с трубопровода входа, до 460В переменного тока; Номинальный ток [А] 3.2…16 Заказать
161746 280D-F23S-25D-RR Пускатели Полный напряжения - IP67/NEMA Type 4 с быстрого отсоединения для ArmorConnect питания СМИ, до 460В переменного тока; Номинальный ток [А] 3.2…16 Заказать
161747 281D-F12S-10B-CR Реверсивные пускатели - IP67/NEMA Type 4 с трубопровода входа, до 460В переменного тока; Номинальный ток [А] 0.5…2.5 Заказать
161750 281D-F12S-10B-RR Реверсивные пускатели - IP67/NEMA Type 4 с быстрого отсоединения для ArmorConnect питания СМИ, до 460В переменного тока; Номинальный ток [А] 0.5…2.5 Заказать
161748 281D-F12S-10C-CR Реверсивные пускатели - IP67/NEMA Type 4 с трубопровода входа, до 460В переменного тока; Номинальный ток [А] 1.1…5.5 Заказать
161751 281D-F12S-10C-RR Реверсивные пускатели - IP67/NEMA Type 4 с быстрого отсоединения для ArmorConnect питания СМИ, до 460В переменного тока; Номинальный ток [А] 1.1…5.5 Заказать
161749 281D-F23S-25D-CR Реверсивные пускатели - IP67/NEMA Type 4 с трубопровода входа, до 460В переменного тока; Номинальный ток [А] 3.2…16 Заказать
161752 281D-F23S-25D-RR Реверсивные пускатели - IP67/NEMA Type 4 с быстрого отсоединения для ArmorConnect питания СМИ, до 460В переменного тока; Номинальный ток [А] 3.2…16 Заказать
;
