898N - T-порты производства Allen-Bradley

898N — Control Power T-Ports
Описание
  • 6-pin/5-used конфигурации для предотвращения неправильного монтажа электропроводки с сетевыми разъемами
  • Одна часть литой дизайн
  • Прочный компактный дизайн
  • ArmorStart адаптер Т-порт для использования с Дополнительным питанием СМИ
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
T-порты

Конфигурация Напряжение  OVERMOLD Цвет Монтажная схема Кат. Нет.

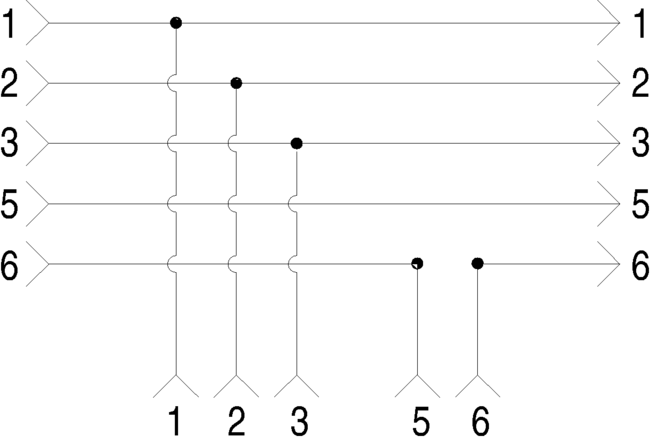

E-стоп из 600V, 10 Красный Увеличить - 895_tportsA_wirdiag 898N-653ES-НКФ
E-стоп в 600V, 10 Черный Увеличить - 895_tportsB_wirdiag 898N-653ST-НКФ
Вспомогательный
ArmorStart

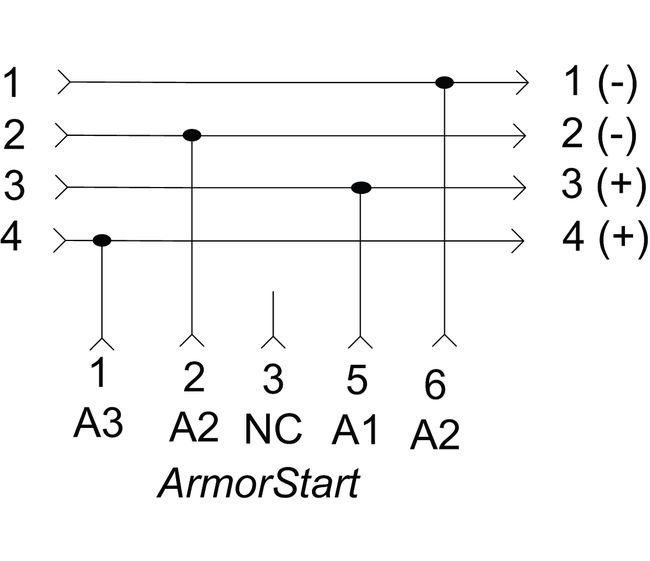

 600В, 8 Черный Увеличить - 898N_593ES_NKF_wirediag 898N-543ES-НКФ
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Механический
Стяжная гайка Цинка Черный с эпоксидным покрытием
Жилье Riteflex TPE
Вставить Желтый Riteflex TPE
Связи Латунь / золота более палладия никеля
Электрический
Рейтинг Ассамблея 600В, 10 или 8
Окружающей среды
Тип корпуса Рейтинг IP67, NEMA 6P, 1200 фунтов на квадратный дюйм сноса
Рабочая температура -20 ... +90 ° C (-4 ... +194 ° F)

Распиновка и Цветовой код

  Лицо Посмотреть выводов
6-pin/5-used 4-pin/4-used
Кат. Кол-898N-653ES-НКФ или 898N-653ST-НКФ Кат. Кол-898N-543ES-НКФ
Увеличить - Мини-6-контактный (управление мощностью) Женский ST_Pinout Увеличить - 898N_593ES_NKF_pinout
Гнездовой Гнездовой
Цветовой код 1 Красный
2 Черный
3 Зеленый		 4 Бланк / Не используется
5 синий
6 белый		 1 Белый
2 Черный		 3 Синий
4 Красный

T-порты - Tap-Стиль подключения
Распиновка и Цветовой код
Лицо Посмотреть выводов
3-контактный 4-контактный 5-контактный
Увеличить - Мини-3-контактный Female_ST_Pinout Увеличить - Мини-3-контактный Male_ST_Pinout Увеличить - Мини 4-контактный разъем B_ST_Pinout Увеличить - Мини 4-контактный разъем A_ST_Pinout Увеличить - Mini 5-pin Женский ST_Pinout Увеличить - Mini 5-контактный разъем ST_Pinout
Гнездовой Штыревой Гнездовой Штыревой Гнездовой Штыревой


Код Артикул Описание Заказать
171002 898N S-33PB-N4KF T-порты - Tap-Стиль подключения; разъем с нержавеющей стали; 3-контактный; напряжение 300V Заказать
171003 898N S-43PB-N4KF T-порты - Tap-Стиль подключения; разъем с нержавеющей стали; 4-контактный; напряжение 300V Заказать
170999 898N-33PB-N4KF T-порты - Tap-Стиль подключения; 3-контактный; напряжение 300V Заказать
171545 898N-43AB-N4KF Т-портовый, микро штыревой Заказать
171546 898N-43BB-NM4KF Т-портовый, микро штыревой Заказать
171000 898N-43PB-N4KF T-порты - Tap-Стиль подключения; 4-контактный; напряжение 300V Заказать
171544 898N-43PB-N4KT Т-портовый, мини гнездовой Заказать
162154 898N-543ES-NKF Черный; 600V, 8; Вспомогательный ArmorStart Заказать
162152 898N-653ES-NKF Красный; 600V, 10; Конфигурация Е-стоп из Заказать
162153 898N-653ST-NKF Черный; 600V, 10; Конфигурация Е-стоп в Заказать
;
