Описание
1607-XT ArmorPower ™ на машине ™ Блоки питания предназначены для приложений, где происходит падение напряжения в связи с потерями в линии, и где компактный размер, высокая эффективность и надежность имеют решающее значение. Доступные в 50 ... 200 моделей W, эти IP67 высоким рейтингом источники питания обратиться тенденцию ликвидации традиционной корпус для по-машины и заводских цехах установок. Эти источники питания являются вакуумная помещено для того чтобы обеспечить максимальную устойчивость к ударам, вибрации и влажности.
- IP67 и NEC Класс 2 оценок
- Вакуумный инкапсуляции технологии
- Быстрые соединители
- Гладкая поверхность, подходит для промывки
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
|
|
1607-XT50D1A |
1607-XT100D1A |
| Выходная мощность |
50 Вт |
91.2 Вт |
| Входное напряжение (47 ... 63 Гц) |
100 ... 240 В переменного тока, 100 ... 353V DC |
| Рабочий диапазон |
90 ... 264V AC, 100 ... 353V DC |
| Время задержки |
50 мс |
| Номинальный входной ток |
1.0 (115 В переменного тока),
0,5 (230В AC) |
2.0 (115 В переменного тока),
1.0 (230В AC) |
| Пусковой ток |
<25 |
| Эффективность |
> 88%, 120В
> 89%, 230В AC |
| Выходное напряжение |
24 (+1%) |
| Номинальный выходной ток |
2.0 |
3.8 |
| Пульсация напряжения |
<240 мВ ПП пропускная способность, 1 МГц |
| Шум |
<480 мВ ПП пропускная способность, 20 МГц |
| Перегрузка по току защиты |
электронный ток ограничен до 2,2 ... 2,7 А |
электронный ток ограничен до 3,8 ... 4,1 А |
| AC Power On Светодиодная индикация для выхода 1 |
да |
Рабочая температура
Диапазон (Т окр ) |
-25 ... +70 ° C
снижайте 2,5% / K, 50 ... 70 ° C |
| Нерабочий диапазон температур |
-40 ... +85 ° C |
| Влажность |
до 100% с конденсацией |
| Среднее время безотказной работы Δ |
> 500 000 часов |
| Размеры (Ш х В х Г) |
140 х 36 х 85 мм (5,51 х 1,42 х 3,35 дюйма) |
| Вес |
750 г (1,65 фунта) |
| Степень защиты |
IP67, EN 60529 |
| Сертификаты / стандарты |
CE, UL 508 (UL Перечисленное), UL 60950 (CURUS), Стандарты безопасности = IEC / EN 60950, EN 60529
CE EN 60950; CULUS в списке, UL508, CURUS Признанный UL60950/CSA C22.2, № 60950-1 |
| Особенности |
NEC Класс 2 |
Среднее время безотказной работы определяется Siemens нормы SN 29500 при полном токе нагрузки до 40 ° С.
Разъемы
Вход
| Штифт |
Подключение |
| 1 |
NC |
| 2 |
L |
| 3 |
N |

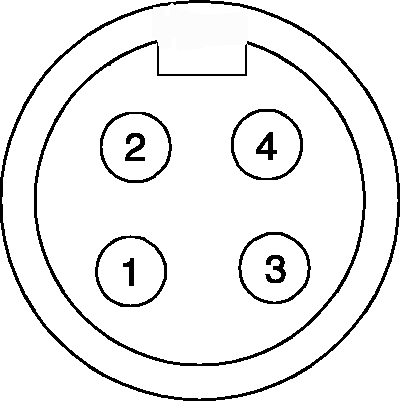

Выход
| Штифт |
Подключение |
| 1 |
+ |
| 2 |
+ |
| 3 |
- |
| 4 |
- |
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Шнуров
| Тип |
Кол-во выводов |
Рейтинг |
Прямой гнездовой |
Угловые гнездовые |
Основной штырьковой |
| |
| Вход |
3-контактный |
600V, 13 |
889N-F3AFC-⋆ F |
889N-R3AFC-⋆ F |
- |
| Выход |
4-контактный |
600V, 10 |
- |
- |
889N-M4AFC-⋆ F |
| |
| ⋆ Заменить символ с 6 (6 футов), 12 (12 футов), или 20 (20 футов) для стандартных длин кабелей. |
Коммутационные шнуры
| Тип |
Кол-во выводов |
Рейтинг |
Прямой гнездовой
Прямой штырьковой |
Прямой гнездовой
Угловые штырьковые |
Угловой гнездовой
Прямой штырьковой |
Угловой гнездовой
Угловой штырьковой |
| |
| Вход |
3-контактный |
600V, 13 |
889N-F3AFNM-§ |
889N-F3AFNE-§ |
889N-R3AFNM-§ |
889N-R3AFNE-§ |
| Выход |
4-контактный |
600V, 10 |
889N-F4AFNM-§ |
889N-F4AFNE-§ |
889N-R4AFNM-§ |
889N-R4AFNE-§ |
| |
| § Заменить символ с 1 (1 м), 2 (2 м), 5 (5 м), или 10 (10 м) для стандартных длин кабелей. |
Терминальные Чемберс
| Тип |
Кол-во выводов |
Рейтинг |
Прямой гнездовой |
Основной штырьковой |
| |
| Вход |
3-контактный |
250V, 12 |
871A-TS3-N1 |
- |
| Выход |
4-контактный |
250, 9 |
- |
871-TS4-NM1 |
T-порты
| Тип |
Кол-во выводов |
Рейтинг |
Кат. Нет. |
| Вход |
3-контактный |
300V 8 |
898N-33PB-N4KF |
| Выход |
4-контактный |
898N-43PB-N4KF |
Для монтажа в панель Сосуды
| Тип |
Кол-во выводов |
Рейтинг |
Размер резьбы |
Гнездовой |
штырьковой |
| |
| Вход |
3-контактный |
250V, 13 |
1/2 дюйма - 14 NPT |
888N-D3AF1-♣ F |
- |
| Выход |
4-контактный |
600V, 10 |
- |
888N-M4AF1-♣ F |
| Описание |
Кат. Нет. |
| Монтажные гайки для 1/2 дюйма-14 NPT резьбой сосудов доступны в мешках по 10 штук |
889A-U1NUT-10 |
| |
| ♣ Заменить символ с 1 (1 фут) или 3 (3 футов) для стандартных длин кабелей. |
Устройства ввода / вывода
| Описание |
Кат. Нет. |
| Бюллетень 1732 ArmorBlock и бюллетень 1732D / E ArmorWeldBlock ввода / вывода |
| DeviceNet, модуль ввода, 16 Мойка Входы, DC микро (M12) разъем |
1732D-IB16M12M12 |
| DeviceNet, модуль ввода, 16 Мойка Входы, DC микро (мини) разъем |
1732D-IB16M12MINI |
| DeviceNet, модуль вывода, 16 токовых выхода, DC микро (M12) разъем |
1732D-OB16M12M12 |
| DeviceNet, модуль вывода, 16 токовых выхода, DC микро (мини) разъем |
1732D-OB16M12MINI |
| DeviceNet, Self-настройки модуля, 16 точка ввода-вывода, DC микро (M12) разъем / |
1732D-16CFGM12M12 |
| DeviceNet, Self-настройки модуля, 16 точка ввода-вывода, DC микро (мини) разъем / |
1732D-16CFGM12MN |
| Модуль DeviceNet ввода / вывода с диагностикой |
1732D-8X8M12D |
|
DeviceNet, модуль ввода / вывода с диагностикой, 8 раковины входы (2 каждый на 4 разъемов),
8 токовых выхода (2 каждый на 4 разъемами), 1.4/8.0 на канал / модуль, DC микро (M12) разъем
|
1732D-8X81212HD |
| Бюллетень 1738 ArmorPoint ввода / вывода |
| ArmorPoint DeviceNet Модуль-адаптер, падения или Сквозной, с штырьковыми и гнездовыми разъемами M12 |
1738-ADN12 |
| Модуль адаптер ArmorPoint DeviceNet 24V DC с расширением подсети |
1738-ADNX |
| ArmorPoint DeviceNet Модуль-адаптер, падения или Сквозной, с штырьковыми и гнездовыми разъемами M18 |
1738-ADN18P |
| Модуль ArmorPoint адаптера DeviceNet, падение только штырьковой разъем M18 |
1738-ADN18 |
| Модуль ArmorPoint Резервный адаптера ControlNet |
1738-ACNR |
| Модуль ArmorPoint Ethernet / IP 10/100 Mbps адаптер |
1738-AENT |
| Бюллетень 1792 ArmorBlock Maxum ввода / вывода |
|
ArmorBlock Maxum ввода / вывода кабеля Основание с Мини разъемы, DeviceNet сквозной, и
вход дополнительного питания подключение
|
1792D-CB18P |
| |
|
|
Примечание: Прочтите точные требования пользователей и адаптер питания для всех цифровых продуктов.
Примечание: Источники питания на машине разработаны так, что пользователь и адаптер питания соединены параллельно.
Кроме того, выполнены следующие условия существуют:
- Общая мощность (пользователь плюс адаптер питания) равна выходной питания канал на машине.
- Оба пользователя и блок питания являются +24 В постоянного тока.
- Пользователь и адаптер питания являются общими и не изолированы.
|
