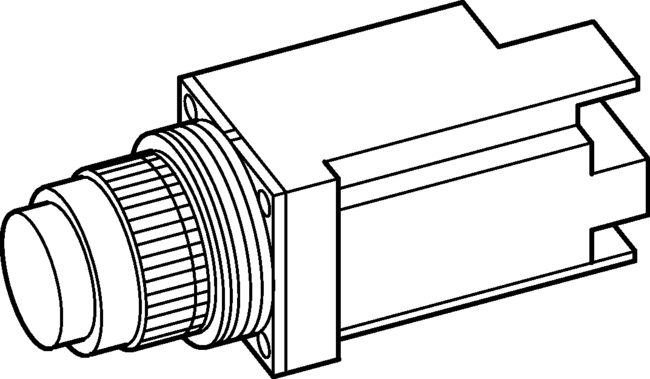

800MR/800MB Кнопки производства Allen-Bradley



Тип контакта		Кнопка Цвет	С плоской головкой	Расширенная руководитель	Грибной начальник
			Кат. Нет.	Кат. Нет.	Кат. Нет.
	1 НЕТ	Зеленый	800MR-A1D1	800MR-B1D1	800MR-D1D1
		Черный	800MR-A2D1	800MR-B2D1	800MR-D2D1
		Красный	800MR-A6D1	800MR-B6D1	800MR-D6D1
	1 НЗ	Зеленый	800MR-A1D2	800MR-B1D2	800MR-D1D2
		Черный	800MR-A2D2	800MR-B2D2	800MR-D2D2
		Красный	800MR-A6D2	800MR-B6D2	800MR-D6D2
	1 НЕТ - 1 НЗ	Зеленый	800MR-A1A	800MR-B1A	800MR-D1A
		Черный	800MR-A2A	800MR-B2A	800MR-D2A
		Красный	800MR-A6A	800MR-B6A	800MR-D6A
	2 НЕТ - 2 NC	Зеленый	800MR-А1В	800MR-B1B	800MR-D1B
		Черный	800MR-A2B	800MR-B2B	800MR-D2B
		Красный	800MR-A6B	800MR-B6B	800MR-D6B



800MR	-	A		1		A
		a		б		с		г



a			б			с			г
Тип Оператор ⋆			Кнопка Цвет			Стандартные Контакты Картриджи			Блок контактов  тип выводов ‡
Код	Описание		Код	Описание		Код	Описание		Код	Описание
A	Флеш голова		1	Зеленый		Пустой	Нет контактов		Пустой	Ножевые клеммы
B	Расширенная голова		2	Черный		A	1 НЕТ - 1 НЗ		К	Большой винт
D	Грибовидная		3	Оранжевый		A2	2 НЕТ
			4	Серый		A3	1 Noem - 1 NCLB
			5	Белый		A4	2 НЗ
			6	Красный		A7	1 NCLB - 1 НЗ
			7	Синий		B	2 НЕТ - 2 NC
			9	Желтый		D1	1 НЕТ
						D2	1 НЗ

⋆ гвардии заказываются отдельно.
‡ Логика Рид и небольшие винтовые блоки можно заказать отдельно.

Кратковременный контакт кнопка Единицы, с подсветкой

Связаться Выводы
Операторы поставляются с ножевыми выводами. Для больших винт контактных окончания, добавить письмо Kдо конца кота. нет. Стандартные контактные блоки с маленькими винтовыми выводами и логика Reed контактных блоков с ножевыми выводами продается отдельно.

Флеш Штатная Кат. Количество 800MR-QA24GA		Расширенный Штатная Кат. Количество 800MR-PB16RA		Грибной Штатная Кат. Количество 800MR-QMB24RA



Тип контакта	Силовой модуль Тип	Напряжение питания	Тип лампы	Цвет объектива	С плоской головкой	Расширенная руководитель	Грибной начальник
					Кат. Нет.	Кат. Нет.	Кат. Нет.
1 НЕТ - 1 НЗ	Полное напряжение	24В AC / DC	Лампа накаливания	Красный	800MR-QA24RA	800MR-QB24RA	800MR-QMB24RA
				Зеленый	800MR-QA24GA	800MR-QB24GA	800MR-QMB24GA
				Янтарь	800MR-QA24AA	800MR-QB24AA	800MR-QMB24AA
	Трансформатор	120В	Лампа накаливания	Красный	800MR-PA16RA	800MR-PB16RA	800MR-PMB16RA
				Зеленый	800MR-PA16GA	800MR-PB16GA	800MR-PMB16GA
				Янтарь	800MR-PA16AA	800MR-PB16AA	800MR-PMB16AA
	Полное напряжение	12V AC / DC	Индикатор	Красный	800MR-QAL12RA	800MR-QBL12RA	800MR-QMBL12RA
				Зеленый	800MR-QAL12GA	800MR-QBL12GA	800MR-QMBL12GA
				Янтарь	800MR-QAL12AA	800MR-QBL12AA	800MR-QMBL12AA
		24В AC / DC	Индикатор	Красный	800MR-QAL24RA	800MR-QBL24RA	800MR-QMBL24RA
				Зеленый	800MR-QAL24GA	800MR-QBL24GA	800MR-QMBL24GA
				Янтарь	800MR-QAL24AA	800MR-QBL24AA	800MR-QMBL24AA
	Трансформатор	120В	Индикатор	Красный	800MR-PAL16RA	800MR-PBL16RA	800MR-PMBL16RA
				Зеленый	800MR-PAL16GA	800MR-PBL16GA	800MR-PMBL16GA
				Янтарь	800MR-PAL16AA	800MR-PBL16AA	800MR-PMBL16AA



800MR

-

Пенсильвания

L

24

R

a

б

с

г

е

е



a

б

с

г

е

е

Оператор

Освещение Опции

Входное напряжение

Цвет объектива

Стандартные Контакты Картриджи

Блок контактов  тип выводов ♠

Трансформатор

Полное напряжение

Код

Описание

Код

Описание

Код

Описание

Код

Цвет

Код

Описание

Код

Описание

Пенсильвания

Флеш ♦

Пустой

Стандартное освещение как определяется типом силового модуля

12

12V AC / DC

A

Янтарь

Пустой

Нет контактов

Пустой

Ножевые клеммы

PB

Расширенный

L

LED §

24

24В AC / DC

B

Синий

A

1 НЕТ - 1 НЗ

К

Большой винт

PMB

Гриб

10

120В ♣

С

Ясно

A2

2 НЕТ

Полное напряжение

Трансформатор

G

Зеленый

A3

1 Noem - 1 NCLB

Код

Описание

Код

Описание

R

Красный

A4

2 НЗ

Контроль качества

Флеш ♦

16

120В 50/60 Гц

W

Белый

A7

1 NCLB - 1 НЗ

QB

Расширенный

26

240 В переменного тока 50/60 Гц

X

Нет объектив с контактных блоков

B

2 НЕТ - 2 NCΔ

Пьезокристалла

Гриб

Пустой

Нет объектив без контактных блоков

D1

1 НЕТ

D2

1 НЗ

§ светодиоды, доступные в красный, зеленый, янтарный, синий и белый. LED цвет должен соответствовать цвету объектива, за исключением прозрачной линзой, поставляемой с белым светодиодом и белого объектива в комплект поставки желтый светодиод.
♣ доступна только с опцией светодиодной подсветкой.
Δ доступна только с опцией силового модуля полное напряжение и стандартных ножевых окончаний.
♦ гвардии заказываются отдельно .
♠ Логика Рид и небольшие винтовые блоки заказываются отдельно.

 800MR - Push-Pull

2-позиционный Двухтактный Кат. Количество 800MR-FX6A		2-позиционный Push-Pull/Twist Кат. Количество 800MR-FXT6A4



Тип контакта		Для оператора		Кнопка Цвет	Push-Pull	Push-Pull /  Твист выпуска
		Поддержанный	Поддержанный
		Из	В		Кат. Нет.	Кат. Нет.
Нет Контакты		-	-	Красный	800MR-FX6	800MR-FXT6
	1 НЕТ	О	X	Красный	800MR-FX6D1	800MR-FXT6D1
	1 НЗ	X	О	Красный	800MR-FX6D2	800MR-FXT6D2
	1 НЕТ - 1 НЗ	О	X	Красный	800MR-FX6A	800MR-FXT6A
		X	О
	1 НЗ - 1 НЗ	X	О	Красный	800MR-FX6A4	800MR-FXT6A4
		X	О
Примечание: Х = Закрыто / O = Открыть

3-позиционный двухтактный единиц, НЕСВЕТОВЫЕ

Связаться Выводы
Операторы поставляются с ножевыми выводами. Для больших винт контактных окончания, добавить письмо Kдо конца кота. нет. Стандартные контактные блоки с маленькими винтовыми выводами и логика Reed контактных блоков с ножевыми выводами продается отдельно.

3-позиционный Двухтактный Кат. Количество 800MR-FXN6A7



Тип контакта		Для оператора			Кнопка Цвет	Push-Pull
		Сиюминутный	Поддержанный	Сиюминутный
		Из	Центр	В		Кат. Нет.
Нет Контакты		-	-	-	Красный	800MR-FXN6
	1 НЕТ - 1 НЗ	О	О	X	Красный	800MR-FXN6A
		X	О	О
	1 НЗ - 1 NCLB	X	О	О	Красный	800MR-FXN6A7
		X	X	О
	1 НЗ - 1 NCLB  1 НЗ - 1 NCLB	X	О	О	Красный	800MR-FXN6B6
		X	X	О
		X	О	О
		X	X	О
Примечание: Х = Закрыто / O = Открыть



800MR

-

FX

Т

6

A

a

б

с

г

е

е

(2-позиционный)

800MR

-

FX

N

6

A

a

б 1

с

г

е

е



a

б

б 1

с

Тип оператора

Функция оператора

Функция оператора

Оператор

2-позиционный

3-позиционный ⋆

Код

Описание

Код

Описание

Код

Для оператора

Код

Цвет

FX

Двухтактный блок

Пустой

Поддержкой - двухтактный

Пустой

Без подсветки

Т

Твист-релиз

Из

Центр

В

N

Сиюминутный

Поддержанный

Сиюминутный



г			е			е
Кнопка Цвет			Контакты Картриджи			Блок контактов тип выводов ‡
			Код	Описание		Код	Описание
Код	Цвет		Пустой	Нет контактов		Пустой	Ножевые клеммы
1	Зеленый		A	1 НЕТ - 1 НЗ		К	Большой винт
2	Черный		A2	2 НЕТ
3	Оранжевый		A4	2 НЗ
4	Серый		A7	1 NCLB - 1 НЗ
5	Белый		B	2 НЕТ - 2 NC
6	Красный		D1	1 НЕТ
7	Синий		D2	1 НЗ
9	Желтый		Примечание: См. таблицу 1 для Target описанием.
Пустой	Нет крышки

Таблица 1. Выбор цели


Код	2-позиционный		Связаться  Описание	3-позиционный			Код
	Из	В		Из	Центр	В
Пустой	-	-	Нет контактов	-	-	-	Пустой
D1	О	X	НЕТ	-	-	-	-
D2	X	О	NC	-	-	-	-
A	О  X	X  О	НЕТ -  NC	О  X	О  О	X  О	A
A2	О  О	X  X	НЕТ -  НЕТ	О  О	О  О	X  X	A2
A4	X  X	О  О	NC -  NC	X  X	О  О	О  О	A4
-	-	-	NC -  NCLB	X  X	О  X	О  О	A7
B	О  Х  О  Х	Х  О  Х  О	НЕТ -  NC  НЕТ -  NC	О  Х  О  Х	О  О  О  О	Х  О  Х  О	B

Примечание: Х = Закрыто / O = Открыть
⋆ не во твист-релизе.
‡ Логика Рид и небольшие винтовые блоки заказываются отдельно.

2-позиционный Двухтактный и Push-Pull/Twist выпуска Единицы, с подсветкой

Освещенная 2-Позиция двухтактный Кат. Количество 800MR-FXQ24RA		Освещенная 2-Позиция Push-Pull/Twist Кат. Количество 800MR-FXTP16RA



Тип лампы	Силовой модуль Тип	Напряжение питания	Цвет объектива	Для оператора			Push-Pull	Push-Pull /  Твист выпуска
					Поддержанный	Поддержанный
				Связи	Из	В	Кат. Нет.	Кат. Нет.
Лампа накаливания	Полное напряжение	12V AC / DC	Красный	НЕТ -  NC	О	X	800MR-FXQ12RA	800MR-FXTQ12RA
		24В AC / DC	Красный		X	О	800MR-FXQ24RA	800MR-FXTQ24RA
	Трансформатор	120В ⋆	Красный	НЕТ -  NC	О	X	800MR-FXP16RA	800MR-FXTP16RA
		240 В AC⋆	Красный		X	О	800MR-FXP26RA	800MR-FXTP26RA
Индикатор	Полное напряжение	12V AC / DC	Красный	НЕТ -  NC	О	X	800MR-FXQL12RA	800MR-FXTQL12RA
		24В AC / DC	Красный		X	О	800MR-FXQL24RA	800MR-FXTQL24RA
	Трансформатор	120В ⋆	Красный	НЕТ -  NC	О	X	800MR-FXPL16RA	800MR-FXTPL16RA
		240 В DC ⋆	Красный		X	О	800MR-FXPL26RA	800MR-FXTPL26RA
Примечание: Х = Закрыто / O = Открыть
⋆ Трансформаторы работают при 50/60 Гц.

3-позиционный двухтактный Единицы, с подсветкой

Освещенная 3-Позиция двухтактный Кат. Количество 800MR-FXNQ24RA7



Тип лампы	Силовой модуль Тип	Напряжение питания	Цвет объектива	Для оператора				Push-Pull
					Сиюминутный	Поддержанный	Сиюминутный
				Связи	Из	Центр	В	Кат. Нет.
Лампа накаливания	Полное напряжение	12V AC / DC	Красный	NCLB - NC	X	О	О	800MR-FXNQ12RA7
		24В AC / DC	Красный		X	X	О	800MR-FXNQ24RA7
	Трансформатор	120В ⋆	Красный	NCLB - NC	X	О	О	800MR-FXNP16RA7
		240 В AC ⋆	Красный		X	X	О	800MR-FXNP26RA7
Индикатор	Полное напряжение	12V AC / DC	Красный	NCLB - NC	X	О	О	800MR-FXNQL12RA7
		24В AC / DC	Красный		X	X	О	800MR-FXNQL24RA7
	Трансформатор	120В ⋆	Красный	NCLB - NC	X	О	О	800MR-FXNPL16RA7
		240 В  AC⋆	Красный		X	X	О	800MR-FXNPL26RA7
Примечание: Х = Закрыто / O = Открыть
⋆ Трансформаторы работают при 50/60 Гц.



800MR

-

FX

Т

Р

16

R

A

a

б

с

г

е

е

g

h

(2-позиционный)


800MR

-

FX

N

Р

16

R

A

a

б 1

с

г

е

е

g

h

(3-позиционный)

a

б

б 1

с

г

Тип оператора

Функция оператора

Функция оператора

Тип оператора

Освещение Опции

2-позиционный

3-позиционный

Код

Описание

Код

Описание

Код

Для оператора

Код

Описание

Код

Описание

FX

Двухтактный блок

Пустой

Поддержанный

Р

Трансформатор

Пустой

Лампа накаливания

Т

Твист-релиз

Из

Ctr.

В

Q

Полное напряжение

L

Светодиодные ‡

N

Mom

Основной

Мom

Мom-Мгновенный

Главная-Поддержкой



е			е			g			h
Напряжение			Кнопка Цвет			Контакты Картриджи			Блок контактов Прекращение TypeΔ
Полное напряжение
Код	Описание		Код	Цвет		Код	Описание		Код	Описание
12	12V AC / DC		A	Янтарь		Пустой	Нет контактов		Пустой	Ножевые клеммы
24	24В AC / DC		B	Синий		A	1 НЕТ - 1 НЗ		К	Большой винт
10	120В §		С	Ясно		A2	2 НЕТ
Трансформатор			G	Зеленый		A4	2 НЗ
Код	Описание		R	Красный		A7	1.NCLB - 1 НЗ
16	120В 50/60 Гц		W	Белый ⋆		B	2 НЕТ - 2 НЗ ♣
26	240 В переменного тока 50/60 Гц		X	Нет крышки		D1	1 НЕТ
						D2	1 НЗ
						Примечание: См. таблицу 1 для Target описанием.

Таблица 2. Выбор цели


Код	2-позиционный		Связаться  Описание	3-позиционный			Код
	Из	В		Из	Центр	В
Пустой	-	-	Нет контактов	-	-	-	Пустой
D1	О	X	НЕТ	-	-	-	-
D2	X	О	NC	-	-	-	-
A	О  X	X  О	НЕТ -  NC	О  X	О  О	X  О	A
A2	О  О	X  X	НЕТ -  НЕТ	О  О	О  О	X  X	A2
A4	X  X	О  О	NC -  NC	X  X	О  О	О  О	A4
-	-	-	NC -  NCLB	X  X	О  X	О  О	A7
B	О  Х  О  Х	Х  О  Х  О	НЕТ -  NC  НЕТ -  NC	О  Х  О  Х	О  О  О  О	Х  О  Х  О	B

Примечание: Х = Закрыто / O = Открыть
. ⋆ не во твист-релизе
‡ светодиоды, доступные в красный, зеленый, янтарный, синий и белый. LED цвет должен соответствовать цвету объектива, за исключением прозрачной линзой, поставляемой с белым светодиодом и белого объектива в комплект поставки желтый светодиод.
§ доступна только с опцией светодиодной подсветкой.
♣ доступна только с опцией силового модуля полное напряжение и стандартных ножевых окончаний.
Δ Логика Рид и маленький винт блоки заказываются отдельно.

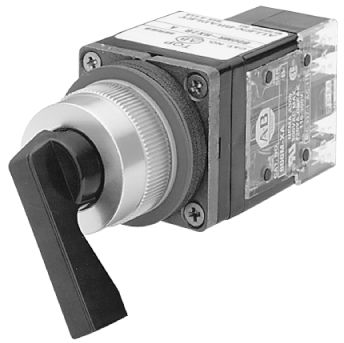

Бюль. 800MR - переключатели

Стандартный Ручка Оператор Кат. Количество 800MR-HH2BLA		Рукоятке рычага оператора Кат. Количество 800MR-HK2BLA



Тип контакта	Ручка Цвет	Сторона	Контакт	Для оператора		Тип оператора  М = Поддержкой  S = С пружинным возвратом	Стандартный Ручка	Ручка рычага
							Кат. Нет.	Кат. Нет.
	Черный	Слева	B	О  X	X  О	ММ	800MR-HH2BLA	800MR-HK2BLA
						S → M ⋆	800MR-HH4BLA	800MR-HK4BLA
1 НЕТ - 1 НЗ						М ← S	800MR-HH5BLA	800MR-HK5BLA
	Черный	Слева	B	О  Х  О  Х	Х  О  Х  О	ММ	800MR-HH2BB	800MR-HK2BB
						S → M ⋆	800MR-HH4BB	800MR-HK4BB
		Право	B
2 НЕТ - 2 NC						М ← S	800MR-HH5BB	800MR-HK5BB
Примечание: Х = Закрыто / O = Открыть



2-позиционный замков Оператор Кат. Количество 800MR-H31BB



Тип контакта	Сторона	Контакт	Для оператора		Тип оператора  М = Поддержкой  S = С пружинным возвратом	Цилиндр замка ‡
						Блокировка в левой	Блокировка в праве	Блокировка в оба
						Кат. Нет.	Кат. Нет.	Кат. Нет.
	Слева	B	О  X	X  О	ММ	800MR-H31BLA	800MR-H32BLA	800MR-H33BLA
					S → M ⋆	-	800MR-H42BLA	-
1 НЕТ - 1 НЗ					М ← S	800MR-H48BLA	-	-
	Слева	B	О  Х  О  Х	Х  О  Х  О	ММ	800MR-H31BB	800MR-H32BB	800MR-H33BB
					S → M ⋆	-	800MR-H42BB	-
	Право	B
2 НЕТ - 2 NC					М ← S	800MR-H48BB	-	-
Примечание: Х = Закрыто / O = Открыть
⋆ целям таблицы вспять от представленных здесь.
‡ Ключ вынимается только в закрытом положении.



800MR

-

Н

Н

2

B

L

A

a

б

с

г

е

е 1

е

(Переключатель)


800MR

-

Н

31

B

L

A

a

б

с 1

с 2

г

е

е 1

е

(Цилиндр замка)


a

б

с

с 1

с 2

Оператор Позиции

Оператор Цвет и тип §

Функция оператора

Функция оператора / Блокировка установки ⋆

Основные коды ‡

Стандартный Ручка

Стандартный Ручка

Поддержанный

Код

№ на

Отмычка

Код

Описание

Код

Описание

Код

Описание

Код

Описание

Пустой

T100 (стандарт)

1T

Н

2-позиционный переключатель

X

Не ручка Нет

2

Поддержанный

31

Блокировка в левой

02

T101

1T

Н

2-позиционный цилиндр замка

Н

Черный

4

С пружинным возвратом с левой

32

Блокировка в праве

03

T102

1T

Ручка рычага

5

Пружинным возвратом справа

33

Блокировка в обоих

04

T106

1T

Код

Описание

Весна Вернуться слева

05

T107

1T

X

Нет ручка рычага

Код

Описание

07

T109

2T

К

Черный

42

Блокировка в праве

08

T134

2T

Замков

Весна Вернуться справа

09

T135

2T

Код

Описание

Код

Описание

10

T136

2T

Пустой

Ключ

48

Блокировка в левой

14

T147

2T



г			е			е 1				е
Кулачковые			Связаться картридж Статус			Контакты Картриджи				Блок контактов тип выводов ♣
Код	Описание		Код	Описание		Код		Описание		Код	Описание
B	В камерой		Пустой	Оба левый и правый		Пустой		Нет контактов		Пустой	Ножевые клеммы
			L	Слева		Δ	A	1 НЕТ - 1 НЗ		К	Большой винт
						Δ	A2	2 НЕТ
						Δ	A4	2 НЗ
						♦	B	2 НЕТ - 2 NC
						Δ	D1	1 НЕТ
						Δ	D2	1 НЗ
						♦	P1	3 НЕТ
						♦	Р2	3 НК
						♦	P3	2 НЕТ - 1 НЗ
						♦	P4	2 НЗ - 1 НЕТ
						♦	P5	4 NO
						♦	P6	4 NC
						♦	P7	3 НЕТ - 1 НЗ
						♦	P8	1 НЕТ - 3 NC
						Примечание: См. таблицу 1 для целевых соглашений

Селектор кулачок Цели Таблица 1.


Cam Описание (2-позиционный)
Цель		Функция оператора
		Поддержкой и весна  вернулся из правой	Весна Возвращается  слева
X	О	NC	НЕТ
О	X	НЕТ	NC
Примечание: Х = Закрыто / O = Открыть
⋆ Ключ вынимается только в закрытом положении.
‡ Если отсутствует дополнительный ключ код не указан, стандартный ключ (T100) будет поставляться.
§ красный, зеленый, синий, желтый, оранжевый, серый, и белый НЕСВЕТОВЫЕ переключатель селектора ручки и рычага переключения передач заказываются отдельно.
♣ Логика Рид и небольшие винт контактные блоки заказываются отдельно.
Δ Должность контактного картридж код (Таблица е) должна быть L .
♦ Контакты картридж Код позиция (Таблица е) должно быть - .

Стандартный Ручка Оператор Кат. Количество 800MR-JH2BB		Рукоятке рычага оператора Кат. Количество 800MR-JK2BB



Тип контакта	Цвет	Сторона	Контакт	Для оператора			Тип оператора  М = Поддержкой  S = С пружинным возвратом	Стандартный Ручка	Ручка рычага
								Кат. Нет.	Кат. Нет.
	Черный	Слева	B	О  X	О  О	X  О	МММ	800MR-JH2BLA	800MR-JH2BLA
							S → ММ	800MR-JH4BLA	800MR-JK4BLA
							ММ ← S	800MR-JH5BLA	800MR-JK5BLA
1 НЕТ - 1 НЗ							S → M ← S	800MR-JH9BLA	800MR-JK9BLA
	Черный	Слева	B	О  Х  О  Х	О  О  О  О	Х  О  Х  О	МММ	800MR-JH2BB	800MR-JK2BB
							S → ММ	800MR-JH4BB	800MR-JK4BB
		Право	B				ММ ← S	800MR-JH5BB	800MR-JK5BB
2 НЕТ - 2 NC							S → M ← S	800MR-JH9BB	800MR-JK9BB
Примечание: Х = Закрыто / O = Открыть



Замков Оператор Кат. Количество 800MR-J44BB



Тип контакта	Сторона	Контакт	Для оператора			Тип оператора  М = Поддержкой S = С пружинным возвратом	Замков
							Блокировка в Все ⋆	Блокировка в Центре ⋆	Блокировка в праве ⋆
							Кат. Нет.	Кат. Нет.	Кат. Нет.
	Слева	B	О  X	О  О	X  О	МММ	800MR-J44BLA	800MR-J42BLA	800MR-J43BLA
						S → ММ	-	800MR-J50BLA	800MR-J52BLA
						ММ ← S	-	800MR-J38BLA	-
1 НЕТ - 1 НЗ						S → M ← S	-	800MR-J631BLA	-
	Слева	B	О  Х  О  Х	О  О  О  О	Х  О  Х  О	МММ	800MR-J44BB	800MR-J42BB	800MR-J43BB
						S → ММ	-	800MR-J50BB	800MR-J52BB
	Право	B				ММ ← S	-	800MR-J38BB	-
2 НЕТ - 2 NC						S → M ← S	-	800MR-J631BB	-
Примечание: Х = Закрыто / O = Открыть
⋆ Ключ вынимается только в закрытом положении.



800MR

-

J

Н

2

B

L

A

a

б

с

г

е

е 1

е

(Переключатель)


800MR

-

J

41

B

L

A

a

б

с 1

с 2

г

е

е 1

е

(Цилиндр замка)

a			б				с			с 1
Оператор Позиции			Оператор Цвет и тип §				Функция оператора			Функция оператора / Блокировка установки ⋆
			Стандартный Ручка	Описание	Ручка рычага					Поддержанный
Код	Описание		Код		Код		Код	Описание		Код	Описание
J	3-позиционный переключатель		X	Не ручка Нет	X		2	Поддержанный		41	Блокировка в левой
J	3-позиционный цилиндр замка		Н	Черный	К		4	С пружинным возвратом с левой		42	Блокировка в центр
			Пустой	Ключ	Пустой		5	Пружинным возвратом справа		43	Блокировка в праве
							9	Пружинным возвратом от обоих		44	Блокировка в все позиции
										45	Блокировка в левой и центра
										46	Блокировка в правой и левой
										47	Блокировка в правых и центр
										Весна Вернуться слева
										Код	Описание
										50	Блокировка в центр
										52	Блокировка в праве
										51	Блокировка в правых и центр
										Весна Вернуться справа
										Код	Описание
										69	Блокировка в левой
										38	Блокировка в центр
										73	Блокировка в левой и центра
										Весна Вернуться левого и правого каналов
										Код	Описание
										631	Блокировка в центр ⋆



с 2

г

е

е 1

е

Основные коды ‡

Кулачковые

Связаться картридж Статус

Контакты Картриджи

Блок контактов тип выводов ♣

1T Master Series

Стандарт

Описание

Код

№ на

Код

Описание

Код

Описание

Код

Левая сторона

Правая сторона

Код

Описание

Пустой

T100 (стандарт)

B

В камерой

Пустой

Оба левый и правый

Пустой

Нет контактов

Пустой

Ножевые клеммы

02

T101

К

К камерой

L

Слева

Δ

A

1 NO-1 НЗ

К

Большой винт

03

T102

Р

Р-камера

R

Право

Δ

A3

1 Noem-1 NCLB

04

T106

U

У камеры

♦

B

1 NO-1 НЗ

05

T107

♦

P1

2 НЕТ

1 НЕТ

2T Master Series

♦

Р2

2 НЗ

1 НЗ

Код

№ на

♦

P3

2 НЕТ

1 НЗ

07

T109

♦

P4

2 НЗ

1 НЕТ

08

T134

♦

P5

2 НЕТ

2 НЕТ

09

T135

♦

P6

2 НЗ

2 НЗ

10

T136

♦

P7

2 НЕТ

1 НЕТ -  1 НЗ

14

T147

♦

P8

2 НЗ

1 НЕТ -  1 НЗ

♦

П9

1 НЕТ

1 НЗ

♦

T1

1 НЕТ -  1 НЗ

1 НЗ

Примечание: См. таблицу 1 для камеры и выбора контактные блоки.

⋆ ключ вынимается в закрытом положении только.
‡ Если отсутствует дополнительный ключ код не указан, стандартный ключ (T100) будет поставляться.
§ красный, зеленый, синий, желтый, оранжевый, серый и белые НЕСВЕТОВЫЕ переключателя селектора ручки и рычаг . ручки заказываются отдельно
♣ Логика Рид и небольшие винт контактные блоки заказываются отдельно.
Δ Должность контактного картридж код (Таблица е) должна быть L или R .
♦ Контакты картридж Код позиция (Таблица е) должно быть - .

Селектор кулачок Цели Таблица 1.


Примечание: Х = Закрыто / O = Открыть					Cam Описание
Цель			B		К		Р		U
			Левая  сторона	Право  Сторона	Левая  сторона	Право  Сторона	Левая  сторона	Право  Сторона	Левая  сторона	Право  Сторона
О	О	X	НЕТ	НЕТ	НЕТ	-	НЕТ	-	-	НЕТ
X	О	О	NC	NC	-	НЕТ	NC	НЕТ	НЕТ	-
О	X	X	Noem	Noem	-	NCLB	Noem	NCLB	NC	-
X	X	О	NCLB	NCLB	NCLB	-	NCLB	-	-	NC
О	X	О	-	-	NC	NC	-	NC	-	-

Стандартный Ручка Оператор Кат. Количество 800MR-NH2QB		Рукоятке рычага оператора Кат. Количество 800MR-NK2QB



Тип контакта	Цвет	Сторона	Контакт	Для оператора				Тип оператора	Стандартный Ручка	Ручка рычага
									Кат. Нет.	Кат. Нет.
	Черный	Слева	B	О  О  Х  О	О  О  О  Х	О  Х  О  О	Х  О  О  О	Поддержкой по всем позициям	800MR-NH2QB	800MR-NK2QB
2 НЕТ - 2 NC		Право	B
Примечание: Х = Закрыто / O = Открыть



Замков Оператор Кат. Количество 800MR-N31QB



Тип контакта	Сторона	Контакт	Для оператора				Тип оператора	Замков
								Блокировка В Все ⋆	Блокировка в положении 1 ⋆	Блокировка в положении 2 ⋆
								Кат. Нет.	Кат. Нет.	Кат. Нет.
	Слева	B	О  О  Х  О	О  О  О  Х	О  Х  О  О	Х  О  О  О	Поддержкой по всем позициям	800MR-N61QB	800MR-N31QB	800MR-N32QB
2 НЕТ - 2 NC	Право	B
Примечание: Х = Закрыто / O = Открыть
⋆ Ключ вынимается только в закрытом положении.



800MR

-

N

Н

2

Q

B

a

б

с

г

е

е

800MR

N

31

Q

B

a

б

с 1

с 2

г

е

е

(Цилиндр замка)


a			б				с			с 1
Оператор Позиции			Оператор Цвет и тип ♣				Функция оператора ‡			Функция оператора / Блокировка установки ⋆
			Стандартный Ручка	Описание	Ручка рычага					Стандартный ключ
Код	Описание		Код		Код		Код	Описание		Код	Описание
N	Селектор 4-позиционный		X	Не ручка Нет	X		2	Поддержанный		31	Блокировка в положении 1
N	4-позиционный цилиндр замка		Н	Черный	К					32	Блокировка в положении 2
			Пустой	Ключ	Пустой					33	Блокировка в положении 3
										34	Блокировка в положении 4
										41	Блокировка в положении 1-2
										42	Блокировка в положении 1-3
										43	Блокировка в положении 1-4
										44	Блокировка в положении 2-3
										45	Блокировка в положении 2-4
										46	Блокировка в положении 3-4
										51	Блокировка в положении 1-2-3
										52	Блокировка в положении 1-2-4
										53	Блокировка в положении 1-3-4
										54	Блокировка в положении 2-3-4
										61	Блокировка в все позиции



с 2

г

е

е

Коды клавиш §

Кулачковые и целевой таблице

Контакты Картриджи

Блок контактов Прекращение TypeΔ

Код

№ на

Отмычка

Q

Стандартный блок / удар Выводы

Код

Описание

Пустой

T100 (стандарт)

1T

Цель

Тип контакта (вид сзади)

Код

Описание

Пустой

Ножевые клеммы

02

T101

1T

Слева

Право

Пустой

Нет контактов

К

Большой винт

03

T102

1T

О

О

О

X

1 НЕТ

-

B

2 НЕТ - 2 NC

04

T106

1T

О

О

X

О

1 НЗ

-

05

T107

1T

О

X

О

О

-

1 НЕТ

07

T109

2T

X

О

О

О

-

1 НЗ

08

T134

2T

Примечание: Х = Закрыто / O = Открыть

09

T135

2T

10

T136

2T

14

T147

2T

♣ красный, зеленый, синий, желтый, оранжевый, серый, и белый НЕСВЕТОВЫЕ переключатель селектора ручки и ручки рычага заказываются отдельно.
⋆ ключ вынимается в закрытом положении только.
‡ Операторы поддерживаются во всех пространственных положениях.
§ Если нет опционально ключ Код указан, то стандартный ключ (T100) будет поставляться.
Δ Логика Рид и небольшие винт контактные блоки заказываются отдельно.

Стандартный Ручка Оператор Кат. Количество 800MR-24HA2BRA		Рукоятке рычага оператора Кат. Количество 800MR-24HL2BRA



Тип контакта	Тип	Вольт	Лампа	Ручка Цвет	Для оператора		Тип оператора  М = Поддержкой S = С пружинным возвратом	Стандартный Ручка	Ручка рычага
								Кат. Нет.	Кат. Нет.
	Полное напряжение	24В AC / DC	Лампа накаливания	Красный	X  О	О  X	ММ	800MR-24HA2BRA	800MR-24HL2BRA
							S → M ‡	800MR-24HA4BRA	800MR-24HL4BRA
							М ← S	800MR-24HA5BRA	800MR-24HL5BRA
	Трансформатор	120В ⋆		Красный	X  О	О  X	ММ	800MR-16HA2BRA	800MR-16HL2BRA
							S → M ‡	800MR-16HA4BRA	800MR-16HL4BRA
							М ← S	800MR-16HA5BRA	800MR-16HL5BRA
	Полное напряжение	24В AC / DC	Индикатор	Красный	X  О	О  X	ММ	800MR-24HAL2BRA	800MR-24HLL2BRA
							S → M	800MR-24HAL5BRA	800MR-24HLL5BRA
	Трансформатор	120В ⋆		Красный	X  О	О  X	ММ	800MR-16HAL2BRA	800MR-16HLL2BRA
							S → M ‡	800MR-16HAL4BRA	800MR-16HLL4BRA
1 НЕТ - 1 НЗ							М ← S	800MR-16HAL5BRA	800MR-16HLL5BRA
Примечание: Х = Закрыто / O = Открыть
⋆ Трансформаторы работают при 50/60 Гц.
‡ целям таблицы вспять от представленных здесь.

Стандартный Ручка Оператор Кат. Количество 800MR-24JA2BRA		Рукоятке рычага оператора Кат. Количество 800MR-24JL2BRA



Тип контакта	Тип	Вольт	Лампа	Ручка Цвет	Для оператора			Тип оператора  М = Поддержкой S = С пружинным возвратом	Стандартный Ручка	Ручка рычага
									Кат. Нет.	Кат. Нет.
	Полное напряжение	24В AC / DC	Лампа накаливания	Красный	X  О	О  О	О  X	МММ	800MR-24JA2BRA	800MR-24JL2BRA
								S → ММ	800MR-24JA4BRA	800MR-24JL4BRA
								S → M ← S	800MR-24JA9BRA	800MR-24JL9BRA
	Трансформатор	120В §		Красный	X  О	О  О	О  X	МММ	800MR-16JA2BRA	800MR-16JL2BRA
								S → ММ	800MR-16JA4BRA	800MR-16JL4BRA
								S → M ← S	800MR-16JA9BRA	800MR-16JL9BRA
	Полное напряжение	24В AC / DC	Индикатор	Красный	X  О	О  О	О  X	МММ	800MR-24JAL2BRA	800MR-24JLL2BRA
								S → ММ	800MR-24JAL4BRA	800MR-24JLL4BRA
								S → M ← S	800MR-24JAL9BRA	800MR-24JLL9BRA
	Трансформатор	120В §		Красный	X  О	О  О	О  X	МММ	800MR-16JAL2BRA	800MR-16JLL2BRA
								S → ММ	800MR-16JAL4BRA	800MR-16JLL4BRA
1 НЕТ - 1 НЗ								S → M ← S	800MR-16JAL9BRA	800MR-16JLL9BRA
Примечание: Х = Закрыто / O = Открыть
§ Трансформаторы работают при 50/60 Гц.



800MR

-

24

Н

A

L

2

B

R

A

a

б

с

г

е

е

г 1

г 2

h

(2-позиционный)


800MR

-

24

J

A

L

2

B

R

A

a

б

с

г

е

е 1

г 1

г 2

h

(3-позиционный)


a			б			с
Входное напряжение			Оператор Позиции			Оператор Цвет и тип
Полное напряжение						Стандартный Ручка	Описание	Ручка рычага
Код	Описание		Код	Описание		Код		Код
12	12V AC / DC		Н	2-позиционный		X	Не ручка Нет	X
24	24В AC / DC		J	3-позиционный		A	Красный	L
10	120В ⋆					B	Зеленый	М
Трансформатор						D	Янтарь	Р
Код	Описание					Y	Ясно	Z
16	120В 50/60 Гц
26	240 В переменного тока 50/60 Гц



г			е			е			е 1
Освещение Опции			Функция оператора			Кулачковые (2-позиционный)			Кулачковые (3-позиционный)
Код	Описание		Код	Описание		Код	Описание		Код	Описание
Пустой	Лампа накаливания		2	Поддержанный		B	В камерой		B	В камерой
L	Светодиодные ‡		4	С пружинным возвратом с левой		Примечание: Для целям соглашения см. Таблицу 1.			К	К камерой
			5	Пружинным возвратом справа					Р	Р-камера
			9	Пружинным возвратом от обоих					U	У камеры
									Примечание: Для целям соглашения см. таблицу 2.



г 1			г 2					h
Связаться картридж Статус			Контакты Картриджи					Блок контактов тип выводов ♣
Код	Описание				Описание
Пустой	Оба направо и налево		Код		Левая сторона	Правая сторона		Код	Описание
R	Право		Пустой		Нет контактов			Пустой	Ножевые клеммы
			Δ	A	-	1 NO-1 НЗ		К	Большой винт
			Δ ♠	A2	-	2 НЕТ
			Δ	A3	-	1 Noem-  1 NCLB
			Δ ♠	A4	-	2 НЗ
			§ ♦	B	1 NO-1 НЗ	1 NO-1 НЗ
			Δ ♠	D1	-	1 НЕТ
			Δ ♠	D2	-	1 НЗ
			§ ♦	P1	2 НЕТ	1 НЕТ
			§ ♦	Р2	2 НЗ	1 НЗ
			§ ♦	P3	2 НЕТ	1 НЗ
			§ ♦	P4	2 НЗ	1 НЕТ
			§ ♦	P5	2 НЕТ	2 НЕТ
			§ ♦	P6	2 НЗ	2 НЗ
			§ ♦	P7	2 НЕТ	1 NO-1 НЗ
			§ ♦	P8	2 НЗ	1 NO-1 НЗ
			§ ♦	П9	1 НЕТ	1 НЗ
			§ ♦	T1	1 NO-1 НЗ	1 НЗ
			Примечание : См. таблицу 1 для 2-позиционного контактные блоки  выбора. См. Таблицу 2 для 3-позиционного выбора контактные блоки.

⋆ доступна только с опцией светодиодной подсветкой.
‡ Светодиоды доступно только на красный, зеленый, желтый и белый. Цвет ручки должен соответствовать цвет светодиода, за исключением прозрачной ручкой поставляется с белым светодиодом.
§ Применяется только с модулем питания полный напряжения и стандартных ножевых окончаний.
♣ Логика Рид и небольшие винт контактные блоки заказываются отдельно.
Δ Должность контактного картридж код (Таблица G1) должна быть R .
♦ Контакты картридж Код позиция (Таблица G1) должно быть - .
♠ Доступно только для 2-позиционных переключателей.

Селектор кулачок Цели Таблица 1.

Cam Описание (2-позиционный)
B
Цель		Функция оператора
		Поддержкой и весна  Вернуться справа	Весна Вернуться Из  левых
X	О	NC	НЕТ
О	X	НЕТ	NC



Примечание: Х = Закрыто / O = Открыть

Таблица 2. Выбор кулачок Цели


Cam Описание (3-позиционный)
Цель			B		К		Р		U
			Левая  сторона	Право  Сторона	Левая  сторона	Право  Сторона	Левая  сторона	Право  Сторона	Левая  сторона	Право  Сторона
О	О	X	НЕТ	НЕТ	НЕТ	-	НЕТ	-	-	НЕТ
X	О	О	NC	NC	-	НЕТ	NC	НЕТ	НЕТ	-
О	X	X	Noem	Noem	-	NCLB	Noem	NCLB	NC	-
X	X	О	NCLB	NCLB	NCLB	-	NCLB	-	-	NC
О	X	О	-	-	NC	NC	-	NC	-	-
Примечание: Х = Закрыто / O = Открыть

Стандартный Ручка Оператор Кат. Количество 800MR-24NA2QB		Рукоятке рычага оператора Кат. Количество 800MR-24NL2QB



Тип контакта	Тип	Вольт	Лампа	Цвет	Для оператора				Тип оператора	Стандартный Ручка	Ручка рычага
										Кат. Нет.	Кат. Нет.
	Полное напряжение	24В AC / DC	Лампа накаливания	Красный	О  О  Х  О	О  О  О  Х	О  Х  О  О	Х  О  О  О	Поддержкой по всем позициям	800MR-24NA2QB	800MR-24NL2QB
		24В AC / DC	Индикатор	Красный	О  О  Х  О	О  О  О  Х	О  Х  О  О	Х  О  О  О		800MR-24NAL2QB	800MR-24NLL2QB
2 НЕТ - 2 NC		120В	Индикатор	Красный	О  О  Х  О	О  О  О  Х	О  Х  О  О	Х  О  О  О		800MR-10NAL2QB	800MR-10NLL2QB
Примечание: Х = Закрыто / O = Открыть



800MR

-

24

N

A

L

2

Q

B

a

б

с

г

е

е

g

h

a			б			с				г
Входное напряжение			Оператор Позиции			Оператор Цвет и тип				Освещение Опции
Полное напряжение						Стандартный Ручка	Описание	Ручка рычага
Код	Описание		Код	Описание		Код		Код		Код	Описание
12	12V AC / DC		N	4-позиционный ‡		X	Не ручка Нет	X		Пустой	Лампа накаливания
24	24В AC / DC					A	Красный	L		L	LED §
10	120В ⋆					B	Зеленый	М
						D	Янтарь	Р
						Y	Ясно	Z



е

е

g

h

Функция оператора

Кулачковые и целевой таблице

Контакты Картриджи

Блок контактов тип выводов ♣

Q

Стандартный блок

Код

Стандартные функции регулятора

Цель

Тип контакта  (вид сзади)

Код

Описание

Код

Описание

2

Поддержанный

Слева

Право

B

2 НЕТ - 2 NC

Пустой

Ножевые клеммы

О

О

О

X

1 НЕТ

-

О

О

X

О

1 НЗ

-

О

X

О

О

-

1 НЕТ

X

О

О

О

-

1 НЗ

Примечание: Х = Закрыто / O = Открыть

Примечание: Х = Закрыто / O = Открыть

⋆ доступна только с опцией светодиодной подсветкой.
‡ Оператор поддерживается во всех пространственных положениях.
§ светодиоды, доступные только в красный, зеленый, желтый и белый. Цвет ручки должен соответствовать цвет светодиода, за исключением прозрачной ручкой поставляется с белым светодиодом.
♣ Логика Reed контактные блоки заказываются отдельно.

800MR - потенциометры, сигнальных ламп, и Колебание палочки

Потенциометр Единица Кат. Количество 800MR-N37



Тип	Потенциометр
	Кат. Нет.
Оператор только (без резистивного элемента)	800MR-N37

Пилот световых единиц

Связаться Выводы
Операторы поставляются с ножевыми выводами. Чтобы заказать большой винт контактные клеммы для сигнальные лампы добавить письмо K до конца кота. нет. Для нажми-теста сигнальных ламп добавьте букву K.

Сигнальная лампа Кат. Количество 800MR-Q24R		Нажать для летчиков-испытателей Light Cat. Количество 800MR-QT24R



Лампа	Тип	Вольт	Цвет	Сигнальная лампа	Нажать для испытаний	Двойной вход
				Кат. Нет.	Кат. Нет.	Кат. Нет.
Лампа накаливания	Полное напряжение	12V AC / DC	Красный	800MR-Q12R	800MR-QT12R	-
			Зеленый	800MR-Q12G	800MR-QT12G	-
			Янтарь	800MR-Q12A	800MR-QT12A	-
		24В AC / DC	Красный	800MR-Q24R	800MR-QT24R	-
			Зеленый	800MR-Q24G	800MR-QT24G	-
			Янтарь	800MR-Q24A	800MR-QT24A	-
	Трансформатор ⋆	120В 50/60 Гц	Красный	800MR-P16R	800MR-PT16R	‡	800MR-PDT16R
			Зеленый	800MR-P16G	800MR-PT16G	‡	800MR-PDT16G
			Янтарь	800MR-P16A	800MR-PT16A	‡	800MR-PDT16A
Индикатор	Полное напряжение	24В AC / DC	Красный	800MR-QL24R	800MR-QTL24R	-
			Зеленый	800MR-QL24G	800MR-QTL24G	-
			Янтарь	800MR-QL24A	800MR-QTL24A	-
		120В	Красный	800MR-QL10R	800MR-QTL10R	-
			Зеленый	800MR-QL10G	800MR-QTL10G	-
			Янтарь	800MR-QL10A	800MR-QTL10A	-
	Трансформатор	120В 50/60 Гц	Красный	800MR-PL16R	800MR-PTL16R	-
			Зеленый	800MR-PL16G	800MR-PTL16G	-
			Янтарь	800MR-PL16A	800MR-PTL16A	-
⋆ Двойной вход трансформатор трансформатор-реле.
‡ Стандартно поставляется с винтовыми выводами.



800MR	-	Р		L		24		R
		a		б		с		г		е



a			б			с
Оператор			Освещение Опции			Входное напряжение
Трансформатор						Полное напряжение
Код	Описание		Код	Описание		Код	Описание
Р	Пилотный свет		Пустой	Лампа накаливания		12	12V AC / DC
PDT	Пилотный свет - двойной входной трансформатор		L	Светодиодные ‡		24	24В AC / DC
PT	Пилотный свет - Push-To-теста					10	120В §
Полное напряжение						Трансформатор
Код	Описание					Код	Описание
Q	Пилотный свет					16	120В 50/60 Гц
QT	Пилотный свет - Push-To-теста					26	240 В переменного тока 50/60 Гц



г			е
Цвет объектива			Блок контактов тип выводов ♣
			Контрольные лампы
Код	Цвет		Код	Описание
Пустой	Нет объектив		Пустой	Ножевые клеммы
A	Янтарь		К	Большой screwΔ
B	Синий		Примечание: Если большие винтовые окончаний желательны с двойной входной трансформатор, (кат. № 800MR-PDT ...), конфигуратор пространство электронной должен быть пустым.
С	Ясно
G	Зеленый
R	Красный
W	Белый

‡ светодиоды, доступные в красный, зеленый, янтарный, синий и белый. LED цвет должен соответствовать цвету объектива, за исключением прозрачной линзой, поставляемой с белым светодиодом и белого объектива в комплект поставки желтый светодиод.
§ доступна только с опцией светодиодной подсветкой.
♣ винтик контактные блоки заказываются отдельно.
Δ Применяется только с Push-To-теста единиц .

Колебание Придерживайтесь Единица Кат. Количество 800MR-M1B



Тип контакта		Кат. Нет.	Тип контакта		Кат. Нет.
	1 НЕТ - 1 НЗ	800MR-M1A		2 НЕТ - 2 NC	800MR-M1B



800MR	-	М1		A
		a		б		с



a			б			с
Тип оператора			Контакты Картриджи			Блок контактов тип выводов ♦
Код	Описание		Код	Описание		Код	Описание
М1	Колебание палки		Пустой	Нет контактов		Пустой	Ножевые клеммы
			A	1 НЕТ - 1 НЗ		К	Большой винт
			B	2 НЕТ - 2 NC

♦ Логика Рид и небольшие винт контактные блоки заказываются отдельно.



Флеш Штатная Кат. Кол-800MB-CA1B		Расширенный Штатная Кат. Кол-800MB-CB1B



Тип контакта		Кнопка Цвет	С плоской головкой	Расширенная руководитель
			Кат. Нет.	Кат. Нет.
	1 НЕТ	Зеленый	800MB-CA1D1	-
		Серый	800MB-CA4D1	800MB-CB4D1
		Красный	-	800MB-CB6D1
		Желтый	800MB-CA9D1	800MB-CB9D1
	1 НЗ	Зеленый	800MB-CA1D2	-
		Серый	800MB-CA4D2	800MB-CB4D2
		Красный	-	800MB-CB6D2
		Желтый	800MB-CA9D2	800MB-CB9D2
	1 НЕТ - 1 НЗ	Зеленый	800MB-CA1A	-
		Серый	800MB-CA4A	800MB-CB4A
		Красный	-	800MB-CB6A
		Желтый	800MB-CA9A	800MB-CB9A
	2 НЕТ - 2 NC	Зеленый	800MB-CA1B	-
		Серый	800MB-CA4B	800MB-CB4B
		Красный	-	800MB-CB6B
		Желтый	800MB-CA9B	800MB-CB9B



800	МБ	-	Калифорния		1		A
	a		б		с		г		е



a

б

с

г

е

Цвет передней панели ‡

Тип оператора

Цвет Вставить

Блок контактов (ы)

Блок контактов  тип выводов §

Стандарт

Код

Цвет

Код

Описание

Код

Цвет

Код

Описание

Код

Описание

МБ

Черный

Калифорния

Флеш голова

X

Нет цвета вставка

Пустой

Нет контактов

Пустой

Ножевые клеммы

ЦБ

Расширенная голова

1

Зеленый

D1

1 НЕТ

К

Большой винт

3

Оранжевый

D2

1 НЗ

4

Серый

A

1 НЕТ - 1 НЗ

5

Белый

A2

2 НЕТ

6

Красный ⋆

A4

2 НЗ

7

Синий

A7

1 NCLB - 1 НЗ

9

Желтый

B

2 НЕТ - 2 NC

⋆ Красный флеш глава заказываются отдельно.
‡ Серый ободок можно заказать отдельно.
§ Logic Рид и небольшие винт контактные блоки заказываются отдельно.

Флеш Штатная Кат. Кол-800MB-CPA16GA		Расширенный Штатная Кат. Кол-800MB-CQB24RA



Тип контакта	Тип	Вольт / Лампа	Цвет	С плоской головкой	Расширенная руководитель
				Кат. Нет.	Кат. Нет.
	Полное напряжение	24 AC / DC  накаливания  50/60 Гц	Красный	-	800MB-CQB24RA
			Зеленый	800MB-CQA24GA	-
			Янтарь	800MB-CQA24AA	800MB-CQB24AA
	Трансформатор	120 AC  накаливания	Красный	-	800MB-CPB16RA
			Зеленый	800MB-CPA16GA	-
			Янтарь	800MB-CPA16AA	800MB-CPB16AA
	Полное напряжение	12 AC / DC  LED	Красный	-	800MB-CQBL12RA
			Зеленый	800MB-CQAL12GA	-
1 НЕТ -  1 НЗ			Янтарь	800MB-CQAL12AA	800MB-CQBL12AA
		24 AC / DC  LED	Красный	-	800MB-CQBL24RA
			Зеленый	800MB-CQAL24GA	-
			Янтарь	800MB-CQAL24AA	800MB-CQBL24AA
	Трансформатор	120 AC  LED  50/60 Гц	Красный	-	800MB-CPBL16RA
			Зеленый	800MB-CPAL16GA	-
			Янтарь	800MB-CPAL16AA	800MB-CPBL16AA



800

МБ

-

CQ

A

L

06

R

A

a

б

с

г

е

е

g

h



a

б

с

г

е

Цвет передней панели ‡

Силовой модуль Тип

Тип оператора

Освещение Опции

Напряжение

Полное напряжение

Код

Цвет

Код

Описание

Код

Описание

Код

Описание

Код

Описание

МБ

Черный

CQ

Полное напряжение

A

Заподлицо

Пустой

Лампа накаливания

12

12V AC / DC

СР

Трансформатор

B

Расширенный

L

LED § ♣

24

24В AC / DC

10

120V ACΔ

Трансформатор

Код

Описание

16

120В

26

240 В переменного тока



е			g			h
Цвет Вставить			Блок контактов (ы)			Блок контактов  тип выводов ▶
			Стандарт
Код	Цвет		Код	Описание		Код	Описание
Пустой	Нет контактов		Пустой	Нет контактов		Пустой	Ножевые клеммы
X	Пакет цветных вставок ♦		D1	1 НЕТ		К	Большой винт
A	Янтарь		D2	1 НЗ
B	Синий		A	1 НЕТ - 1 НЗ
С	Ясно		A2	2 НЕТ
G	Зеленый		A4	2 НЗ
R	Красный ⋆		A7	1 NCLB - 1 НЗ
			B	2 НЕТ - 2 НЗ ♠

⋆ Red Flush кнопки глава толчок не подходят для приложений, требующих расширенной голову или другие незащищенные кнопки обеспечивать возможность оперативного работать в чрезвычайных ситуациях, и они могут не соответствовать применимым кодексы или стандарты.
‡ Серый обрамление можно заказать отдельно.
§ светодиоды доступны только в красный, зеленый, янтарный и белый; линзы цвет должен совпадать цвет светодиода.
♣ Белый светодиод доступны в 24В AC / DC только.
Δ LED только.
♦ Пакет цветных вставок, один из каждого цвета. Нет в наличии со светодиодной вариант для освещенной устройств.
♠ доступны только с полным напряжением опции освещения и стандартных ножевых окончаний.
▶ Логика Рид и небольшие винт контактные блоки заказываются отдельно.

Двойной Оператор Черный ободок Кат. Кол-800MB-DB16B



Связаться Действие		Кнопка Тип	Кнопка Цвет	Легенда Маркировка	Черный ободок §
					Кат. Нет.
Обе кнопки Бесплатный		Флеш  Расширенная	Зеленый  Красный	Бланк  Бланк	800MB-DB16B
Слева Блок	Право Блок
Флеш кнопка нажата		Флеш  Расширенная	Зеленый  Красный	НА  OFF	800MB-DB16B50
Слева Блок	Право Блок
Расширенная нажатой		Флеш  Расширенная	Зеленый  Красный	СТАРТ  СТОП	800MB-DB16B64
Слева Блок	Право Блок
§ Необходимо использовать бул. 800ms цветными вставками и легенда пластины. Введите 13 маслонепроницаемый, квадрат традиционная



800		МБ	-	DB16		B
		a		б		с		г		е



a

б

с

г

е

Цвет передней панели ⋆

Тип оператора

Контактные блоки

Блок контактов тип выводов ‡

Легенда Опции

Стандарт

Код

Описание

Код

Описание

Код

Описание

Код

Описание

Код

Описание

МБ

Черный

DB16

Двойной кнопочный блок  Верхний - Флеш зеленый  Нижняя - Расширенный красный

Пустой

Нет контакта

Пустой

Ножевые клеммы

Пустой

Верхний - Пустой  Нижняя-Бланк

B

2 НЕТ - 2 NC

К

Большой винт

50

Верхний - НА  нижнем ВЫКЛ

64

Верхний - СТАРТ  Нижний-СТОП

⋆ Серые обрамление заказываются отдельно.
‡ Логика Рид и небольшие винт контактные блоки заказываются отдельно.

Пилот световых единиц

Связаться Выводы
Устройства поставляются с ножевыми выводами. Для больших винт контактных окончания, добавить письмо Kдо конца кота. нет. Для нажми-теста сигнальных ламп, добавьте букву K .

Сигнальная лампа Кат. Кол-800MB-CQ24RS		Нажать для летчиков-испытателей Light Cat. Кол-800MB-CPT16G



Лампа	Тип	Вольт	Цвет	Сигнальная лампа	Нажать для испытаний
				Кат. Нет.	Кат. Нет.
Лампа накаливания	Полное напряжение	24 AC / DC	Красный	800MB-CQ24R	800MB-CQT24R
			Зеленый	800MB-CQ24G	800MB-CQT24G
			Янтарь	800MB-CQ24A	800MB-CQT24A
	Трансформатор	120 AC  50/60 Гц	Красный	800MB-CP16R	800MB-CPT16R
			Зеленый	800MB-CP16G	800MB-CPT16G
			Янтарь	800MB-CP16A	800MB-CPT16A
Индикатор	Полное напряжение	12 AC / DC	Красный	800MB-CQL12R	800MB-CQTL12R
			Зеленый	800MB-CQL12G	800MB-CQTL12G
			Янтарь	800MB-CQL12A	800MB-CQTL12A
		24 AC / DC	Красный	800MB-CQL24R	800MB-CQTL24R
			Зеленый	800MB-CQL24G	800MB-CQTL24G
			Янтарь	800MB-CQL24A	800MB-CQTL24A
	Трансформатор	120 AC  50/60 Гц	Красный	800MB-CPL16R	800MB-CPTL16R
			Зеленый	800MB-CPL16G	800MB-CPTL16G
			Янтарь	800MB-CPL16A	800MB-CPTL16A



800	МБ	-	СР		L		24		R
	a		б		с		г		е		е



a			б			с
Цвет передней панели ♠			Силовой модуль Тип			Освещение Опции
Код	Цвет		Код	Описание		Код	Описание
МБ	Черный		СР	Трансформатор		Пустой	Лампа накаливания
			CQ	Полное напряжение		L	LED ⋆
						Т	Нажать для теста
						TL	Нажать для теста со светодиодом ⋆



г			е			е
Напряжение			Цвет объектива			Тип выводов ▶
Полное напряжение						Контрольные лампы
Код	Описание		Код	Цвет		Код	Описание
12	12V AC / DC		X	Пакет цветных вставок ♣		Пустой	Ножевые клеммы
24	24В AC / DC		A	Янтарь		Нажать для летчика-испытателя огней
10	120В §		B	Синий		Код	Описание
Трансформатор			С	Ясно / белый		Пустой	Ножевые клеммы
Код	Описание		G	Зеленый		К	Большой screwΔ
16	120В		R	Красный
26	240 В переменного тока

⋆ светодиоды доступны только в красный, зеленый, янтарный и белый; линзы цвет должен совпадать цвет светодиода.
только § LED.
♣ Пакет цветных вставок, один из каждого цвета. Не применяется с опцией светодиодной подсветкой.
Δ Применяется только с модулем питания полный напряжения и стандартных ножевых окончаний.
♠ Серый ободок можно заказать отдельно.
▶ Малый винт контактные блоки заказываются отдельно.







Логика Геркон рейтинг

Максимум: 150 В переменного тока, 0,15 A, 8 ВА и 30 В постоянного тока, 0,06, 1,8 ВА. Следует использовать только с резистивной нагрузки.



Тип контактов	Стандартный блок			Логика Рид Блок ‡
	Быстрые Терминалы Connect	Небольшие Винтовые клеммы  с прижимные пластины	Большие Винтовые клеммы  с прижимные пластины	Быстрые Терминалы Connect
	Кат. Нет.	Кат. Нет.	Кат. Нет.	Кат. Нет.
1 НЕТ	800M-XD1	800M-XD1S	800M-XD1K	800M-XD1R
1 НЗ	800M-XD2	800M-XD2S	800M-XD2K	800M-XD2R
1 НЕТ - 1 НЗ	800M-ХА	800M-XAS	800M-XAK	800M-XAR
2 НЕТ	800M-XA2	800M-XA2S	800M-XA2K	800M-XA2R
2 НЗ	800M-XA4	800M-XA4S	800M-XA4K	800M-XA4R
1 Noem - 1 NCLB	800M-XA3	800M-XA3S	800M-XA3K	-
1 NCLB - 1 НЗ	800M-XA7	800M-XA7S	800M-XA7K	-
‡ Винтовые клеммы с пластинами давления отсутствуют.

Цвет шапки

НЕСВЕТОВЫЕ Устройства


Флеш Глава Кнопки		Расширенные Глава Кнопки		Гриб Кнопки		Push-Pull Units		Перекручивайте и не натягивайте Отпустите Caps



Цвет	Флеш Глава Кнопки	Расширенные Глава Кнопки	Гриб Кнопки	Push-Pull Units	Перекручивайте и не натягивайте Отпустите Caps
	Кат. Нет.	Кат. Нет.	Кат. Нет.	Кат. Нет.	Кат. Нет.
Зеленый	800MR-N41	800MR-N21	800MR-N56G	800MR-N160B	800MR-N30B
Черный	800MR-N42	800MR-N22	800MR-N56B	800MR-N160H	800MR-N30H
Оранжевый	800MR-N43	800MR-N23	800MR-N56O	800MR-N160F	800MR-N30F
Грэй	800MR-N44	800MR-N24	800MR-N56GR	800MR-N160G	-
Белый	800MR-N45	800MR-N25	800MR-N56W	800MR-N160J	-
Красный	800MR-N46	800MR-N26	800MR-N56R	800MR-N160A	800MR-N30A
Синий	800MR-N47	800MR-N27	800MR-N56BL	800MR-N160C	800MR-N30C
Желтый	800MR-N49	800MR-N29	800MR-N56Y	800MR-N160E	800MR-N30E

Освещенные Устройства



Сигнальная лампа		Нажать для летчиков- испытателей Света и  загорающаяся кнопка		Двухтактный Единица		Грибной Кнопка		Перекручивайте и не натягивайте  Отпустите Caps



Цвет	Контрольные лампы	Нажать для летчиков-испытателей  и освещенным  кнопками	Освещенные  двухтактный Единицы	Освещенные Гриб Кнопки	Освещенная  перекручивайте и не натягивайте  Отпустите Caps
	Кат. Нет.	Кат. Нет.	Кат. Нет.	Кат. Нет.	Кат. Нет.
Красный	800MR-N1R	800MR-N2R	800MR-N159R	800MR-N156R	800MR-N20R
Зеленый	800MR-N1G	800MR-N2G	800MR-N159G	-	800MR-N20G
Янтарь	800MR-N1A	800MR-N2A	800MR-N159A	800MR-N156A	800MR-N20A
Синий	800MR-N1b	800MR-N2B	800MR-N159B	800MR-N156B	800MR-N20B
Белый	800MR-N1W	800MR-N2W	800MR-N159W	800MR-N156W	-
Ясно	800MR-N1C	800MR-N2C	800MR-N159C	800MR-N156C	800MR-N20C

Selector Замена переключателя ручки


Селектор Ручка Кат. Количество 800MR-NG		Селектор Ручка рычага Кат. Количество 800MR-НК		Селектор Ручка Кат. Количество 800MR-ЛБ		Селектор Ручка рычага Кат. Количество 800MR-LM

Ручки


Цвет	Ключ-селектор ручки, НЕСВЕТОВЫЕ		Цвет	Ключ-селектор ручки, с подсветкой
	Стандартный Ручка	Ручка рычага		Стандартный Ручка	Ручка рычага
	Кат. Нет.	Кат. Нет.		Кат. Нет.	Кат. Нет.
Грэй	800M-NG	800M-NT		-	-
Красный	800M-NA	800M-NL		-	-
Зеленый	800M-NB	800M-NM	Красный	800M-LA	800M-LL
Синий	800M-NC	800M-NN	Янтарь	800M-LD	800M-LP
Желтый	800M-NE	800M-NR	Ясно	800M-LY	800M-LZ
Оранжевый	800M-NF	800M-NS	Зеленый	800M-LB	800M-LM
Черный	800M-NH	800M-NK		-	-
Белый	800M-NJ	800M-NV		-	-

Бюль. Комплекты 800MB Цвет Чип



	Описание	Тип блока	Цвет	Кат. Нет.
	Цвет Чип комплекты Эти комплекты доступны для замены на устройствах типа с подсветкой.Пакет цветности с одной из каждого цвета имеется в каждом комплекте.	Полное лицо горит	Янтарь	800MS-N10A
			Синий	800MS-N10B
			Ясно	800MS-N10C
			Зеленый	800MS-N10G
			Красный	800MS-N10R
		Без подсветки	Синий	800MS-N12B
			Серый	800MS-N12GR
			Зеленый	800MS-N12G
			Оранжевый	800MS-N12O
			Красный	800MS-N12R
			Белый	800MS-N12W
			Желтый	800MS-N12Y
Кат. Кол-800ms-N10

Ботинки


	Описание		Кат.Нет.
	Загрузка изоляции При правильном сочетании с блоком Бюллетень 800MR, это устройство соответствует требованиям по заземлению CSA.		800M-N18
	Описание	Цвет	Кат.Нет.
	Резиновые сапоги Эти аксессуары используются в качестве защитных чехлов. Они могут быть добавлены, чтобы смыть и расширенные головка сталкиватель кнопка (с подсветкой и без подсветки) для защиты от посторонних материалов от достижения отверстие между кнопкой и установочного кольца.	Черный	800MR-N8
		Красный	800MR-N9
		Зеленый	800MR-N10
		Синий	800MR-N11
		Желтый	800MR-N12
Кат.Количество 800MR-N9		Ясно	800MR-N14

Разное


	Описание	Кат.Нет.
	Расширенный Монтажное кольцо Это кольцо крепления защищает от случайного нажатия кнопки.	800MR-N4
	Блокировка крышки из нержавеющей стали кронштейн с прозрачной пластиковой крышкой. Защищает от несанкционированного доступа. Используется с круглыми кнопками дизайн толчок и селекторных переключателей (не для использования с крыла рычага). Также доступны для 2-позиционных двухтактных единиц (кнопка должна быть в нажатом положении, когда крышка закрыта).	800MR-N6
(Замок не входит)



	Описание	Кат. Нет.
	Стопорное кольцо ключ Это устройство используется для затягивания и ослабления крепежных колец правильно в семье 800MR.	800MR-N3
	Отверстие Окончание Подключите Везде, где используется корпус или флеш пластина с более необходимого количества отверстий, это аккуратный с виду вилка может поставляться закрыть неиспользуемые отверстия.	800M-N1
	Лампа Remover Этот инструмент может быть использован для удаления и установки клина на основе ламп в освещенных переключателей.	800M-N5
	Разъемы , используемые с проволокой размеры AWG 18 ... 22. Разъемы упаковываются в пакеты по 100 штук.	⋆	800M-NT2
	Гвардии для Освещенные кнопками Это устройство используется для предотвращения случайного включения Кнопки с подсветкой.	800MR-N93
	Монтажное кольцо Данное устройство является стопорное кольцо используется для поддержания оператор на панели при снятии защитное кольцо для обслуживания лампочку.	40167-287-02
	Remover Объектив Это устройство облегчает снять объектив.	800MS-N9
⋆ Они заказываются в упаковке 100.



	Описание	Стиль	Цвет	Кат.Нет.
	Дополнительные обрамление Эти обрамление подходит квадратных традиционные и подсветкой стили.		Серый	800MS-N16
Кат. Кол-800ms-N16 (серый)  Кат. Кол-800MB-N16 (черный)			Черный	800MB-N16
		Флеш кнопку с подсветкой	Серый	800MS-N17
			Черный	800MB-N17
		Расширенная кнопку с подсветкой	Серый	800ms-N18
			Черный	800MB-N18
Кат. Кол-800ms-N17
	Описание	Тип		Кат.Нет.
	Легенда Вставить Do-It-Yourself комплекты Эти комплекты содержат материал, необходимый для создания прозрачных легенды подсветкой вставки	Легенда маркировки старт пакет		800MS-N13

Замена лампы

Замена ламп накаливания и светодиодах (LED) светильники



Лампа	Тип	Напряжение лампы	ANSI Количество	Кат. Нет.
Лампа накаливания	Полный напряжения и трансформатор	6.3V AC	86	800M-N15
	Полное напряжение	12V AC / DC	73	800M-N16
		24В AC / DC	85	800M-N17
	Двойной вход трансформатора	6.3V AC	755/1866	800T-N65
Стандартный светодиод	Полное напряжение	6.3V AC / DC	-	⋆	800T-N60x
		14В AC / DC	-	⋆	800T-N61x
		28V AC / DC	-	‡	800T-N62x
		120В	-	⋆	800T-N64x
	Полное напряжение	6.3V AC / DC	-	⋆	800T-N60x
⋆ Для завершения кошку. нет. заменить х с первой буквой нужного цвета: MBER, G Reen, R изд, W Хайт, или B ЛУЭ.
‡ Для завершения кошку. нет. заменить х с первой буквой нужного цвета: MBER, G Reen, R ред или W Хайт.

Все световые приборы, за исключением двойного ввода трансформаторных блоков, используйте Т 1-3/4 клин базовых величин. Существующие 800M устройства могут иметь лампы накаливания заменены на устойчивые светодиодов ударов и вибрации. Существующие ANSI # 86, 73, 85 или лампы могут быть заменены светодиодами.
