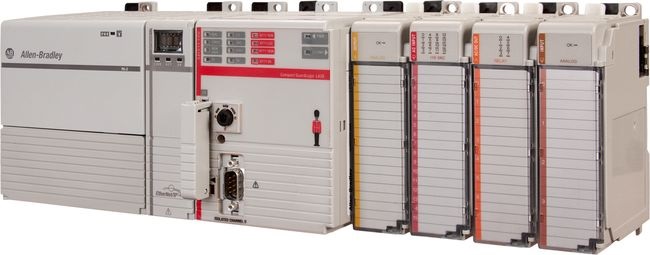

1756 GuardLogix Интегрированная система безопасности производства Allen-Bradley

GuardLogix Integrated Safety System
  • GuardLogix Integrated Safety System
  • GuardLogix Integrated
  • Программное обеспечение
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
 Описание

GuardLogix ®контроллер представляет собой процессор полнофункциональная Logix, что также обеспечивает контроль безопасности. Система GuardLogix является двухъядерный процессор решение, которое использует первичный контроллер и партнера безопасности для достижения SIL 3, образца. Основное преимущество этой системы состоит в том, что это один проект, с безопасностью и стандартного контроля вместе. Система GuardLogix это архитектура 1oo2 безопасности, что обеспечивает непревзойденную безопасность и простоту использования. Просто, как и другие Logix процессоров во время развития, безопасности и стандарт имеют такие же правила. Онлайн редактирование, заставляя даже несколько пользователей все разрешено. Как только проект будет протестирован и готов к окончательной проверки, вы поставили задачу безопасности до уровня SIL 3 целостности, который затем насильственного контроллером GuardLogix. Когда память безопасности блокируется и защищен, логика безопасности не могут быть изменены. На стандартной панели регулятора GuardLogix, все функции работают как обычный контроллер Logix, движения, диск, последовательного, даже процесс. Таким образом, онлайн редактирование, заставляя, и другие мероприятия все разрешено, в то время как безопасность надежно изолированы. При таком уровне интеграции, памяти безопасность может быть прочитан стандартной логики и внешних устройств, таких как HMI, или другими контроллерами, что исключает необходимость для кондиционирования память безопасности для использования в других местах. В результате легко, общесистемный интеграция и возможность отображения статуса безопасности на дисплеях или шатры. Используйте модули гвардии ввода / вывода для подключения устройства поля на Ethernet или DeviceNet сетях. Для безопасности блокировки между контроллерами GuardLogix, использовать Ethernet или сети ControlNet. Несколько контроллеров GuardLogix могут обмениваться данными по технике безопасности для зоны-в-зоны блокировки, или один контроллер GuardLogix можете использовать пульт дистанционного распределенной безопасности I / O между различными клеток / областях.

 Особенности
В дополнение к стандартным функциям контроллера Logix, контроллеры GuardLogix имеют эти функции, связанные с безопасностью.

Особенность 1756-L61S, 1756-L62S, 1756-L63S, 1756-LSP 1756-L71S, 1756-L72S, 1756-L73S, 1756-L7SP 1768-L43S, 1768-L45S
Коммуникационные опции Стандартный и безопасность
• Ethernet / IP
• ControlNet
• DeviceNet		 Стандартный
• Ethernet / IP
• ControlNet
• DeviceNet		 Безопасность
• Ethernet / IP
• ControlNet
Сетевые соединения, на модуль сети • 256 Ethernet / IP; 128 TCP (1756-EN2x)
• 128 Ethernet / IP; 64 TCP (1756-ENBT)
• 100 ControlNet (1756-CN2 / A)
• 40 ControlNet (1756-CNB)		 • 128 Ethernet / IP; 64 TCP (1768-ENBT)
• 48 ControlNet (1768-CNB)
Резервирование контроллера Не поддерживается
Языки программирования Стандартное управление-все языки
безопасности контрольно-релейная
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Контроллеры GuardLogix Требования к окружающей среде

  1756 GuardLogix Контроллеры 1756 GuardLogix-XT Контроллеры 1768 Компактный GuardLogix Контроллеры
Рабочая температура 0 ... 60 ° C (32 ... 140 ° F) -25 ... 70 ° C (-13 ... 158 ° F) 0 ... 60 ° C (32 ... 140 ° F)
Температура хранения -40 ... 85 ° C (-40 ... 185 ° F) -40 ... 85 ° C (-40 ... 185 ° F) -40 ... 85 ° C (-40 ... 185 ° F)
Относительная влажность 5 ... 95% без конденсации 5 ... 95% без конденсации 5 ... 95% без конденсации
Вибрация 2 г на 10 ... 500 Гц 2 г на 10 ... 500 Гц 5 г на 10 ... 500 Гц
Операционная шок 30 г 30 г 30 г
Нерабочий шок 50 г 50 г 50 г
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Аксессуары

Замена батареи
  1756-BA2
Описание Литиевая батарея (0,59 г)
Контроллеры GuardLogix 1756-L61S, 1756-L62S, 1756-L63S

Карты памяти
Карты памяти предлагают энергонезависимую память (Flash) для постоянного хранения программы пользователя и данных тегов на контроллере. Через RSLogix 5000 программного обеспечения, вы можете вручную запустить контроллер для сохранения или загрузки из энергонезависимой памяти или настроить контроллер для загрузки из энергонезависимой памяти при включении питания. 1756-L6 х S и 1768-L4 х S GuardLogix контроллеры, с версии 18 или более поздней версии из RSLogix 5000 программного обеспечения, поддержка пользователей хранения программ или поиска с помощью CompactFlash карты, который вы покупаете отдельно.

1756-L7xS контроллеры поставляются с Secure Digital карты памяти 1756-SD1 уже установлена.

  1784-CF128 1784-SD1 1784-СД2
Память 128 Мб 1 Гб 2 Гб
Вес, ок. 14,2 г (0,5 унции) 1,76 г (0,062 унции)
Поддерживаемые контроллеры 1756-L61S, 1756-L62S, 1756-L63S 1756-L71S, 1756-L72S, 1756-L73S, 1756-L73XT

1756 Модули Energy Storage

Вместо аккумулятора, 1756-L7 х S контроллеры поставляются с модулем аккумулирования энергии 1756-ESMCAP (ESM) уже установлена. ESM устраняет необходимость в батареи.
Эти ESMS доступны для первичного контроллера.

Атрибут 1756-ESMCAP 1756-ESMCAPXT 1756-ESMNSE 1756-ESMNSEXT 1756-ESMNRM 1756-ESMNRMXT
Описание Конденсатор основе ESM Конденсатор основе ESM ESM без WallClockTime резервное питание ESM без WallClockTime резервное питание ESM, который обеспечивает приложение повышенную степень безопасности ESM, который обеспечивает приложение повышенную степень безопасности
Использование Корабли с контроллером Используйте этот ESM, если ваше приложение требует, чтобы установленная ESM истощить свою остаточную энергию до 200 м джоулевым или менее Перед транспортировкой в или из вашего приложения. Кроме этого, вы можете использовать эту ESM с 1756-L73 (8 МБ) или меньшего памяти размером только контроллером. Защищает контроллер, предотвращая подключение USB и доступ к удаления SD карты. Если SD-карта установлена ​​до установки модуля 1756-ESMNRM, SD-карта
остается функциональным, но не снимается.
Поддерживаемые контроллеры 1756-L71S, 1756-L72S, 1756-L73S 1756-L73SXT 1756-L71S, 1756-L72S, 1756-L73S 1756-L73SXT 1756-L71S, 1756-L72S, 1756-L73S 1756-L73SXT

Эти ESMS доступны для партнера безопасности.

Атрибут 1756-SPESMNSE 1756-SPESMNSEXT 1756-SPESMNRM 1756-SPESMNRMXT
Описание ESM без WallClockTime резервное питание ESM без WallClockTime резервное питание ESM, который обеспечивает приложение повышенную степень безопасности ESM, который обеспечивает приложение повышенную степень безопасности
Использование Используйте этот ESM, если ваше приложение требует, чтобы установленная ESM истощить свою остаточную энергию до 200 м джоулевым или менее Перед транспортировкой в или из вашего приложения. Кроме этого, вы можете использовать эту ESM с 1756-L73 (8 МБ) или меньшего памяти размером контроллера только.
судов с партнером безопасности.		 Защищает контроллер, предотвращая подключение USB и доступ к удаления SD карты. Если SD-карта установлена ​​до установки модуля 1756-ESMNRM, SD-карта
остается функциональным, но не снимается.
Поддерживаемые партнеры безопасности 1756-L7SP 1756-L7SPXT 1756-L7SP 1756-L7SPXT
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Программное обеспечение
Контроллеры GuardLogix использовать RSLogix ™ 5000 для разработки программ, стандартный среду разработки для всех контроллеров Allen-Bradley Logix. RSLogix 5000 программное обеспечение управляет безопасности, так что вам не придется вручную управлять разделение стандартного и безопасности памяти, или беспокоиться о разбиении логику, чтобы изолировать безопасности.

FactoryTalk Сюита из Rockwell Software расширяет  Rockwell Automation Integrated Architecture ™, предоставляя информационную ярус программных приложений и услуг для производства и управления производительностью.Тесная интеграция с контрольной Logix платформе Rockwell Automation, а также подключения к сторонним и унаследованных систем может помочь доставить плавный поток данных высокой точностью по всему предприятию.

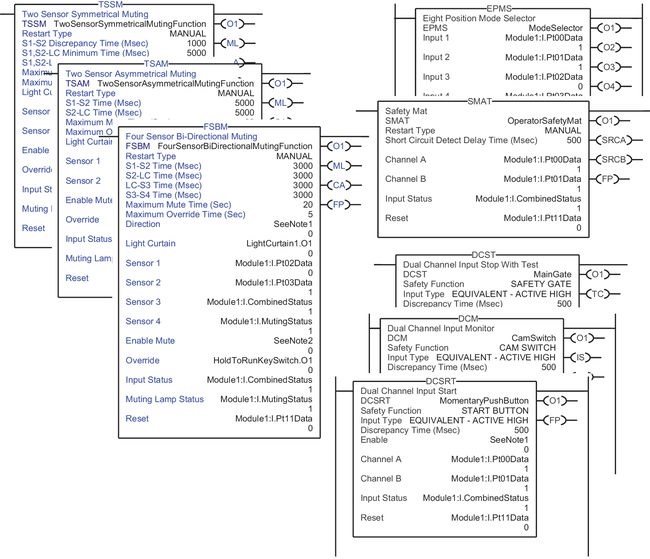

Сертификация безопасности Инструкции в RSLogix 5000 Программное обеспечение

Все инструкции, доступные для использования в задачи безопасности сертифицированы по технике безопасности.Выберите из стандартных инструкций реле безопасности лестницы и инструкции по нанесению безопасности, в том числе:
  • 57 сертифицированных техника безопасности
    • Подмножество стандартного набора релейной логики инструкции
  • Сертификация безопасности инструкции по применению
    • Двойной набор каналов - 8 Указания
    • Metalforming люкс - 10 Инструкции
    • Отключение люкс - 3 Инструкции
    • Коврик безопасности
Код Артикул Описание Заказать
165498 1756-BA2 Литиевая батарея (0,59 г) Заказать
165502 1756-ESMCAP Конденсатор основе ESM Заказать
165503 1756-ESMCAPXT Конденсатор основе ESM (поддерживаемые контроллеры 1756-L73SXT) Заказать
165506 1756-ESMNRM Модуль ESM, который обеспечивает приложение повышенную степень безопасности Заказать
165507 1756-ESMNRMXT Модуль ESM, который обеспечивает приложение повышенную степень безопасностиESM, который обеспечивает приложение повышенную степень безопасности (для контроллеров 1756-L73SXT) Заказать
165504 1756-ESMNSE Модуль ESM без WallClockTime резервное питание Заказать
165505 1756-ESMNSEXT Модуль ESM без WallClockTime резервное питание (для контроллеров 1756-L73SXT) Заказать
165490 1756-L61S Контроллер безопасности GuardLogix; Стандартный и безопасность • Ethernet / IP • ControlNet • DeviceNet Заказать
165491 1756-L62S Контроллер безопасности GuardLogix; Стандартный и безопасность • Ethernet / IP • ControlNet • DeviceNet Заказать
165492 1756-L63S Контроллер безопасности GuardLogix; Стандартный и безопасность • Ethernet / IP • ControlNet • DeviceNet Заказать
165494 1756-L71S Контроллер безопасности GuardLogix; Стандартный и безопасность • Ethernet / IP • ControlNet • DeviceNet Заказать
165495 1756-L72S Контроллер безопасности GuardLogix; Стандартный и безопасность • Ethernet / IP • ControlNet • DeviceNet Заказать
165496 1756-L73S Контроллер безопасности GuardLogix; Стандартный и безопасность • Ethernet / IP • ControlNet • DeviceNet Заказать
165497 1756-L7SP Партнер безопасности GuardLogix ; Стандартный и безопасность • Ethernet / IP • ControlNet • DeviceNet Заказать
165493 1756-LSP Партнер безопасности GuardLogix; Стандартный и безопасность • Ethernet / IP • ControlNet • DeviceNet Заказать
165510 1756-SPESMNRM Модуль ESM, который обеспечивает приложение повышенную степень безопасности (для контроллеров 1756-L7SP) Заказать
165511 1756-SPESMNRMXT Модуль ESM, который обеспечивает приложение повышенную степень безопасности (для контроллеров 1756-L7SPXT) Заказать
165508 1756-SPESMNSE Модуль ESM без WallClockTime резервное питание (для контроллеров 1756-L7SP) Заказать
165509 1756-SPESMNSEXT Модуль ESM без WallClockTime резервное питание (для контроллеров 1756-L7SPXT) Заказать
164966 1768-L43S Пользовательская память 2 МБ стандарт безопасности 0.5 MB Заказать
164967 1768-L45S Пользовательская память 3 МБ стандарт безопасности 1 MB Заказать
165499 1784-CF128 Карты памяти 128 Мб Заказать
165500 1784-SD1 Карты памяти 1Гб Заказать
165501 1784-SD2 Карты памяти 2Гб Заказать
;
