1756 ControlLogix Модули связи производства Allen-Bradley

ControlLogix Модули
  • ControlLogix Модули

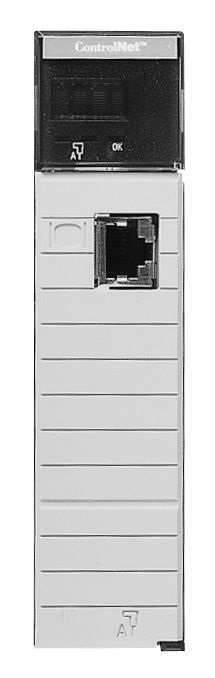

  • ControlNet Коммуникационные модули

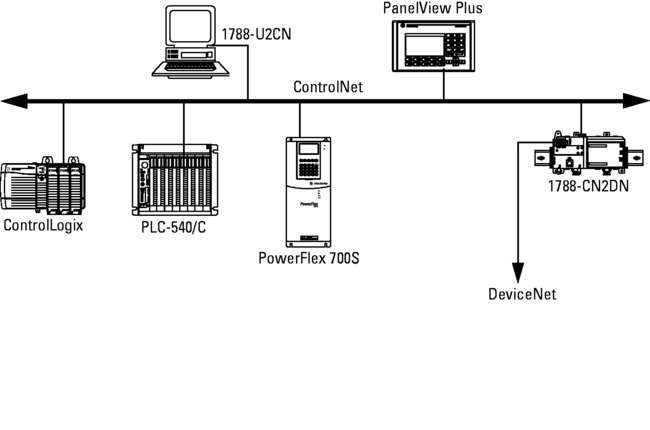

  • Пример конфигурации-сети ControlNet

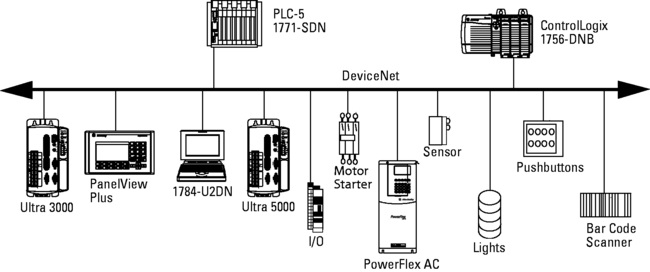

  • Пример конфигурации-сети DeviceNet
  • Data Highway Plus и сети удаленного
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Отдельные модули связи доступны для различных сетей. Установка нескольких модулей связи в ControlLogix объединительной преодоления или контроля маршрута и информационных данных между различными сетями. Вы можете сообщение через максимум четырех шасси (восемь хмеля связи) маршрут. Вам не нужно контроллер ControlLogix в шасси. модули ControlLogix-XT связи для экстремальных условиях доступны для Ethernet / IP, ControlNet и Data Highway Plus и сети удаленного ввода / вывода.
Ethernet / IP сети
  • Сетевой протокол Ethernet Промышленная (Ethernet / IP) это открытый промышленный-сетевой стандарт, который поддерживает как в режиме реального времени обмена сообщениями ввода / вывода и обмена сообщениями. Ethernet / IP сети используется вне-шельфа фишки связи Ethernet и физические носители.
Ethernet IP Time Module / Синхронизация
  • Модуль 1756-ВРЕМЯ содержит встроенный приемник GPS для обеспечения точности спутниковых GPS атомных часов. Здесь проводятся два порта Ethernet для прямого Ethernet синхронизации времени с использованием NTP (Network Time Protocol) и PTP (Precision Time Protocol), где модуль выступает в качестве временного гроссмейстера.
 Сети ControlNet
  • Сеть ControlNet является открытым, управления сетью в режиме реального времени, с высокой пропускной способностью приложений. Сеть ControlNet использует Общий промышленный протокол (CIP), чтобы объединить функциональные возможности сети ввода / вывода и сети равный-равному, обеспечивающий высокую производительность для обеих функций. Сеть ControlNet дает детерминированную, повторяемую передачу всех данных критических управляющих в дополнение к поддерживая передачу без критичных по времени данных. I / O обновления и контроллер к контроллеру блокировки всегда имеют преимущество перед программными закачек и загрузок и обмена сообщениями.
 Сеть DeviceNet
  • Сеть DeviceNet является открытым, сеть низкого уровня, которая обеспечивает связь между простыми промышленными устройствами (например, датчиков и исполнительных устройств) и устройств более высокого уровня (например, контроллеров и компьютеров). Сеть DeviceNet использует проверенную Common Industrial Protocol (CIP) обеспечить контроль, настройка и возможности сбора данных для промышленных устройств.
 Data Highway Plus и сети удаленного ввода / вывода
  • Сеть Data Highway Plus (DH +) поддерживает обмен сообщениями между устройствами.Ссылка удаленного ввода / вывода подключается к удаленному шасси ввода / вывода и других интеллектуальных устройств. Модуль 1756-DHRIO поддерживает обмен сообщениями между устройствами на DH + сети. Функциональность удаленного ввода / вывода позволяет модулю работать в качестве сканера для передачи цифровых и блок трансферов данными с удаленными устройствами ввода / вывода. Модуль 1756-РИО может выступать в качестве сканера или адаптера на Remote I / O ( ) сеть РИО. В дополнение к цифровым и блок трансферов данных, 1756-РИО модуль передает аналоговые и данные специальности без указания сообщений.
 Последовательная связь
  • Последовательный порт контроллера совместим с RS-232 последовательный канал связи. Последовательный порт поддерживает протокол DF1 для связи с другими устройствами на последовательной связи.
 DH-485 Сеть
  • Последовательный порт контроллера совместим с DH-485 коммуникации. Соединение DH 485 не поддерживает удаленное программирование и мониторинг через RSLogix 5000 программного обеспечения.
SynchLink Связь
Модуль SynchLink обеспечивает синхронизацию времени и вещания данных возможности для распределенной движения и скоординированной управления приводом. Модуль SynchLink 1756-SYNCH соединяет шасси ControlLogix к волоконно-оптической линии связи SynchLink. Модуль:
  • координирует координированное системное время через нескольких шасси ControlLogix.
  • перемещает ограниченный объем данных от одного к другому шасси с высокой скоростью.
  • позволяет один контроллер потреблять движения осей данные из контроллера в другой корпус.
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
ControlLogix Модули связи

  ControlLogix Модули связи ControlLogix-XT Коммуникационные модули 1757 Foundation Fieldbus модули
Рабочая температура 0 ... 60 ° C (32 ... 140 ° F) -25 ... 70 ° C (-13 ... 158 ° F) 0 ... 60 ° C (32 ... 140 °)
Температура хранения -40 ... 85 ° C (-40 ... 185 ° F) -40 ... 85 ° C (-40 ... 185 ° F) -40 ... 85 ° C (-40 ... 185 ° F)
Относительная влажность 5 ... 95% без конденсации 5 ... 95% без конденсации 5 ... 95% без конденсации
Вибрация 2 г на 10 ... 500 Гц 2 г на 10 ... 500 Гц 5 г на 10 ... 500 Гц
Операционная Шок 30 г 30 г 15 г
Динамические нагрузки в выключенном 50 г 50 г 30 г
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Аксессуары-сети ControlNet
Кат. Нет. Описание
Отводы
1786-TPR ControlNet Т-нажмите прямым углом
1786-TPS ControlNet Т-кран прямо
1786-TPYR ControlNet Y-нажмите прямым углом
1786-TPYS ControlNet Y-кран прямо
Кабели
1786-CP Программирование кабель к ControlNet порт RJ45
1786-RG6 Сеть ControlNet, экранированный высокий гибкий кабель
1786-RG6F Сеть ControlNet, четырехъядерный щит высокого гибкого коаксиального кабеля
Другой
1786-XT ControlNet резистор
Ретрансляторы
1786-РПА ControlNet Модульный адаптер репитера
1786-RPCD ControlNet коаксиальный центром повторитель
1786-RPFRL ControlNet волокна кольцо ретранслятор, долго
1786-RPFRXL ControlNet волокна кольцо ретранслятор, удлиненные
1786-РППБ ControlNet волокна кольцо ретранслятор, короткий
1786-RPFM ControlNet волокна кольцо ретранслятор, средний

 Аксессуары-сети DeviceNet
Для получения дополнительной информации о выборе DeviceNet СМИ

Кат. Нет. Описание
KwikLink Lite плоские СМИ KwikLink Lite плоским СМИ является новой, ODVA утвержденных решением для проводки DeviceNet сетях. Drop-линии для соединительных узлов добавляются с помощью двух частей разъемов KwikLink Lite. Этот кабель система поддерживает смешивание типов кабелей DeviceNet (тонких круглых с плоским). Все разъемы KwikLink Lite обеспечивают технологии изоляции смещения с уменьшенным времени сборки.
KwikLink плоские СМИ KwikLink система плоских СМИ обеспечивает модульный метод кабельной с его плоской 4-х проводной линии и врезными разъемы (МРСК). Система KwikLink позволяет узлам, которые будут добавлены к сети без отсечения магистрали. Резка или зачистки от магистрали устраняется, как и необходимость для заданной длины кабеля.
Круглый СМИ Круглый магистральный кабель поставляется в больших катушках или в виде предварительно формованных шнуров или коммутационных шнуров в разной длины. Широкое разнообразие прочных, долговечных компонентов DeviceNet является доступным для использования в круглых систем магистральных. Нержавеющая сталь версии круглых компонентов Кабельные системы, также доступны.
• Системы Толстый ствол круглые СМИ использовать толстый кабель для максимальной длины DeviceNet магистральной линии.
• Круглые СМИ тонкие системы магистральных использовать тонкий кабель, чтобы уменьшить максимальную соединительных линий расстояния с более компактным и стоимости- эффективным установка для некоторых приложений. Тонкий кабель Внешняя оболочка материал ТПЭ для дополнительной химической стойкости.

 Аксессуары-DH + и сети удаленного ввода / вывода
Кат. Нет. Описание Технические условия
1770 CD Кабель для подключения модуля связи к сети DH + Belden 9463 Twinaxial
9300-RADKIT Удаленный доступ набрать в комплект 56 Кбит модем подключение к устройствам на DH + сети, включает в себя:
• предварительно настроен модем
• Модуль связи
• Монтаж на DIN рейку аппаратное
• связанные кабели

 Аксессуары-Последовательная связь
  1756-CP3 1747-CP3
Тип разъема Женский 9-контактный D-оболочки
Угол разъем Прямоугольный разъем для контроллера, прямо к последовательному порту
Длина 3 м (118 дюймов)

 Аксессуары-DH-485 Сеть
Кат. Нет. Описание Технические условия
1747-CP3 9-контактный D-оболочки, прямой; 9-контактный D-оболочки, под прямым углом 3 м (9,8 футов)
1761-CBL-AC00 9-контактный D-оболочки, под прямым углом; 9-контактный D-оболочки, под прямым углом 45 см (17,7 дюйма)
1761-CBL-AP00 9-контактный D-оболочки, под прямым углом; 8-контактный мини-DIN 45 см (17,7 дюйма)
1761-CBL-PM02 9-контактный D-оболочки, прямой; 8-контактный мини-DIN 2 м (6,5 футов)
1761-NET-AIC Расширенный Преобразователь интерфейса (АИК +) соединяет каждый канал на 1756-DH485 модуля к сети DH-485 • 20,4 ... источник питания 28.8 DC требуется
• типичная 120 мА 24 В постоянного тока ток
9300-RADKIT Удаленный доступ набрать в комплект 56 Кбит модем подключение к устройствам на DH + сети, включает в себя:
• предварительно настроен модем
• Модуль связи
• Монтаж на DIN рейку аппаратное
• связанные кабели

 Аксессуары-SynchLink сети

Кат. Нет. Описание
1403-CFxxx Волоконно-оптический кабель (Rockwell Automation)
HCP-M0200T V01RK Lucent Technologies 200 м м простого кабеля

Код Артикул Описание Заказать
165559 1756-CN2 Модуль моста ControlNet связи, стандарт СМИ (5 Мбит) Заказать
165560 1756-CN2R Модуль моста ControlNet связи, резервные СМИ (5 Мбит) Заказать
165563 1756-CN2RXT ControlLogix-XT, модуль моста ControlNet связи, излишним СМИ (5 Мбит) Заказать
165561 1756-CNB Модуль моста ControlNet связи, стандарт СМИ (5 Мбит) Заказать
165562 1756-CNBR Модуль моста ControlNet связи, резервные СМИ (5 Мбит) Заказать
165568 1756-DH485 Модуль связи мост DH 485 (19,2 Кбит 9600 Кбит) Заказать
165565 1756-DHRIO Data Highway Plus / Дистанционное коммуникационный модуль ввода / вывода Заказать
165567 1756-DHRIOXT ControlLogix-XT, коммуникационный модуль Data Highway Plus / удаленного ввода / вывода Заказать
165564 1756-DNB Модуль мост DeviceNet коммуникация; Скорость 125 Kbps (500 м макс),250 Kbps (250 м макс) , 500 Кбит (100 м макс) Заказать
165549 1756-EN2F Ethernet / IP модуль связи мост (волокно) Заказать
165550 1756-EN2T Ethernet / IP модуль связи мост (медь) Заказать
165552 1756-EN2TR Модуль мост 2-портовый Ethernet / IP коммуникации, со встроенным технология переключателя (двойной медный) Заказать
165557 1756-EN2TRXT ControlLogix-XT, модуль моста Ethernet / IP коммуникации, со встроенным технологии коммутации для экстремальных условиях (двойной медный Embedded технология переключателя) Заказать
165551 1756-EN2TSC Модуль Ethernet / IP безопасной связи мост (медь) Заказать
165556 1756-EN2TXT ControlLogix-XT, Ethernet / IP модуль связи мост рассчитан на экстремальных условиях (медь) Заказать
165553 1756-EN3TR Модуль мост 2-портовый Ethernet / IP коммуникации, со встроенным технология переключателя (двойной медный) Заказать
165554 1756-ENBT Ethernet / IP модуль связи мост (медь) Заказать
165555 1756-EWEB Ethernet модуль веб-сервера (медь) Заказать
165566 1756-RIO Модуль связи удаленного ввода / вывода Заказать
165569 1756-SYNCH Модуль SynchLink мост сообщения (5 Мбит) Заказать
165558 1756-TIME ControlLogix Время модуль синхронизации Заказать
;
