1756 Модули ввода / вывода ControlLogix производства Allen-Bradley

1756 ControlLogix входа выхода модуль
  • 1756 ControlLogix входа выхода модуль
  • Аналогового ввода-вывода Модули
  • Съемные клеммные колодки
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
  ControlLogix предоставляет широкий спектр входных и выходных модулей занимает несколько приложений, от высокоскоростных цифровых непосредственного управления технологическим процессом.  ControlLogix использует  технологии, которые позволяют ввод информации и состояние выхода для совместного использования несколькими контроллерами ControlLogix.
      Каждый модуль ввода / вывода ControlLogix устанавливается в шасси ControlLogix и требуется либо съемный клеммный блок (RTB) или 1492 интерфейсный модуль (IFM), чтобы подключить все стороны проводки. RTBs и IFMs не входят в модули ввода / вывода. Они заказываются отдельно.
 Цифровые модули ввода / вывода
  • Digital AC модули ввода;  Digital AC модули вывода;  Цифровой DC входные модули;  Цифровой DC модули вывода;  Связи выходные модули
Модули 1756 цифровых входов / выходов поддерживают функции.
  • Разнообразие возможностей интерфейса напряжения
  • Изолированные и неизолированные типы модулей
  • Точка на уровне государства выход неисправностей
  • Прямое соединение или оптимизированный рэк связи

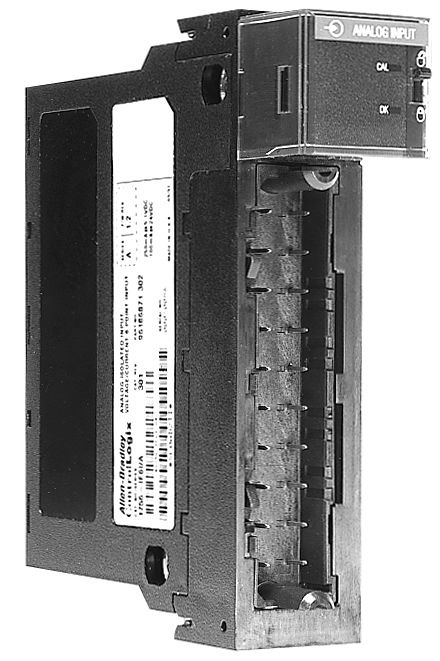

Аналогового ввода / вывода Модули
  • Модули аналогового ввода;  Аналоговый Модули термосопротивления и термопар;  Модули аналогового вывода;  Аналоговая Комбинация ввода и вывода модуля
Модули 1756 аналогового ввода / вывода поддерживают функции.
  • Бортовой тревогу данных
  • Масштабирование в технические единицы
  • Выборки канала в режиме реального времени
  • Формат данных: режим Integer (слева оправдано, 2s дополнением) IEEE 32-бит с плавающей точкой
  • Метод преобразования модуля: сигма-дельта
  • Модуль манипуляция: Электронная программа настраивается
  • RTB манипуляция: определяемые пользователем механическое
Специализированные модули ввода / вывода
     Модули особого ввода / вывода доступны для более потребностей конкретных приложений.


Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Модули ввода / вывода
Требования
  Модули ввода / вывода Модули
Рабочая температура 0 ... 60 ° C (32 ... 140 ° F)
Температура хранения -40 ... 85 ° C (-40 ... 185 ° F)
Относительная влажность 5 ... 95% без конденсации
Вибрация 2 г на 10 ... 500 Гц
Операционная Шок 30 г
Динамические нагрузки в выключенном 50 г

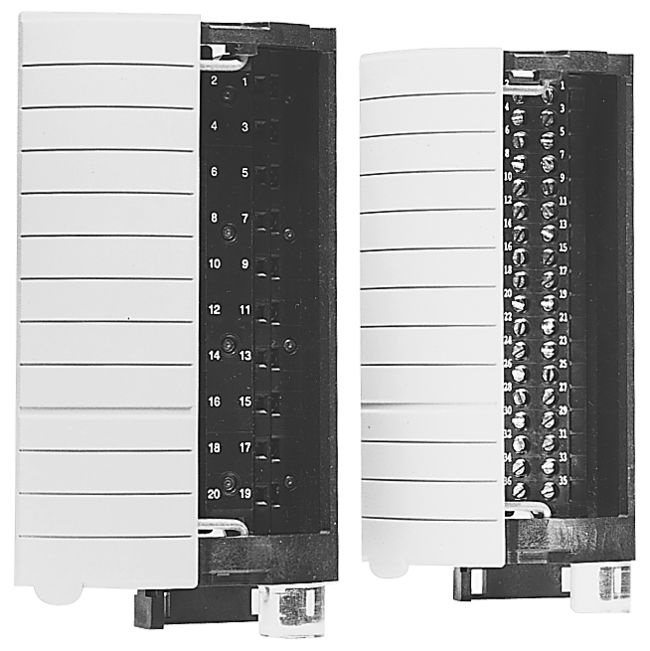

Съемные клеммные колодки

Кат. Нет. 1756-TBNH 1756-TBSH 1756-TBCH 1756-TBS6H 1756-КЭ
Описание 20-позиционный NEMA винтовой зажим RTB 20-контактный весенне-зажим RTB со стандартным корпусом 36-контактный клетка-зажим RTB со стандартным корпусом 36-контактный весенне-зажим RTB со стандартным корпусом Расширенная блок корпус глубина терминал
Крутящий момент винта 0,8 ... 1 Н • м
7 ... 9 фунт • дюйм		 0,4 Н • м
4.4 кг • в		 -
Ширина Отвертка 8 мм (5/16 дюйма) макс

Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
Аксессуары-модули ввода / вывода
Съемные клеммные колодки
  • Съемные клеммные блоки (RTBs) обеспечивают гибкую взаимосвязь между вашей растений проводки и 1756 модулей ввода / вывода. RTB подключается к передней части модуля ввода / вывода. Тип модуля определяет, какие RTB вам нужно. Вы можете выбрать винт-зажим или весенне-зажим RTBs. RTBs не поставляются с модулями ввода / вывода. Вы должны заказать их отдельно.Стандартный корпус на передней монтажной руки не достаточно глубоко для 2,5 мм 2 (14 AWG) проводки. Если вы планируете использовать 2,5 мм 2 (14 AWG) проводки, также заказать расширенную жилье.
Кат. Нет. 1756-TBNH 1756-TBSH 1756-TBCH 1756-TBS6H 1756-КЭ
Описание 20-позиционный NEMA винтовой зажим RTB 20-контактный весенне-зажим RTB со стандартным корпусом 36-контактный клетка-зажим RTB со стандартным корпусом 36-контактный весенне-зажим RTB со стандартным корпусом Расширенная блок корпус глубина терминал
Крутящий момент винта 0,8 ... 1 Н • м
7 ... 9 фунт • дюйм		 0,4 Н • м
4.4 кг • в		 -
Ширина Отвертка 8 мм (5/16 дюйма) макс

Wiring Systems
В качестве альтернативы покупке RTBs и подключением проводов себя, вы можете купить монтажную систему:
  • интерфейсные модули (КССП), которые обеспечивают клеммные колодки выходных для модулей цифровых входов / выходов. Используйте предварительно подключенных кабелей, которые соответствуют модуль ввода / вывода в IFM.
  • аналоговый интерфейсные модули (AIFMs), которые обеспечивают клеммные колодки выходных для модулей ввода / вывода аналоговых. Используйте предварительно подключенных кабелей, которые соответствуют модуль ввода / вывода в МАЛС.
  • I / O модуль-готов кабели. Один конец кабеля смонтирован RTB, который подключается к передней части модуля ввода / вывода. Другой конец имеет кодированный цветом проводников, которые подключаются к стандартной клеммной колодке.
Код Артикул Описание Заказать
165631 1756-CFM Специализированные модули ввода / вывода; Входы/выходов : 4 входа (2 на канал) 2 выхода, ток источников. Съемный блок: 1756-TBNH  1756-TBSH Заказать
165632 1756-HSC Специализированные модули ввода / вывода; Входы/выходов : 2 счетчика, каждый с 3 входами (A, B, Z для ворот / сброс) 4 выхода (2 очка / группа). Съемный блок: 1756-TBCH  1756-TBS6H Заказать
165578 1756-IA16 Digital AC модули ввода; Входы/выходы: 16 входов (8 points/group). Напряж.: 120V AC. Раб. Напряжение: 74…132V AC. Съемный блок: 1756-TBNH  1756-TBSH Заказать
165579 1756-IA16I Digital AC модули ввода; Входы/выходы: 16 индивидуально изолированных входов. Напряж.: 120V AC. Раб. Напряжение: 74…132V AC. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165580 1756-IA32 Digital AC модули ввода; Входы/выходы: 32 диагностические входа (4 points/group). Напряж.: 120V AC. Раб. Напряжение: 74…132V AC. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165577 1756-IA8D Digital AC модули ввода; Входы/выходы: 8 диагностические входы (4 points/group). Напряж.: 120V AC. Раб. Напряжение: 79…132V AC. Съемный блок: 1756-TBNH  1756-TBSH Заказать
165589 1756-IB16 Цифровой DC входные модули; Входы/выходы: 16 входов (8 points/group). Напряж.: 12/24V DC sink. Раб. Напряж.: 10...31.2V DC. Съемный клемный блок: 1756-TBNH  1756-TBSH Заказать
165590 1756-IB16D Цифровой DC входные модули; Входы/выходы: 16 диагностические входы(4 points/group). Напряж.: 12/24V DC sink. Раб. Напряж.: 10...30V DC. Съемный блок: 1756-TBCH  1756-TBS6H Заказать
165591 1756-IB16I Цифровой DC входные модули; Входы/выходы: 16 индивидуально изолированных входов. Напряж.: 12/24V DC sink/source. Раб. Напряж.: 10...30V DC. Съемный блок: 1756-TBCH  1756-TBS6H Заказать
165592 1756-IB16IF Цифровой DC входные модули; Входы/выходы: 16 индивидуально изолированных быстрые входы. Напряж.: 24V DC sink/source. Раб. Напряж.: 10...30V DC. Съемный блок: 1756-TBCH  1756-TBS6H Заказать
165593 1756-IB16ISOE Цифровой DC входные модули; Входы/выходы: 16 индивидуально изолированы, последовательность событий входов. Напряж.: 24/48V DC sink/source. Раб. Напряж.: 10...55V DC. Съемный блок: 1756-TBCH  1756-TBS6H Заказать
165594 1756-IB32 Цифровой DC входные модули; Входы/выходы: 32 входа (16 points/group). Напряж.: 12/24V DC sink. Раб. Напряж.: 10...31.2V DC. Съемный блок: 1756-TBCH  1756-TBS6H Заказать
165595 1756-IC16 Цифровой DC входные модули; Входы/выходы: 16 входов  (8 points/group). Напряж.: 48V DC sink. Раб. Напряж.: 30...55V DC at 60 °C  30...60V DC at 55 °C. Съемный блок: 1756-TBNH  1756-TBSH Заказать
165620 1756-IF16 Модули аналогового ввода; Входы/выходы: 16 одноместных состава входы 8 дифференциальных или 4 дифференциальных (высокоскоростных) входы. Диапазон: ±10.5V  0…10.5V  0…5.25V  0…21 mA. разрешение: 16 bits ±10.5V: 343 mV/bit 0…10.5V: 171 mV/bit 0…5.25V: 86 mV/bit 0…21 mA: 0.34 mA/bit. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165621 1756-IF16H Модули аналогового ввода; Входы/выходы: 16 differential current inputs, HART interface. Диапазон: 0…20 mA 4…20 mA. разрешение: 16…21 bits 0…21mA: 0.32 mA/bit. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165630 1756-IF4FXOF2F Аналоговый Комбинация ввода и вывода модуля; Входы/выходы: 4 высокоскоростных, доли миллисекунды, дифференциальные входы 2 высокоскоростных напряжение или ток выхода. Диапазон: Вход: ± 10,5 0 ... 10,5 0 ... 5,25 0 ... 21 мА Выход: ± 10.4V 0 ... 21 мА. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165616 1756-IF6CIS Модули аналогового ввода; Входы/выходы: 6 индивидуально изолированных входов , ток источников. Диапазон: 0…21 mA. разрешение: 16 bits 0.34 mA/bit. Съемный клемный блок: 1756-TBNH  1756-TBSH Заказать
165617 1756-IF6I Модули аналогового ввода; Входы/выходы: 6 индивидуально изолированных входов. Диапазон: ±10.5V  0…10.5V  0…5.25V  0…21 mA. разрешение: 16 bits 10.5V: 343 mV/bit 0…10.5V: 171 mV/bit  0…5.25V: 86 mV/bit  0…21 mA: 0.34 mA/bit. Съемный блок: 1756-TBNH  1756-TBSH Заказать
165618 1756-IF8 Модули аналогового ввода; Входы/выходы: 8 одноместных состава входы 4 дифференциальных входа  2 высокоскоростных дифференциальных входа. Диапазон: ±10.25V 0...10.25V  0...5.125V 0…20.5 mA. разрешение: ±10.25V: 320 mV/cnt (15 bits + sign bipolar) 0…10.25V: 160 mV/cnt (16 bits) 0…5.125V: 80 mV/cnt (16 bits) 0…20.5 mA: 0.32 mA/cnt (16 bits). Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165619 1756-IF8H Модули аналогового ввода; Входы/выходы: 8 дифференциальных напряжения или тока входы ,интерфейс HART. Диапазон: ±10V  0...5V  1…5V  0...10V 0…20 mA 4…20 mA. разрешение: 16…21 bits. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165596 1756-IG16 Цифровой DC входные модули; Входы/выходы: 16 входов (8 points/group). Напряж.: 5V DC TTL source (Low=True). Раб. Напряж.: 4.5...5.5V DC. Съемный блок: 1756-TBNH  1756-TBSH Заказать
165597 1756-IH16I Цифровой DC входные модули; Входы/выходы: 16 индивидуально изолированных входов. Напряж.: 125V DC sink/source. Раб. Напряж.: 90...146V DC. Съемный блок: 1756-TBCH  1756-TBS6H Заказать
165598 1756-IH16ISOE Цифровой DC входные модули; Входы/выходы: 16 индивидуально изолированы, последовательность событий входов. Напряж.: 125V DC sink/source. Раб. Напряж.: 90...140V DC. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165581 1756-IM16I Digital AC модули ввода; Входы/выходы: 16 индивидуально изолированных входов. Напряж.: 240V AC. Раб. Напряжение: 159…265V AC. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165582 1756-IN16 Digital AC модули ввода; Входы/выходы: 16 входов (8 points/group). Напряж.: 24V AC. Раб. Напряжение: 10…30V AC. Съемный блок: 1756-TBNH 1756-TBSH Заказать
165622 1756-IR6I Аналоговый Модули термосопротивления и термопар; Вход/выход: 6 индив. изол. RTD входов. Диапазон: 1…487 W  2…1000 W  4…2000 W   8…4020 W. Разрешение: 16 bits  1…487 W: 7.7 mW/bit   2…1000 W: 15 mW/bit  4…2000 W: 30 mW/bit  8…4020 W: 60 mW/bit. Съемный блок: 1756-TBNH  1756-TBSH Заказать
165623 1756-IT6I Аналоговый Модули термосопротивления и термопар; Вход/выход: 6 индив. изол. входов термопар 1 CJC. Диапазон:  mV-12…30 mV. Разрешение: 16 bits -12...78 mV: 1.4mV/bit -12...30 mV: 0.7mV/bit. Съемный блок: 1756-TBNH  1756-TBSH Заказать
165624 1756-IT6I2 Аналоговый Модули термосопротивления и термопар; Вход/выход: 6 индив. изол. входов термопар  2 CJC. Диапазон: mV (1.4 mV per bit) -12…30 mV (0.7 mV per bit – high resolution range). Разрешение: 16 bits -12...78 mV: 1.4 Vm/bit -12...30 mV: 0.7mV/bit. Съемный блок: 1756-TBNH 1756-TBSH Заказать
165599 1756-IV16 Цифровой DC входные модули; Входы/выходы: 16 входов (8 points/group). Напряж.: 12/24V DC source. Раб. Напряж.: 10...30V DC. Съемный блок: 1756-TBNH  1756-TBSH Заказать
165600 1756-IV32 Цифровой DC входные модули; Входы/выходы: 32 входа (16 points/group). Напряж.: 12/24V DC source. Раб. Напряж.: 10...30V DC. Съемный блок: 1756-TBCH  1756-TBS6H Заказать
165633 1756-LSC8XIB8I Специализированные модули ввода / вывода; Входы/выходов : 8 индивидуально изолированные, стандартная функциональность вход или счетчик контроль. Съемный блок: 1756-TBCH1756-TBS6H Заказать
165586 1756-OA16 Digital AC модули вывода; Входы/выходы: 16 механически слитые / выходы группы(8 points/group). Напряж.: 120/240V AC. Раб.напряж.: 74…265V AC. Съемный блок: 1756-TBNH 1756-TBSH Заказать
165587 1756-OA16I Digital AC модули вывода; Входы/выходы: 16 индивидуально изол. выхода. Напряж.: 120/240V AC. Раб.напряж.: 74…265V AC. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165583 1756-OA8 Digital AC модули вывода; Входы/выходы: 8 выходов (4 points/group). Напряж.: 120/240V AC. Раб.напряж.: 79…265V AC. Съемный блок: 1756-TBNH 1756-TBSH Заказать
165584 1756-OA8D Digital AC модули вывода; Входы/выходы: 8 diagnostic, electronically fused outputs (4 points/group). Напряж.: 120V AC. Раб.напряж.: 74…132V AC. Съемный блок: 1756-TBNH 1756-TBSH Заказать
165585 1756-OA8E Digital AC модули вывода; Входы/выходы: 8 электронном слитые выходы (4 points/group). Напряж.: 120V AC. Раб.напряж.: 74…132V AC. Съемный блок: 1756-TBNH 1756-TBSH Заказать
165603 1756-OB16D Цифровой DC модули вывода; Входы/выходы: 16 диагностические выходы (8 points/group). Напряж.: 24V DC source. Раб. Напряж.: 19.2...30V DC. Съемный клемный блок: 1756-TBCH 1756-TBS6H Заказать
165604 1756-OB16E Цифровой DC модули вывода; Входы/выходы: 16 Электронный предохранитель выходы (8 points/group). Напряж.: 12/24V DC source. Раб. Напряж.: 10...31.2V DC. Съемный блок: 1756-TBNH 1756-TBSH Заказать
165605 1756-OB16I Цифровой DC модули вывода; Входы/выходы: 16 индивидуально изол.  выхода. Напряж.: 12/24V DC sink/source. Раб. Напряж.: 10...30V DC. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165607 1756-OB16IEF Цифровой DC модули вывода; Входы/выходы: 16 индивидуально изолир., с электронным слитые быстрые выходы. Напряж.: 12/24V DC sink/source. Раб. Напряж.: 10...30V DC. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165606 1756-OB16IS Цифровой DC модули вывода; Входы/выходы: 16 индивидуально изол. выходов  8 заплан. выхода. Напряж.: 12/24V DC sink/source. Раб. Напряж.: 10...30V DC. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165608 1756-OB32 Цифровой DC модули вывода; Входы/выходы: 32 выхода (16 points/group). Напряж.: 12/24V DC source. Раб. Напряж.: 10...31.2V DC. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165601 1756-OB8 Цифровой DC модули вывода; Входы/выходы: 8 выходов . Напряж.: 12/24V DC source. Раб. Напряж.: 10...30V DC. Съемный блок: 1756-TBNH 1756-TBSH Заказать
165602 1756-OB8EI Цифровой DC модули вывода; Входы/выходы: 8 Электронный предохранитель, индивидуально изол. выхода. Напряж.: 12/24V DC source. Раб. Напряж.: 10...30V DC. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165609 1756-OC8 Цифровой DC модули вывода; Входы/выходы: 8 выходов  (4 points/group). Напряж.: 48V DC source. Раб. Напряж.: 30...60V DC. Съемный блок: 1756-TBNH 1756-TBSH Заказать
165625 1756-OF4 Модули аналогового вывода; Входы/выходы: 4 напряжения или тока выходы. Диапазон: ±10.4V 0…21 mA. Напряжение: 15 bits across 10.5V, 320 mV/bit , 15 bits across 21mA, 650 nA/bit. Съемный блок: 1756-TBNH 1756-TBSH Заказать
165626 1756-OF6CI Модули аналогового вывода; Входы/выходы: 6 индивидуально изол. токовых выхода. Диапазон: 0…21 mA. Напряжение: 13 bits across 21mA (2.7 mA). Съемный блок: 1756-TBNH 1756-TBSH Заказать
165627 1756-OF6VI Модули аналогового вывода; Входы/выходы: 6 индивидуально изол. выхода напряж.. Диапазон: ± 10.5V. Напряжение: 14 bits across 21V (1.3 mV)  (13 bits across 10.5V +sign bit). Съемный блок: 1756-TBNH 1756-TBSH Заказать
165628 1756-OF8 Модули аналогового вывода; Входы/выходы: 8 напряж. или тока выходы. Диапазон: ±10.4V 0…21 mA. Напряжение: 15 bits across 21 mA - 650 nA/bit 15 bits across 10.4V - 320 mV/bit. Съемный блок: 1756-TBNH 1756-TBSH Заказать
165629 1756-OF8H Модули аналогового вывода; Входы/выходы: 8 напряж. или тока выходы , интерфейс HART. Диапазон: ±10.4V 0…20 mA 4…20 mA. Напряжение: 15...16 bits. Съемный блок: 1756-TBNH 1756-TBSH Заказать
165610 1756-OG16 Цифровой DC модули вывода; Входы/выходы: 16 выходов (8 points/group). Напряж.: 5V DC TTL Source (Low=True). Раб. Напряж.: 4.5...5.5V DC. Съемный клемный блок: 1756-TBNH 1756-TBSH Заказать
165611 1756-OH8I Цифровой DC модули вывода; Входы/выходы: 8 индивидуально изол. выхода. Напряж.: 120V DC. Раб. Напряж.: 90…146V DC. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165588 1756-ON8 Digital AC модули вывода; Входы/выходы: 8 outputs (4 points/group). Напряж.: 24V AC. Раб.напряж.: 10…30V AC, current >50 mA 16…30V AC, current <50 mA. Съемный блок: 1756-TBNH 1756-TBSH Заказать
165612 1756-OV16E Цифровой DC модули вывода; Входы/выходы: 16 Электронный предохранитель выходы (8 points/group). Напряж.: 12/24V DC sink. Раб. Напряж.: 10...30V DC. Съемный блок: 1756-TBNH 1756-TBSH Заказать
165613 1756-OV32E Цифровой DC модули вывода; Входы/выходы: 32 Электронный предохранитель выходы (16 points/group). Напряж.: 12/24V DC sink. Раб. Напряж.: 10...30V DC. Съемный блок: 1756-TBCH 1756-TBS6H Заказать
165614 1756-OW16I Выходные модулис вязи; Входы/выходы: 16 N.O. individually isolated outputs. Раб. Напряжение: 5...150V DC 10...265V AC. съемный блок: 1756-TBCH  1756-TBS6H Заказать
165615 1756-OX8I Выходные модули связи; Входы/выходы: 8 N.O. 8 N.C. индивидуально изол. выхода (2 points/group). Раб. Напряжение: 5...150V DC 10...265V AC. съемный блок: 1756-TBCH  1756-TBS6H Заказать
165634 1756-PLS Специализированные модули ввода / вывода; Входы/выходов : Левая секция: 2 группы по 4 выхода и 4 входа каждый разделе Центр: интерфейс распознаватель и / вывода контролировать Справа в: 2 группы по 4 выхода и 4 входа в каждой. Съемный блок: Requires 3 RTBs: 1756-TBNH or 1756-TBSH Заказать
165637 1756-TBCH Съемные клеммные колодки: 36-контактный клетка-зажим RTB со стандартным корпусом Заказать
165639 1756-TBE Съемные клеммные колодки: Расширенная блок корпус глубина терминал Заказать
165635 1756-TBNH Съемные клеммные колодки: 20-позиционный NEMA винтовой зажим RTB Заказать
165638 1756-TBS6H Съемные клеммные колодки: 36-контактный весенне-зажим RTB со стандартным корпусом Заказать
165636 1756-TBSH Съемные клеммные колодки: 20-контактный весенне-зажим RTB со стандартным корпусом Заказать
;
