DH-485 Интерфейсы / Промышленный Локальная сеть производства Allen-Bradley

DH-485 Industrial
  • DH-485 Industrial

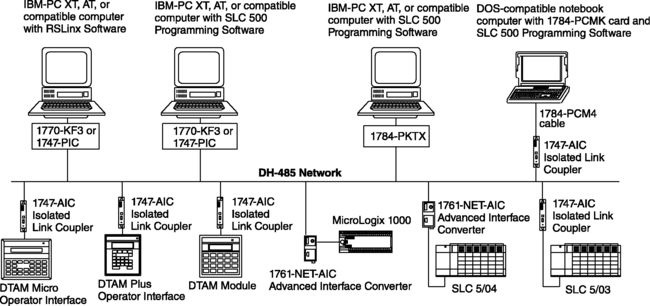

  • Типичная конфигурация DH-485

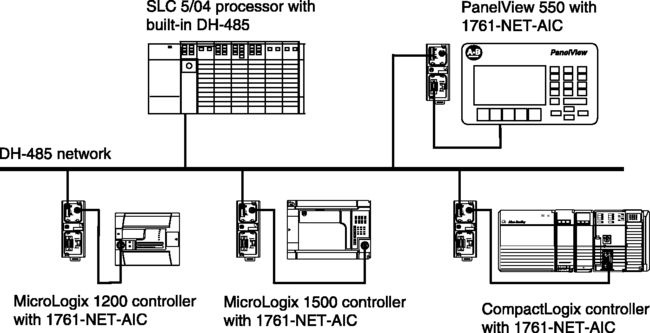

  • Пример DH 485 Конфигурация
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
DH-485 Промышленный Локальная сеть
DH-485 является локальная сеть (LAN), предназначенный для завода этажа приложений. DH-485 позволяет подключить до 32 устройств, в том числе SLC 500 и MicroLogix 1000 контроллеров, графических терминалов и персональных компьютеров. Ссылка DH 485 вместе с вспомогательными RS-232-C (протокол DF1) ссылок составляют сеть DH-485. С помощью программного обеспечения RSLinx, установленной на ПК, связь с другими узлами сети можно.
DH-485 Интерфейсы
  • PKTx Связь карты - Выполняет передачу данных, управление и местные диагностику сети для SLC процессоров более ссылке DH-485.
  • Изолированный разветвитель - Обеспечивает соединение для SLC процессоров и других DH 485 устройств к сети DH-485.
  • USB для DH-485 преобразователь интерфейса -  Обеспечивает сопряжение между универсальной последовательной порту компьютера (USB) и DH 485 портов на SLC500, MicroLogix, CompactLogix, PanelView, АИК и АПК + продукции.
  • ОСНОВНЫЕ Модуль -  Работает написанные пользователем ОСНОВНЫЕ программы зависят от процессора.
  • RS-232-C / DH 485 Интерфейсный модуль - Шасси-резидентный модуль, который взаимодействует с SLC процессор в устройстве RS-232, как модем. Связь между процессором и 1747-KE происходит через сеть DH-485 (а не через объединительную плату).
  • АПК + Расширенный Преобразователь интерфейса - Обеспечивает сопряжение между ссылкой DH-485 и ссылку RS-232. В некоторых конфигурациях он может получать питание от устройства RS-232.
Технические условия

Тип кабеля Belden 3106A
Длина магистральных газопроводов 4000 футов макс.
Скорость передачи 19.2 кбит / с макс.
Метод доступа к среде эстафетной передачи данных
Данный текст переведен при помощи автоматизированной системы машинного перевода. В ближайшее время будет выполнен ручной перевод. Извините за предоставленные неудобства.
DH-485 Сеть

Последовательный порт контроллера совместим с DH-485 коммуникации. Соединение DH 485 не поддерживает удаленное программирование и мониторинг через RSLogix 5000 программного обеспечения.
Аксессуары-DH-485 Сеть
Кат. Нет. Описание Технические условия
1747-CP3 9-контактный D-оболочки, прямо к 9-контактный D-оболочки, под прямым углом 3 м (9,8 футов)
1761-CBL-AC00 9-контактный D-оболочки, под прямым углом к ​​9-контактный D-оболочки, под прямым углом 45 см (17,7 дюйма)
1761-CBL-AP00 9-контактный D-оболочки, под прямым углом к ​​8-контактный мини-DIN 45 см (17,7 дюйма)
1761-CBL-PM02 9-контактный D-оболочки, прямо к 8-контактный мини-DIN 2 м (6,5 футов)
1761-NET-AIC Расширенный Преобразователь интерфейса (АИК +) соединяет каждый канал на 1756-DH485 модуля к сети DH-485 Расширенный Преобразователь интерфейса (АИК +) соединяет каждый канал на 1756-DH485 модуля к сети DH-485
9300-RADKIT Удаленный доступ набрать в комплект 56 Кбит модем подключение к устройствам на DH + сети, включает в себя следующее:
• Предварительно настроенные модем
• Коммуникационный модуль
• DIN рейку аппаратное
• связанные кабели
Код Артикул Описание Заказать
165300 1746-BAS Коммуникационные модули: SLC BASIC Module. Communication with SLC Processor: 1746 Backplane. Communication Port Protocol: RS-232/423, -422, -485 DH-485. Ток нагрузки: 150 mA at 5V DC 40 mA at 24V DC Заказать
176485 1747-AIC Опис.: Изолированный разветвитель. Интерфейс связи: Кабель витая пара. Цены связи (бит / с): -. Ток нагрузки: • 0,085 @ 24 В постоянного тока Заказать
165302 1747-KE Коммуникационные модули: DH-485/DF1 Interface Module. Communication with SLC Processor: DH-485 port. Communication Port Protocol: RS-232/423, -422, -485 DH-485. Ток нагрузки: 150 mA at 5V DC 40 mA at 24V DC Заказать
176486 1747-UIC Опис.: USB для DH-485 преобразователь интерфейса. Интерфейс связи: 2 порта:  • USB; • DH-485  (RJ-45 или 9-контактный D-оболочки, выбирается переключателем). Цены связи (бит / с): 19200. Ток нагрузки: Создано USB-порту компьютера Заказать
165069 1761-NET-AIC АПК + Расширенный Преобразователь интерфейса Заказать
176483 1784-PKTX,  Опис.: PKTx Связь карты. Интерфейс связи: PKTX: 1 DH + или удаленного ввода / вывода и 1 DH-485 PKTXD: 2 DH + / 2 Remote I / O порты и 1 DH-485 . Цены связи (бит / с): • DH-485: 1200, 2400, 4800, 9600, 19200. Ток нагрузки: 0.8 @ 5V DC Заказать
176484 1784-PKTXD Опис.: PKTx Связь карты. Интерфейс связи: PKTX: 1 DH + или удаленного ввода / вывода и 1 DH-485 PKTXD: 2 DH + / 2 Remote I / O порты и 1 DH-485 . Цены связи (бит / с): • DH-485: 1200, 2400, 4800, 9600, 19200. Ток нагрузки: 0.8 @ 5V DC Заказать
;
