| Механический | |
| Сосуд Материал раковины | Никелированная латунь |
| Разъема Insert Материал | Нейлон или ПБТ / Серый |
| Материал контактов | Латунь с золотом над никелевым покрытием |
| Тип кабеля | Маслостойкий ПВХ, 18 AWG многожильный медный, 300V, UL, одобренный и сертифицированный CSA |
| Электрический | |
| Рейтинг Ассамблея | 9 -, 11 -, 12-контактный: 300V, 6 19-контактный: 63V, 12 |
| Окружающей среды | |
| Тип корпуса Рейтинг | IP67, NEMA 6P, 1200 фунтов на квадратный дюйм (8270 кПа) сноса |
| Рабочая температура [C (F)] | -20 ... +105 ° (-4 ... +221 °) |
|

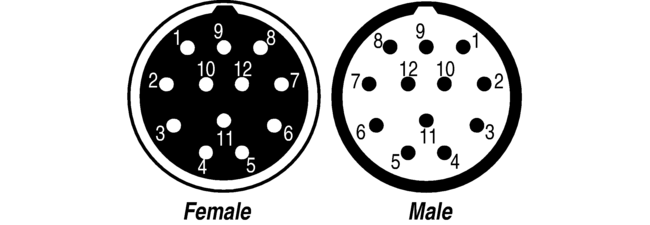

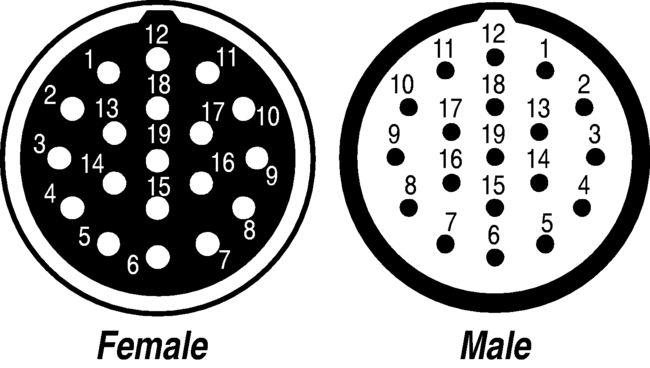

| Цветовой код | Лицо Посмотреть выводов | |||||
| 9 -, 11 - или 12-контактный | 19-контактный | |||||
 |
 |
|||||
| A | 9-контактный | 1 Фиолетовый 2 Красный 3 Серый 4 красный / синий 5 зеленый 6 синий |
7 Серый / Розовый 8 белый / зеленый 9 белый / желтый 10 белый / серый 11 черный 12 зеленый / желтый |
13 Желтый / Голубой 14 Коричневый / Зеленый 15 Белый 16 Желтый 17 Розовый 18 Серый / Коричневый 19 Коричневый |
||
| 1 Коричневый 2 NA 3 Синий 4 Белый |
5 NA 6 Зеленый 7 Желтый 8 Серый |
9 Розовый 10 Красный 11 NA 12 Зеленый / желтый |
||||
| B | 11-контактный (штырьки 9/10 перемычка) | - | ||||
| 1 Белый 2 Зеленый 3 Желтый 4 Серый |
5 Розовый 6 Красный 7 Черный 8 Фиолетовый |
9 N / C 10 Синий 11 Коричневый 12 Зеленый / желтый |
||||
| С | 12-контактный | - | ||||
| 1 Коричневый 2 Голубой 3 Серый 4 Розовый |
5 Красный 6 Желтый 7 Белый 8 Красный / Синий |
9 Черный 10 Фиолетовый 11 Серый / Розовый 12 Зеленый |
||||
| Код | Артикул | Описание | Заказать |
|---|---|---|---|
| 169875 | 888M-F11AE-1 | Сосуды гнездовой; Кол-во выводов: 11-контакт.. Цветовой код: B. Размер провода: 3/18 и 8/22 AWG; Длина 1 фут (12 дюймов) | Заказать |
| 169876 | 888M-F11AE-OF5 | Сосуды гнездовой; Кол-во выводов: 11-контакт.. Цветовой код: B. Размер провода: 3/18 и 8/22 AWG; Длина 0,5 футов (6 дюймов) | Заказать |
| 169877 | 888M-F12AE-1 | Сосуды гнездовой; Кол-во выводов: 12-контакт.. Цветовой код: С. Размер провода: 18 AWG; Длина 1 фут (12 дюймов) | Заказать |
| 169878 | 888M-F12AE-OF5 | Сосуды гнездовой; Кол-во выводов: 12-контакт.. Цветовой код: С. Размер провода: 18 AWG; Длина 0,5 футов (6 дюймов) | Заказать |
| 169873 | 888M-F12X9AE-1 | Сосуды гнездовой; Кол-во выводов: 9-контакт.. Цветовой код: A. Размер провода: 18 AWG; Длина 1 фут (12 дюймов) | Заказать |
| 169874 | 888M-F12X9AE-OF5 | Сосуды гнездовой; Кол-во выводов: 9-контакт.. Цветовой код: A. Размер провода: 18 AWG; Длина 0,5 футов (6 дюймов) | Заказать |
| 169879 | 888M-F19AE-1 | Сосуды гнездовой; Кол-во выводов: 19-контакт.. Цветовой код: A. Размер провода: 3/18 и 16/22 AWG; Длина 1 фут (12 дюймов) | Заказать |
| 169880 | 888M-F19AE-OF5 | Сосуды гнездовой; Кол-во выводов: 19-контакт.. Цветовой код: A. Размер провода: 3/18 и 16/22 AWG; Длина 0,5 футов (6 дюймов) | Заказать |
| 169883 | 888M-M11AE-1 | Сосуды штырьковые; Кол-во выводов: 11-контакт.. Цветовой код: B. Размер провода: 3/18 и 8/22 AWG; Длина 1 фут (12 дюймов) | Заказать |
| 169884 | 888M-M11AE-OF5 | Сосуды штырьковые; Кол-во выводов: 11-контакт.. Цветовой код: B. Размер провода: 3/18 и 8/22 AWG; Длина 0,5 футов (6 дюймов) | Заказать |
| 169885 | 888M-M12AE-1 | Сосуды штырьковые; Кол-во выводов: 12-контакт.. Цветовой код: С. Размер провода: 18 AWG; Длина 1 фут (12 дюймов) | Заказать |
| 169886 | 888M-M12AE-OF5 | Сосуды штырьковые; Кол-во выводов: 12-контакт.. Цветовой код: С. Размер провода: 18 AWG; Длина 0,5 футов (6 дюймов) | Заказать |
| 169881 | 888M-M12X9AE-1 | Сосуды штырьковые; Кол-во выводов: 9-контакт.. Цветовой код: A. Размер провода: 18 AWG; Длина 1 фут (12 дюймов) | Заказать |
| 169882 | 888M-M12X9AE-OF5 | Сосуды штырьковые; Кол-во выводов: 9-контакт.. Цветовой код: A. Размер провода: 18 AWG; Длина 0,5 футов (6 дюймов) | Заказать |
| 169887 | 888M-M19AE-1 | Сосуды штырьковые; Кол-во выводов: 19-контакт.. Цветовой код: A. Размер провода: 3/18 и 16/22 AWG; Длина 1 фут (12 дюймов) | Заказать |
| 169888 | 888M-M19AE-OF5 | Сосуды штырьковые; Кол-во выводов: 19-контакт.. Цветовой код: A. Размер провода: 3/18 и 16/22 AWG; Длина 0,5 футов (6 дюймов) | Заказать |
