Назначение:

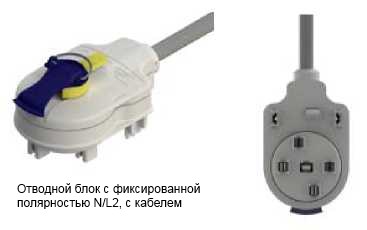

• подключение светильников к трассе шинопровода в точках отвода (устройство для разъемного контактного присоединения светильников к секциям).
Условия монтажа:
• отводной блок и держатели присоединить к светильнику (работы рекомендуется проводить на столе или на полу);
• на секцию шинопровода защелкиванием установить держатели светильника;
• на секции открыть крышку точки отвода; на отводном блоке поднять цветной фиксатор; блок вставить в точку отвода; цветной фиксатор утопить в блоке.
Характеристики:
• цвет фиксатора – синий (различные цвета – для удобства индикации, от какой фазы блок получает питание);
• диаметр кабеля H05Z1Z1F 3x1 мм2 8 мм;
• диаметр кабеля FG07M1 3x1,5 мм2 12,5 мм.
