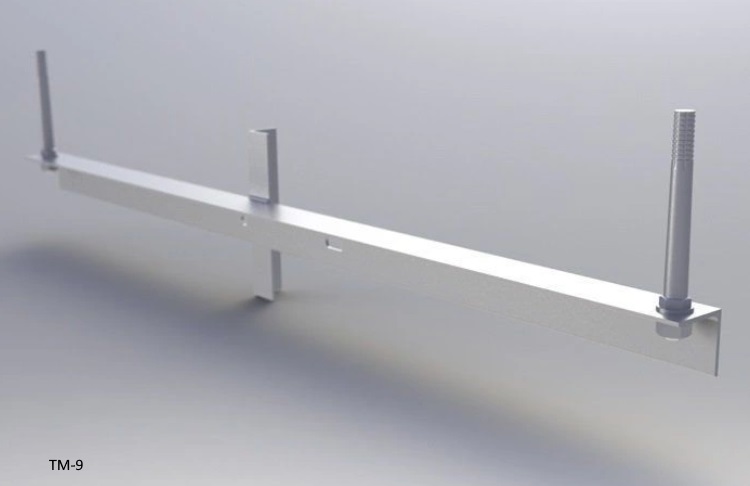

Траверсы ТМ-9 (проект 3.407.1-143.8.9) используются для крепления провода к стойке СВ при установлении промежуточных опор (тип П10-1) ЛЭП 10 кВ.
Изготавливают траверсы из высококачественного материала (углеродистая сталь) и покрывают HEMPADUR ZINC 17360 (содержание цинка более 90%) (для придания антикоррозийных свойств).
На расположенные на траверсе ТМ-9 штыри крепятся изоляторы штыревого типа (ШФ10-Г, а так же ШФ20-В и ШС10-Д).
Крепление это выполняется с помощью колпачков КП-22 или колпачков К-6, К-7, а так же К-9.
Вязки проволочная ВШ-1 или спиральная ПВС применяются для присоединения провода к изолятору.
Хомут Х-42, поставляемый отдельно, используется при креплении траверсы ТМ-9 к стойке типа СВ110.
Габариты изделия: 1460x110x355мм.
|
Наименование детали
|
Количество
|
Масса, кг
|
|
Уголок 70х70х5 ГОСТ8509-86
|
1
|
10.40
|
|
Уголок 50х50х5 ГОСТ8509-86
|
1
|
|
|
Круг 22 ГОСТ2590-71
|
2
|
|
|
Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86
|
2
|
| Код | Артикул | Заказать |
|---|---|---|
| 396703 | ТМ-9 | Заказать |
