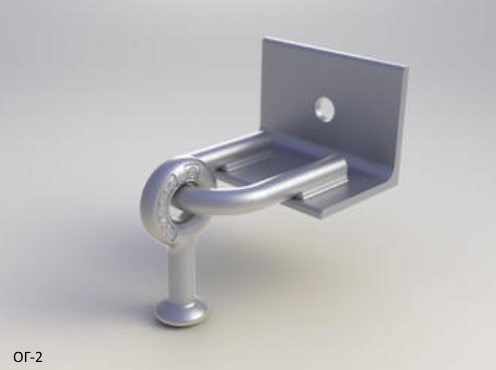

Накладка ОГ-2 - это устройство для крепления натяжных подвесок, расположенных на изоляторах ПФ-70А и ПФ-70Е, к стойкам линий электропередач СВ-105, СВ-110.
Петля, приваренная к накладке, снабжена серьгой СРС-7-16.
Крепление накладки ОГ-2 выполняется попарно при помощи болта типа Б-5, Б-6 на верхнем конце стойки. Болты поставляются отдельно.
Габаритные размеры: 100х166х120 мм
|
Наименование детали
|
Количество
|
Масса, кг
|
|
Уголок 80х80х6 ГОСТ8509-86
|
1
|
1,60
|
|
Круг 10 ГОСТ2590-71
|
1
|
|
|
Серьга СРС-7-17 ГОСТ2725-78
|
1
|
