2К1-О Кронштейн угловой однорожковый на обечайке производства Феррум

Обзор
Расшифровка обозначения

2К1-О - кронштейн угловой для одного консольного светильника на обечайке

Кронштейн угловой однорожковый на обечайке предназначен для размещения одного консольного светильника на трубчатых опорах освещения: силовых ОС и не силовых типа ОТ(159/133).

Конструкция

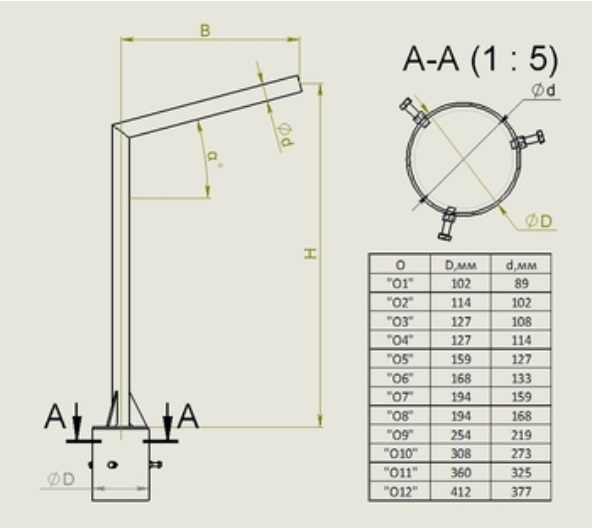

Угловые кронштейны представляют из себя сварную конструкцию, состоящую из 2 труб, сваренных под определенным углом.

При сварном исполнении возможно изготовление кронштейнов с малыми линейными размерами, начиная от 0,2 м.

Для угловых кронштейнов угол наклона в горизонтальной плоскости может быть различным 0°≤α≤90°, «по умолчанию» кронштейны изготавливаются с углом 15°, если иное не указанно в заявке или техническом задание на изготовление.

Обозначение

Для удобства выбора и исключения возможности появления ошибок на всех этапах взаимодействия с заказчиками нами разработан и введен 10-значный стандарт обозначения кронштейнов освещения.

2К1(15°)-1,0-1,0-Ф2-Тр.48,П

2 – угловой кронштейн
К - для консольного светильника
1 – однорожковый
15° - угол наклона рожка кронштейна к горизонту
1,0 - высота кронштейна
1,0 - вылет кронштейна
О2 - установка кронштейна на обечайке, тип 2
Тр.48 - диаметр трубы кронштейна
П - антикоррозийное покрытие методом порошковой покраски

В аббревиатуре однорожковых кронштейнов, угол разворота между рожками (β) не указывается.
Линейные размеры кронштейна: высота (Н) и вылет (В), указываются в метрах.
Кронштейны изготавливаются из водогазопроводных (ВГП) труб ГОСТ 3262-75. Диаметром 48х3,5 либо 57х3,5. «По умолчанию» изготавливаются из трубы 48 мм, если иное не указано в заявке.

Описание : Кронштейн угловой однорожковый на обечайке

Код	Артикул	Высота (м)	Вылет (м)	Установочное место кронштейна	Вес (кг)	Заказать
397608	2К1(15°)-0,2-0,2-О1-Тр.48	0,2м	0,2м	О1	5,2	Заказать
397609	2К1(15°)-0,2-0,2-О2-Тр.48	0,2м	0,2м	О2	5,9	Заказать
397610	2К1(15°)-0,2-0,2-О3-Тр.48	0,2м	0,2м	О3	6,2	Заказать
397611	2К1(15°)-0,2-0,2-О4-Тр.48	0,2м	0,2м	О4	6,2	Заказать
397612	2К1(15°)-0,2-0,5-О1-Тр.48	0,2м	0,5м	О1	5,9	Заказать
397613	2К1(15°)-0,2-0,5-О2-Тр.48	0,2м	0,5м	О2	6,6	Заказать
397614	2К1(15°)-0,2-0,5-О3-Тр.48	0,2м	0,5м	О3	6,9	Заказать
397615	2К1(15°)-0,2-0,5-О4-Тр.48	0,2м	0,5м	О4	6,9	Заказать
397616	2К1(15°)-0,5-0,5-О1-Тр.48	0,5м	0,5м	О1	6,9	Заказать
397617	2К1(15°)-0,5-0,5-О2-Тр.48	0,5м	0,5м	О2	7,6	Заказать
397618	2К1(15°)-0,5-0,5-О3-Тр.48	0,5м	0,5м	О3	7,9	Заказать
397619	2К1(15°)-0,5-0,5-О4-Тр.48	0,5м	0,5м	О4	7,9	Заказать
397620	2К1(15°)-1,0-1,0-О1-Тр.48	1м	1м	О1	9,8	Заказать
397621	2К1(15°)-1,0-1,0-О2-Тр.48	1м	1м	О2	10,5	Заказать
397622	2К1(15°)-1,0-1,0-О3-Тр.48	1м	1м	О3	10,8	Заказать
397623	2К1(15°)-1,0-1,0-О4-Тр.48	1м	1м	О4	10,8	Заказать
397624	2К1(15°)-1,5-1,5-О1-Тр.48	1,5м	1,5м	О1	12,7	Заказать
397625	2К1(15°)-1,5-1,5-О2-Тр.48	1,5м	1,5м	О2	13,4	Заказать
397626	2К1(15°)-1,5-1,5-О3-Тр.48	1,5м	1,5м	О3	13,7	Заказать
397627	2К1(15°)-1,5-1,5-О4-Тр.48	1,5м	1,5м	О4	13,7	Заказать
397628	2К1(15°)-2,0-2,0-О1-Тр.48	2м	2м	О1	16,4	Заказать
397629	2К1(15°)-2,0-2,0-О2-Тр.48	2м	2м	О2	17,1	Заказать
397630	2К1(15°)-2,0-2,0-О3-Тр.48	2м	2м	О3	17,4	Заказать
397631	2К1(15°)-2,0-2,0-О4-Тр.48	2м	2м	О4	17,4	Заказать
397632	2К1(15°)-2,0-2,5-О1-Тр.48	2м	2,5м	О1	16,9	Заказать
397633	2К1(15°)-2,0-2,5-О2-Тр.48	2м	2,5м	О2	17,6	Заказать
397634	2К1(15°)-2,0-2,5-О3-Тр.48	2м	2,5м	О3	17,9	Заказать
397635	2К1(15°)-2,0-2,5-О4-Тр.48	2м	2,5м	О4	17,9	Заказать
397636	2К1(15°)-2,5-2,0-О1-Тр.48	2,5м	2м	О1	17,3	Заказать
397637	2К1(15°)-2,5-2,0-О2-Тр.48	2,5м	2м	О2	18	Заказать
397638	2К1(15°)-2,5-2,0-О3-Тр.48	2,5м	2м	О3	18,3	Заказать
397639	2К1(15°)-2,5-2,0-О4-Тр.48	2,5м	2м	О4	18,3	Заказать
397640	2К1(15°)-2,5-2,5-О1-Тр.48	2,5м	2,5м	О1	18,6	Заказать
397641	2К1(15°)-2,5-2,5-О2-Тр.48	2,5м	2,5м	О2	19,3	Заказать
397642	2К1(15°)-2,5-2,5-О3-Тр.48	2,5м	2,5м	О3	19,6	Заказать
397643	2К1(15°)-2,5-2,5-О4-Тр.48	2,5м	2,5м	О4	19,6	Заказать
