ВН-32 Выключатели нагрузки производства IEK

ВН-32 Выключатели нагрузки
  • ВН-32 Выключатели нагрузки

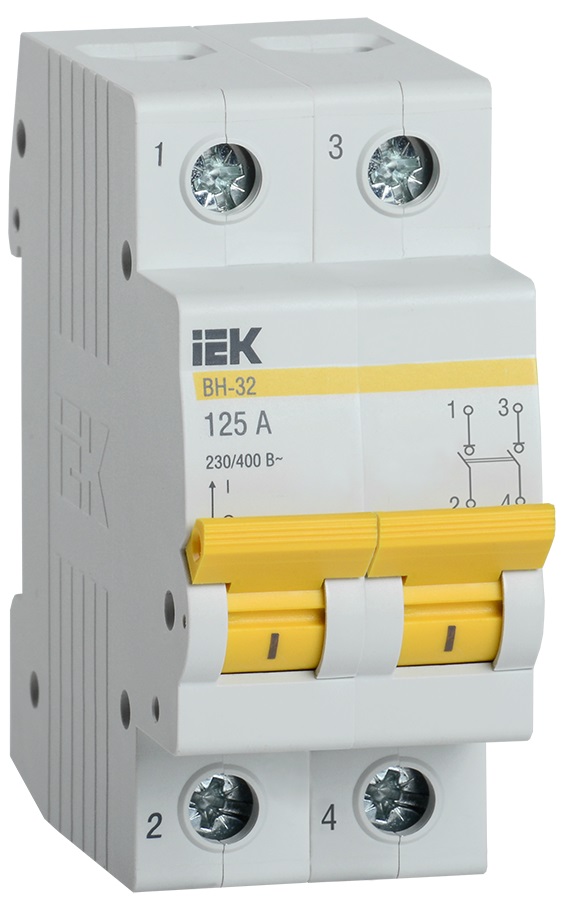

  • ВН-32 2Р Выключатели нагрузки
  • ВН-32 3Р

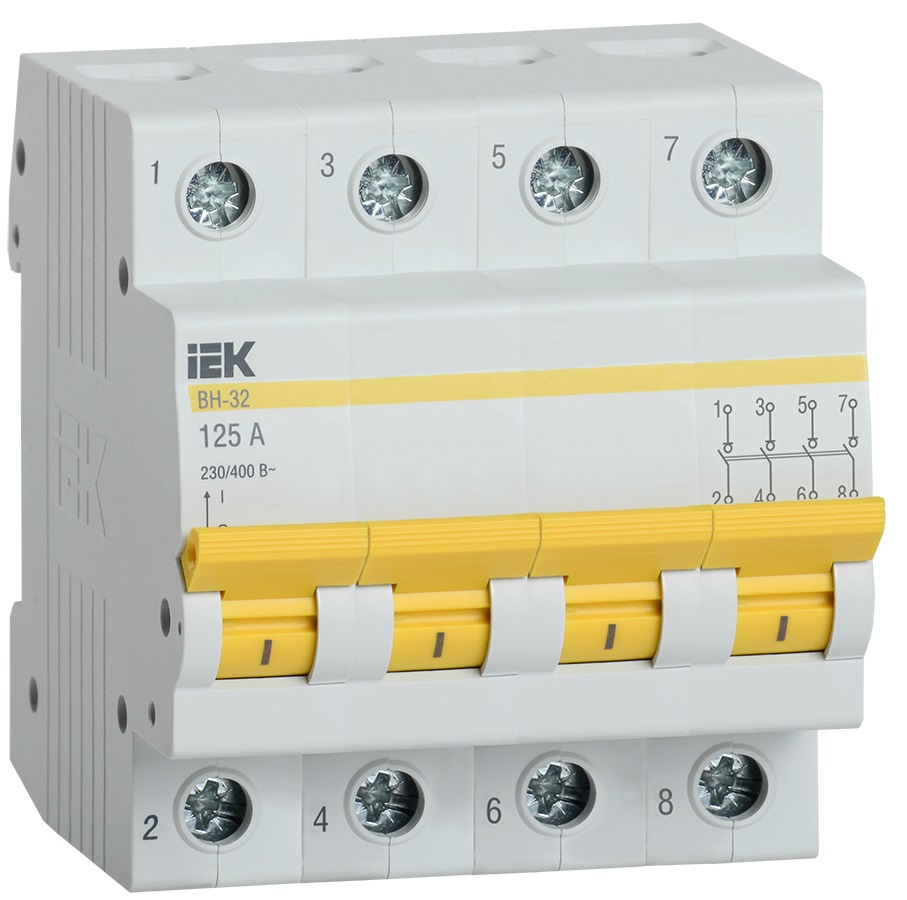

  • ВН-32 4Р
  • Размеры ВН32

Файлы

1-каталог-Модульное оборудование 1-каталог-Модульное оборудование
Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.
Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
Широкий диапазон рабочих температур от -40°С до +50°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Технические характеристики

Соответствуют стандартам
ГОСТ Р 50030.3-99, ТУ 02 АГИЕ.642416.020
Номинальное напряжение частотой 50 Гц, В
230/400
Номинальный рабочий ток Iе, А
20, 25, 32, 40, 63, 100
Номинальный кратковременно допустимый ток при t=1 с
15 Iе
Категория применения
АС 22 В
Число полюсов
1, 2, 3, 4
Условия эксплуатации
УХЛ4
Степень защиты выключателя
IP 20
Электрическая износостойкость, циклов В-О, не менее
10000
Механическая износостойкость, циклов В-О, не менее
20000
Максимальное сечение присоединяемых проводов, мм2
35
Наличие драгоценных металлов (серебро), г/полюс
1,2
Масса 1 полюса, не более, кг
0,13
Диапазон рабочих температур, °С
-40 ÷ +50

Код Артикул Наименование Заказать
387518 MNV10-1-020 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 20А ИЭК Заказать
387519 MNV10-1-025 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 25А ИЭК Заказать
387520 MNV10-1-032 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 32А ИЭК Заказать
387521 MNV10-1-040 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 40А ИЭК Заказать
387522 MNV10-1-063 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 63А ИЭК Заказать
387523 MNV10-1-100 Выключатель нагрузки (мини-рубильник) ВН-32 1Р100А ИЭК Заказать
387524 MNV10-1-125 Выключатель нагрузки (мини-рубильник) ВН-32 1Р 125А IEK Заказать
387525 MNV10-2-020 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 20А ИЭК Заказать
387526 MNV10-2-025 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 25А ИЭК Заказать
387527 MNV10-2-032 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 32А ИЭК Заказать
387528 MNV10-2-040 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 40А ИЭК Заказать
387529 MNV10-2-063 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 63А ИЭК Заказать
387530 MNV10-2-100 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 100А ИЭК Заказать
387531 MNV10-2-125 Выключатель нагрузки (мини-рубильник) ВН-32 2Р 125А IEK Заказать
387532 MNV10-3-020 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 20А ИЭК Заказать
387533 MNV10-3-025 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 25А ИЭК Заказать
387534 MNV10-3-032 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 32А ИЭК Заказать
387535 MNV10-3-040 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 40А ИЭК Заказать
387536 MNV10-3-063 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 63А ИЭК Заказать
387537 MNV10-3-100 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 100А ИЭК Заказать
387538 MNV10-3-125 Выключатель нагрузки (мини-рубильник) ВН-32 3Р 125А IEK Заказать
387539 MNV10-4-020 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 20А ИЭК Заказать
387540 MNV10-4-025 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 25А ИЭК Заказать
387541 MNV10-4-032 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 32А ИЭК Заказать
387542 MNV10-4-040 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 40А ИЭК Заказать
387543 MNV10-4-063 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 63А ИЭК Заказать
387544 MNV10-4-100 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 100А ИЭК Заказать
387545 MNV10-4-125 Выключатель нагрузки (мини-рубильник) ВН-32 4Р 125А IEK Заказать
;
