КМИ Контакторы малогабаритные производства IEK

Контактор КМИ-23211 ИЭК
  • Контактор КМИ-23211 ИЭК

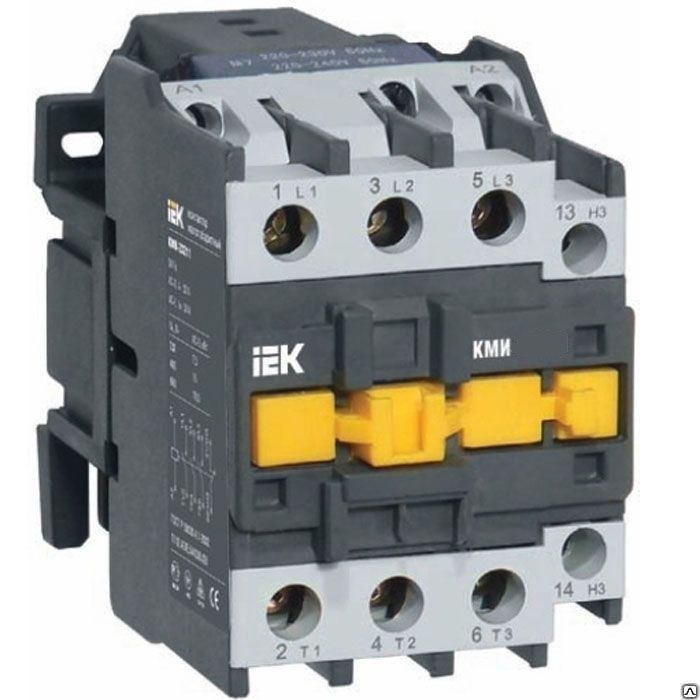

  • КМИ-48012 80А 230В -АС3 1НО 1НЗ IEK

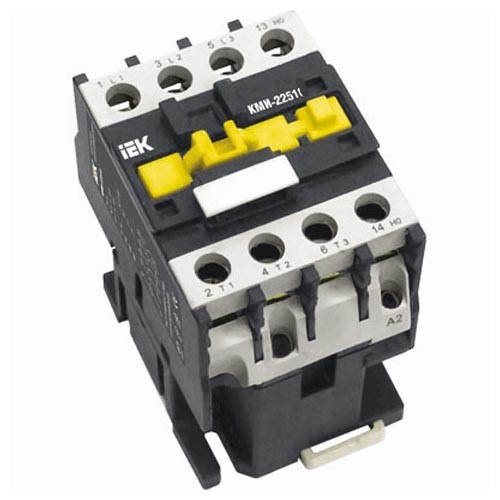

  • КМИ-22511 25А 230В Контактор малогабаритный IEK

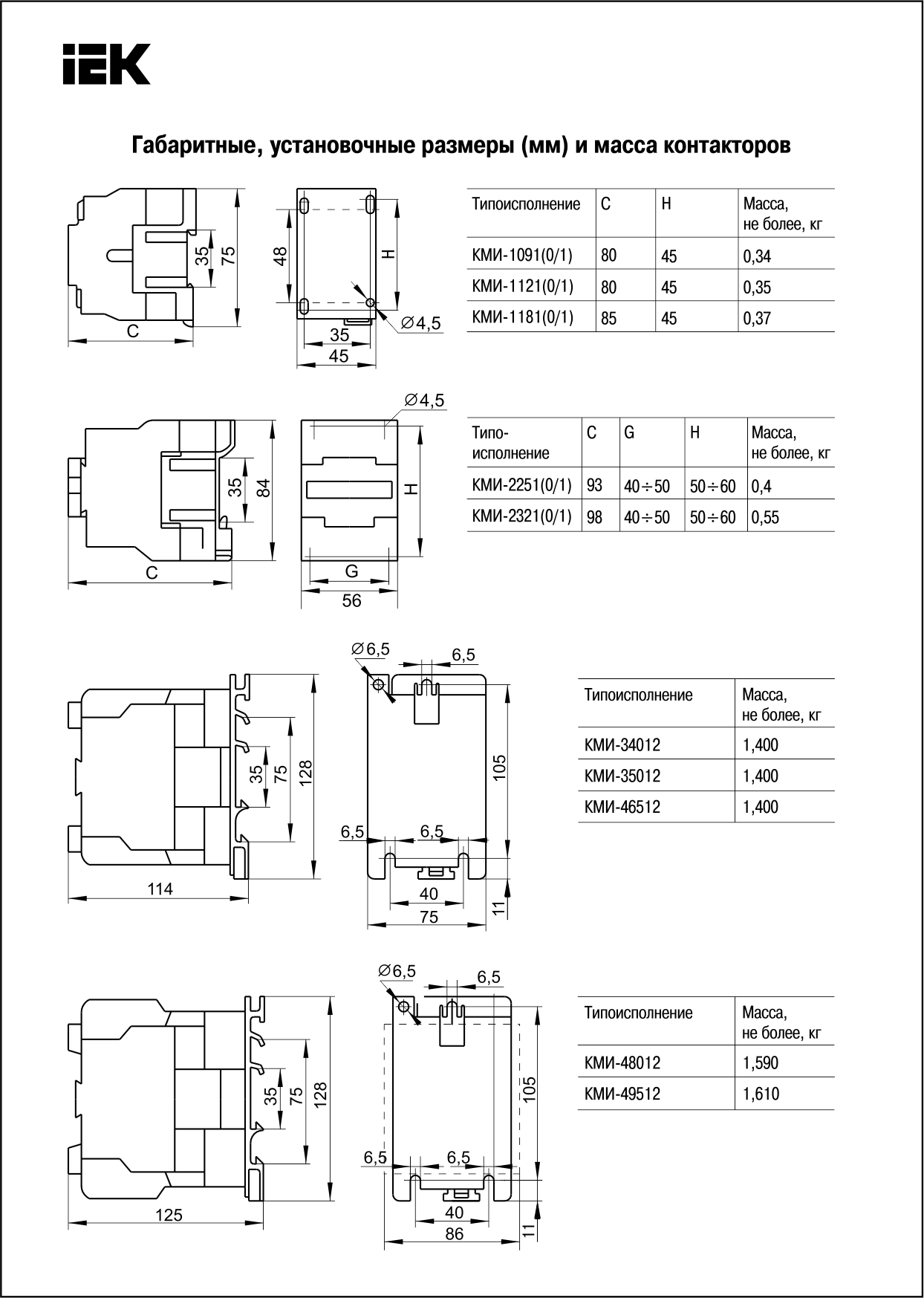

  • Габаритные размеры КМИ

Файлы

Коммутационное оборудование и устройства управления Коммутационное оборудование и устройства управления
Габаритные размеры - Контакторы малогабаритные серии КМИ Габаритные размеры - Контакторы малогабаритные серии КМИ
Контакторы малогабаритные КМИ Контакторы малогабаритные КМИ

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).

Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов М Э К60947-4-1-2000, ГОСТ Р50030.4.1-2002.

Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.

Преимущества
  • Расширенный Ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке.
  • Большой Ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
  • Возможность установки на 35 мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
  • Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки МБ-09-32, МБ-40-95.



Технические характеристики
Параметры
КМИ-10910
КМИ-10911
КМИ-11210
КМИ-11211
КМИ-11810
КМИ-11811
КМИ-22510
КМИ-22511
КМИ-23210
КМИ-23211
КМИ-34012
КМИ-35012
КМИ-46512
КМИ-48012
КМИ-49512
Номинальное рабочее напряжение переменного тока U„, В
230, 400, 660
Номинальное напряжение изоляции U/, В
660
Номинальное импульсное напряжение Uimp, кВ
8
Номинальный рабочий ток Is, категория
применения АС-3 (Ue<400 в), А
9
12
18
25
32
40
50
65
80
95
Условный тепловой ток Ith (t°<40°),
категория применения АС-1, А
25
25
32
40
50
60
80
80
125
125
Номинальная мощность по АС-3, кВт
230 В
2,2
3
4
5,5
7,5
11
15
18,5
22
25
400 В
4
5,5
7,5
11
15
18,5
22
30
37
45
660 В
5,5
7,5
10
15
18,5
30
33
37
45
45
Максимальная кратковременная нагрузка (t< 1 с), А
162
216
324
450
576
720
900
1170
1440
1710
Условный ток короткого замыкания Inc, А
1000
1000
3000
3000
3000
3000
3000
3000
5000
5000
Защита от сверхтоков -предохранитель gG, А
10
20
25
40
50
50
63
80
100
100
Мощность рассеяния при I„, Вт/полюс
АС-3
0,2
0,36
0,8
1,25
2
2,4
3,7
4,2
5,1
7,2
АС-1
1,56
1,56
2,5
3,2
5
5,4
9,6
6,4
12,5
12,5

Технические характеристики цепи управления контакторов малогабаритных серии КМИ

Параметры
КМИ-10910
КМИ-10911
КМИ-11210
КМИ-11211
КМИ-11810
КМИ-11811
КМИ-22510
КМИ-22511
КМИ-23210
КМИ-23211
КМИ-34012
КМИ-35012
КМИ-46512
КМИ-48012
КМИ-49512
Номинальное напряжение катушки управления Uc, В~
24, 36, 110, 230, 400
Диапазоны напряжения управления
срабатыв.
(0,8+1,1) Uc
отпускание
(0,3+0,6) Uc
Мощность потребления катушки при Uc, ВА
срабатыв.
cos j =0,75
60
60
60
90
90
200
200
200
200
200
удержание
cos j =0,3
7
7
7
7,5
7,5
20
20
20
20
20
Время срабатывания, мс
замыкание
12-22
12-22
12-22
15-24
15-24
20-26
20-26
20-26
20-35
20-35
размыкание
4-19
4-19
4-19
5-19
5-19
8-12
8-12
8-12
6-20
6-20
Коммутационная износо-устойчивость,млн. циклов
АС-3
1,7
1,7
1,4
1,4
1,6
1,5
1,4
1,4
1,2
0,9
АС-1
0,55
0,7
1,0
1,3
1,3
1,3
1,3
1,4
0,7
1,2
Механическая износоустойчивость, млн. циклов
2
2
2
2
2
2
1,5
1,5
1,5
1,5
Мощность рассеяния, Вт
3
3
3
3,5
3,5
10
10
10
10
10

Технические характеристики встроенных дополнительных контактов

Номинальное напряжение Un, В
до 660
Номинальное напряжение изоляции Ui, В
660
Ток термической стойкости (t°<40°) Ith, А
10
Минимальная включающая способность
Umin, В
24
Imin, мА
10
Защита от сверхтоков - предохранитель gG, А
10
Макс. кратковременная нагрузка (t<1 с), А
100
Сопротивление изоляции, не менее, мОм
10

Код Артикул Наименование Заказать
390744 KKM11-009-024-10 Контактор КМИ-10910 9А 24В/АС3 1НО ИЭК Заказать
390745 KKM11-009-036-10 Контактор КМИ-10910 9А 36В/АС3 1НО ИЭК Заказать
390746 KKM11-009-110-01 Контактор КМИ-10911 9А 110В/АС3 1НЗ ИЭК Заказать
390747 KKM11-009-110-10 Контактор КМИ-10910 9А 110В/АС3 1НО ИЭК Заказать
390748 KKM11-009-230-01 Контактор КМИ-10911 9А 230В/АС3 1НЗ ИЭК Заказать
390749 KKM11-009-230-10 Контактор КМИ-10910 9А 230В/АС3 1НО ИЭК Заказать
390750 KKM11-009-400-01 Контактор КМИ-10911 9А 400В/АС3 1НЗ ИЭК Заказать
390751 KKM11-009-400-10 Контактор КМИ-10910 9А 400В/АС3 1НО ИЭК Заказать
390752 KKM11-012-024-10 Контактор КМИ-11210 12А 24В/АС3 1НО ИЭК Заказать
390753 KKM11-012-036-10 Контактор КМИ-11210 12А 36В/АС3 1НО ИЭК Заказать
390754 KKM11-012-110-01 Контактор КМИ-11211 12А 110В/АС3 1НЗ ИЭК Заказать
390755 KKM11-012-110-10 Контактор КМИ-11210 12А 110В/АС3 1НО ИЭК Заказать
390756 KKM11-012-230-01 Контактор КМИ-11211 12А 230В/АС3 1HЗ ИЭК Заказать
390757 KKM11-012-230-10 Контактор КМИ-11210 12А 230В/АС3 1НО ИЭК Заказать
390758 KKM11-012-400-01 Контактор КМИ-11211 12А 400В/АС3 1НЗ ИЭК Заказать
390759 KKM11-012-400-10 Контактор КМИ-11210 12А 400В/АС3 1НО ИЭК Заказать
390760 KKM11-018-024-10 Контактор КМИ-11810 18А 24В/АС3 1НО ИЭК Заказать
390761 KKM11-018-036-10 Контактор КМИ-11810 18А 36В/АС3 1НО ИЭК Заказать
390762 KKM11-018-110-01 Контактор КМИ-11811 18А 110В/АС3 1НЗ ИЭК Заказать
390763 KKM11-018-110-10 Контактор КМИ-11810 18А 110В/АС3 1НО ИЭК Заказать
390764 KKM11-018-230-01 Контактор КМИ-11811 18А 230В/АС3 1НЗ ИЭК Заказать
390765 KKM11-018-230-10 Контактор КМИ-11810 18А 230В/АС3 1НО ИЭК Заказать
390766 KKM11-018-400-01 Контактор КМИ-11811 18А 400В/АС3 1НЗ ИЭК Заказать
390767 KKM11-018-400-10 Контактор КМИ-11810 18А 400В/АС3 1НО ИЭК Заказать
390768 KKM21-024-110-01 Контактор КМИ-23211 32А 24В/АС3 1НЗ ИЭК Заказать
390769 KKM21-025-024-10 Контактор КМИ-22510 25А 24В/АС3 1НО ИЭК Заказать
390770 KKM21-025-036-10 Контактор КМИ-22510 25А 36В/АС3 1НО ИЭК Заказать
390771 KKM21-025-110-01 Контактор КМИ-22511 25А 110В/АС3 1НЗ ИЭК Заказать
390772 KKM21-025-110-10 Контактор КМИ-22510 25А 110В/АС3 1НО ИЭК Заказать
390773 KKM21-025-230-01 Контактор КМИ-22511 25А 230В/АС3 1НЗ ИЭК Заказать
390774 KKM21-025-230-10 Контактор КМИ-22510 25А 230В/АС3 1НО ИЭК Заказать
390775 KKM21-025-400-01 Контактор КМИ-22511 25А 400В/АС3 1НЗ ИЭК Заказать
390776 KKM21-025-400-10 Контактор КМИ-22510 25А 400В/АС3 1НО ИЭК Заказать
390777 KKM21-032-036-10 Контактор КМИ-23210 32А 36В/АС3 1НО ИЭК Заказать
390778 KKM21-032-110-01 Контактор КМИ-23211 32А 110В/АС3 1НЗ ИЭК Заказать
390779 KKM21-032-110-10 Контактор КМИ-23210 32А 110В/АС3 1НО ИЭК Заказать
390780 KKM21-032-230-01 Контактор КМИ-23211 32А 230В/АС3 1НЗ ИЭК Заказать
390781 KKM21-032-230-10 Контактор КМИ-23210 32А 230В/АС3 1НО ИЭК Заказать
390782 KKM21-032-400-01 Контактор КМИ-23211 32А 400В/АС3 1НЗ ИЭК Заказать
390783 KKM21-032-400-10 Контактор КМИ-23210 32А 400В/АС3 1НО ИЭК Заказать
390784 KKM31-040-036-11 Контактор КМИ-34012 40А 36В/АС3 1НО;1НЗ (УКР) ИЭК Заказать
390785 KKM31-040-110-11 Контактор КМИ-34012 40А 110В/АС3 1НО;1НЗ ИЭК Заказать
390786 KKM31-040-230-11 Контактор КМИ-34012 40А 230В/АС3 1НО;1НЗ ИЭК Заказать
390787 KKM31-040-400-11 Контактор КМИ-34012 40А 400В/АС3 1НО;1НЗ ИЭК Заказать
390788 KKM31-050-110-11 Контактор КМИ-35012 50А 110В/АС3 1НО;1НЗ ИЭК Заказать
390789 KKM31-050-230-11 Контактор КМИ-35012 50А 230В/АС3 1НО;1НЗ ИЭК Заказать
390790 KKM31-050-400-11 Контактор КМИ-35012 50А 400В/АС3 1НО;1НЗ ИЭК Заказать
390791 KKM41-065-110-11 Контактор КМИ-46512 65А 110В/АС3 1НО;1НЗ ИЭК Заказать
390792 KKM41-065-230-11 Контактор КМИ-46512 65А 230В/АС3 1НО;1НЗ ИЭК Заказать
390793 KKM41-065-400-11 Контактор КМИ-46512 65А 400В/АС3 1НО;1НЗ ИЭК Заказать
390794 KKM41-080-110-11 Контактор КМИ-48012 80А 110В/АС3 1НО;1НЗ ИЭК Заказать
390795 KKM41-080-230-11 Контактор КМИ-48012 80А 230В/АС3 1НО;1НЗ ИЭК Заказать
390796 KKM41-080-400-11 Контактор КМИ-48012 80А 400В/АС3 1НО;1НЗ ИЭК Заказать
390797 KKM41-095-110-11 Контактор КМИ-49512 95А 110В/АС3 1НО;1НЗ ИЭК Заказать
390798 KKM41-095-230-11 Контактор КМИ-49512 95А 230В/АС3 1НО;1НЗ ИЭК Заказать
390799 KKM41-095-400-11 Контактор КМИ-49512 95А 400В/АС3 1НО;1НЗ ИЭК Заказать
;
