Кнопки управления производства IEK

Кнопки управления предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.

Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Основные электрические и механические характеристики кнопок управления и переключателей

Сертификат соответствия № РОСС СN.АЯ46.В46701

Параметры Вид тока
переменный постоянный
Номинальное рабочее напряжение, В 660 400 230 120 48 400 230 120 48 24
Номинальный рабочий ток контактов, А Категория применения АС-12 Категория применения DC-12
2,5 4,5 7,5 10 10 0,6 1,3 2,5 5 10
Категория применения АС-15 Категория применения DC-13
1,5 2,5 4,5 6 6 0,1 0,3 0,6 1,3 2,5
Электрическая износостойкость, циклов В-0х103 ABLF, ABLFP, AEA — 300; ABLFS, PPBB-30N, APBB-22N — 100; AL-CLR, AKS — 10
Механическая износостойкость, циклов В-0х103 600 - для всех устройств; 100 - кнопки с ключом и кнопки с фиксацией
Степень защиты механизма кнопок и переключателей по ГОСТ 14254-96 IP 40 IP 40
Допустимая частота коммутаций (циклов В-О/ч) 300 1200 3600 300 1200 3600
% нагрузки контактов по току от рабочего значения 40 25 15 40 25 15
Диапазон рабочих температур, °С от —10 до +40 от —10 до +40
Влажность окружающей среды 45-90% без выпадения конденсата
Код Артикул Наименование Заказать

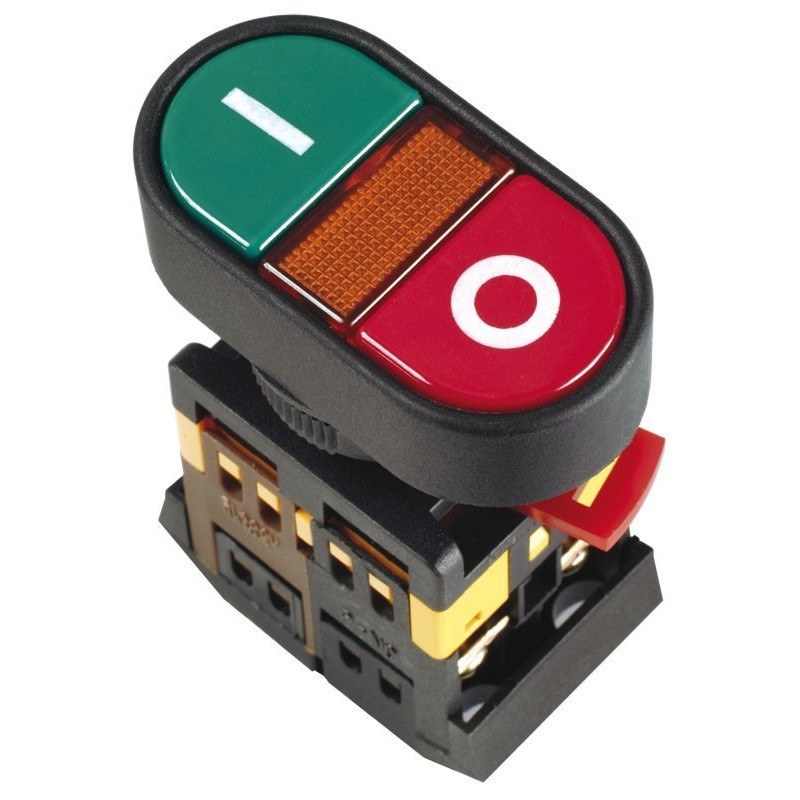

389323 BBD10-APBB-K51 Кнопка APВВ-22N "I-O" d22мм неон/240В 1з+1р ИЭК Заказать
389324 BBD11-APBB-K51 Кнопка APВВ-22N "Пуск-Стоп" d22мм неон/240В 1з+1р ИЭК Заказать
389325 BBD20-PPBB-K51 Кнопка РPВВ-30N "I-O" d30мм неон/240В 1з+1р ИЭК Заказать
389326 BBD21-PPBB-K51 Кнопка РPВВ-30N "Пуск-Стоп" d30мм неон/240В 1з+1р ИЭК Заказать
389327 BBD40-BW-K51 Кнопка управления LAY5-BW8465 "I-O" сдвоенная с подсветкой ИЭК Заказать
389328 BBG10-AE-K04 Кнопка AE-22 "Грибок" с фикс.красн.d22мм 240В 1з+1р ИЭК Заказать
389329 BBG20-AELA-K04 Кнопка AELA-22 "Грибок" красный d22мм неон/240В 1з+1р ИЭК Заказать

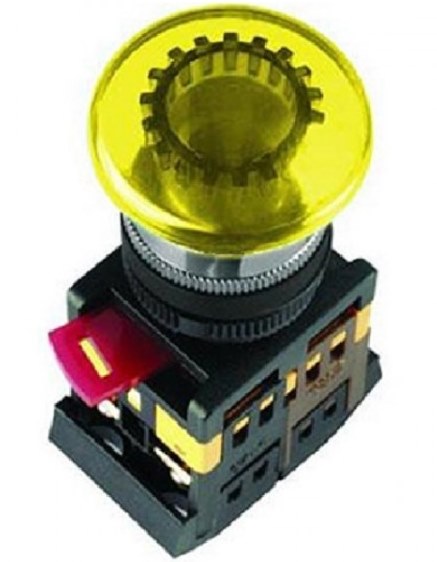

389330 BBG20-AELA-K05 Кнопка AELA-22 "Грибок" желтый d22мм неон/240В 1з+1р ИЭК Заказать
389331 BBG20-AELA-K06 Кнопка AELA-22 "Грибок" зеленый d22мм неон/240В 1з+1р ИЭК Заказать
389332 BBG20-AELA-K07 Кнопка AELA-22 "Грибок" синий d22мм неон/240В 1з+1р ИЭК Заказать
389333 BBG30-AEA-K04 Кнопка AEА-22 "Грибок" красный d22мм 1з+1р ИЭК Заказать
389334 BBG30-AEA-K05 Кнопка AEА-22 "Грибок" желтый d22мм 1з+1р ИЭК Заказать
389335 BBG30-AEA-K06 Кнопка AEА-22 "Грибок" зеленый d22мм 1з+1р ИЭК Заказать
389336 BBG30-AEA-K07 Кнопка AEА-22 "Грибок" синий d22мм 1з+1р ИЭК Заказать
389337 BBG40-ANE-K04 Кнопка ANE-22 "Грибок"с фикс.крас.d22мм неон/240В 1з+1р ИЭК Заказать
389338 BBG50-LAY5-K04 Кнопка LAY5-BS142 "Грибок"с ключом крас. d22мм 240В 1р ИЭК Заказать
389339 BBG60-AEAL-K04 Кнопка AEAL-22 "Грибок"с фиксацией красный d22мм 240В 1з+1р ИЭК Заказать
389340 BBG70-BC-K02 Кнопка управления LAY5-BC21 "Грибок" черн.1з ИЭК Заказать
389341 BBG70-BC-K04 Кнопка управления LAY5-BC41"Грибок" красная 1з ИЭК Заказать
389342 BBG70-BC-K05 Кнопка управления LAY5-BC51"Грибок" без подсветки желтая 1з ИЭК Заказать
389343 BBG70-BC-K06 Кнопка управления LAY5-BC31"Грибок" зеленая 1з ИЭК Заказать
389344 BBG71-BC-K04 Кнопка управления LAY5-BC42"Грибок"красная 1р ИЭК Заказать
389345 BBG80-BT-K04 Кнопка управления LAY5-BT42 "Грибок" аварийная с фиксацией ИЭК Заказать

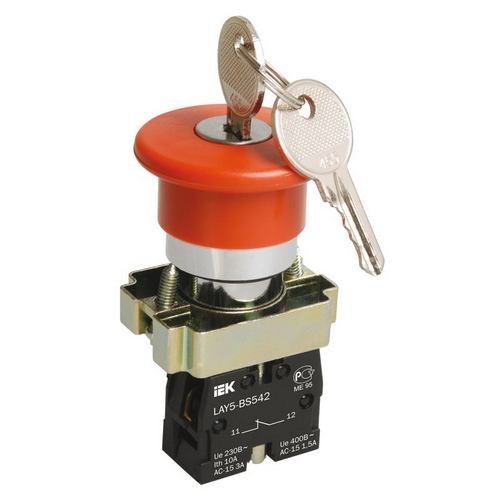

389346 BBG90-BS-K04 Кнопка управления LAY5-BS542 "Грибок" аварийная с фиксацией поворотная ИЭК Заказать
389347 BBT10-ABLF-K01 Кнопка ABLF-22 белый d22мм неон/240В 1з+1р ИЭК Заказать
389348 BBT10-ABLF-K04 Кнопка ABLF-22 красный d22мм неон/240В 1з+1р ИЭК Заказать
389349 BBT10-ABLF-K05 Кнопка ABLF-22 желтый d22мм неон/240В 1з+1р ИЭК Заказать
389350 BBT10-ABLF-K06 Кнопка ABLF-22 зеленый d22мм неон/240В 1з+1р ИЭК Заказать
389351 BBT10-ABLF-K07 Кнопка ABLF-22 синий d22мм неон/240В1з+1р ИЭК Заказать
389352 BBT10-ABLF-K08 Кнопка ABLF-22 прозрачный d22мм неон/240В 1з+1р ИЭК Заказать
389353 BBT20-ABLFP-K01 Кнопка ABLFP-22 белый d22мм неон/240В 1з+1р ИЭК Заказать
389354 BBT20-ABLFP-K04 Кнопка ABLFP-22 красный d22мм неон/240В 1з+1р ИЭК Заказать
389355 BBT20-ABLFP-K05 Кнопка ABLFP-22 желтый d22мм неон/240В 1з+1р ИЭК Заказать
389356 BBT20-ABLFP-K06 Кнопка ABLFP-22 зеленый d22мм неон/240В 1з+1р ИЭК Заказать

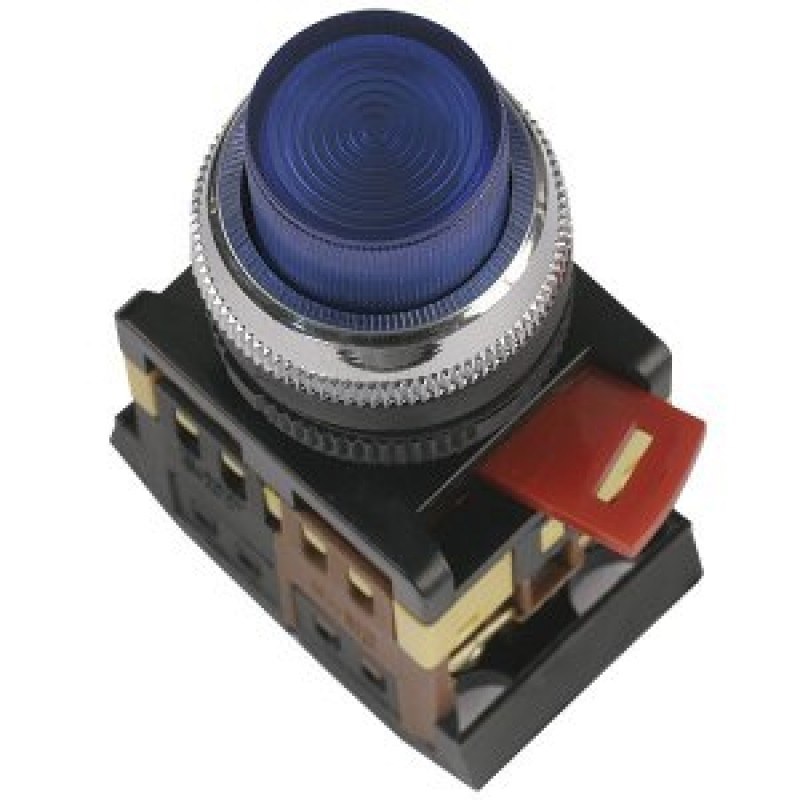

389357 BBT20-ABLFP-K07 Кнопка ABLFP-22 синий d22мм неон/240В 1з+1р ИЭК Заказать
389358 BBT20-ABLFP-K08 Кнопка ABLFP-22 прозрачный d22мм неон/240В 1з+1р ИЭК Заказать
389359 BBT30-ABLFS-K01 Кнопка ABLFS-22 белый d22мм неон/240В 1з+1р ИЭК Заказать
389360 BBT30-ABLFS-K04 Кнопка ABLFS-22 красный d22мм неон/240В 1з+1р ИЭК Заказать
389361 BBT30-ABLFS-K05 Кнопка ABLFS-22 желтый d22мм неон/240В 1з+1р ИЭК Заказать
389362 BBT30-ABLFS-K06 Кнопка ABLFS-22 зеленый d22мм неон/240В 1з+1р ИЭК Заказать
389363 BBT30-ABLFS-K07 Кнопка ABLFS-22 синий d22мм неон/240В 1з+1р ИЭК Заказать
389364 BBT30-ABLFS-K08 Кнопка ABLFS-22 прозрачный d22мм неон/240В 1з+1р ИЭК Заказать

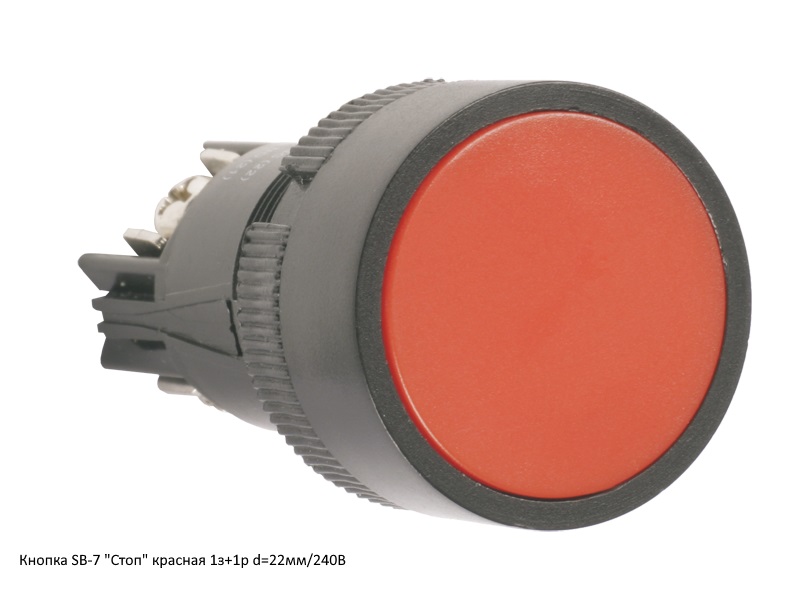

389381 BBT40-SB7-K04 Кнопка SВ-7 "Стоп" красная 1з+1р d22мм/240В ИЭК Заказать

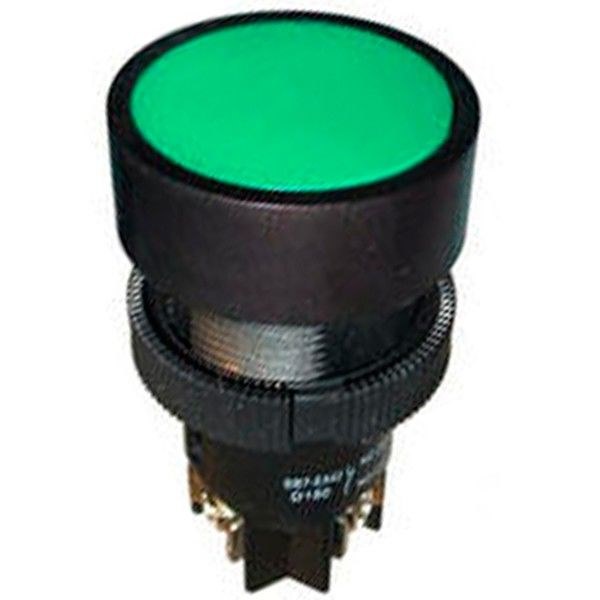

389365 BBT40-SB7-K06 Кнопка SВ-7 "Пуск" зеленая 1з+1р d22мм/240В ИЭК Заказать
389366 BBT50-BW-K04 Кнопка управления LAY5-BW3461 с подсветкой красный 1з ИЭК Заказать
389367 BBT50-BW-K05 Кнопка управления LAY5-BW3561 с подсветкой желтый 1з ИЭК Заказать
389368 BBT50-BW-K06 Кнопка управления LAY5-BW3361 с подсветкой зеленый 1з ИЭК Заказать
389369 BBT60-BA-K02 Кнопка управления LAY5-BA21 без подсветки черная 1з ИЭК Заказать
389370 BBT60-BA-K04 Кнопка управления LAY5-BA41 без подсветки красная 1з ИЭК Заказать
389371 BBT60-BA-K05 Кнопка управления LAY5-BA51 без подсветки желтая 1з ИЭК Заказать
389372 BBT60-BA-K06 Кнопка управления LAY5-BA31 без подсветки зеленая 1з ИЭК Заказать
389373 BBT60-BA-K07 Кнопка управления LAY5-BA61 без подсветки синяя 1з ИЭК Заказать
389374 BBT61-BA-K04 Кнопка управления LAY5-BA42 без подсветки красная 1р ИЭК Заказать
389375 BBT70-BL-K02 Кнопка управления LAY5-BL21 без подсветки черная 1з ИЭК Заказать
389376 BBT70-BL-K05 Кнопка управления LAY5-BL41 без подсветки красная 1з ИЭК Заказать
389377 BBT70-BL-K06 Кнопка управления LAY5-BL31 без подсветки зеленая 1з ИЭК Заказать
389378 BBT70-BL-K07 Кнопка управления LAY5-BL61 без подсветки синяя 1з ИЭК Заказать
389379 BBT71-BL-K04 Кнопка управления LAY5-BL42 без подсветки красная 1р ИЭК Заказать
389380 BBT71-BL-K05 Кнопка управления LAY5-BL51 без подсветки желтая 1з ИЭК Заказать
;
