Наконечники-гильзы Е медные луженые производства IEK

Наконечники-гильзы Е медные луженые предназначены для оконцевания проводов и подключения их к контактным зажимам различного электрооборудования (клеммным блокам, автоматическим выключателям, зажимам наборным, розеткам и т.п.). Данный вид наконечников предназначен для оконцевания многопроволочных гибких проводов. Зачищенный конец многопроволочного провода заводится внутрь полой концевой трубки и затем опрес-совывается вместе с трубкой при помощи специального инструмента, образуя единую конструкцию, надежно фиксирующую пучок многопроволочной жилы.

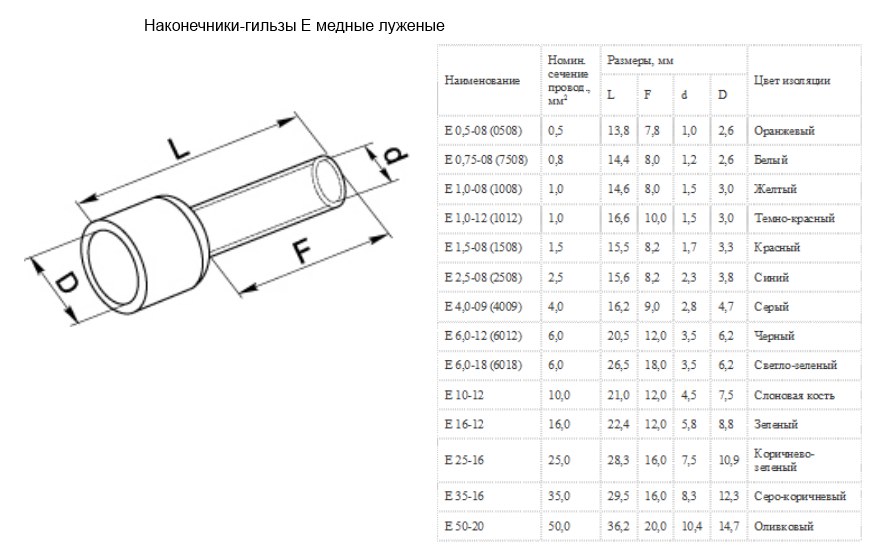

Наименование	Номин. сечение провод., мм2	Размеры, мм				Цвет изоляции
		L	F	d	D
Е 0,5-08 (0508)	0,5	13,8	7,8	1,0	2,6	Оранжевый
Е 0,75-08 (7508)	0,8	14,4	8,0	1,2	2,6	Белый
Е 1,0-08 (1008)	1,0	14,6	8,0	1,5	3,0	Желтый
Е 1,0-12 (1012)	1,0	16,6	10,0	1,5	3,0	Темно-красный
Е 1,5-08 (1508)	1,5	15,5	8,2	1,7	3,3	Красный
Е 2,5-08 (2508)	2,5	15,6	8,2	2,3	3,8	Синий
Е 4,0-09 (4009)	4,0	16,2	9,0	2,8	4,7	Серый
Е 6,0-12 (6012)	6,0	20,5	12,0	3,5	6,2	Черный
Е 6,0-18 (6018)	6,0	26,5	18,0	3,5	6,2	Светло-зеленый
Е 10-12	10,0	21,0	12,0	4,5	7,5	Слоновая кость
Е 16-12	16,0	22,4	12,0	5,8	8,8	Зеленый
Е 25-16	25,0	28,3	16,0	7,5	10,9	Коричнево-зеленый
Е 35-16	35,0	29,5	16,0	8,3	12,3	Серо-коричневый
Е 50-20	50,0	36,2	20,0	10,4	14,7	Оливковый
