ВА47-100 хар-ка D производства IEK

ВА47-100 хар-ка D

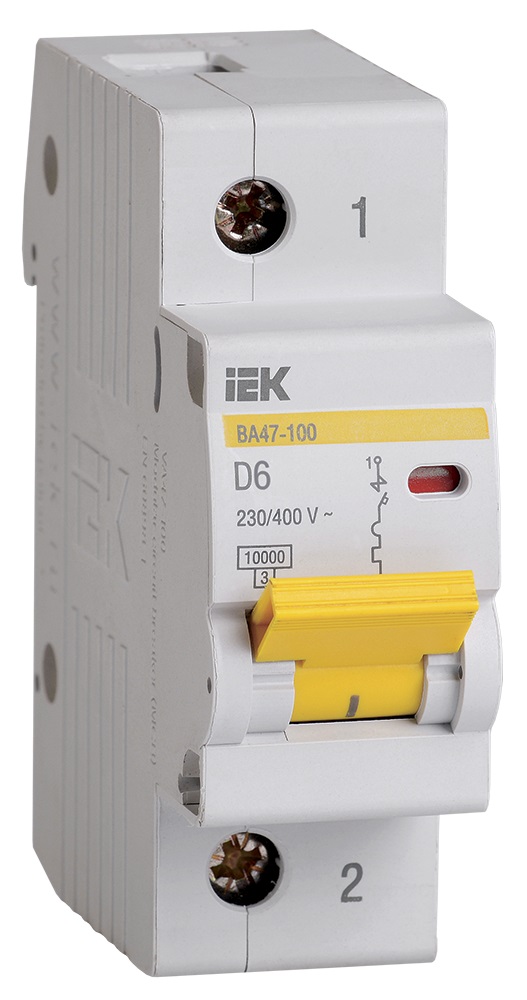

  • ВА47-100 хар-ка D

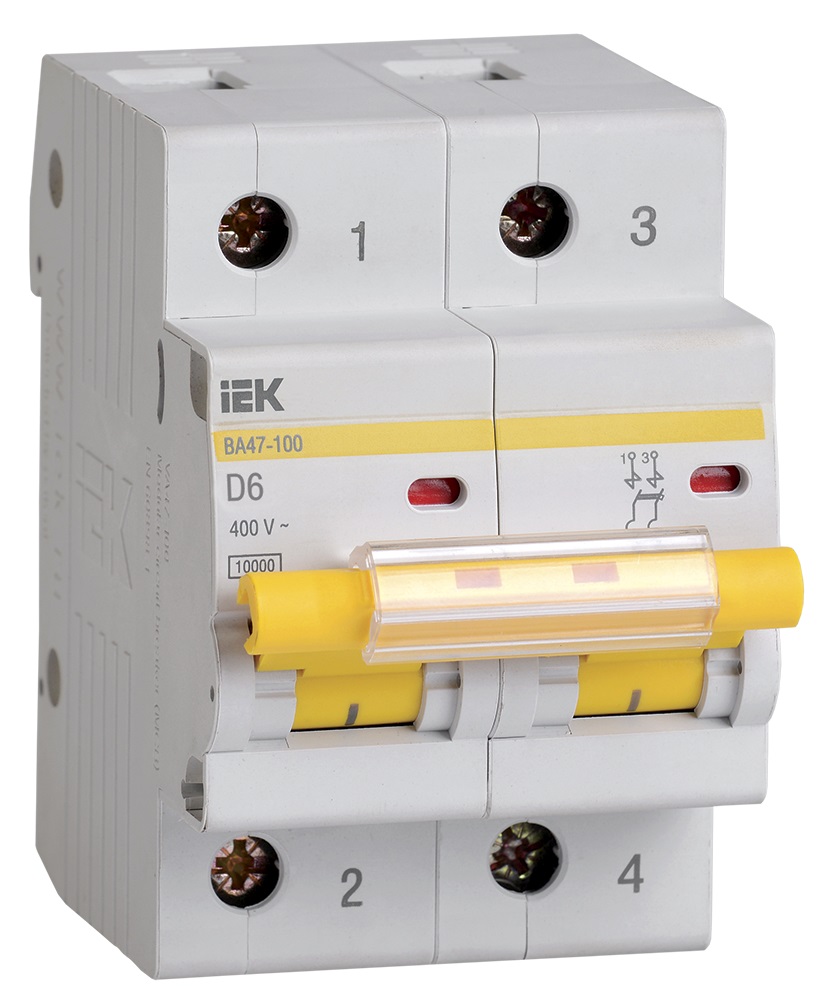

  • ВА47-100 2П хар-ка D
  • ВА47-100 3П хар-ка D
  • ВА47-100 4П хар-ка D

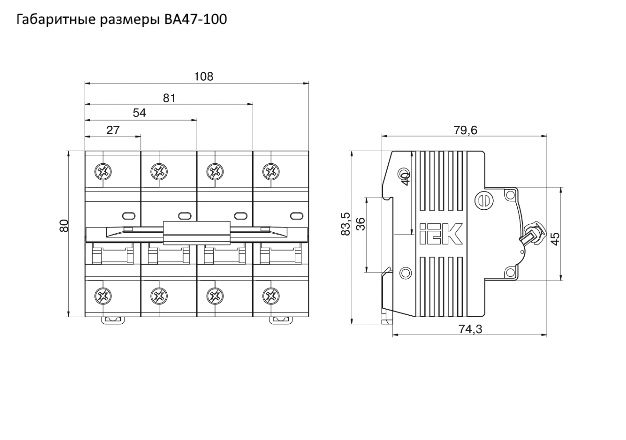

  • Размеры ВА47-100
Автоматические выключатели ВА47-100 хар-ка D
Описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
80 типоисполнений на 10 номинальных токов от 10 до 100 А.
Преимущества
• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РМ47;
– расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур  от –40 °С до +50 °С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10 кА позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Технические характеристики
Соответствуют стандартам
ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003
Номинальное напряжение частотой 50 Гц, В
230/400
Номинальный ток In, А
10; 16; 25; 32; 35; 40; 50; 63; 80; 100
Номинальная отключающая способность, А
10 000
Напряжение постоянного тока, В/полюс
60
Характеристики срабатывания электромагнитного расцепителя
С, D
Число полюсов
1, 2, 3, 4
Условия эксплуатации
УХЛ4
Степень защиты выключателя
IP20
Электрическая износостойкость, циклов В-О, не менее
6000
Механическая износостойкость, циклов В-О, не менее
20 000
Максимальное сечение присоединяемых проводов, мм2
35
Наличие драгоценных металлов (серебро), г/полюс
0,9 - 1,2
Возможность присоединения к контактным зажимам соединительных шин
PIN (штырь)
Масса одного полюса, кг
0,15
Диапазон рабочих температур, °С
-40 - +50
Гарантийный срок эксплуатации, лет, со дня продажи потребителю
5
Код Артикул Наименование Заказать
386600 MVA40-1-006-A626:B668 ВА47-100 1P 6А 10кА х-ка D IEK Заказать
386601 MVA40-1-010-D ВА47-100 1Р 10А 10кА х-каD ИЭК Заказать
386602 MVA40-1-016-D ВА47-100 1Р 16А 10кА х-каD ИЭК Заказать
386603 MVA40-1-020-D ВА47-100 1Р 20А 10кА х-каD ИЭК Заказать
386604 MVA40-1-025-D ВА47-100 1Р 25А 10кА х-каD ИЭК Заказать
386605 MVA40-1-032-D ВА47-100 1Р 32А 10кА х-ка D ИЭК Заказать
386606 MVA40-1-040-D ВА47-100 1Р 40А 10кА х-ка D ИЭК Заказать
386607 MVA40-1-050-D ВА47-100 1Р 50А 10кА х-ка D ИЭК Заказать
386608 MVA40-1-063-D ВА47-100 1Р 63А 10кА х-ка D ИЭК Заказать
386609 MVA40-1-080-D ВА47-100 1Р 80А 10кА х-ка D ИЭК Заказать
386610 MVA40-1-100-D ВА47-100 1Р100А 10кА х-ка D ИЭК Заказать
386611 MVA40-2-006-D ВА47-100 2P 6А 10кА х-ка D IEK Заказать
386612 MVA40-2-010-D ВА47-100 2Р 10А 10кА х-ка D ИЭК Заказать
386613 MVA40-2-016-D ВА47-100 2Р 16А 10кА х-ка D ИЭК Заказать
386614 MVA40-2-020-D ВА47-100 2Р 20А 10кА х-ка D IEK Заказать
386615 MVA40-2-032-D ВА47-100 2Р 32А 10кА х-ка D ИЭК Заказать
386616 MVA40-2-040-D ВА47-100 2Р 40А 10кА х-ка D ИЭК Заказать
386617 MVA40-2-050-D ВА47-100 2Р 50А 10кА х-ка D ИЭК Заказать
386618 MVA40-2-063-D ВА47-100 2Р 63А 10кА х-ка D ИЭК Заказать
386619 MVA40-2-080-D ВА47-100 2Р 80А 10кА х-ка D ИЭК Заказать
386620 MVA40-2-100-D ВА47-100 2Р100А 10кА х-ка D ИЭК Заказать
386621 MVA40-3-006-D ВА47-100 3P 6А 10кА х-ка D IEK Заказать
386622 MVA40-3-010-D ВА47-100 3Р 10А 10кА х-ка D ИЭК Заказать
386623 MVA40-3-016-D ВА47-100 3Р 16А 10кА х-ка D ИЭК Заказать
386624 MVA40-3-020-D ВА47-100 3Р 20А 10кА х-ка D IEK Заказать
386625 MVA40-3-025-D ВА47-100 3Р 25А 10кА х-ка D ИЭК Заказать
386626 MVA40-3-032-D ВА47-100 3Р 32А 10кА х-ка D ИЭК Заказать
386627 MVA40-3-035-D ВА47-100 3Р 35А 10кА х-ка D ИЭК Заказать
386628 MVA40-3-040-D ВА47-100 3Р 40А 10кА х-ка D ИЭК Заказать
386629 MVA40-3-050-D ВА47-100 3Р 50А 10кА х-ка D ИЭК Заказать
386630 MVA40-3-063-D ВА47-100 3Р 63А 10кА х-ка D ИЭК Заказать
386631 MVA40-3-080-D ВА47-100 3Р 80А 10кА х-ка D ИЭК Заказать
386632 MVA40-3-100-D ВА47-100 3Р100А 10кА х-ка D ИЭК Заказать
386633 MVA40-4-006-D ВА47-100 4P 6А 10кА х-ка D IEK Заказать
386634 MVA40-4-016-D ВА47-100 4Р 16А 10кА х-ка D ИЭК Заказать
386635 MVA40-4-020-D ВА47-100 4Р 20А 10кА х-ка D IEK Заказать
386636 MVA40-4-025-D ВА47-100 4Р 25А 10кА х-ка D ИЭК Заказать
386637 MVA40-4-032-D ВА47-100 4Р 32А 10кА х-ка D ИЭК Заказать
386638 MVA40-4-040-D ВА47-100 4Р 40А 10кА х-ка D ИЭК Заказать
386639 MVA40-4-050-D ВА47-100 4Р 50А 10кА х-ка D ИЭК Заказать
386640 MVA40-4-063-D ВА47-100 4Р 63А 10кА х-ка D ИЭК Заказать
386641 MVA40-4-080-D ВА47-100 4Р 80А 10кА х-ка D ИЭК Заказать
386642 MVA40-4-100-D ВА47-100 4Р 100А 10кА х-ка D ИЭК Заказать
;
