ЩРН(В)-Пк производства IEK

ЩРВ-Пк-4 модуля встраиваемый пластик
  • ЩРВ-Пк-4 модуля встраиваемый пластик

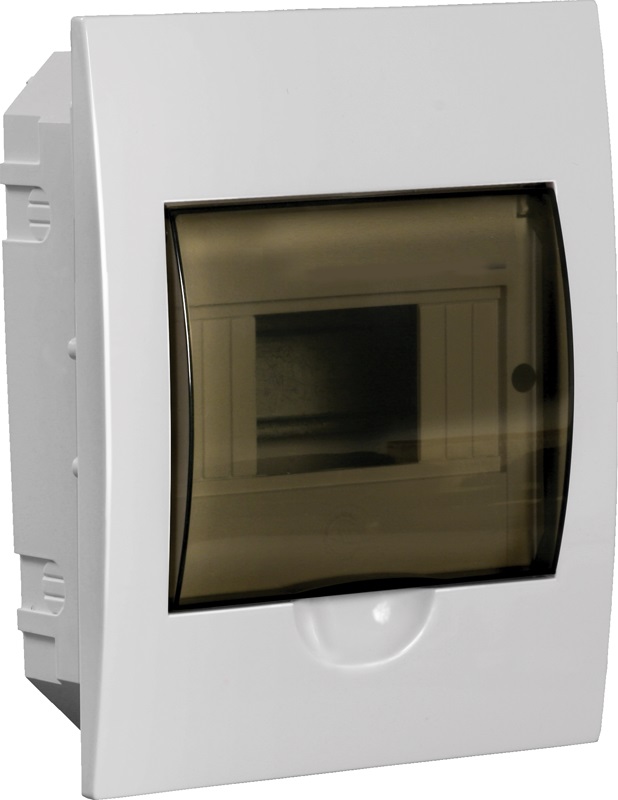

  • ЩРВ-Пк-6 модулей встраиваемый пластик

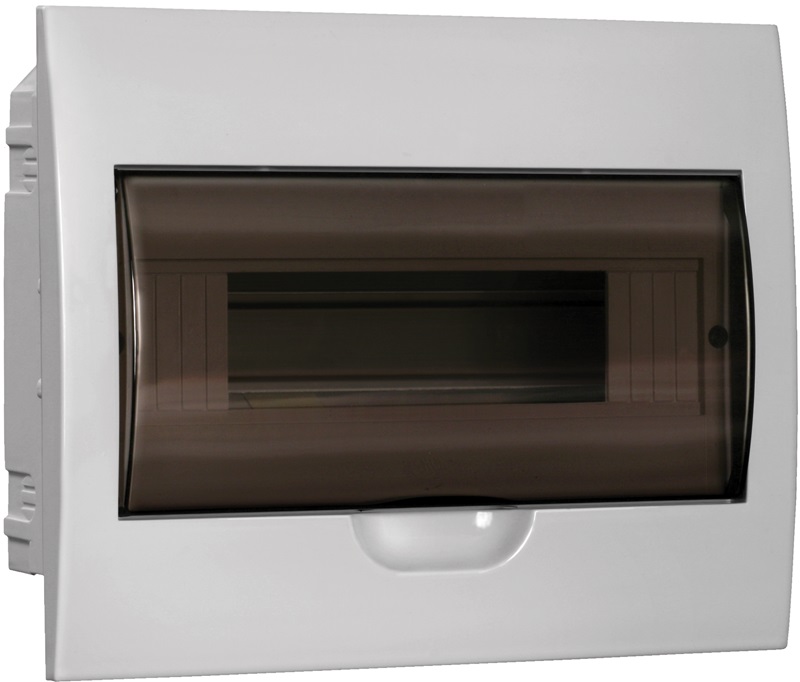

  • ЩРВ-Пк-12 модулей встраиваемый пластик

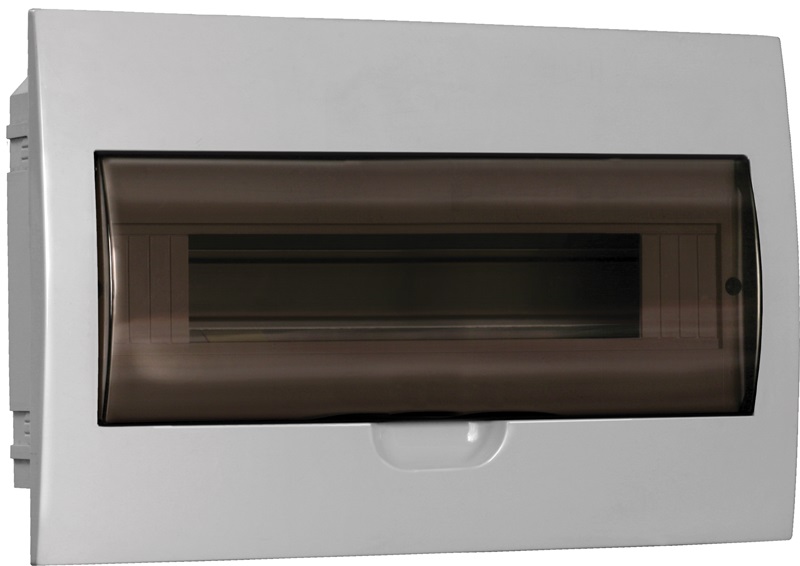

  • ЩРВ-Пк-18 модулей встраиваемый пластик
  • ЩРВ-Пк-24 модуля встраиваемый пластик

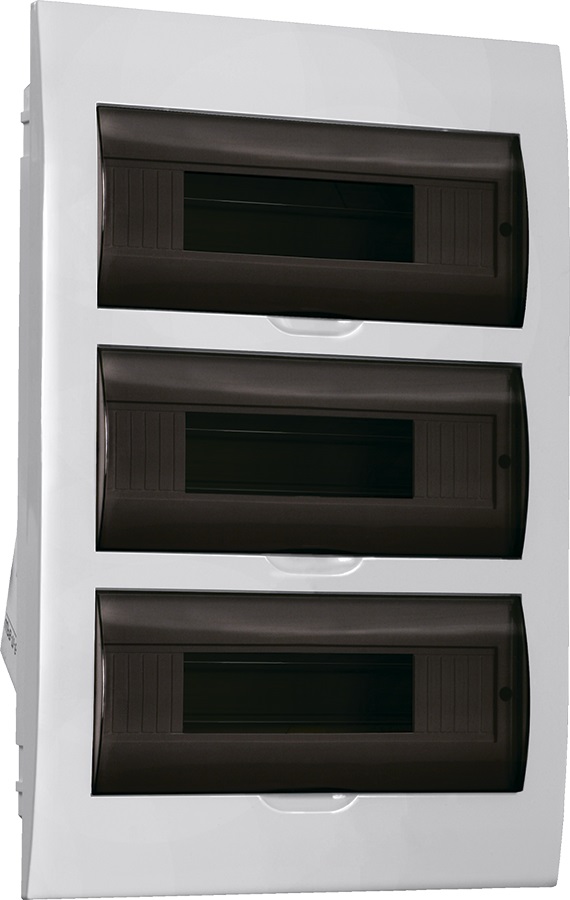

  • ЩРВ-Пк-36 модулей встраиваемый пластик

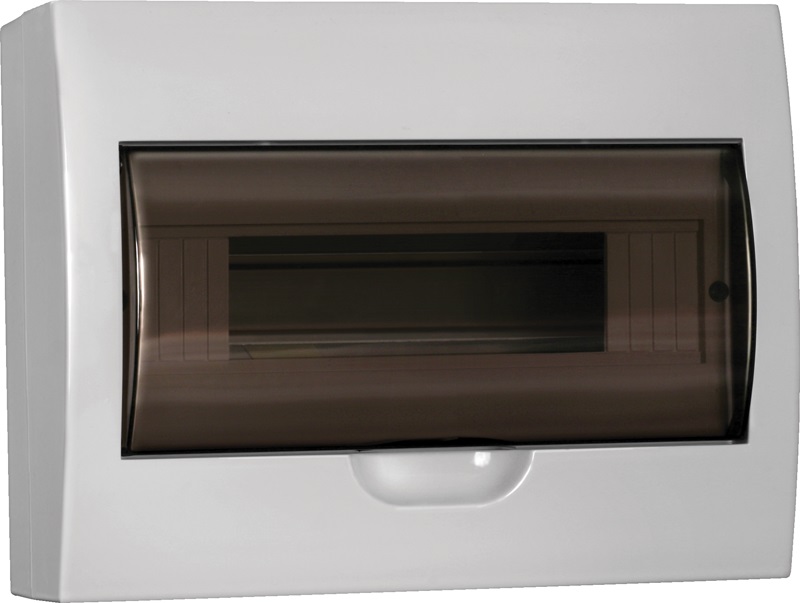

  • ЩРН-Пк-12 модулей навесной пластик

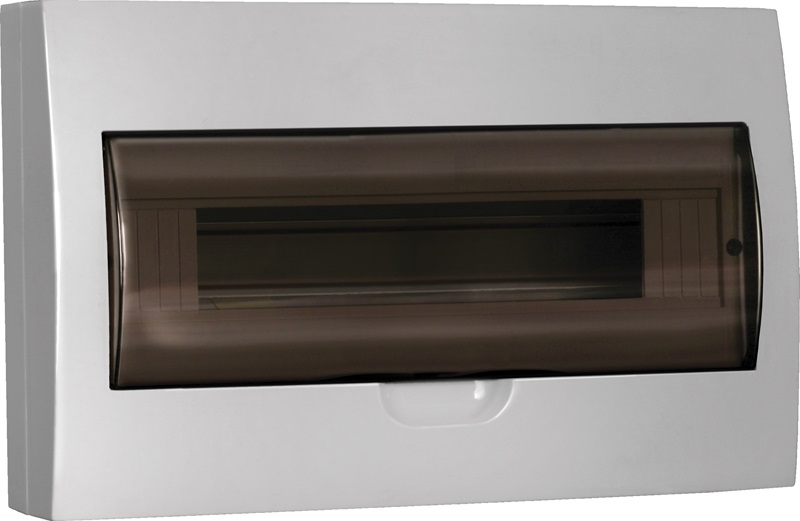

  • ЩРН-Пк-18 модулей навесной пластик

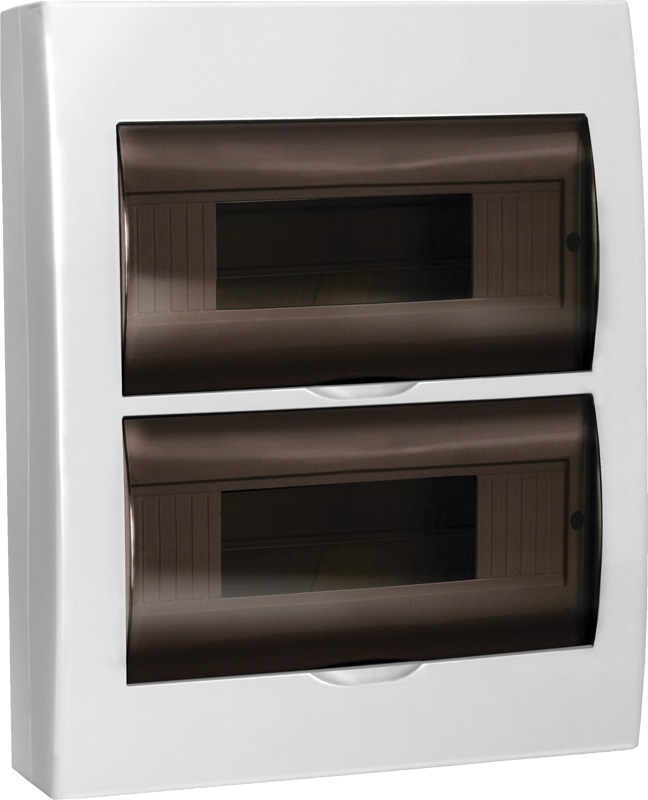

  • ЩРН-Пк-24 модуля навесной пластик
  • ЩРН-Пк-36 модулей навесной пластик

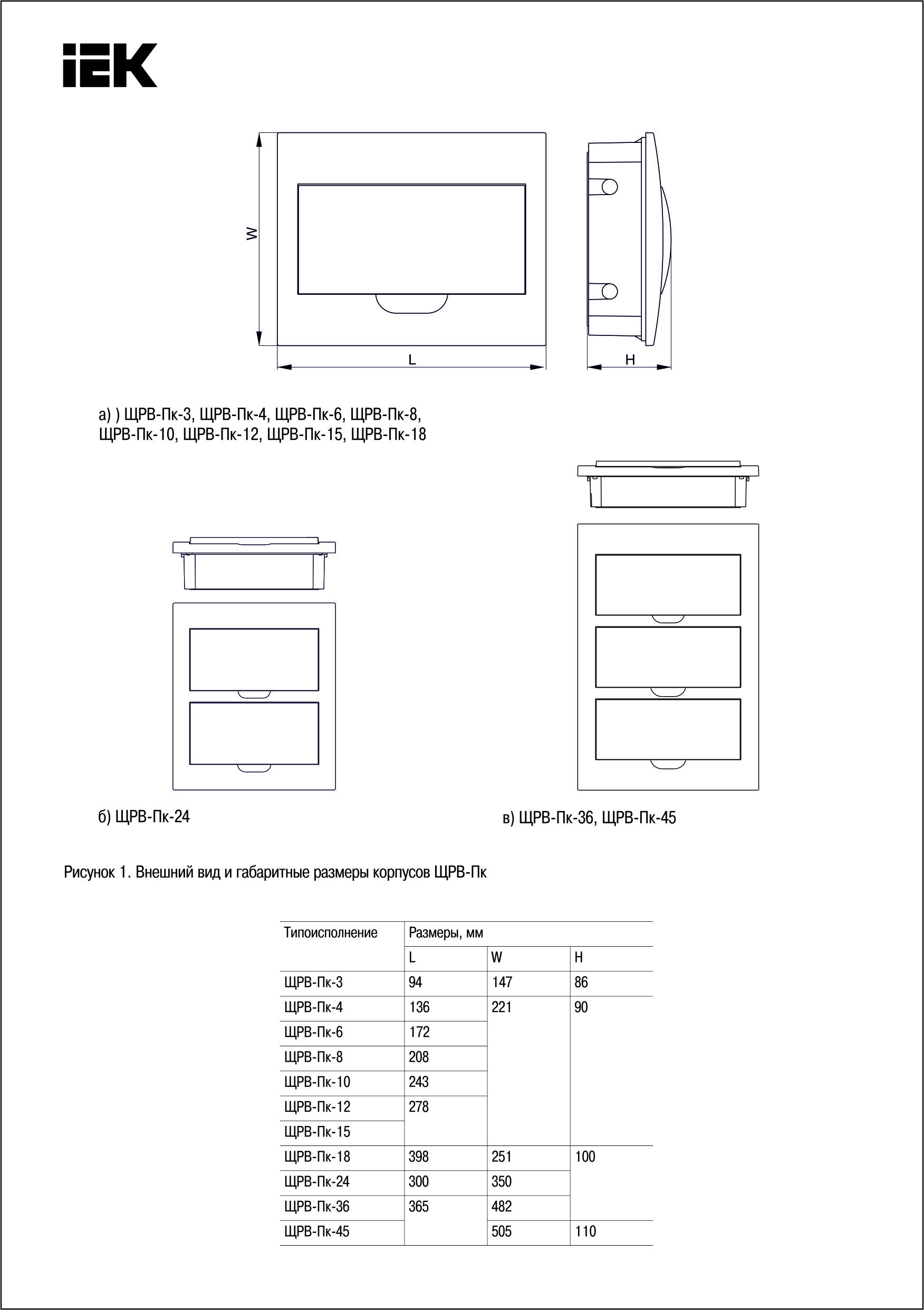

  • Габаритные размеры ЩРВ-Пк

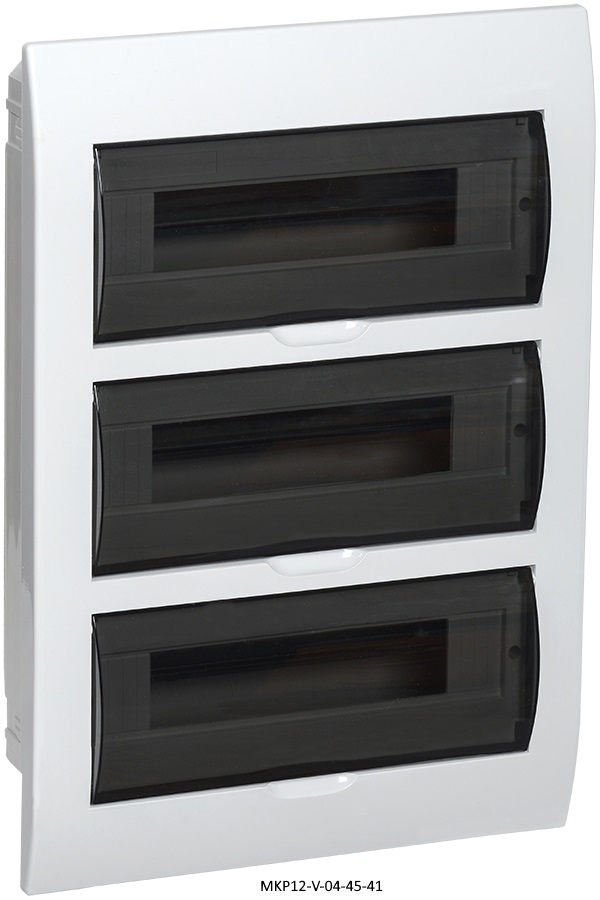

  • MKP12-V-04-45-41
  • Корпус модульный пластиковый встраиваемый IP41 ЩРВ-Пк-10

Файлы

Руководство по эксплуатации ЩРВ-Пк Руководство по эксплуатации ЩРВ-Пк
Боксы ЩРН(В)-Пк
Используются в осветительных сетях для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д. Надежная современная конструкция и прочный пластик, удобные крепежные приспособления гарантируют изделиям долгий срок службы и безопасность эксплуатации.

Ударопрочный, самозатухающий АБС-пластик.
Вертикальное расположение корпуса и крышки.
Простой и быстрый монтаж - отверстия для крепления корпуса.
Удобный монтаж - предварительно выштампованные вводы для введения кабелей со всех сторон.
Наличие специальной планки для крепления нулевой шины.
Маркировочная лента входит в комплект изделия.
Универсальные винты.
Надежная DIN-рейка.
Технические характеристики

ЩРВ-Пк-12
ЩРВ-Пк-18
ЩРВ-Пк-24
ЩРВ-Пк-36
ЩРВ-Пк-4
ЩРВ-Пк-6
ЩРВ-Пк-8
Тип монтажа:
Встраиваемый
Кол-во рядов:
1
1
2
3
1
1
1
Ширина по количеству модульных расстояний:
12
18
12
12
4
6
8
Тип крышки:
Закрытого типа (закрывающаяся)
Материал корпуса:
АБС-пластик
Высота:
221.0 мм
251.0 мм
350.0 мм
482.0 мм
221.0 мм
221.0 мм
221.0 мм
Ширина:
278.0 мм
398.0 мм
300.0 мм
365.0 мм
136.0 мм
172.0 мм
208.0 мм
Глубина:
90.0 мм
100.0 мм
100.0 мм
100.0 мм
90.0 мм
90.0 мм
90.0 мм
Цвет:
Белый
Степень защиты - IP:
IP41
Климатическое исполнение:
УЗ
Номин раб напряжение:
230/400 В
Номин электр прочность изоляции:
660 В
Вес:
0.72 кг
1.12 кг
1.26 кг
1.95 кг
0.39 кг
0.47 кг
0.56 кг
Температура эксплуатации:
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
Статическая нагрузка:
13.5 Н
20.0 Н
27.0 Н
40.0 Н
4.5 Н
7.0 Н
8.0 Н




ЩРН-Пк-12
ЩРН-Пк-18
ЩРН-Пк-24
ЩРН-Пк-36
ЩРН-Пк-4
ЩРН-Пк-6
ЩРН-Пк-8
Тип монтажа:
Навесной
Кол-во рядов:
1
1
2
3
1
1
1
Ширина по количеству модульных расстояний:
12
18
12
12
4
6
8
Тип крышки:
Закрытого типа (закрывающаяся)
Материал корпуса:
АБС-пластик
Высота:
200.0 мм
220.0 мм
328.0 мм
460.0 мм
200.0 мм
200.0 мм
200.0 мм
Ширина:
256.0 мм
360.0 мм
270.0 мм
270.0 мм
112.0 мм
148.0 мм
184.0 мм
Глубина:
95.0 мм
100.0 мм
100.0 мм
100.0 мм
95.0 мм
95.0 мм
95.0 мм
Цвет:
Белый
Степень защиты - IP:
IP41
Климатическое исполнение:
УЗ
Номин раб напряжение:
230/400 В
Номин электр прочность изоляции:
660 В
Вес:
0.64 кг
1.04 кг
1.24 кг
1.88 кг
0.35 кг
0.44 кг
0.49 кг
Температура эксплуатации:
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
Статическая нагрузка:
13.5 Н
20.0 Н
27.0 Н
40.0 Н
4.5 Н
7.0 Н
8.0 Н

Код Артикул Описание Заказать
399276 MKP12-N-04-04-41 Корпус модульный пластиковый навесной IP41 ЩРН-Пк-4 IEK Заказать
399277 MKP12-N-04-06-41 Корпус модульный пластиковый навесной IP41 ЩРН-Пк-6 IEK Заказать
399278 MKP12-N-04-08-41 Корпус модульный пластиковый навесной IP41 ЩРН-Пк-8 IEK Заказать
399279 MKP12-N-04-10-41 Корпус модульный пластиковый навесной IP41 ЩРН-Пк-10 IEK Заказать
399280 MKP12-N-04-12-41 Корпус модульный пластиковый навесной IP41 ЩРН-Пк-12 IEK Заказать
399281 MKP12-N-04-15-41 Корпус модульный пластиковый навесной IP41 ЩРН-Пк-15 IEK Заказать
399282 MKP12-N-04-18-41 Корпус модульный пластиковый навесной IP41 ЩРН-Пк-18 IEK Заказать
399283 MKP12-N-04-24-41 Корпус модульный пластиковый навесной IP41 ЩРН-Пк-24 IEK Заказать
399284 MKP12-N-04-36-41 Корпус модульный пластиковый навесной IP41 ЩРН-Пк-36 IEK Заказать
399285 MKP12-N-04-45-41 Корпус модульный пластиковый навесной IP41 ЩРН-Пк-45 IEK Заказать
399286 MKP12-V-04-04-41 Корпус модульный пластиковый встраиваемый IP41 ЩРВ-Пк-4 IEK Заказать
399287 MKP12-V-04-06-41 Корпус модульный пластиковый встраиваемый IP41 ЩРВ-Пк-6 IEK Заказать
399288 MKP12-V-04-08-41 Корпус модульный пластиковый встраиваемый IP41 ЩРВ-Пк-8 IEK Заказать
399289 MKP12-V-04-10-41 Корпус модульный пластиковый встраиваемый IP41 ЩРВ-Пк-10 IEK Заказать
399290 MKP12-V-04-12-41 Корпус модульный пластиковый встраиваемый IP41 ЩРВ-Пк-12 IEK Заказать
399291 MKP12-V-04-15-41 Корпус модульный пластиковый встраиваемый IP41 ЩРВ-Пк-15 IEK Заказать
399292 MKP12-V-04-18-41 Корпус модульный пластиковый встраиваемый IP41 ЩРВ-Пк-18 IEK Заказать
399293 MKP12-V-04-24-41 Корпус модульный пластиковый встраиваемый IP41 ЩРВ-Пк-24 IEK Заказать
399294 MKP12-V-04-36-41 Корпус модульный пластиковый встраиваемый IP41 ЩРВ-Пк-36 IEK Заказать
399295 MKP12-V-04-45-41 Корпус модульный пластиковый встраиваемый IP41 ЩРВ-Пк-45 IEK Заказать
;
