Блоки ввода-вывода серии PLC4 объединяются в линейки. Одна линейка может содержать до 15 блоков одного или разных типов.
Количество каналов ввода-вывода одной линейки блоков серии PLC4 может достигать следующих значений:
Соединение блоков ввода-вывода между собой обеспечивается конструкцией корпуса (Phoenix Contact). Блоки входят разъемами один в другой, образуя линейку с единой внутренней шиной. К крайнему левому блоку подключается внешний разъем питания. Адрес каждого блока на внутренней шине является уникальным и задается перемычками на плате блока.
Исполнение блоков серии PLC4 предусматривает монтаж на DIN-рейку. Для подключения внешних входных и выходных сигналов все блоки имеют съемные клеммные колодки, что позволяет быстро заменять блоки в случае их неисправности.
Блоки серии PLC4 имеют расширенный диапазон рабочих температур - от минус 40 до плюс 50 °С.
| Наименование | Описание |
| BAD-8 BAD-8-1 BAD-8-2 BAD-8-3 |
Блоки аналогового ввода 8 каналов ввода аналоговых сигналов (4-20 мА, 0-5 В, 0-10 В, 0-5 мА) |
| BTT-4 BRT-4 |
Блоки аналогового ввода 4 канала ввода аналоговых сигналов от термопар/термопреобразователей сопротивления. |
| BAO-8 BAO-8-1 |
Блоки аналогового вывода 8 каналов вывода аналоговых сигналов 8 каналов + поддержка дублирования |
| BIC-4 | Блок счетчиков импульсов 4 канала ввода импульсных сигналов, 16 бит, 0-30 В, 5 кГц |
| BOP-6 ВOP-6-1 |
Блоки вывода сигналов широтно-импульсного управления 6 программируемых каналов ШИМ, 14 каналов вывода дискретных сигналов 5-30 В, 500 мА 0.4-100 Гц, 0.15-5000 Гц |
| BID-14 | Блок дискретного ввода 14 каналов ввода дискретных сигналов 0-30 В |
| BOD-14 | Блок дискретного вывода 14 каналов вывода дискретных сигналов 5-30 В, 500 мА, |
| Код | Артикул | Наименование | Описание | Заказать |
|---|---|---|---|---|

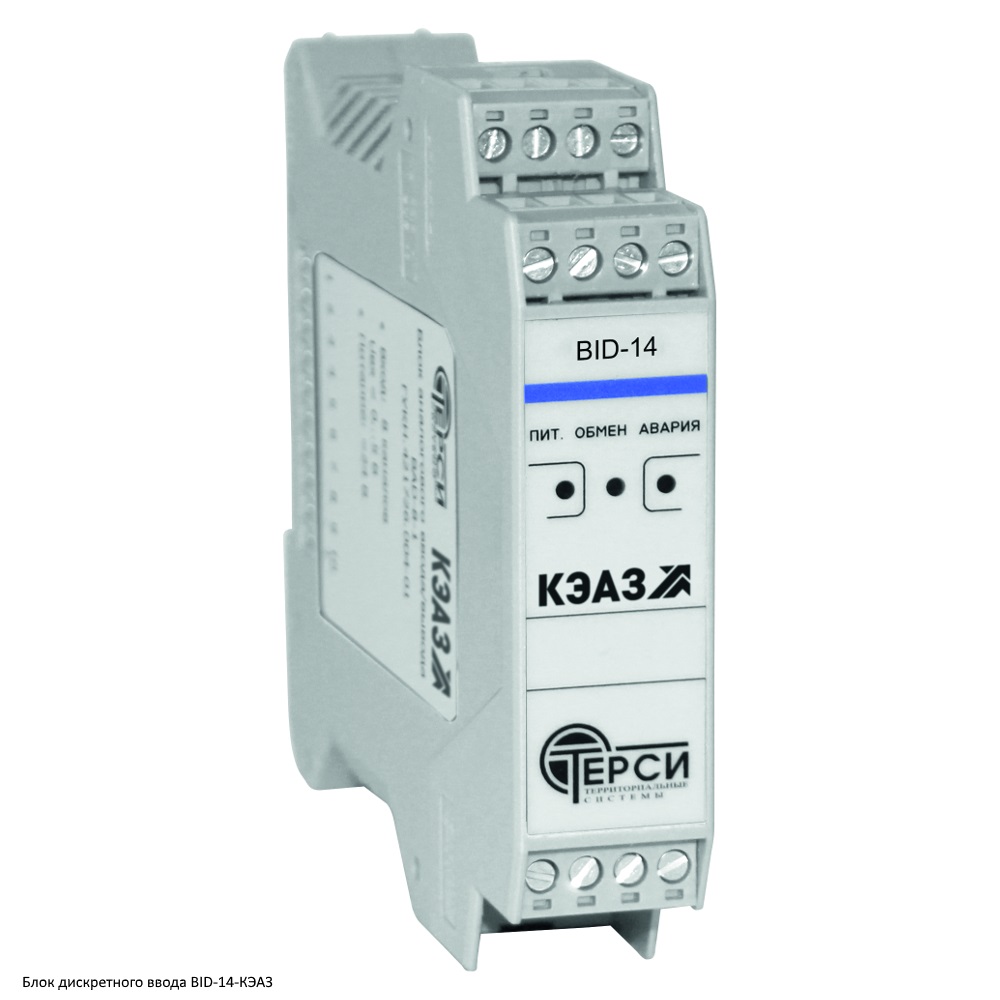

| 374187 | 269203 | Блок дискретного ввода BID-14 | Предназначен для работы в составе систем промышленной автоматики в качестве устройства ввода дискретных сигналов. Функцией блока является преобразование входных дискретных сигналов в цифровой код и передача данных в программируемый контроллер. | Заказать |
| 374186 | 269204 | Блок счетчиков импульсов BIC-4 | Предназначен для работы в составе систем промышленной автоматики в качестве устройства ввода импульсных сигналов. К функциям блока относятся: прием счетных импульсов напряжением 24 В постоянного тока, накопление входных импульсов в 16-ти разрядных счетчиках и передача данных в программируемый контроллер. | Заказать |
| 374188 | 269205 | Блок дискретного вывода BOD-14 | Предназначен для работы в составе систем промышленной автоматики в качестве устройства вывода дискретных сигналов. Функцией блока является прием данных от программируемого контроллера и преобразование цифрового кода в выходные дискретные сигналы. | Заказать |
| 374189 | 269207 | Блок вывода сигналов ШИМ BOP-6 | Предназначен для работы в составе систем промышленной автоматики в качестве устройства вывода сигналов широтно-импульсного управления. Блок может быть запрограммирован на формирование однократных импульсов заданной длительности или частотного сигнала с заданным периодом и длительностью. 6 каналов ШИМ 0.4-100 Гц, 14 каналов дискретного вывода. Каналы ШИМ могут работать либо в режиме вывода постоянных сигналов, либо в режиме широтно-импульсной модуляции. | Заказать |
| 374190 | 269208 | Блок вывода сигналов ШИМ BOP-6-1 | Предназначен для работы в составе систем промышленной автоматики в качестве устройства вывода сигналов широтно-импульсного управления. Блок может быть запрограммирован на формирование однократных импульсов заданной длительности или частотного сигнала с заданным периодом и длительностью. BOP-6-1 - 6 каналов ШИМ 0.15-5000 Гц. | Заказать |
