Блоки ввода-вывода серии PLC4 объединяются в линейки. Одна линейка может содержать до 15 блоков одного или разных типов.
Количество каналов ввода-вывода одной линейки блоков серии PLC4 может достигать следующих значений:
Соединение блоков ввода-вывода между собой обеспечивается конструкцией корпуса (Phoenix Contact). Блоки входят разъемами один в другой, образуя линейку с единой внутренней шиной.
К крайнему левому блоку подключается внешний разъем питания. Адрес каждого блока на внутренней шине является уникальным и задается перемычками на плате блока.
Исполнение блоков серии PLC4 предусматривает монтаж на DIN-рейку. Для подключения внешних входных и выходных сигналов все блоки имеют съемные клеммные колодки, что позволяет быстро заменять блоки в случае их неисправности.
Блоки серии PLC4 имеют расширенный диапазон рабочих температур - от минус 40 до плюс 50 °С.
| Наименование | Описание |
| BAD-8 BAD-8-1 BAD-8-2 BAD-8-3 |
Блоки аналогового ввода 8 каналов ввода аналоговых сигналов (4-20 мА, 0-5 В, 0-10 В, 0-5 мА) |
| BTT-4 BRT-4 |
Блоки аналогового ввода 4 канала ввода аналоговых сигналов от термопар/термопреобразователей сопротивления. |
| BAO-8 BAO-8-1 |
Блоки аналогового вывода 8 каналов вывода аналоговых сигналов 8 каналов + поддержка дублирования |
| BIC-4 | Блок счетчиков импульсов 4 канала ввода импульсных сигналов, 16 бит, 0-30 В, 5 кГц |
| BOP-6 ВOP-6-1 |
Блоки вывода сигналов широтно-импульсного управления 6 программируемых каналов ШИМ, 14 каналов вывода дискретных сигналов 5-30 В, 500 мА 0.4-100 Гц, 0.15-5000 Гц |
| BID-14 | Блок дискретного ввода 14 каналов ввода дискретных сигналов 0-30 В |
| BOD-14 | Блок дискретного вывода 14 каналов вывода дискретных сигналов 5-30 В, 500 мА, |
| Код | Артикул | Наименование | Описание | Заказать |
|---|---|---|---|---|
| 374191 | 269193 | Блок аналогового ввода BAD-8 | 8 каналов ввода аналогового сигнала 4-20мА. Блок ВAD-8 предназначен для работы в составе систем промышленной автоматики в качестве устройства ввода аналоговых сигналов. Функцией блока является преобразование аналоговых сигналов в цифровой код и передача полученных данных в базовый блок. | Заказать |
| 374192 | 269194 | Блок аналогового ввода BAD-8-1 | 8 каналов ввода аналогового сигнала 0-5В. Блок ВAD-8 предназначен для работы в составе систем промышленной автоматики в качестве устройства ввода аналоговых сигналов. Функцией блока является преобразование аналоговых сигналов в цифровой код и передача полученных данных в базовый блок. | Заказать |
| 374193 | 269196 | Блок аналогового ввода BAD-8-2 | 8 каналов ввода аналогового сигнала 0-10В. Блок ВAD-8 предназначен для работы в составе систем промышленной автоматики в качестве устройства ввода аналоговых сигналов. Функцией блока является преобразование аналоговых сигналов в цифровой код и передача полученных данных в базовый блок. | Заказать |
| 374194 | 269198 | Блок аналогового ввода BAD-8-3 | 8 канала ввода аналогового сигнала 0-5мА. Блок ВAD-8 предназначен для работы в составе систем промышленной автоматики в качестве устройства ввода аналоговых сигналов. Функцией блока является преобразование аналоговых сигналов в цифровой код и передача полученных данных в базовый блок. | Заказать |

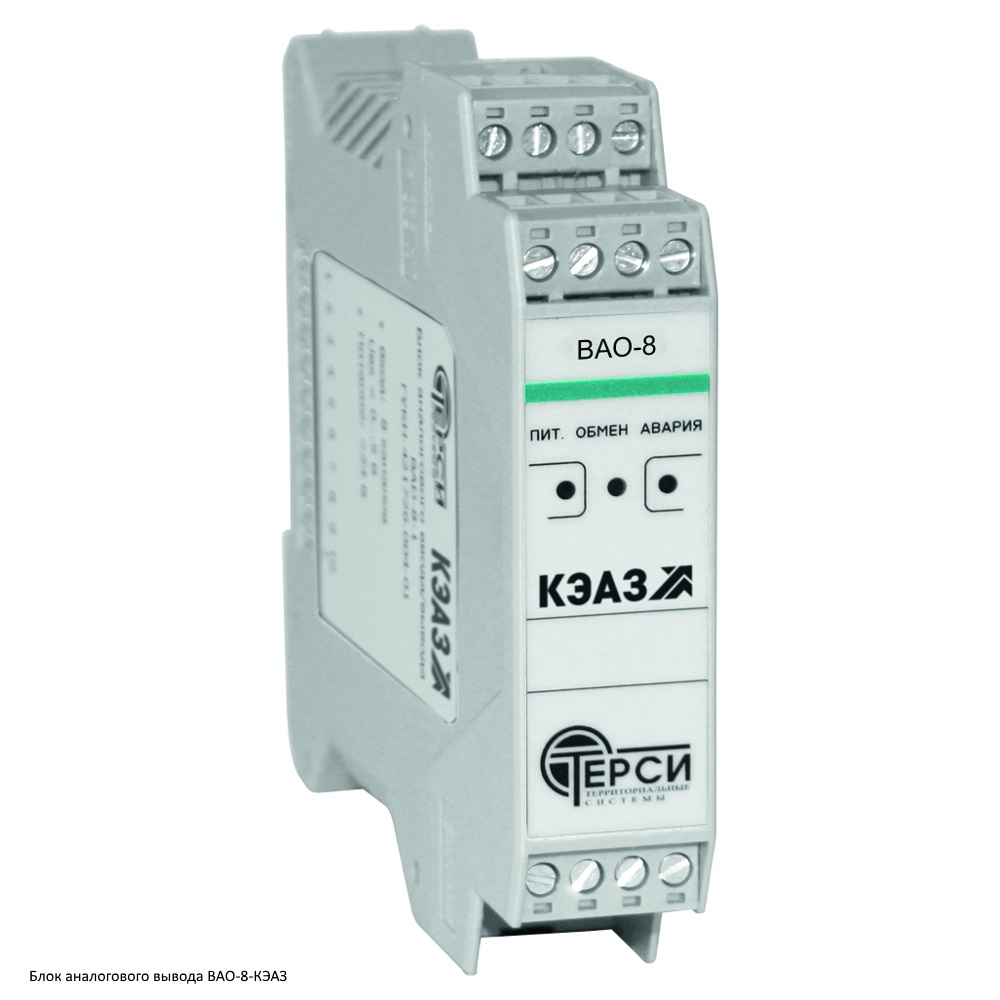

| 374195 | 269201 | Блок аналогового вывода BAO-8 | BAO-8 - базовое исполнение блока. Предназначен для работы в составе систем промышленной автоматики в качестве устройства вывода аналоговых сигналов. Функцией блока является прием данных от программируемого контроллера и преобразование цифрового кода в выходной токовый сигнал. | Заказать |
| 374196 | 269202 | Блок аналогового вывода BAO-8-1 | BAO-8-1 - исполнение блока для систем с дублированием выходных аналоговых каналов. Предназначен для работы в составе систем промышленной автоматики в качестве устройства вывода аналоговых сигналов. Функцией блока является прием данных от программируемого контроллера и преобразование цифрового кода в выходной токовый сигнал. | Заказать |
